挪威桑内斯足球俱乐部立体纪念徽标

　　这款立体徽标属于体育标识类的实体化造型设计，核心应用场景覆盖俱乐部线下场馆标识展示、球迷周边衍生产品开发、体育文化主题陈列装饰三大方向。从实际用途来看，该立体造型既可以通过CNC精雕、3D打印等工艺加工为实体金属或树脂标牌，安装在俱乐部主场馆的入口墙面、荣誉陈列室展墙、球员通道侧壁等位置，作为俱乐部视觉识别系统的立体呈现载体；也可以缩小尺寸后作为纪念徽章、桌面摆件、文创周边的设计母版，用于球迷衍生产品的批量生产，相比平面印刷标识具备更强的视觉冲击力与质感表现。

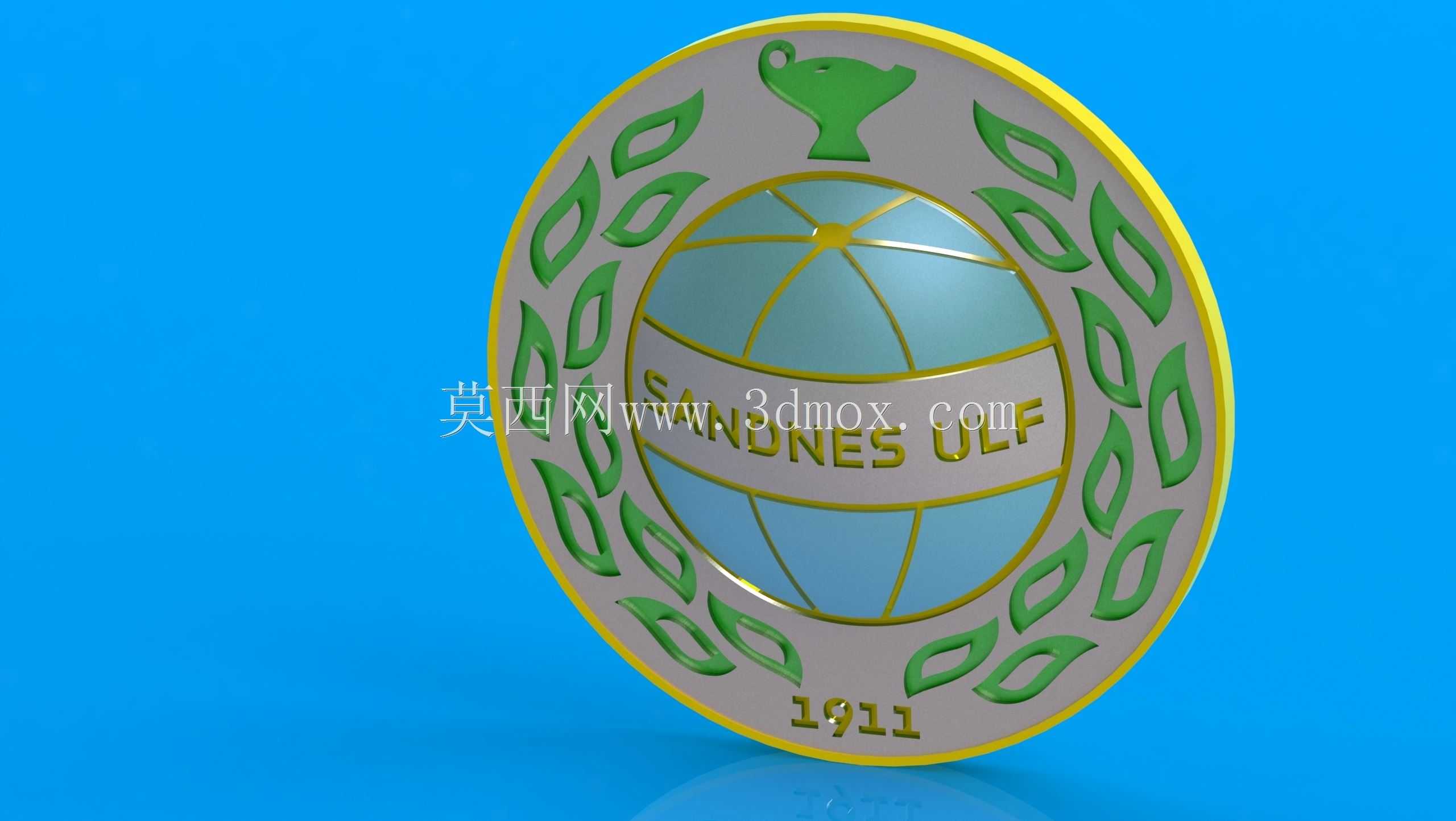

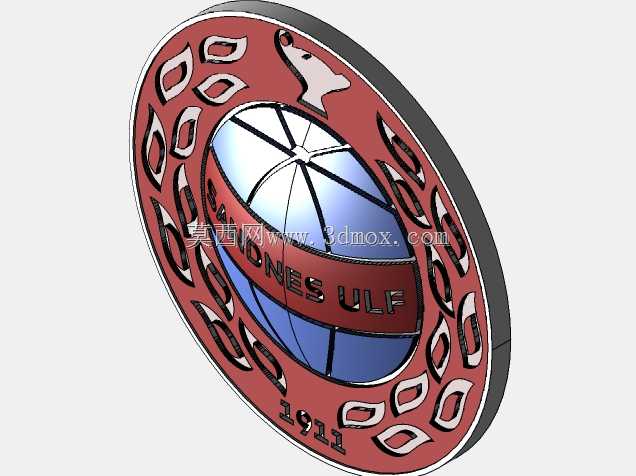

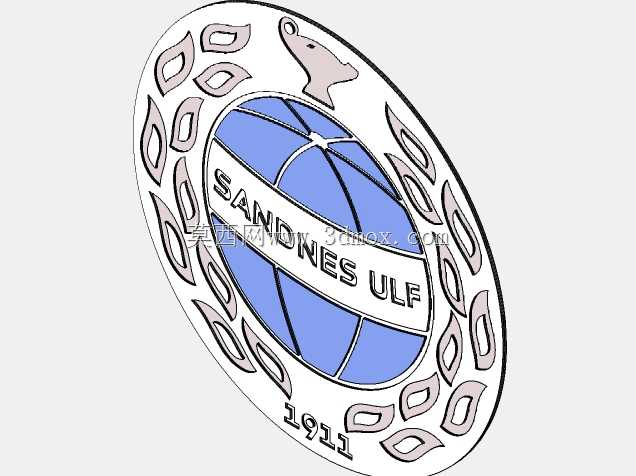

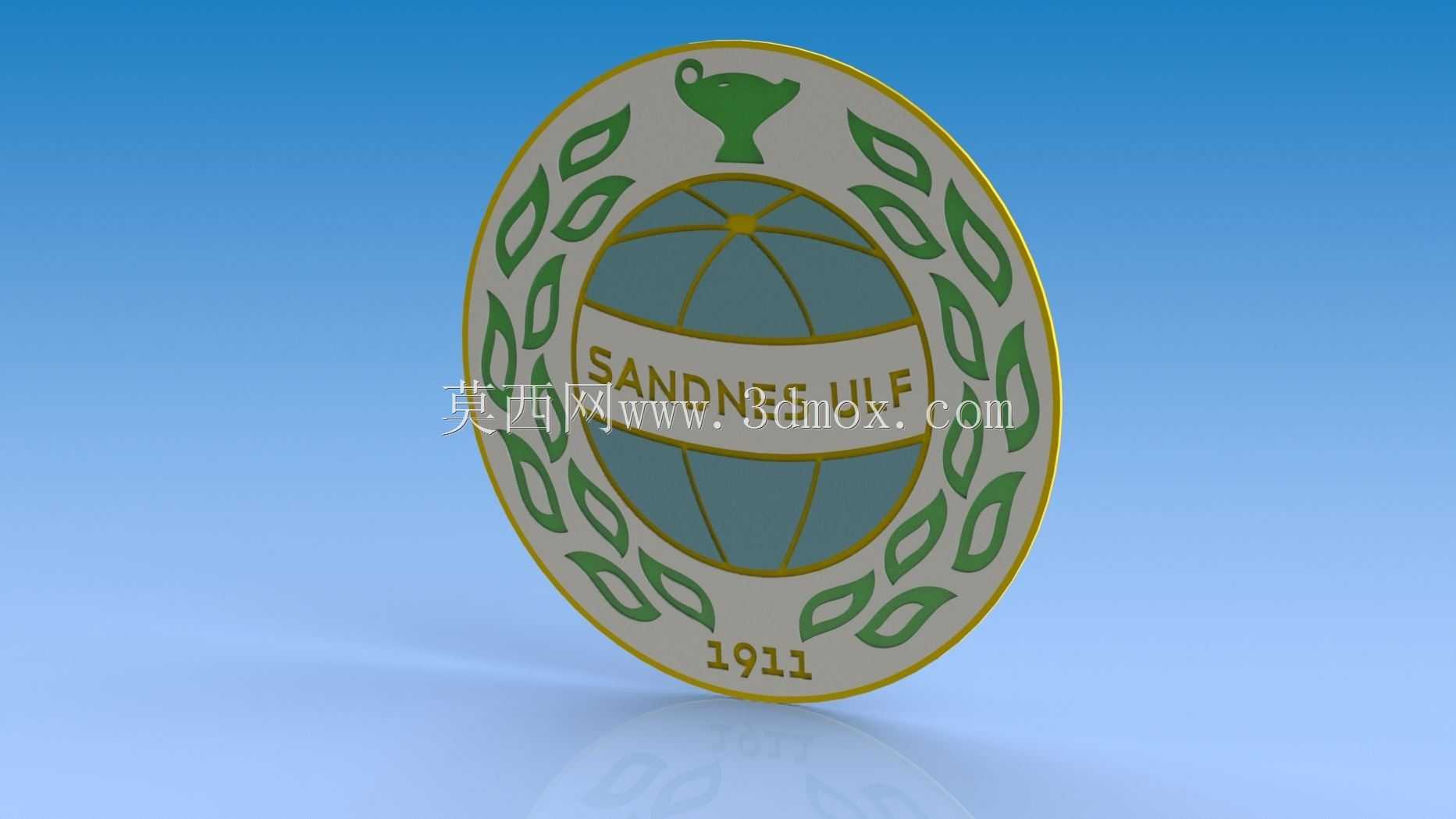

　　从功能特性层面分析，该徽标采用椭圆外轮廓的立体浮雕式结构，整体为等厚拉伸加局部凸起的组合造型，外边缘设置一圈凸起的金边作为轮廓边界，既能够强化造型的整体辨识度，也可以在实体加工时作为结构加强筋提升徽标的整体抗形变能力，避免大尺寸安装时出现边缘翘曲问题。徽标主体的环形区域做了下沉式处理，内部环绕排布月桂叶造型的浮雕纹理，每片叶片都做了边缘倒角处理，既还原了传统荣誉徽标的视觉元素，也能在实体加工时减少锐角应力集中，降低加工过程中刀具崩损、成品边角磕碰损坏的概率。徽标中心区域做了分色式的球体造型，模拟地球轮廓的分块结构，球体上方设置凸起的奖杯造型浮雕，对应俱乐部的竞技荣誉属性，球体中部预留的标识文字区域做了0.3mm的下沉台阶，无论是后续做丝印、填漆还是金属蚀刻工艺，都能保证文字区域的边界清晰，不会出现溢漆、文字边缘模糊的问题。徽标下部的年份标识同样采用凸起浮雕结构，与整体造型的凸起层级保持一致，保证视觉上的统一性。

　　设计思路上，这款造型完全遵循体育徽标的视觉识别规范，所有元素的比例都严格匹配平面版队徽的尺寸比例，在做立体拉伸时没有随意调整各元素的相对位置，避免出现视觉识别偏差。建模过程中首先导入平面队徽的矢量轮廓作为基准线，先绘制整体椭圆外轮廓的拉伸基体，确定整体的基础厚度，再依次分层绘制内部各元素的凸起轮廓，按照视觉层级设置不同的拉伸高度：外轮廓金边的凸起高度最高，月桂叶、奖杯、年份、文字区域的凸起高度次之，中心球体的分块线条做下沉刻线处理，通过不同的高度差形成自然的光影层次，不需要额外做色彩区分也能清晰识别所有元素。考虑到后续不同工艺的加工需求，所有凸起特征的侧壁都设置了1.5度的拔模斜度，既适合注塑、压铸等模具加工工艺的脱模需求，也适合3D打印时减少支撑用量，CNC加工时也能减少垂直侧壁的精加工走刀量，提升加工效率。

　　外形尺寸与安装边界方面，该徽标的长宽比例严格遵循原始平面徽标的椭圆比例，常规场馆展示用的大尺寸版本可设置为长800mm、高1000mm，基础厚度30mm，所有凸起特征的高度不超过8mm，整体安装时背部可预留4个M6的螺纹安装孔，孔位分布在徽标背部的四个对称位置，距离外边缘120mm，安装时不会穿透正面的造型区域，保证正面视觉的完整性。小尺寸周边版本可按比例缩小至长80mm、高100mm，基础厚度5mm，背部可预留别针卡槽或者磁吸结构的安装位，适配不同的周边产品安装需求。所有造型特征的最小圆角半径不小于0.5mm，避免加工过程中出现细小特征断裂的问题，整体造型没有封闭的空腔结构，无论是做金属铸造还是树脂打印都不会出现积料、排气不畅的问题，能够适配绝大多数的实体加工工艺，不需要针对特定工艺做额外的结构修改。
