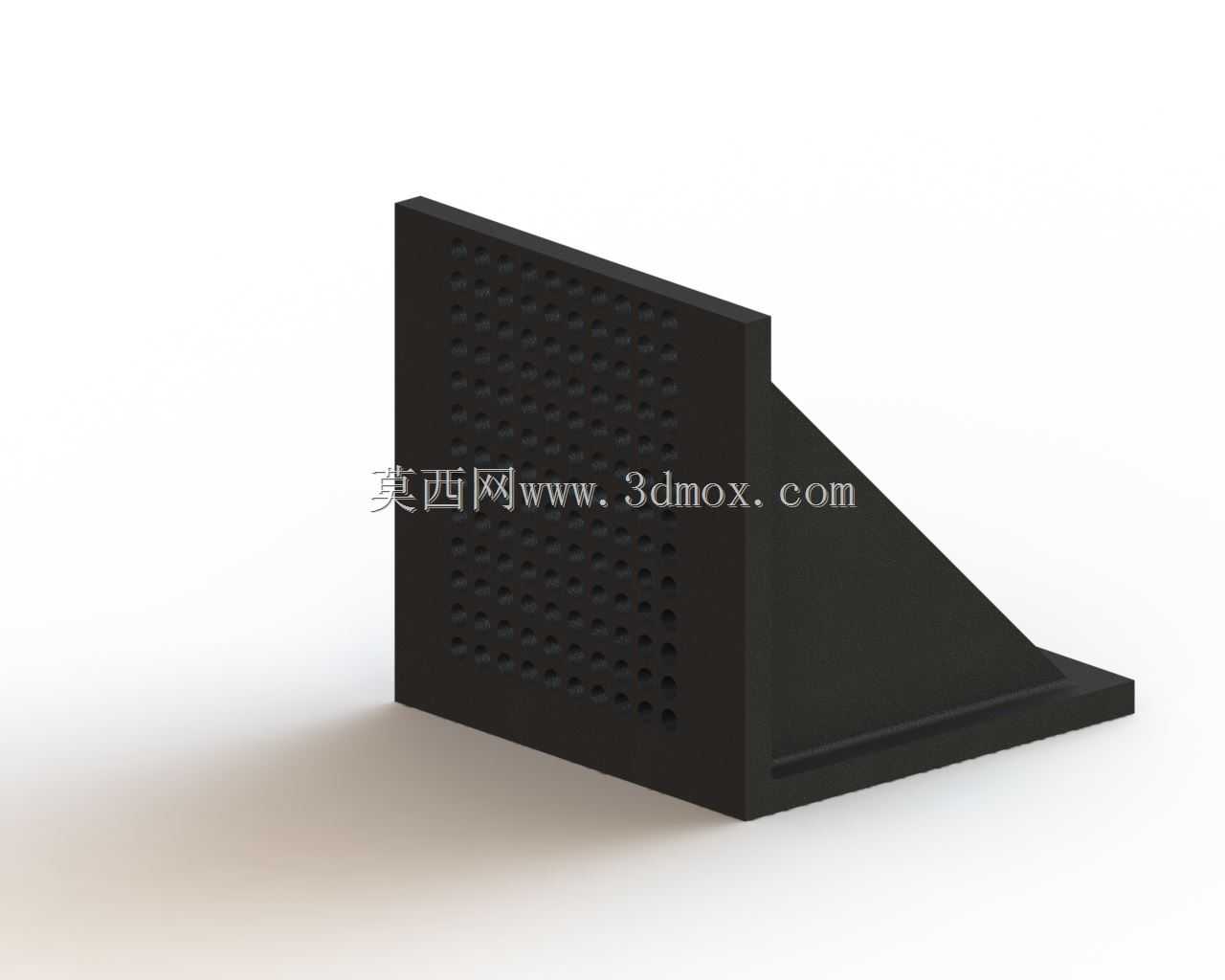

直角多孔安装固定角撑结构件

　　在各类非标设备机架搭建、工业铝型材框架组装、生产线旁工装治具固定的场景里，这类直角多孔角撑是出镜率极高的结构连接件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，往往在现场安装时才发现孔位不对、支撑强度不足、干涉相邻部件的问题。从实际使用场景来看，这类角撑主要用于两个互相垂直的型材或者板材之间的直角连接加固，替代传统的焊接角码，不需要做焊后打磨、表面处理工序，拆装调整也更灵活，在小批量定制设备、可重构生产线工装、实验室测试台架的搭建中应用尤其广泛。

　　设计这类角撑的时候，首先要考虑的是安装边界的适配性，两个垂直的安装面厚度要匹配常用的型材槽宽或者板材安装间隙，避免安装后突出型材表面影响外围护板的装配；两个立面的边长尺寸要根据受力载荷做匹配，常规轻载场景下立面边长控制在50-80mm区间就能满足多数使用需求，重载场景下可以适当加大立面尺寸同时增加板厚，避免受力后出现直角处变形开裂的问题。

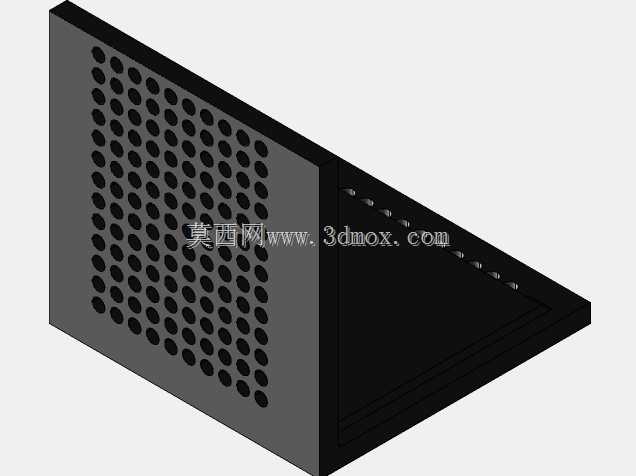

　　孔位设计是这类零件的核心，整个安装面采用阵列式密布通孔设计，一方面可以适配不同孔距的安装需求，现场装配时不需要严格对齐预设孔位，可根据实际安装位置选择对应的孔位穿入紧固件，大幅降低现场装配的对位难度；另一方面密布的孔位也能减轻零件自身重量，在保证结构强度的前提下减少材料用量，同时对于需要在角撑上走小规格气管、传感器线束的场景，多余的孔位还可以作为走线孔使用，不用额外在角撑上开孔走管走线。

　　从结构强度角度考虑，直角处的过渡圆角不能省略，很多新手建模时直接做直角拼接，实际受力时直角位置会出现严重的应力集中，在设备长期受振动载荷的工况下很容易从直角处断裂，合理的过渡圆角可以分散应力，提升零件的抗疲劳性能；两个安装面的平面度公差要控制在合理范围，安装面如果出现翘曲，锁紧紧固件后会带动相连的型材产生变形，影响整个框架的装配精度，尤其是对安装平面度要求较高的检测类设备台架，这类连接件的平面度公差建议控制在0.1mm以内。

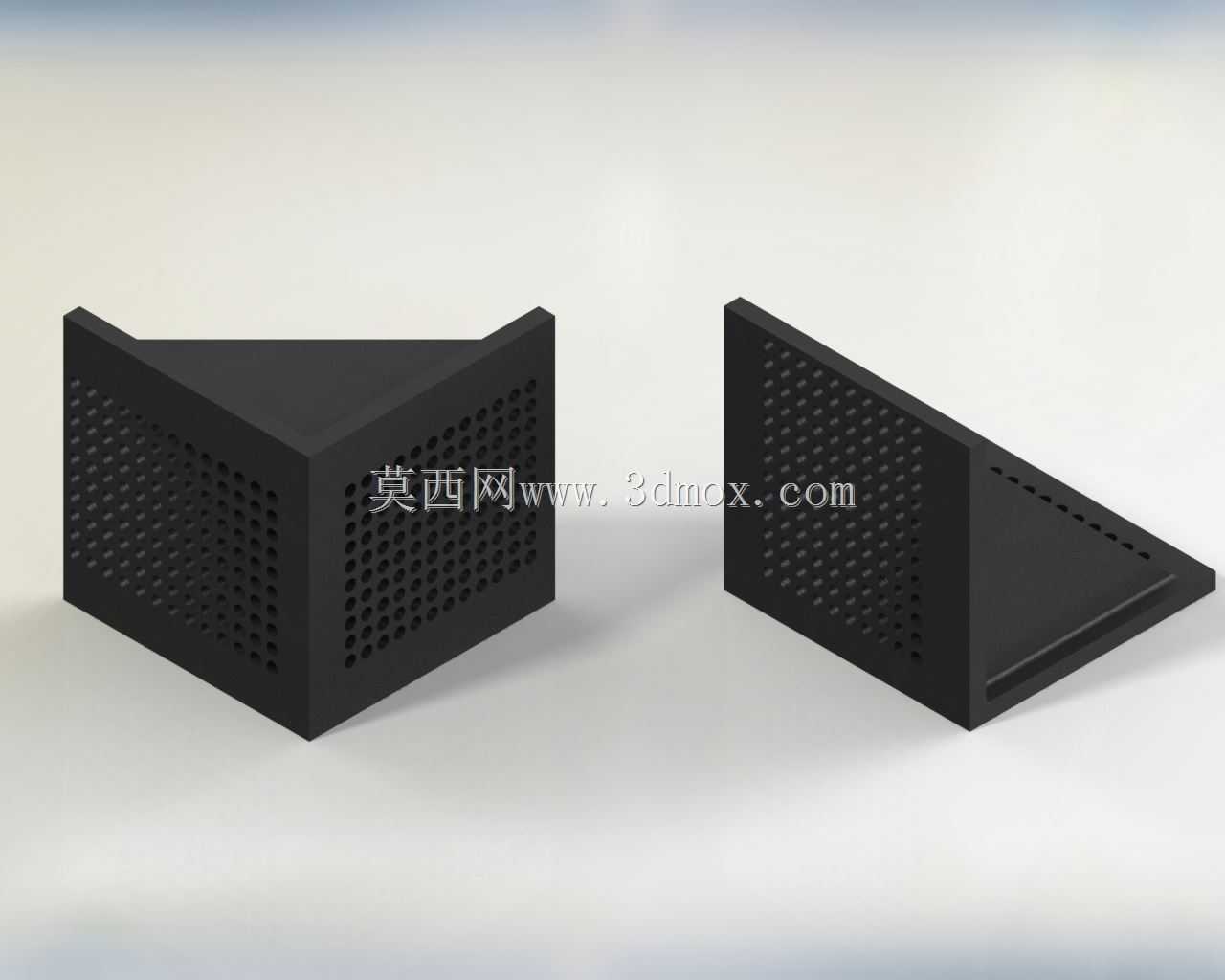

　　实际选型使用时，要注意角撑的安装空间预留，这类带密布孔的角撑相比普通窄边角码的支撑面更宽，需要在相邻部件安装前提前确认角撑的安装位置不会和其他零部件产生干涉，比如在型材框架上安装脚轮、调节脚撑的时候，要提前算好角撑的安装高度，避免角撑和脚轮的安装座、调节螺杆产生碰撞。另外这类角撑的两个安装面是完全对称的结构，安装时不需要区分方向，现场装配时可以减少分拣零件的时间，提升装配效率，对于批量组装的设备产线来说，这种对称设计能有效降低装错零件的概率。

　　从加工工艺角度来说，这类零件如果采用钣金折弯工艺制作，要提前计算好折弯扣除量，保证两个立面的垂直度误差在允许范围内，折弯后要对折边处的毛刺做打磨处理，避免安装时划伤操作人员或者损坏相邻零件的表面涂层；如果采用注塑或者3D打印工艺制作，要注意直角处的拔模角度设计，避免脱模时出现零件缺损，同时密布孔的孔壁要做均匀的壁厚设计，避免注塑时出现缩痕影响零件强度。

　　在一些有特殊防护需求的场景里，这类角撑还可以搭配绝缘垫片使用，在两个安装面和被连接件之间加装绝缘垫片，避免不同金属材质接触产生电化学腐蚀，同时也能起到一定的减振缓冲作用，在有持续振动的设备上使用时能减少紧固件松动的概率。很多工程师在做框架设计时，往往只关注主体型材的选型，忽略这类连接角撑的强度校核，实际设备运行过程中，框架的失效往往最先出现在连接节点位置，合理选择这类多孔角撑的规格、匹配对应的紧固件强度，才能保证整个框架结构的长期稳定运行。
