杆端关节连接部件三维结构设计

　　在各类需要实现摆动、小角度回转传动的机械结构中，杆端类铰接部件是传递动力、补偿安装与运行偏差的核心基础零件，常见于工程机械的操纵连杆、自动化设备的摆臂传动、液压气动系统的缸端连接、车辆的悬架控制臂连接等场景，这类部件需要同时承受径向载荷与一定的轴向载荷，同时要适配连接端的角度偏转需求，避免刚性连接带来的应力集中问题。

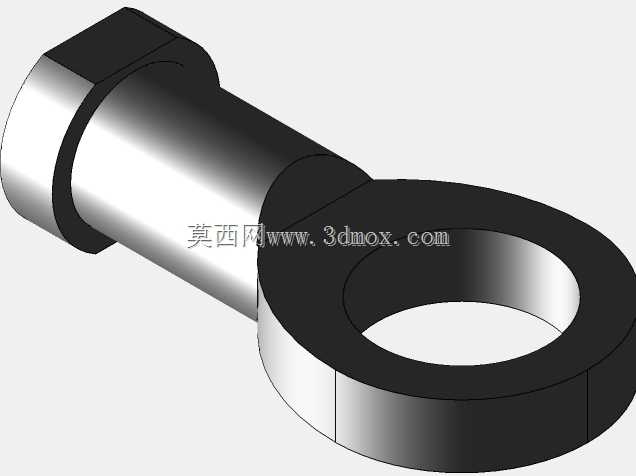

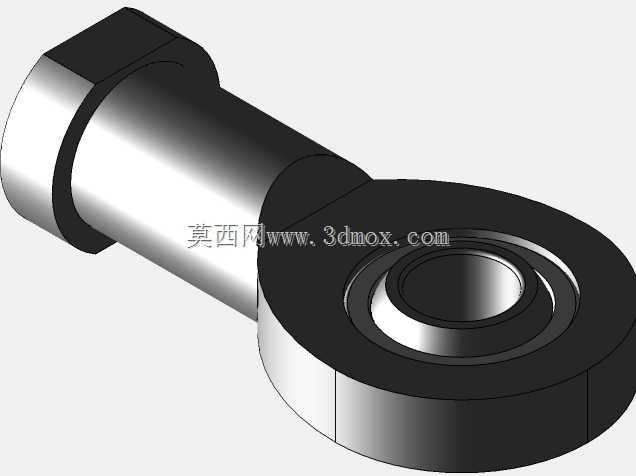

　　从结构设计逻辑来看，这款杆端部件采用了一体化的杆身与铰接环结构，杆身一端为外六角的安装夹持位，方便装配时使用扳手施加扭矩完成锁紧固定，六角结构的对边尺寸按照常规紧固件的夹持标准设计，能够适配通用规格的开口扳手、套筒工具，无需定制专用工装即可完成现场装配。杆身与铰接环的过渡区域采用了大圆角过渡设计，避免截面突变带来的应力集中，在交变载荷作用下能够有效降低疲劳断裂风险，这一细节在频繁往复摆动的工况下尤为关键，很多早期失效的杆端部件都是因为过渡圆角处理不足，在长期交变应力下出现裂纹扩展。

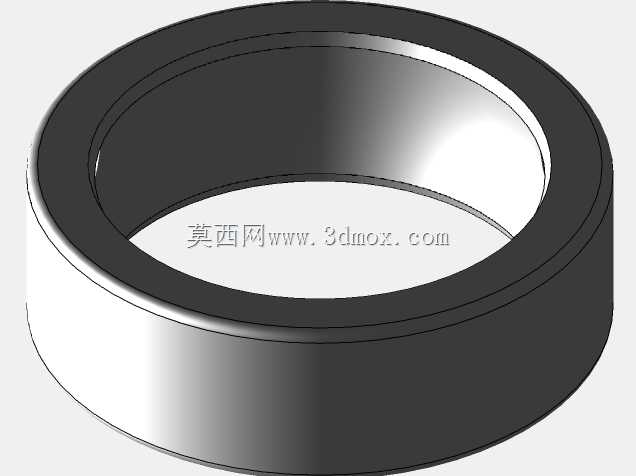

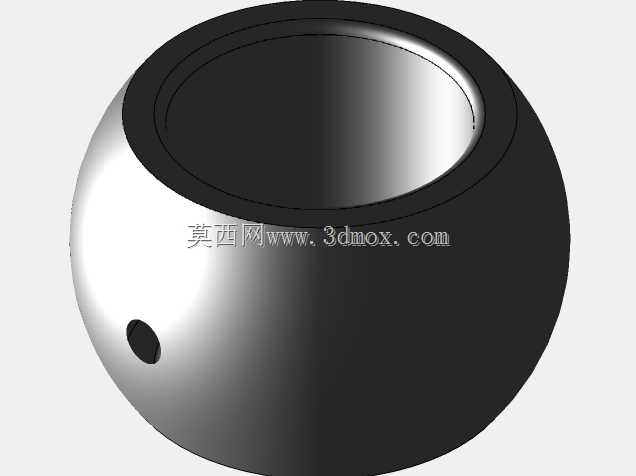

　　铰接环部分内置了球面配合的铰接结构，内环可以在环座内实现一定角度的任意方向偏转，能够补偿安装过程中两连接端的同轴度误差，也能适配设备运行过程中因结构形变、振动带来的角度偏移，避免连杆出现憋劲、卡滞的问题。铰接环的端面与内环端面保持齐平，安装时可以直接贴合被连接件的安装面，不需要额外加装调整垫片来补偿轴向间隙，内环的内孔为标准圆柱通孔，能够适配对应直径的连接销轴，销轴孔的公差带按照间隙配合设计，保证销轴穿装顺畅，同时不会因为间隙过大带来传动冲击。

　　从安装边界来看，这款杆端部件的整体长度、铰接环外径、杆身直径、六角头对边尺寸都经过参数化校核，在建模过程中严格按照实际装配的干涉边界进行设计：六角头的厚度满足螺纹旋合后的锁紧余量要求，杆身的长度适配常规的连杆连接间距，铰接环的外径尺寸保证在最大偏转角度下不会与周边的连杆、支架结构发生运动干涉，内环的偏转角度范围覆盖了常规工况下的±15°摆动需求，能够满足绝大多数中低速、中等载荷的铰接传动场景。

　　在实际选型应用中，这类杆端部件需要根据实际承受的载荷大小、摆动频率、工作环境来匹配对应的表面处理与材质，建模过程中对各个配合面的粗糙度要求也做了对应预留：铰接球面的配合面需要较高的表面光洁度来降低磨损，延长部件使用寿命，六角头与杆身的非配合面则可以采用常规的机加工粗糙度，兼顾加工成本与使用性能。设计时还考虑了润滑结构的预留，在铰接环的侧面预留了润滑脂注油通道的安装位，方便后期维护时加注润滑脂，降低铰接副的摩擦阻力，减少磨损量，这对于长期运行的工业设备来说是必不可少的细节，很多免维护型杆端会在铰接面内置自润滑衬套，但可注油的结构更适合重载、高摆动频率的工况，能够通过定期维护大幅延长部件更换周期。

　　建模过程中对各个特征的参数都做了全约束处理，杆身的同轴度、铰接环与杆身的位置度、内环球面的轮廓度都按照形位公差要求做了标注参考，结构工程师在调用这款模型时，可以直接根据自身的安装空间需求调整对应尺寸参数，不需要重新搭建基础特征，能够大幅缩短连杆传动系统的设计周期。同时模型的各个特征都保留了建模历史，方便设计人员根据实际工况修改铰接环的宽度、杆身的长度、内孔的直径等核心参数，快速衍生出适配不同安装场景的同系列杆端部件，不需要从零开始建模，提升整体设计效率。
