C型槽式安装固定转接支架结构

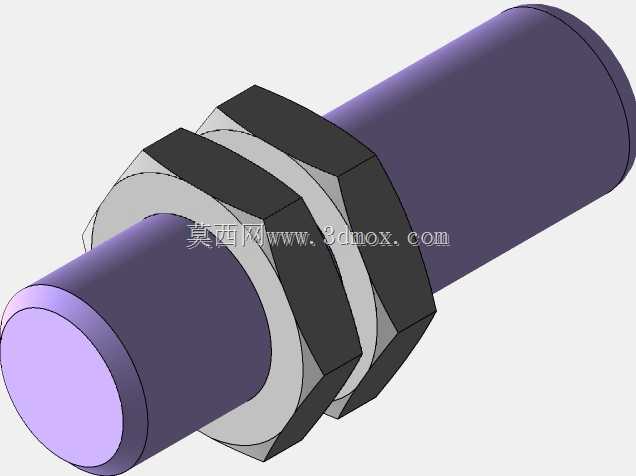

　　这类C型槽式转接固定件，常出现在工业设备的层间安装、电气元件侧装、小型功能模块的位置调整场景里，比如生产线旁的传感器支架转接、设备柜门内侧的小型开关模块固定、机架型材上的附件挂载，都能见到这类结构的身影。它的核心作用是在两个存在安装位差、安装孔位不匹配的结构之间，做刚性的连接过渡，避免直接在原有设备结构上扩孔、焊接带来的不可逆改动，也能让被固定的部件获得稳定的支撑，不会因为设备运行的振动出现松脱移位。

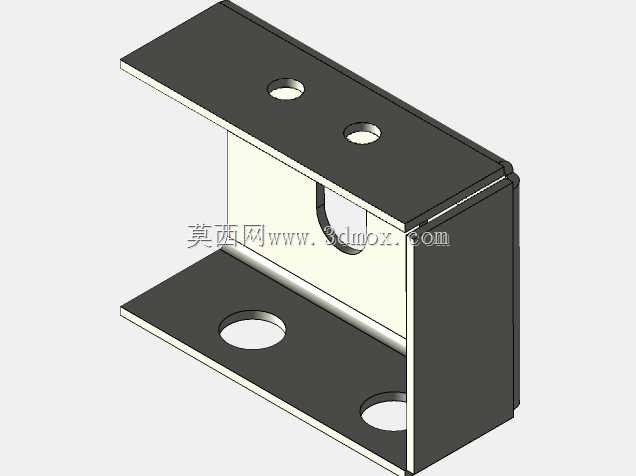

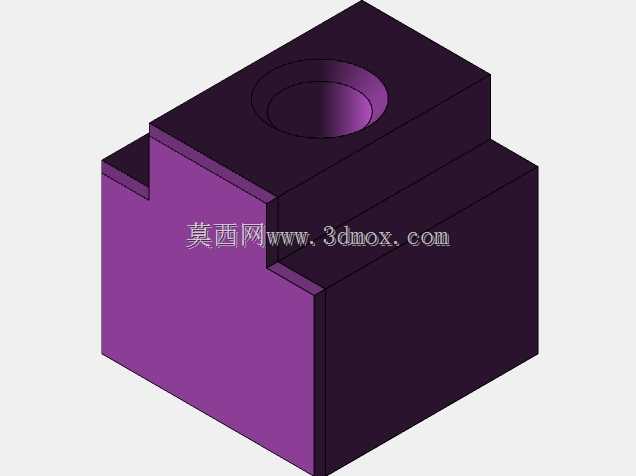

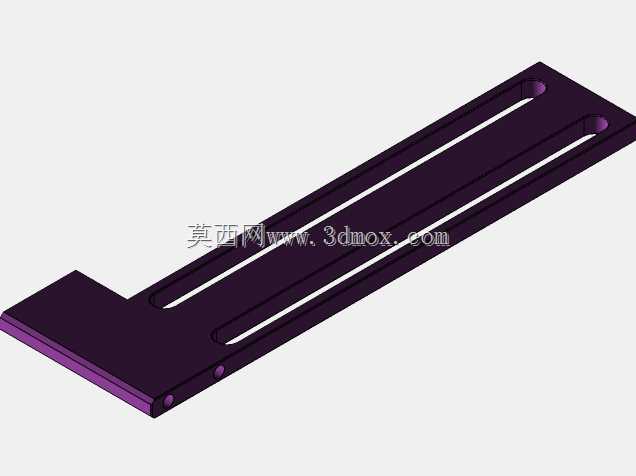

　　从结构设计来看，整体采用C型开口的槽式布局，上下两个平行的安装翼板分别向外延伸，中间的立板作为主要的承力结构，立板上预留的半圆缺口是为了避让被固定部件上的凸起结构，比如开关的操作柄、接线端子的出线位，或是穿过安装面的轴类小零件，避免安装时出现结构干涉。上下翼板上的安装孔做了等距排布，上翼板设置两个通孔，下翼板对应设置两个通孔，孔位的同轴度和孔边距都做了适配常规紧固件的设计，既可以用螺栓穿过孔位把支架固定在基准安装面上，也可以反向穿装螺栓把需要固定的部件锁在翼板上，安装方向可以根据现场空间灵活调整，不需要额外做结构改制。

　　设计这类支架的时候，首先要考虑的是安装边界的适配性，上下翼板的间距决定了能容纳的被固定部件的厚度，翼板的伸出长度决定了安装孔和立板之间的操作空间，要保证螺栓拧紧的时候，工具能有足够的操作空间，不会被立板挡住。立板的高度要和被固定部件的安装高度匹配，避免支架过高导致部件安装后悬空，或是支架过矮导致部件和基准面出现挤压。钣金折弯的圆角半径要匹配板材的厚度，避免折弯处出现应力集中导致开裂，同时折弯后的翼板平面度要控制在合理范围内，保证安装后支架不会出现歪斜，和安装面之间的间隙均匀，锁紧后不会有额外的内应力。

　　实际选型使用的时候，要先确认安装面的孔位间距和支架翼板上的孔位是否匹配，如果孔位存在小范围偏差，可以把安装孔适当扩成长圆孔来适配，但要注意扩孔后不能超出翼板的边缘，避免降低结构强度。中间立板的缺口尺寸要和被避让的部件尺寸匹配，缺口边缘要做去毛刺处理，避免刮伤部件的外壳或是接线的绝缘层。支架的板材厚度要根据承载的部件重量来选择，承载较轻的电气开关类部件可以用薄一点的冷轧钢板做表面喷塑处理，承载稍重的机械附件就要选用更厚的板材，必要时可以在立板和翼板的折弯处增加加强筋，提升整体的抗变形能力。

　　这类支架的安装流程也比较简便，先把支架的下翼板或是上翼板贴合在基准安装面上，穿入紧固件初步预紧，调整好支架的水平和垂直位置，确认中间立板的缺口对准需要避让的结构之后，再把紧固件按对角顺序拧紧，之后再把需要固定的部件放置在对应的翼板上，对准孔位穿入螺栓锁紧即可。日常维护的时候只需要定期检查紧固件的松紧度，查看支架的折弯处有没有因为长期振动出现裂纹，表面的防护层有没有出现脱落锈蚀的情况，就可以保证长期稳定使用。相较于一体式焊接的固定座，这种折弯成型的C型支架加工成本更低，安装灵活性更高，在各类非标设备、生产线改造、现有设备功能升级的场景里，是非常实用的连接固定结构，能大幅减少现场安装改制的工作量，提升装配的效率和连接的可靠性。
