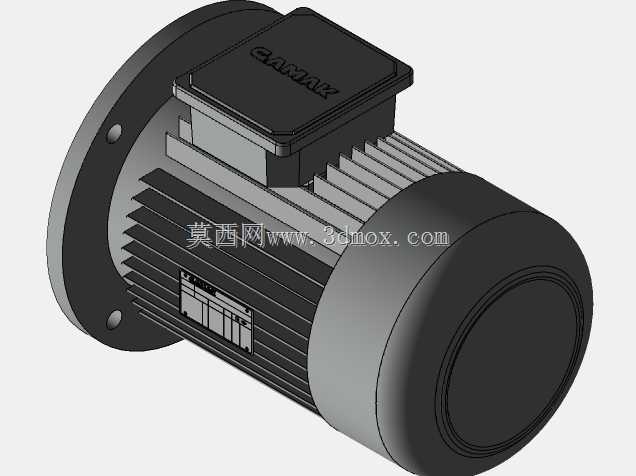

3kW功率3000转速法兰安装三相异步电机

　　这款3kW额定功率、3000r/min同步转速的法兰安装式异步电机，是工业传动场景里应用极广的动力输出部件，日常在轻工输送线、小型机床主轴驱动、水泵配套、风机传动这类对安装同轴度要求较高的设备上十分常见。区别于底脚安装的电机型号，B5法兰安装的结构不需要额外加工安装底座，直接通过端盖上的法兰止口与配套设备的安装面对接定位，能最大程度保证电机输出轴与被驱动部件输入轴的同轴度，减少联轴器偏载带来的轴承磨损、振动异响问题，在安装空间紧凑、无法布置卧式安装座的设备布局里优势格外明显。

　　从结构设计逻辑来看，这款电机的建模完全遵循量产工业电机的实际结构逻辑：机座部分采用带轴向散热筋的铸铁结构，散热筋沿着电机轴向均匀排布，当电机尾部的散热风轮随转子转动时，气流能顺着散热筋的沟槽快速带走定子绕组产生的热量，避免长期满负荷运行时绕组温升过高击穿绝缘。顶部的接线盒采用倾斜式密封结构，接线腔内部预留了足够的线缆弯折空间，既可以从顶部也可以从侧面穿入动力线缆，盒盖与盒体的结合面做了密封止口，能阻挡车间内的粉尘、切削液溅入接线腔造成短路故障。输出端的法兰盘采用标准止口定位设计，法兰上的安装孔位置、止口直径、轴伸长度、键槽尺寸都完全匹配通用工业配套标准，选型时不需要额外做安装接口的适配修改，直接替换同规格的其他品牌电机也能完成装配。

　　建模过程中对实际安装边界的还原度直接决定了后续设备整体装配的干涉检查有效性：这款模型完整还原了电机从法兰安装面到尾部风罩的全部轴向尺寸，包括接线盒的突出高度、散热筋的径向最大尺寸、输出轴的轴伸长度与键槽位置，在做整机设备布局时，可以直接调用模型检查电机与周边机架、护罩、管线的空间间隙，避免实际装配时出现接线盒碰机架、风罩与设备部件干涉的问题。转子部分的建模也还原了实际电机的转子铁芯、轴承位的结构关系，输出轴的轴承安装位、轴肩定位尺寸都和实际零件一致，后续如果需要做电机的拆解仿真、轴承选型校核，也能直接基于模型提取相关尺寸参数。

　　在实际设备选型匹配时，这款3kW2极电机的输出扭矩特性适合高速轻载的传动场景，3000转的同步转速在工频供电下实际运行转速约2890r/min，搭配联轴器直接驱动离心泵、高速风机这类负载时，不需要额外加装减速机构就能匹配负载的额定转速，能简化设备的传动链结构，减少传动环节的功率损耗。如果需要适配低速大扭矩的负载，也可以在输出端搭配对应减速比的行星减速机或者齿轮减速机，法兰安装的接口也能和标准规格的减速机输入端直接对接，不需要额外做连接法兰的加工。模型里还原的接线盒位置也能提前规划动力线缆的走线方向，在设备布线时预留足够的线缆弯曲半径，避免线缆过度弯折造成线芯断裂，同时也能避开设备上的运动部件，防止运行过程中线缆被剐蹭破损。

　　从结构细节的建模处理来看，机座上的吊环安装孔、端盖的固定螺栓位置、散热风罩的通风孔结构都做了准确还原，这些细节在做设备的维护性仿真时十分关键：比如检查电机安装完成后，端盖螺栓的拆装空间是否足够，后期更换轴承时能不能不用拆下整个电机就完成端盖拆卸，吊环安装后能不能顺利挂装吊具完成电机的吊装作业，这些细节如果在建模阶段被忽略，很容易导致实际设备组装完成后维护操作无法开展，需要重新修改机架结构，耽误项目的交付周期。
