立式工业储料罐体结构设计方案

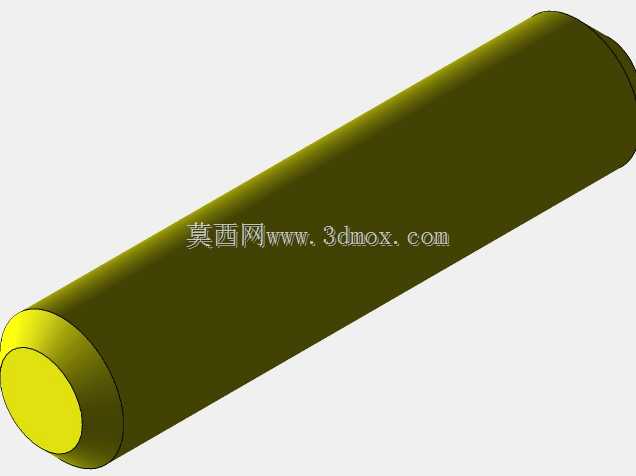

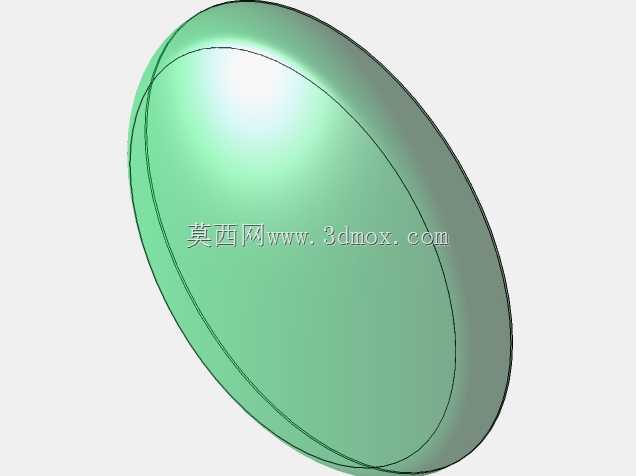

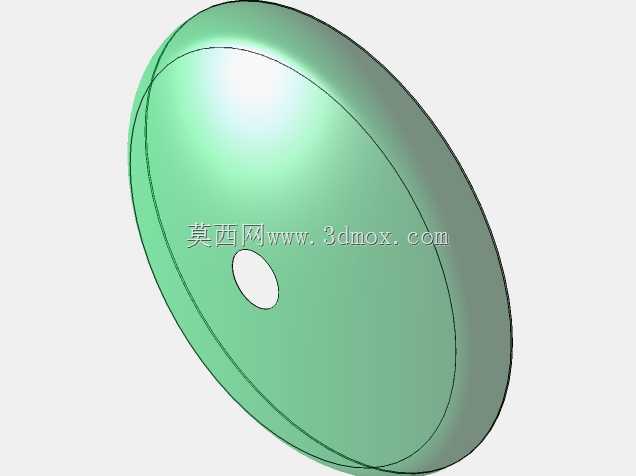

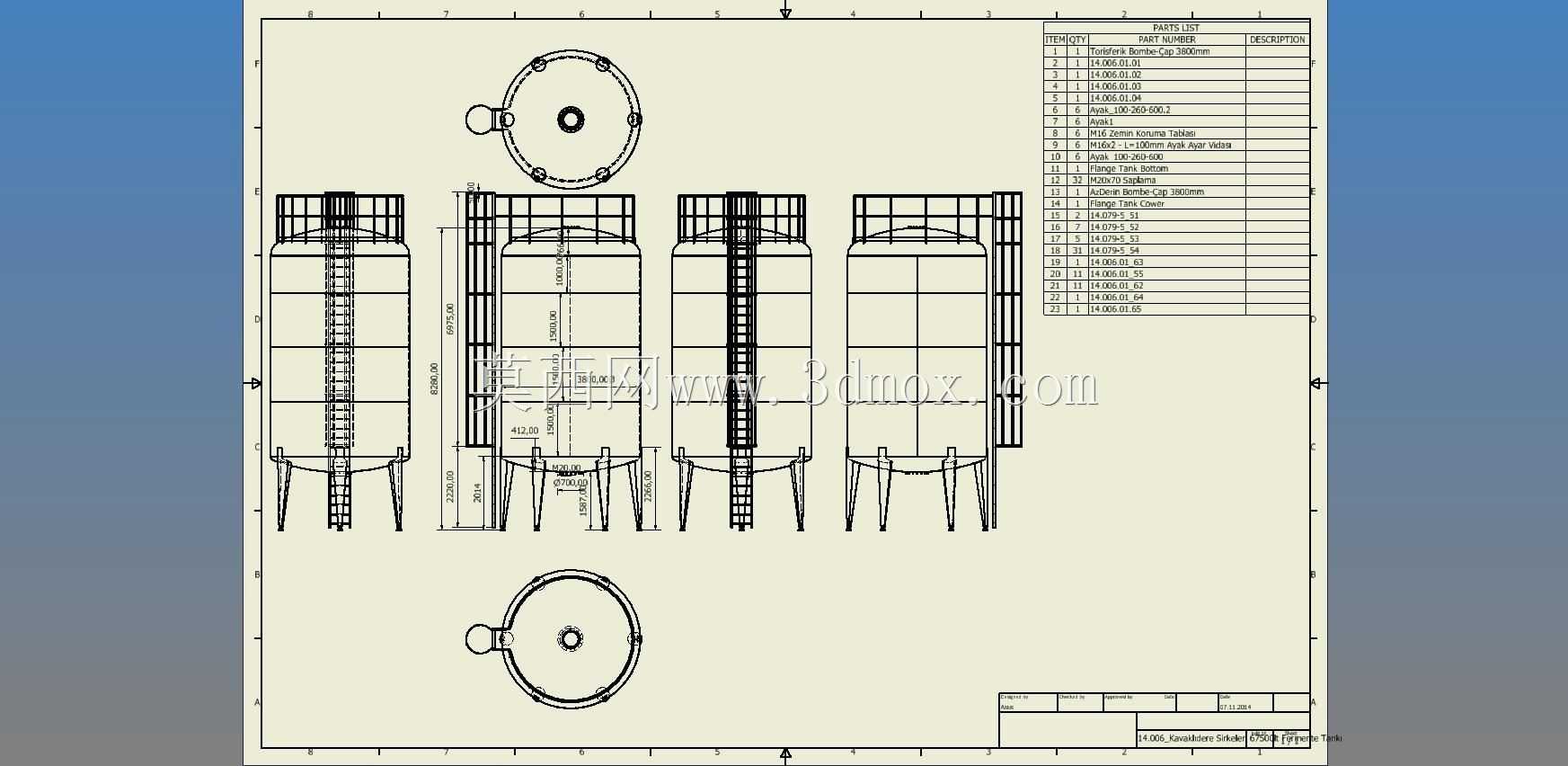

　　这类立式储料罐体多应用于精细化工、食品加工、粮油储运、环保水处理等行业的生产车间与原料仓储区域，主要用来常温存储无强腐蚀性的粉体、颗粒类原料或者洁净度要求较高的液态生产介质，部分带密封结构的改型也可用于带微正压的工艺暂存环节，作为生产线前端原料缓存、中间工序物料周转、成品灌装前暂存的核心静置存储设备使用。从结构设计逻辑来看，整个罐体采用立式圆筒形主体结构，相比卧式储罐能大幅减少占地面积，对于厂房层高充足但地面使用面积紧张的生产场景适配性更强，圆筒形的壳体结构能让内部物料的静压力均匀分散到筒壁，避免局部应力集中导致的壳体变形，上下两端采用标准椭圆形封头结构，相比平盖封头能承受更高的内部压力，同时也能减少粉体物料在罐顶、罐底的积料死角，

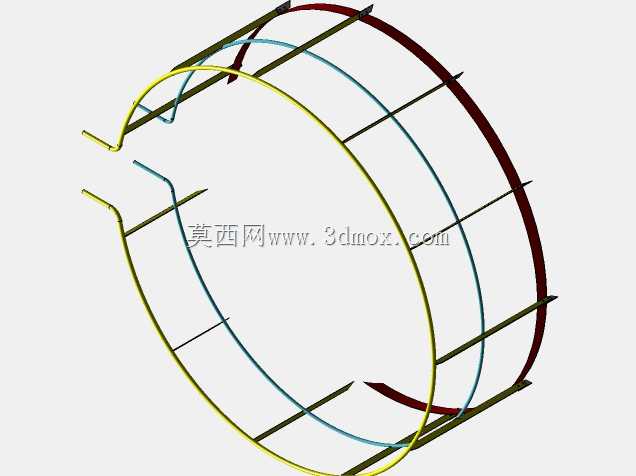

　　降低物料残留带来的交叉污染风险。罐体外部配置了通长的直爬梯与顶部环形检修护栏，爬梯踏棍采用防滑花纹型材制作，踏棍间距控制在300mm的人体工程学适配尺寸，爬梯与罐壁之间预留150mm的握持间隙，方便运维人员攀爬至罐顶开展检修、料位计校准、进料口清理等作业；顶部环形护栏高度设置为1200mm，护栏中间设置两道横杆，底部带100mm高的挡脚板，完全满足高空作业的安全防护要求，避免工具或者人员从罐顶边缘坠落。罐体底部采用多根均布的支腿结构支撑，支腿采用型钢焊接制作，支腿与罐底下封头的连接位置做了加强垫板，避免支腿反力直接作用在封头壁板上造成局部凹陷，支腿底部预留了地脚螺栓安装孔，安装时可通过膨胀螺栓或者预埋螺栓与地面基础固定，

　　抵消罐体满载时的重心偏移以及室外安装场景下的风载荷影响；支腿的高度设计预留了足够的底部操作空间，方便在罐底安装出料阀门、输送管道、称重模块等附属配件，无需额外抬高罐体基础。从安装边界尺寸来看，这类罐体的筒体外径根据容积不同有多个规格档位，单台罐体安装时需要在周边预留至少800mm的检修通道，爬梯侧需要预留1200mm以上的操作空间，多台罐体并排布置时，相邻罐体的外壁间距需要控制在1000mm以上，避免管道安装、运维作业时出现空间干涉；罐顶的进料口、呼吸口、人孔位置需要与车间顶部的进料管道、除尘管道精准对接，安装前需要核对管口方位与管道走向的匹配度，减少现场管道改造成本。设计过程中需要重点校核几个关键受力点：

　　首先是罐体满载时的筒壁环向拉应力，根据存储物料的密度计算最大静压力，选取合适的壁板厚度，避免长期满载出现筒壁鼓胀变形；其次是支腿的压应力与稳定性校核，尤其是在地震烈度较高的区域安装时，需要额外核算水平地震载荷下的支腿抗弯强度，必要时在支腿之间增加横向斜撑提升整体刚性；另外爬梯与罐体的连接焊缝需要做抗疲劳校核，避免长期人员攀爬带来的焊缝开裂隐患，所有外部附件与罐体的连接位置都需要做圆滑过渡处理，减少应力集中点。这类罐体的内部通常会根据存储物料的特性做不同的表面处理，存储食品类物料时内壁做镜面抛光处理，粗糙度达到Ra0.8以下，减少物料挂壁；存储工业粉料时内壁做喷砂除锈后涂刷防腐涂层，避免物料与钢板直接接触产生锈蚀污染；部分用于存储易结拱粉料的罐体，还会在锥段位置加装流化装置或者振动器，设计时需要提前预留安装接口与检修空间。罐顶的人孔尺寸通常设置为DN500，方便人员进入罐体内部开展清理、检修作业，人孔盖采用快开结构，带安全联锁装置，避免罐内带压时误开启造成安全事故；罐顶还预留了料位计安装口、呼吸阀接口、除尘接口，可根据实际工艺需求选配对应的附属配件，不需要额外在现场开孔破坏罐体整体防腐层。
