十立方立式储水罐体结构三维设计

　　在民用供水、小型工业循环水系统、临时施工场地供水、农林灌溉蓄水等场景中，常压储水容器是整个供水管网中调节水量、稳定水压的核心配套部件，本次设计的十立方立式储水结构，正是针对中小规模蓄水需求开发的常压储水载体。不同于承压罐体的厚壁焊接结构，该储水罐体采用等壁厚立式椭圆封头直筒结构，整体无额外加强筋设计，依靠筒体自身的圆弧曲面刚度承载满水状态下的静液压力，在降低材料损耗的同时，也减少了焊接加工的工序量。从设计逻辑上看，首先要匹配十立方的有效容积，直筒段的高度与直径比例经过反复核算，最终选取接近1:1的高径比，既避免了过高罐体带来的底部静压力过大问题，也防止了直径过大导致的占地面积冗余，安装时仅需要平整的硬化混凝土地面作为基础，

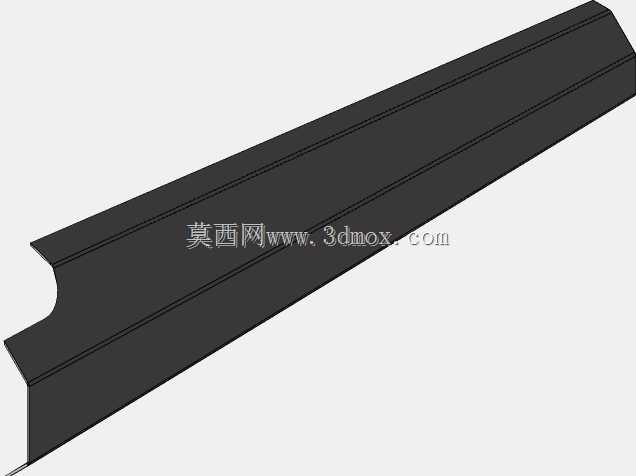

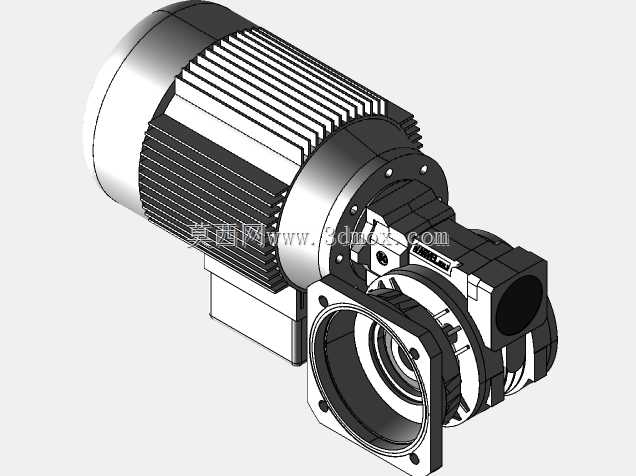

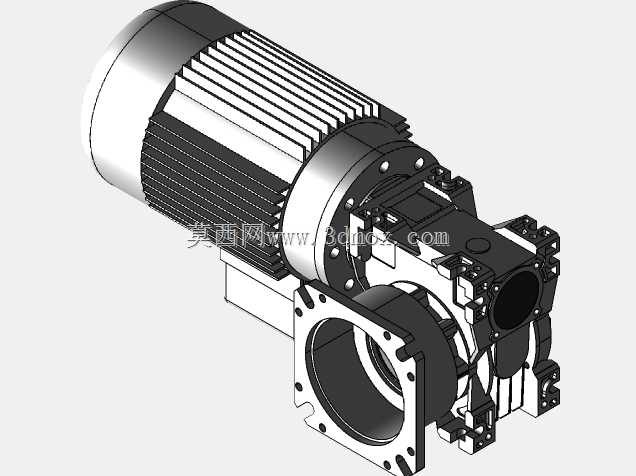

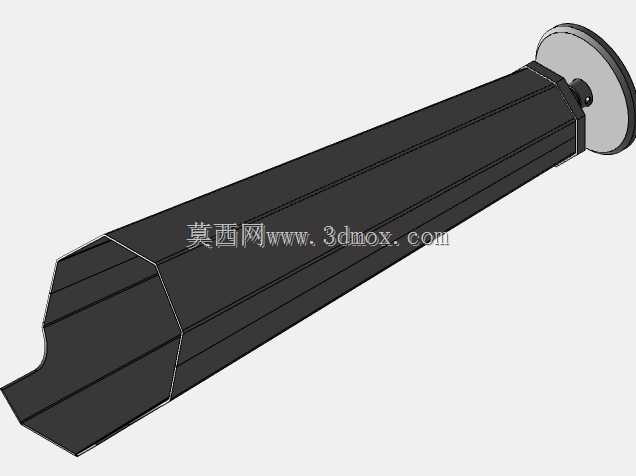

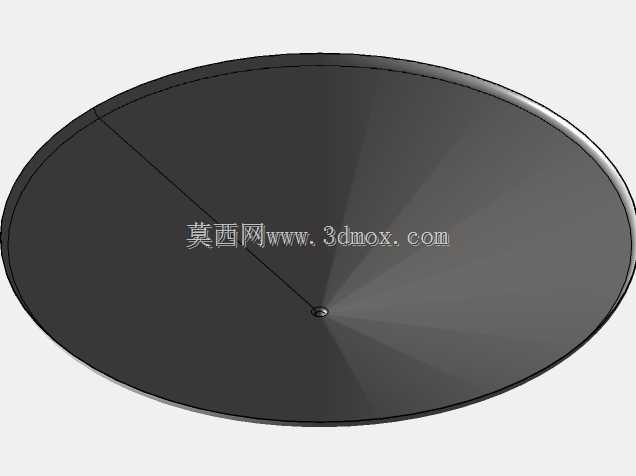

　　不需要额外做预埋地脚固定，依靠罐体自身满水后的重量即可保持稳定，大幅降低了现场安装的施工成本。罐体顶部采用标准椭圆封头结构，相比平盖结构，椭圆封头在承受顶部积水、积雪荷载时的应力分布更均匀，不需要在封头下方额外增加支撑肋板，同时弧形的顶部也便于雨水自然排流，不会在罐顶形成积水区域，减少长期使用后的锈蚀隐患。罐体下部的开孔位置预留了标准的管道接口安装边界，进水口设置在直筒段上部距封头焊缝一定距离的位置，避免进水水流直接冲击罐底造成沉积物泛起，出水口设置在距罐底一定高度的位置，防止罐底沉积的泥沙进入供水管道，同时在罐底最低处预留了排污接口，便于定期排空罐体进行内部清洗。在建模过程中，所有的焊缝位置都做了贴合实际加工的工艺预留，

　　筒体的卷制拼接焊缝、封头与筒体的环向焊缝都按照常规焊接工艺要求预留了焊接收缩余量，避免实际加工时因为焊接变形导致整体尺寸超差。考虑到常压储水罐的使用场景多为户外，罐体的壁厚选取兼顾了刚度与耐腐蚀余量，不需要做额外的内部防腐衬里就可以满足常规清水储存的需求，如果用于储存轻度腐蚀性的液体，也可以在现有模型基础上直接调整壁厚参数，不需要重构整体结构。从安装边界来看，罐体的最大外径控制在合理范围内，运输时可以满足常规公路货运的宽度限制，不需要做超限运输审批，现场吊装时仅需要匹配对应吨位的汽车吊即可完成就位，不需要大型吊装设备。在实际使用中，该储水结构既可以独立作为小型供水系统的蓄水单元，也可以多台并联组成更大容量的储水组，

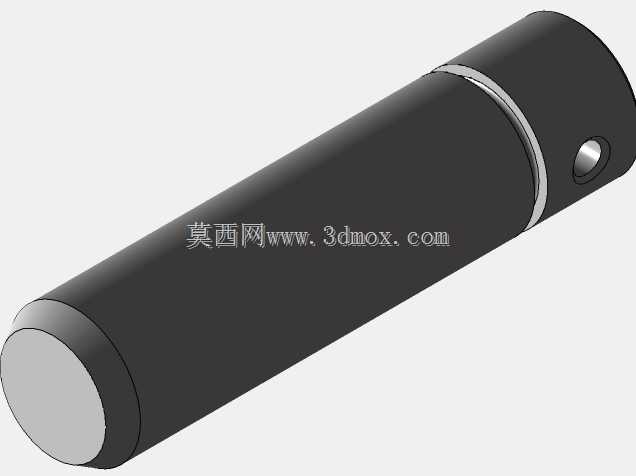

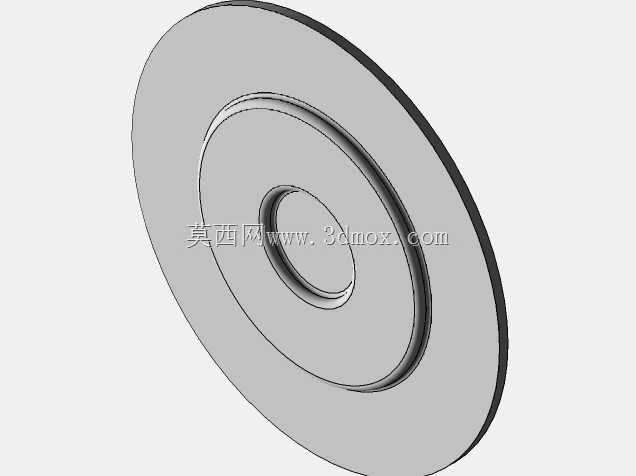

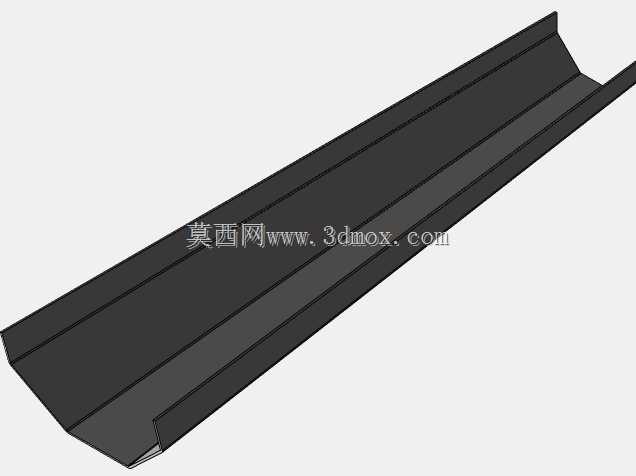

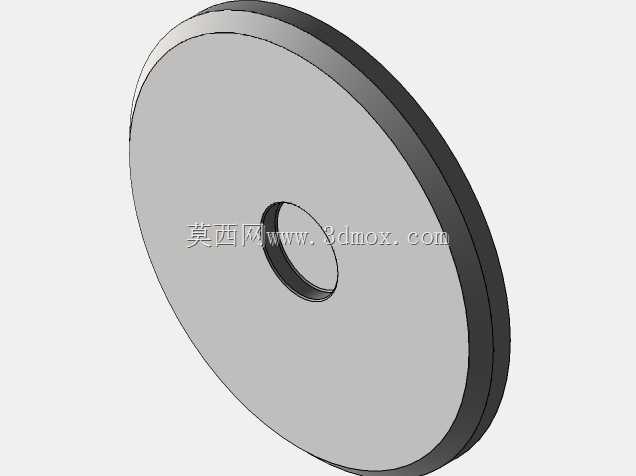

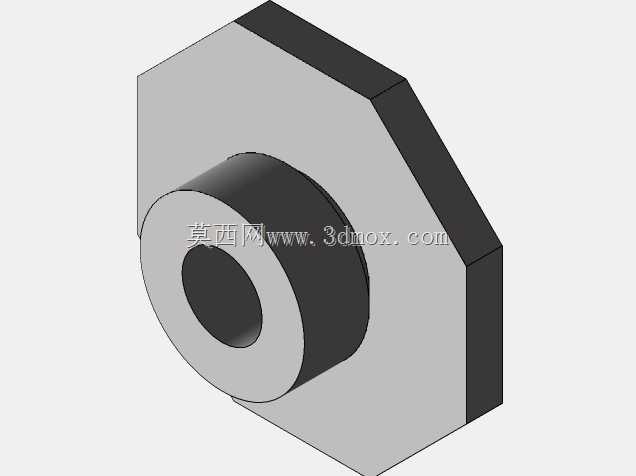

　　适配不同规模的供水需求，罐体顶部预留的人孔安装位置可以根据实际需求选配，方便后期检修人员进入罐体内部进行维护。不同于卧式储水罐需要做两个鞍式支座，立式结构的支撑面直接与基础接触，受力更均匀，长期使用过程中不会出现支座沉降导致的罐体倾斜问题，同时立式结构的占地面积更小，在场地受限的施工区域或者厂区边角位置都可以灵活布置。建模时对罐体的所有曲面都做了连续性检查，确保卷制加工时板材可以顺利弯折成型，没有局部曲率突变的位置，避免加工时出现板材开裂或者应力集中的问题，所有的接口位置都做了凸台结构预留，方便后期焊接法兰时定位，减少现场焊接的对位难度。
