食品加工线果残废料带式输送结构

　　在果蔬分选、鲜切加工、果汁果酱生产这类食品加工场景里，生产过程中产生的残次落果、果皮果核、加工边角料这类湿黏、带一定不规则形态的废料，很难靠人工及时清运，一旦在工位旁堆积，不仅会挤占操作空间，还容易滋生杂菌影响车间卫生等级，这款带式输送结构就是专门针对这类果类废料的转运需求设计的。

　　从实际使用场景来看，这类输送设备一般布置在分选台、切分设备、榨汁设备的出料侧下方，承接各工位排出的果类垃圾，统一将废料输送至车间外的废料收集箱或者渣料处理设备进料口，不需要人工反复穿梭在产线旁清运，能大幅降低产线辅助人员的劳动强度，也能避免废料滴漏造成的地面湿滑问题。

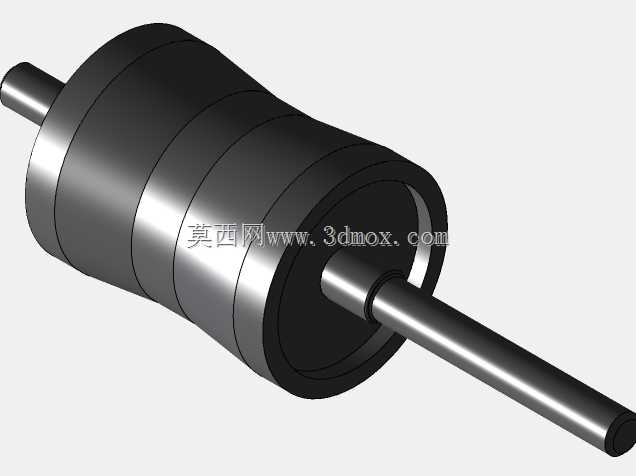

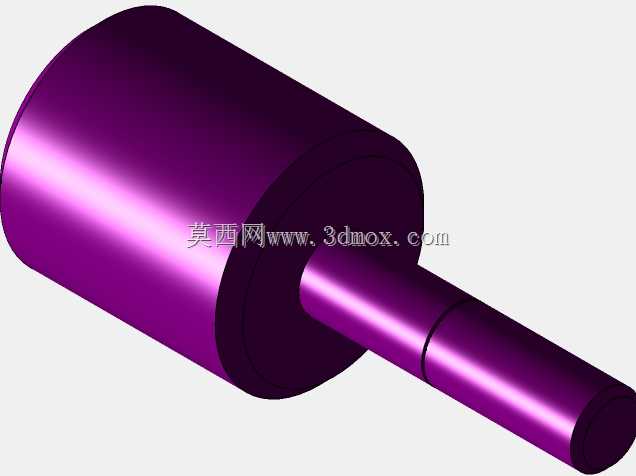

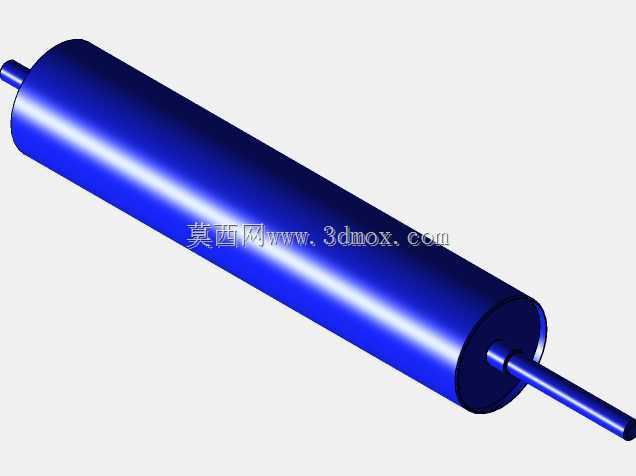

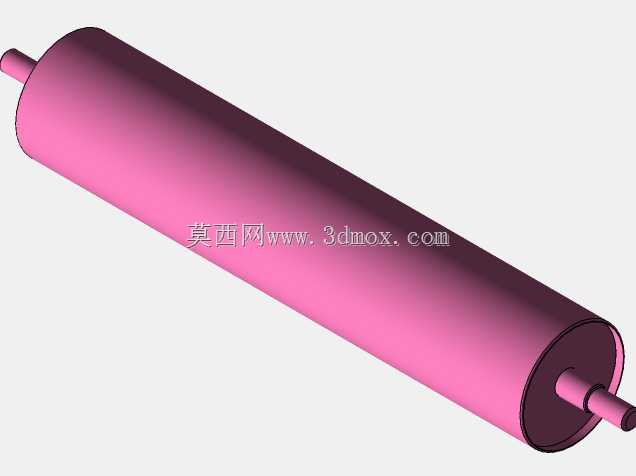

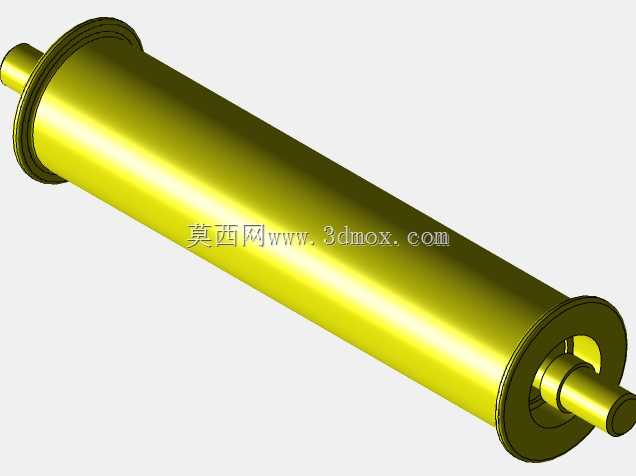

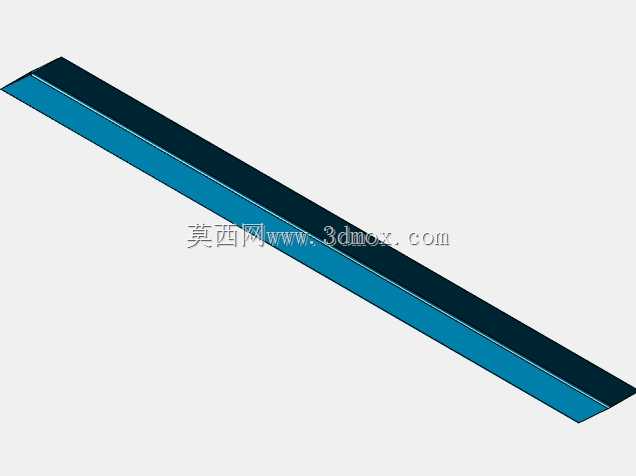

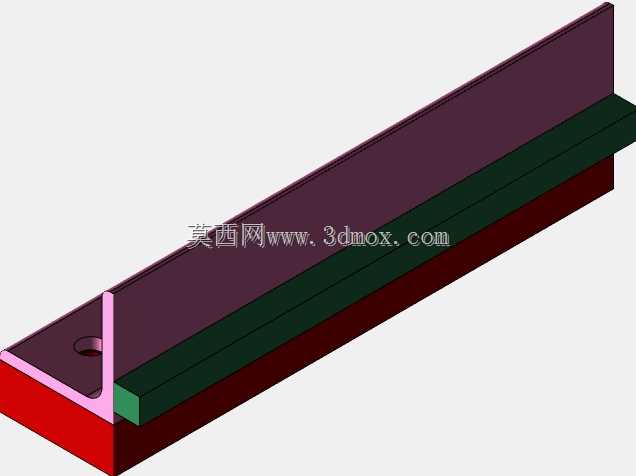

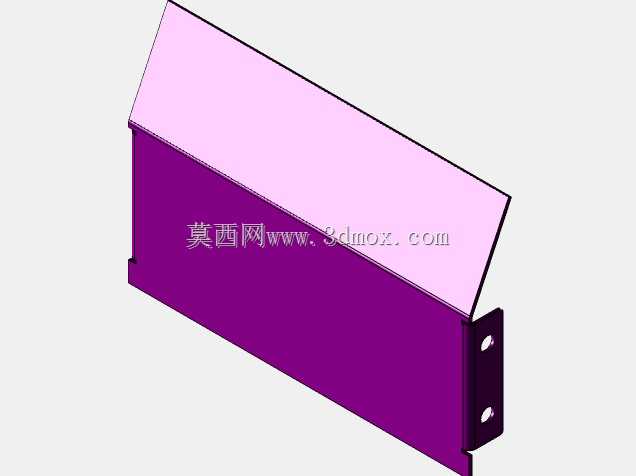

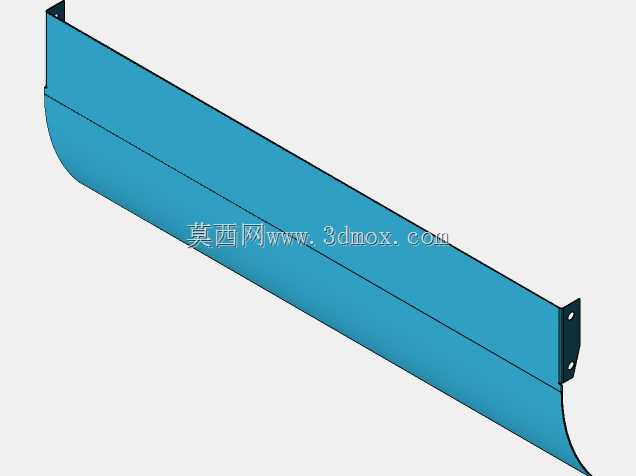

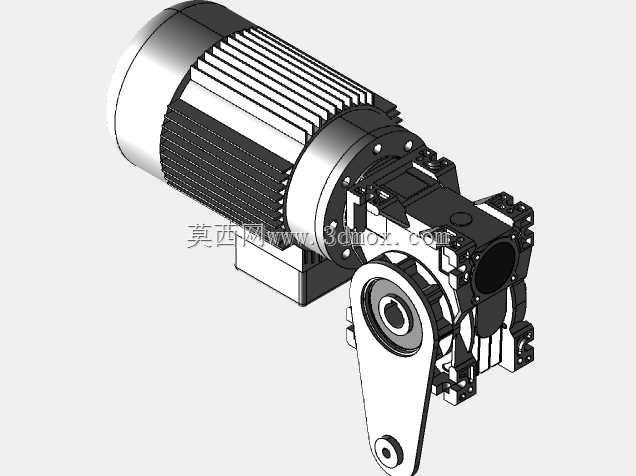

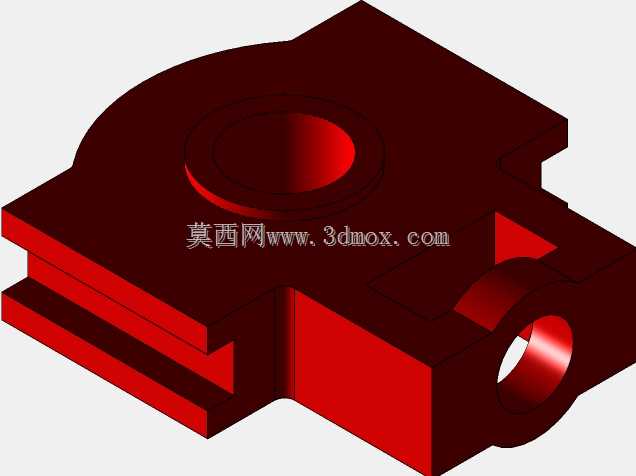

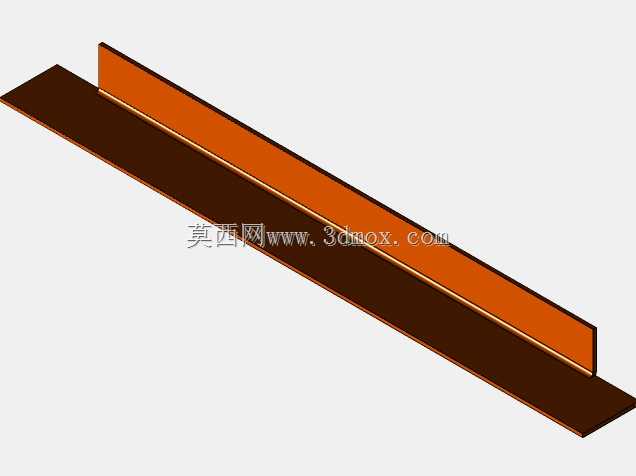

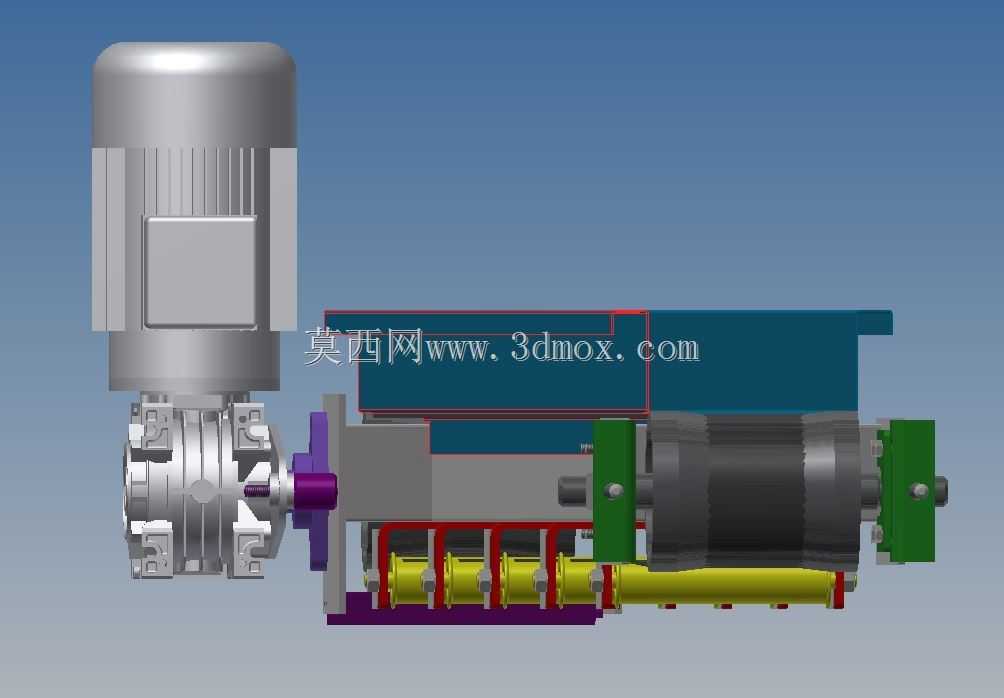

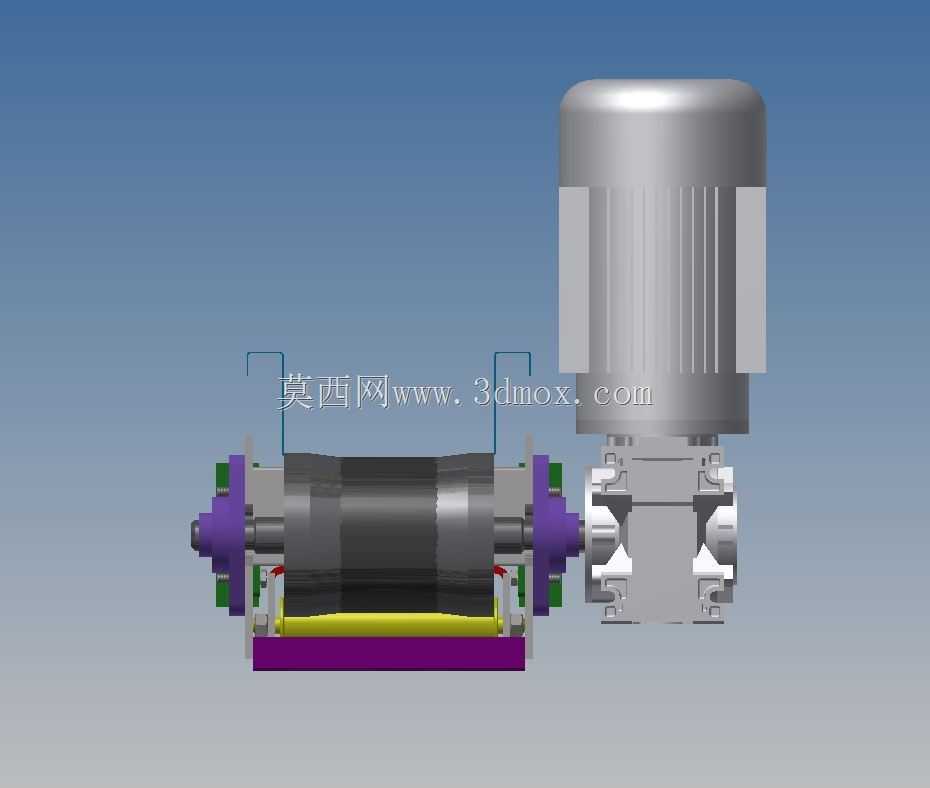

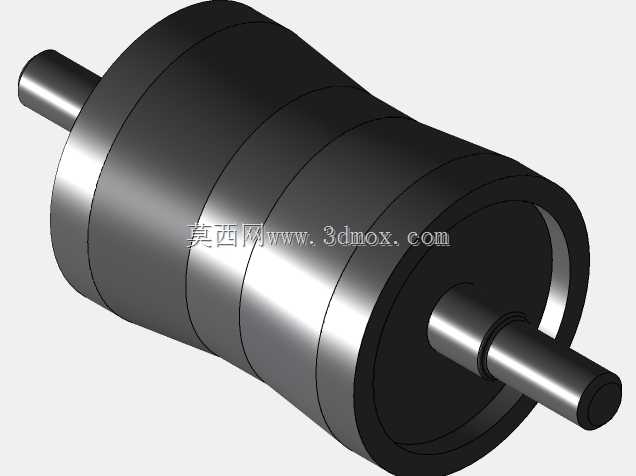

　　设计阶段首先考虑的是果类废料的特性，这类物料往往带汁水、形态不规则，偶尔还会混有较大块的整果残体，所以输送面选用了平整的带式结构，避免网带、链板缝隙卡滞果渣的问题，同时输送槽两侧设置了一定高度的挡边，能防止输送过程中汁水外溢、小块果料从侧边掉落。驱动端布置在设备的一端，采用直连减速驱动的结构，传动结构做了外置防护，避免果渣、汁水溅入传动部件造成卡滞或者锈蚀，张紧结构设置在从动端，可根据皮带使用后的松弛情况调整张紧度，保证输送过程不打滑。

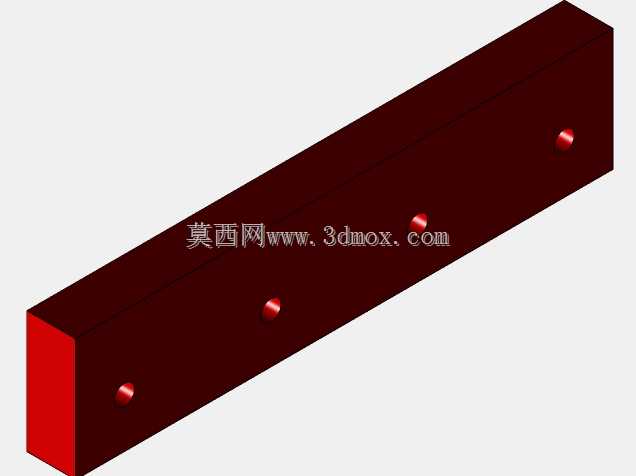

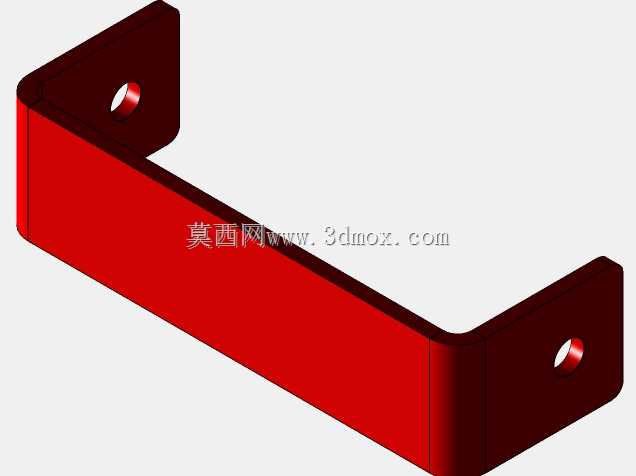

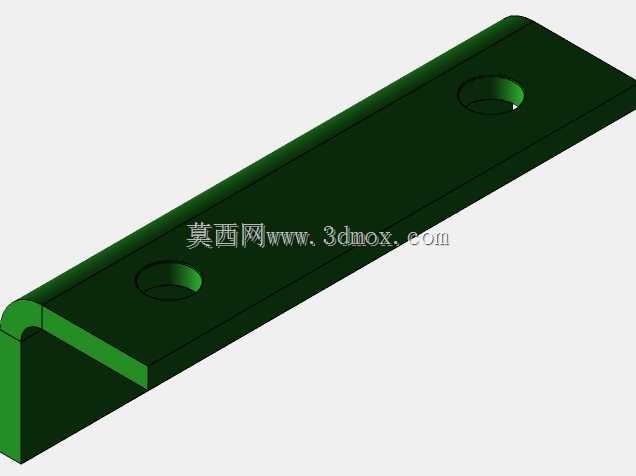

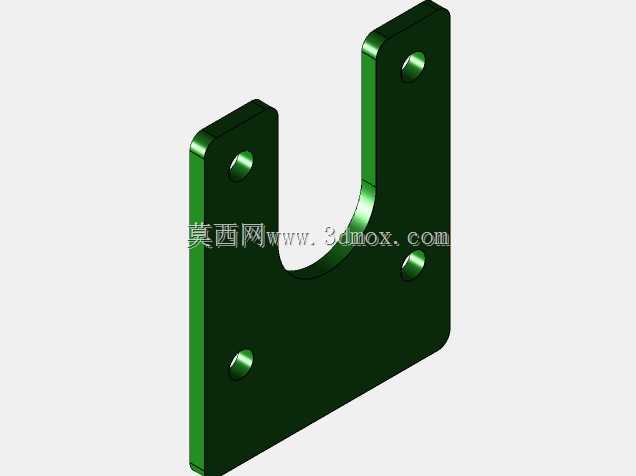

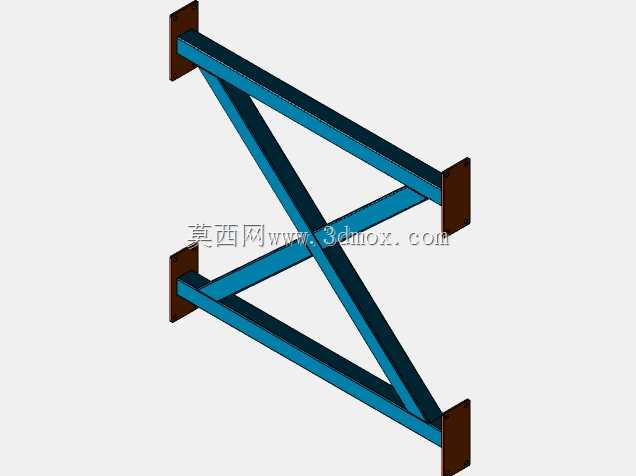

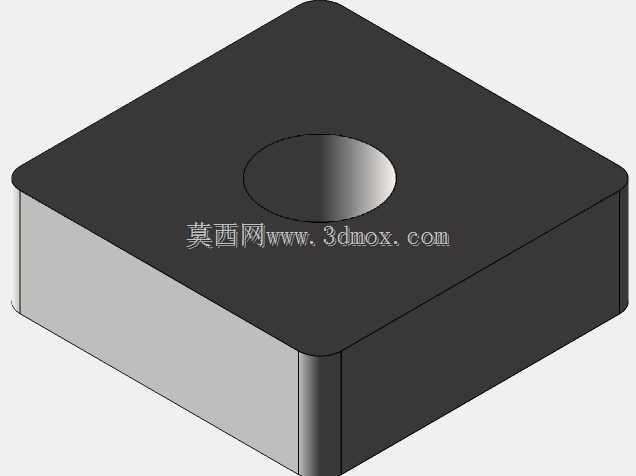

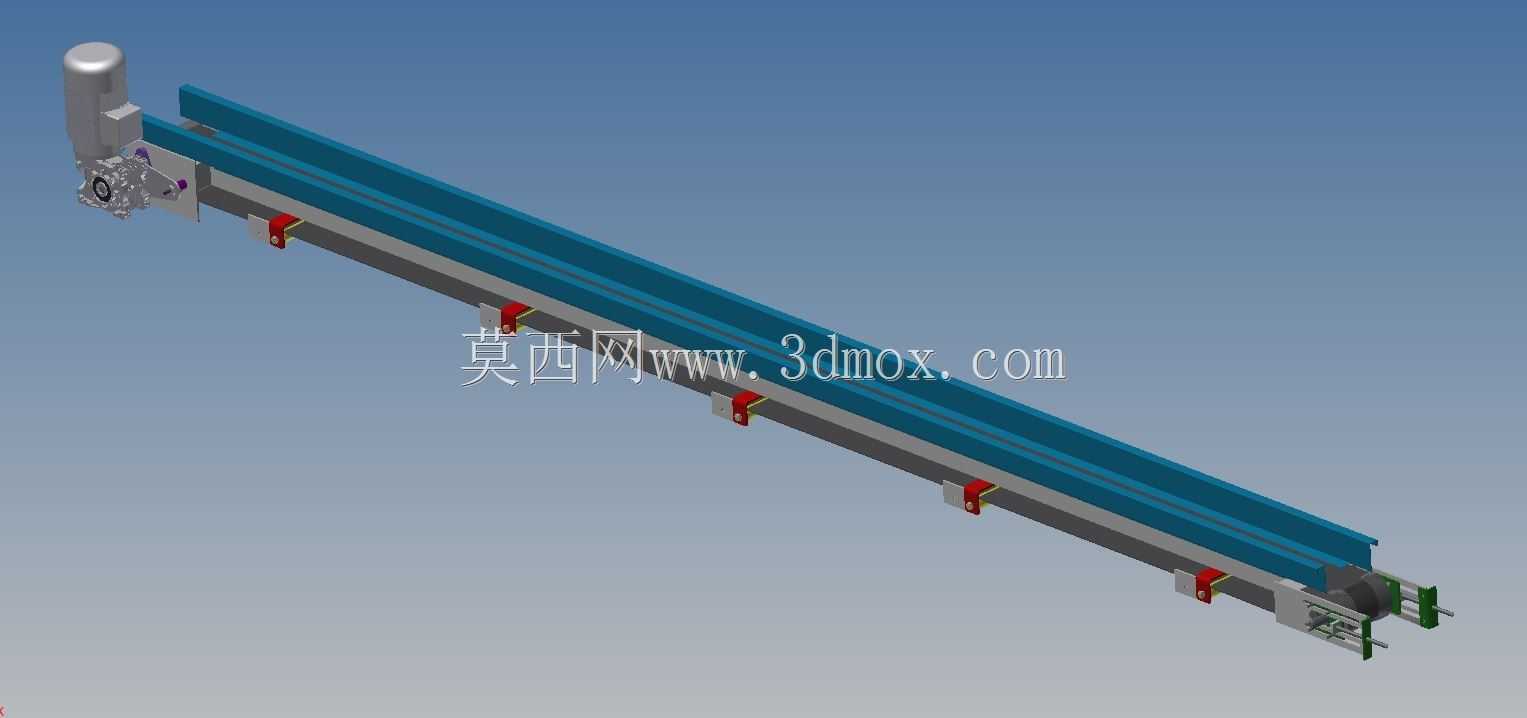

　　安装层面，这款输送结构采用了侧边挂装的固定方式，沿输送方向等距布置了多个安装支座，支座上设置了长条形调节孔，既可以直接固定在产线的设备机架侧面，也可以搭配支腿落地安装，适配不同车间的布局需求。设备整体为长条形窄幅结构，宽度控制在较小的尺寸范围内，不会过多占用产线旁的操作通道空间，长度可根据产线的实际排布长度做对应调整，能覆盖多工位的废料收集需求。

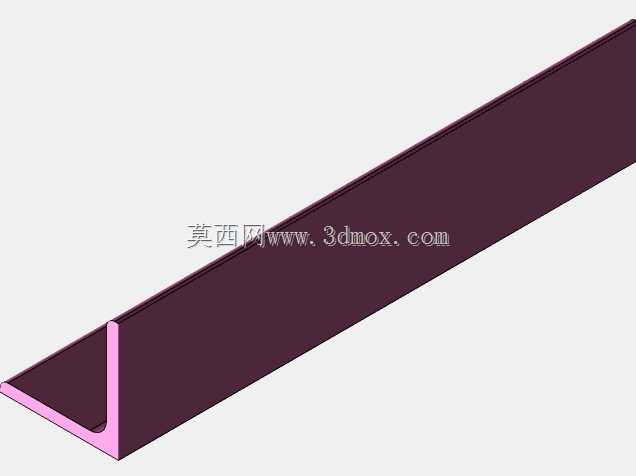

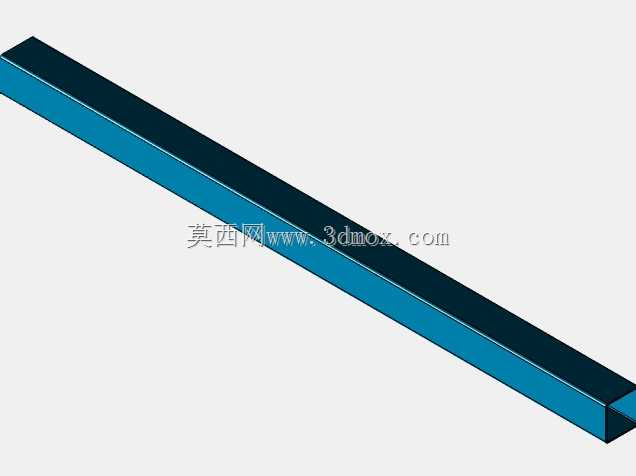

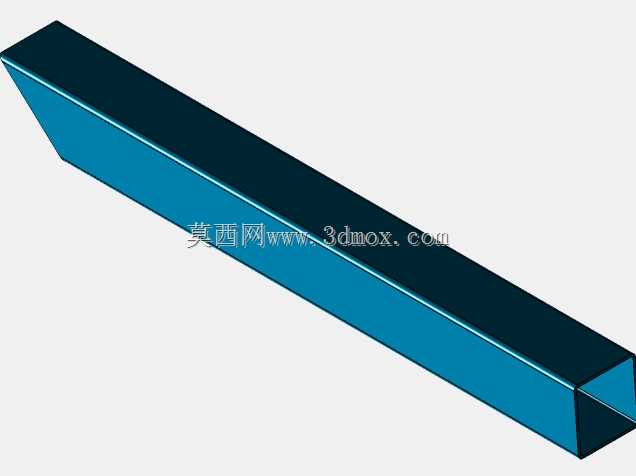

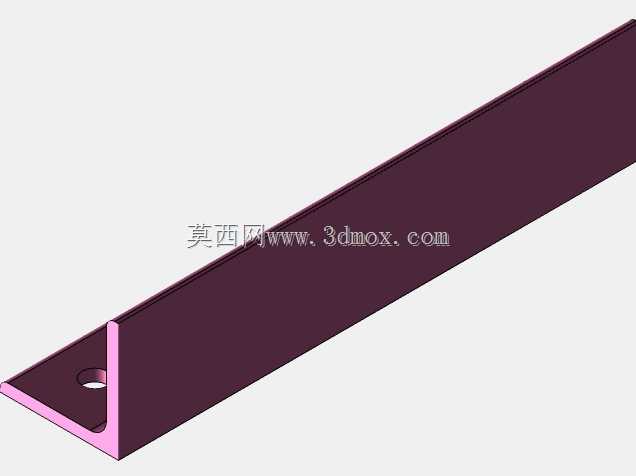

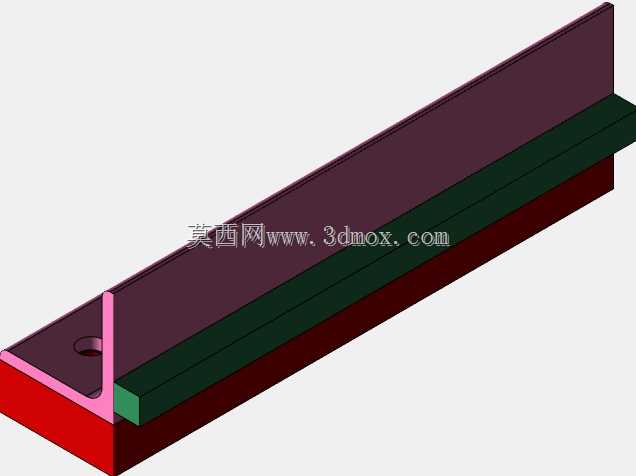

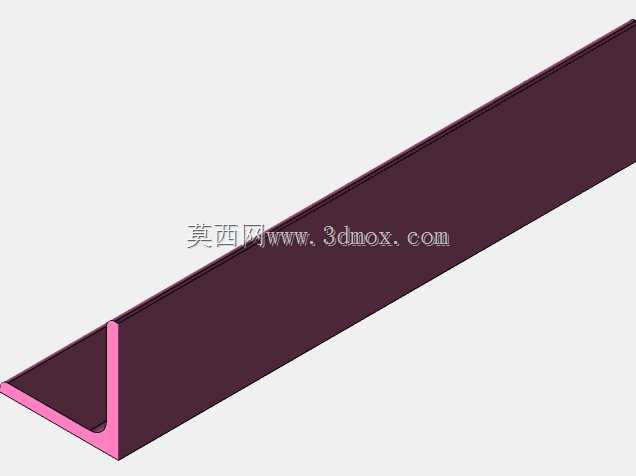

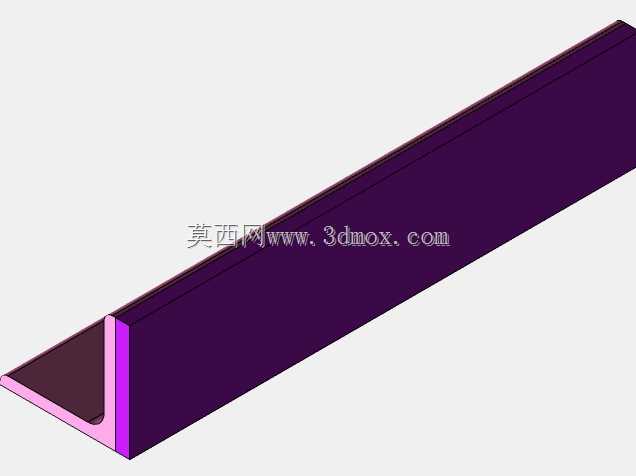

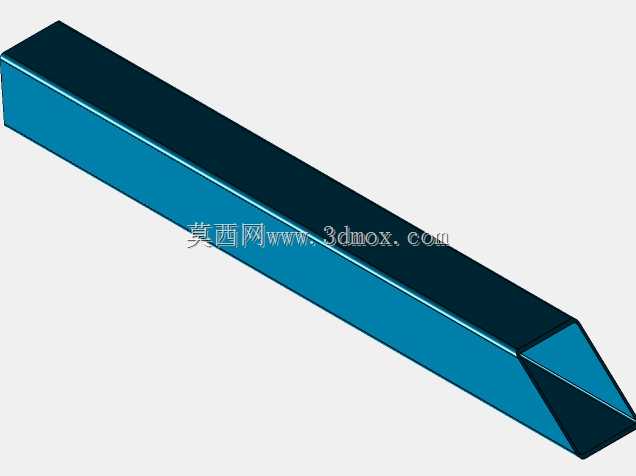

　　从结构细节来看，输送面的运行速度设定在较低区间，既可以保证废料能稳定被带走，也不会因为速度过快造成物料抛洒，机架主体采用型材拼接的结构，整体刚性足够，不会因为长距离输送出现中段下挠的问题，所有和物料接触的部位都做了平滑处理，没有容易挂住果渣的尖角、缝隙，日常清洁时可以直接用高压水冲洗，不会有清洁死角。

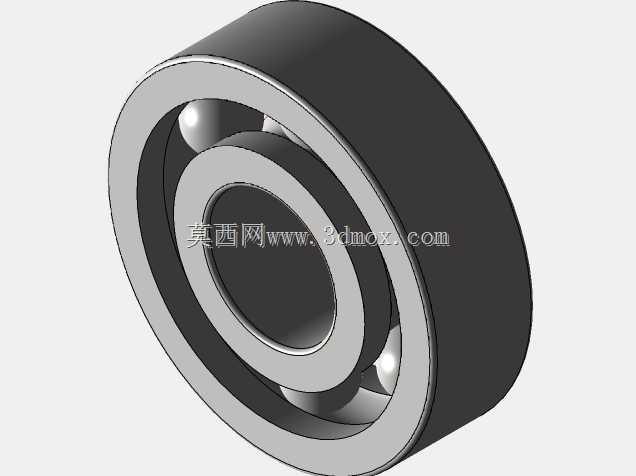

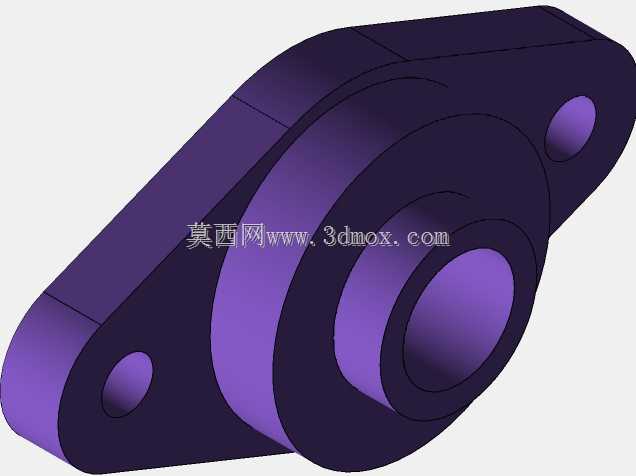

　　在实际选型适配时，需要注意设备的进料端高度要匹配上游工位的出料口高度，保证废料能自然落到输送带上，出料端的位置要对准收集容器的进料口，避免落料偏差，同时如果输送距离较长，可以在中段增加辅助支撑支座，进一步提升机架的稳定性。这类输送结构除了用于果类垃圾输送，也可以适配其他小颗粒、湿黏类的轻工产线废料转运，只需要对应调整皮带的材质和挡边高度即可，整体结构的通用性较强，维护点也比较少，只需要定期检查皮带磨损情况、给驱动端轴承加注润滑脂就能长期稳定运行。

　　设计建模过程中，对各个安装支座的位置做了等距排布，保证安装时的受力均匀，驱动端的传动部件做了独立的装配体设计，可单独拆分维护，皮带部分做了仿真装配，能直观展示运行时的状态，方便后续做工程图导出或者结构修改，所有连接部位的紧固件都做了标准化选型，采购替换时不需要单独定制，能降低后期的维护成本。
