立式多滤元生物抛光过滤罐体结构

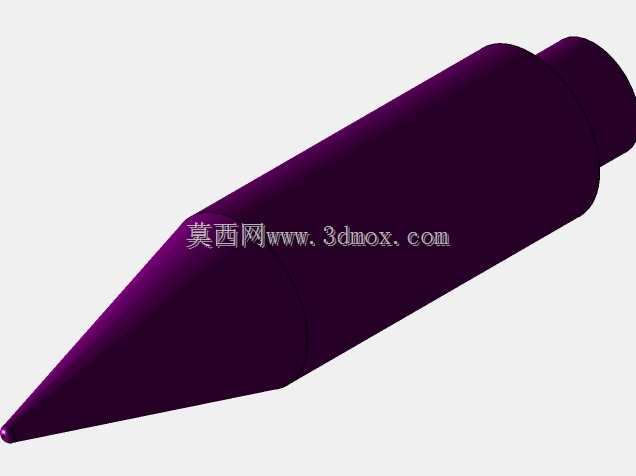

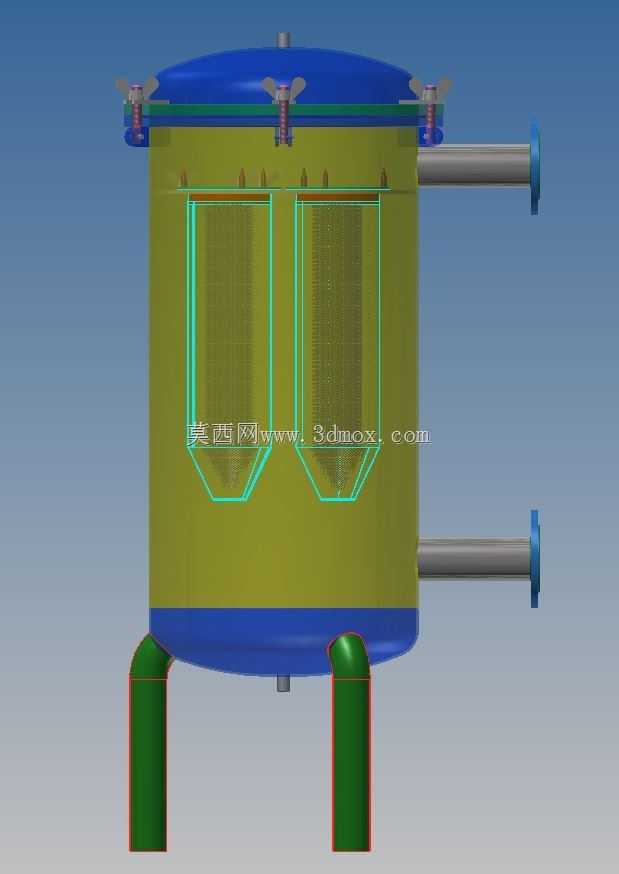

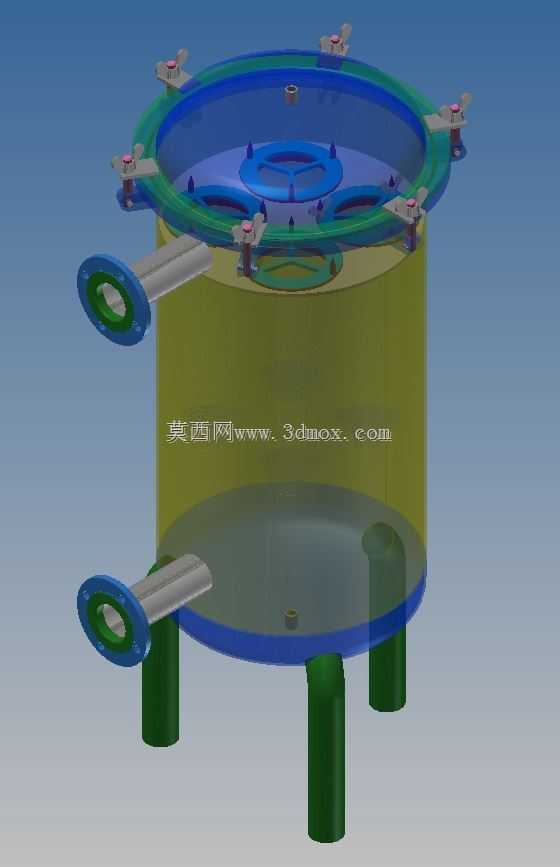

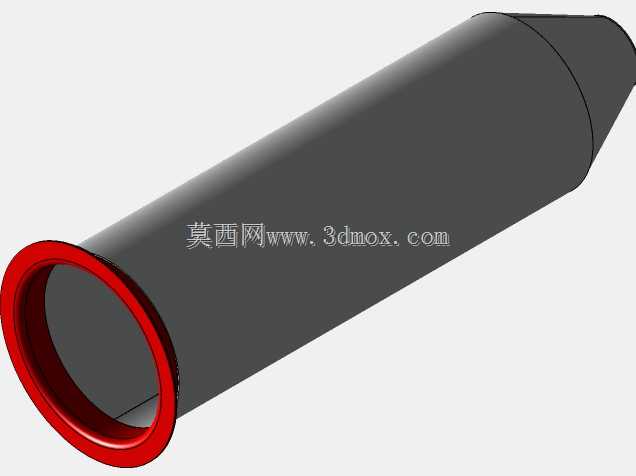

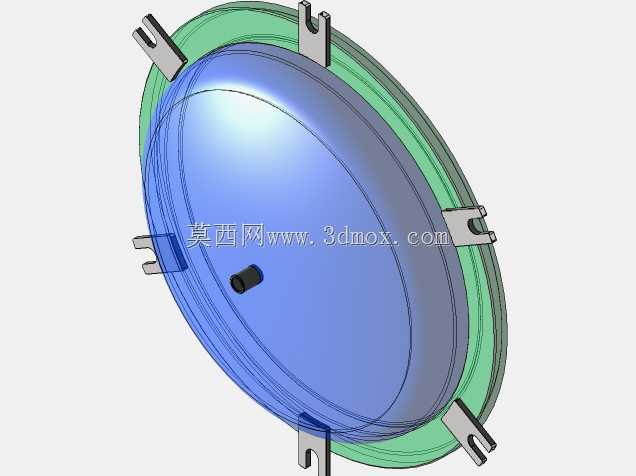

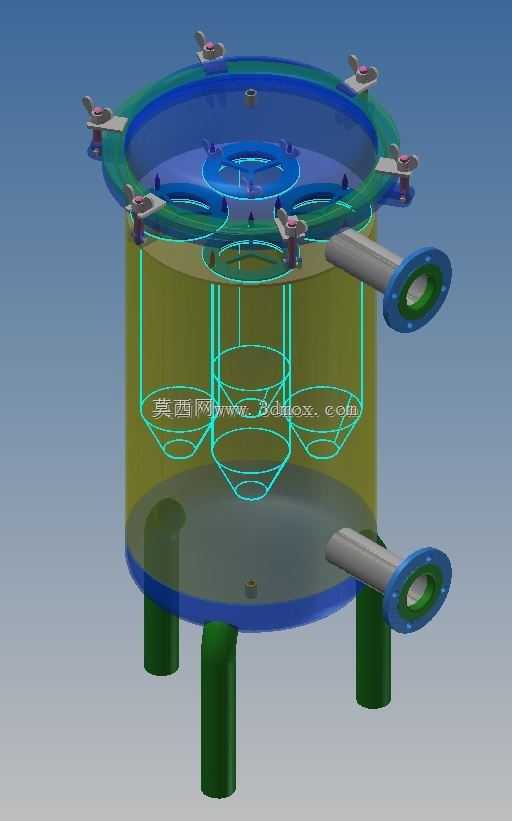

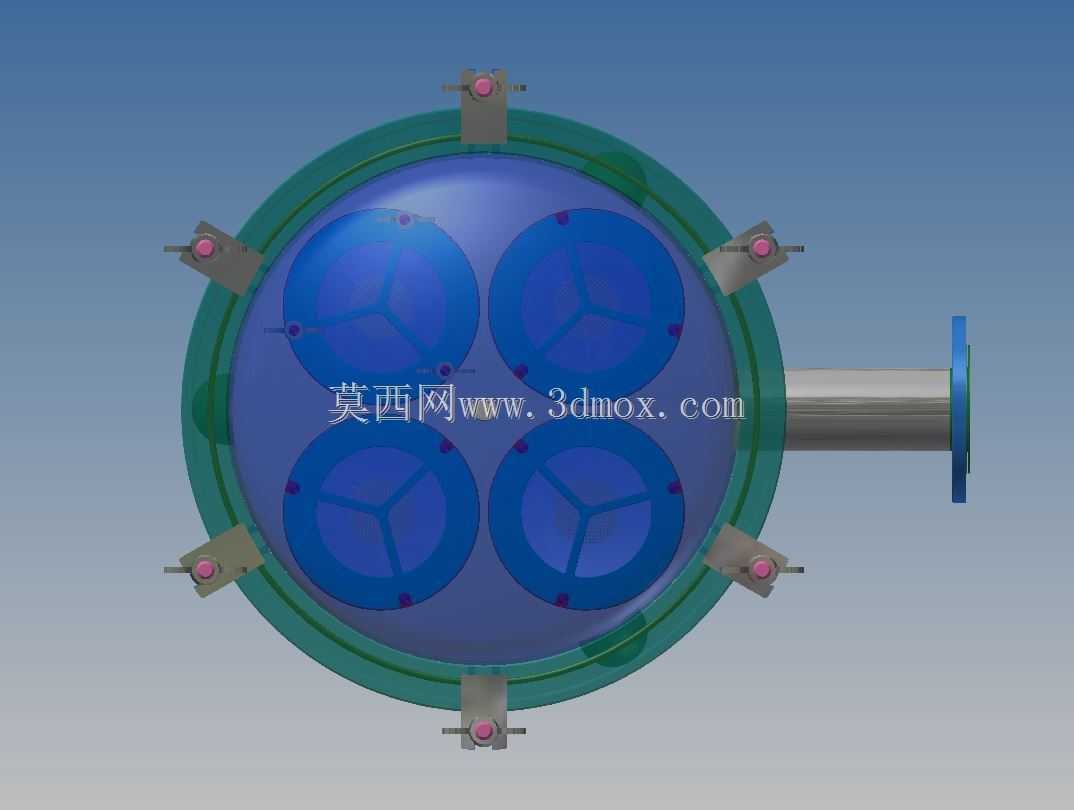

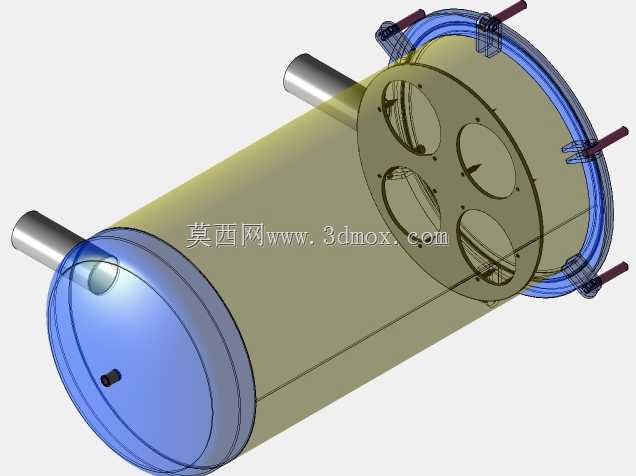

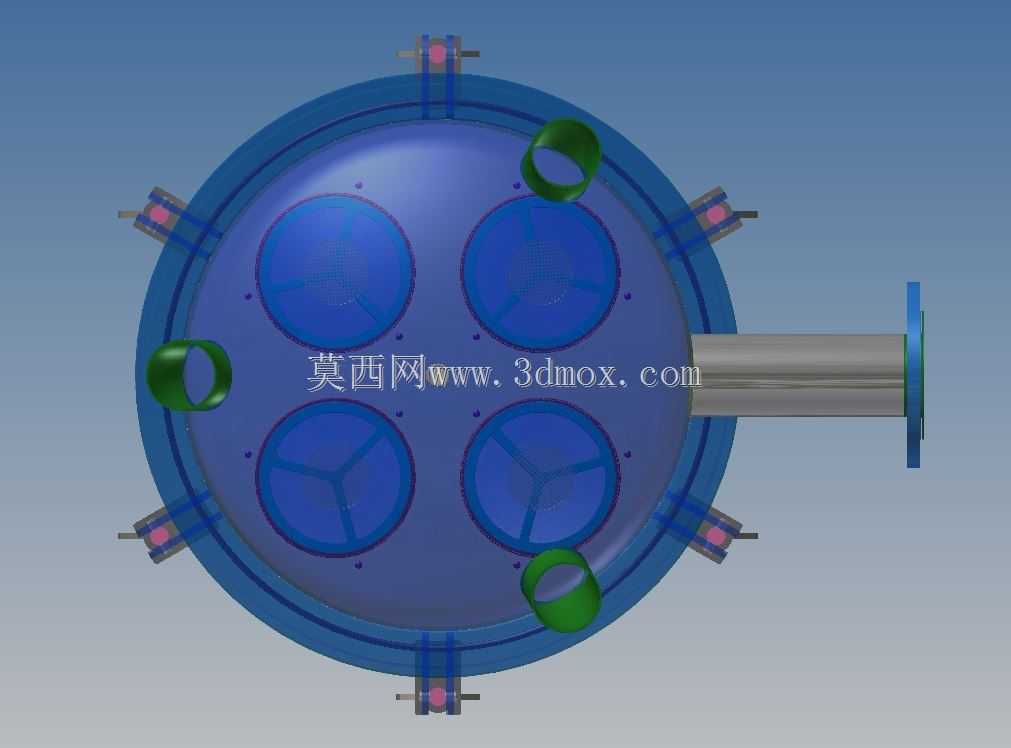

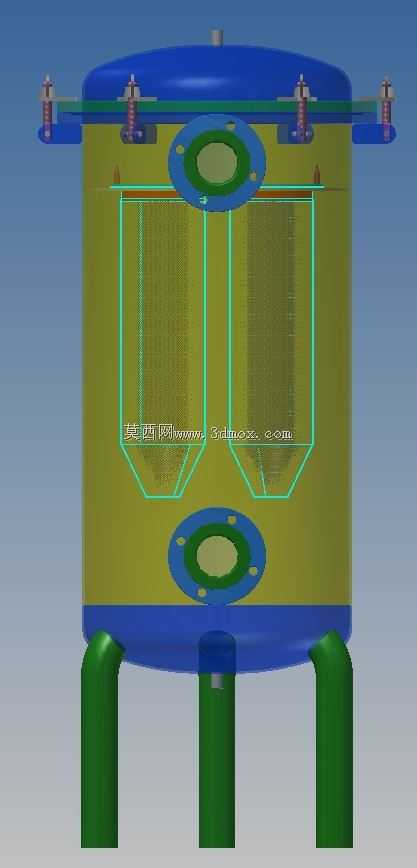

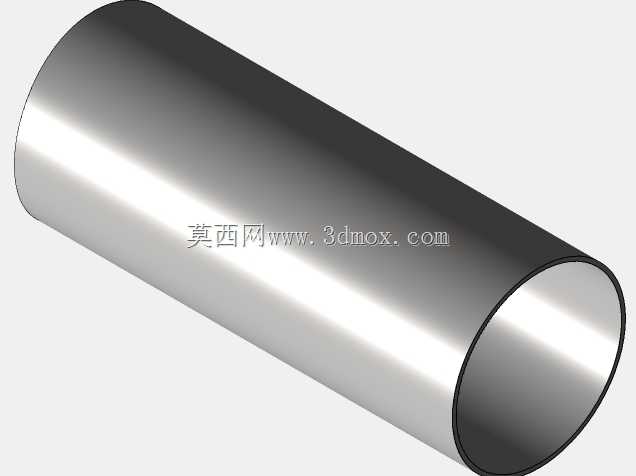

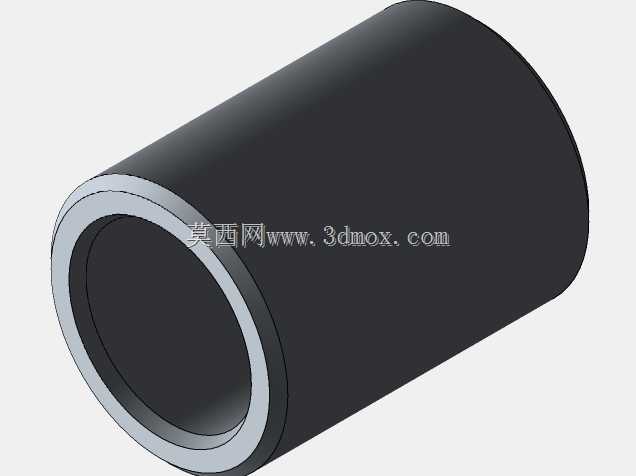

　　这套过滤设备的三维结构，针对生物制剂、精细化工流体的终段抛光过滤工况设计，区别于常规粗效过滤设备，其核心作用是截留流体中微米级的细碎杂质、生物代谢残体与絮凝颗粒，保障出料流体的浊度、颗粒度指标满足下游工艺要求，常见于生物发酵液后处理、医药中间体精制、电子级纯水精处理等对过滤精度有严苛要求的生产场景。从结构布局来看，设备采用立式承压罐体设计，筒体段做了透明化结构处理，可直观看到内部阵列排布的多组滤元安装位，这种多滤元并行排布的设计，能在有限的罐体直径范围内最大化过滤通流面积，降低单支滤元的面流速，既可以提升单次过滤的容污量，延长滤元更换周期，也能减少高流速下滤元表层的滤饼压实问题，保障过滤过程的通量稳定性。罐体顶部采用快开式压盖结构，

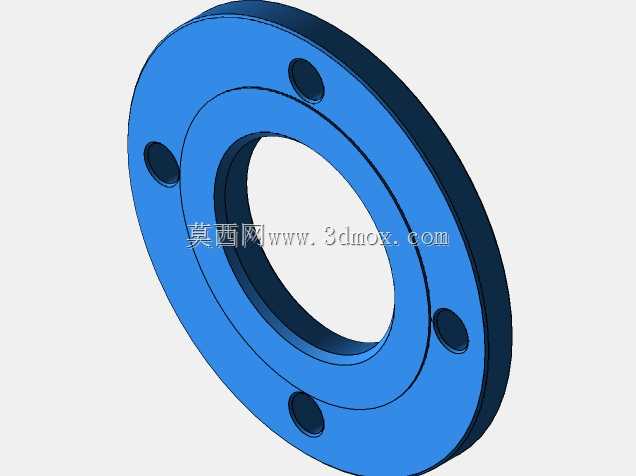

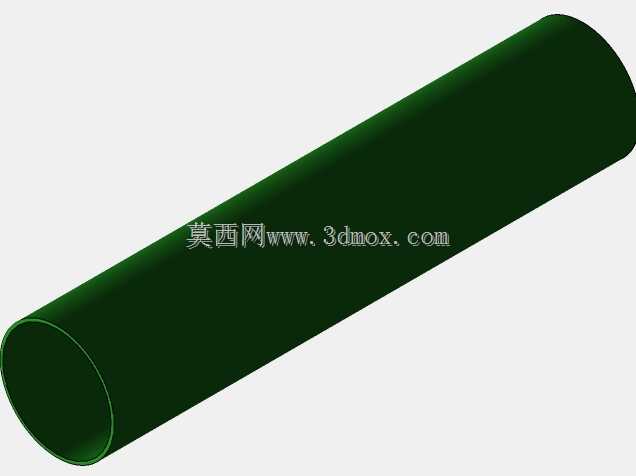

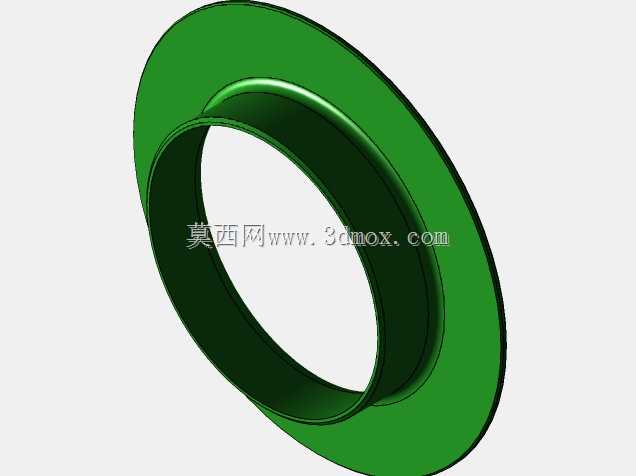

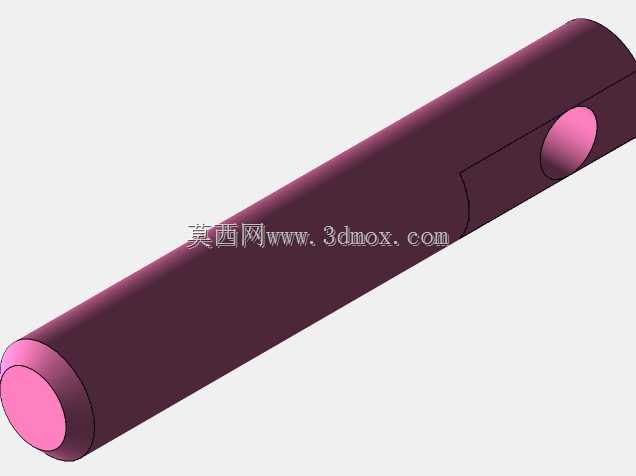

　　沿法兰周向均匀布置的快开锁紧件，无需大型拆装工具即可完成上盖的开启与锁止，方便运维人员快速更换内部滤元、清理罐底沉积的杂质，相比螺栓紧固的法兰结构，能大幅缩短设备停机维护的时间，适配连续化生产的运维需求。上盖中心设置的排气结构，可在设备初始进料阶段排出罐内积存的空气，避免气阻导致的通流不畅、滤元局部气蚀损伤问题；罐体侧壁上下布置的两组带法兰接管，分别作为进料与出料接口，法兰的密封面尺寸、螺栓孔位匹配通用工业管路标准，可直接与现场工艺管路对接，无需额外制作转接件；罐体底部设置的三支支腿，将罐体整体抬升离安装基面足够高度，既可以为底部排污口预留操作空间，也能避免罐底长期接触基面出现积液腐蚀问题。设计过程中，

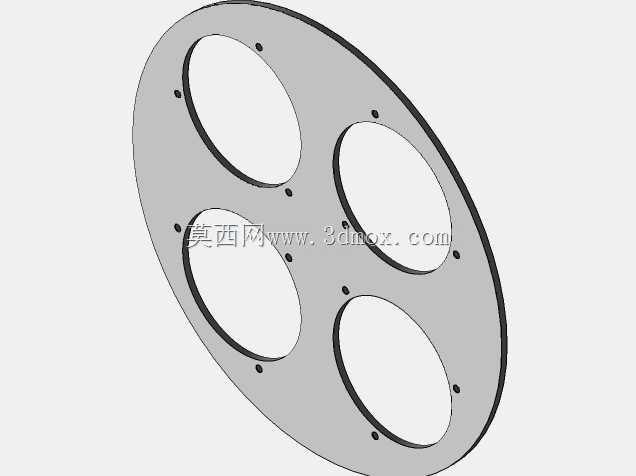

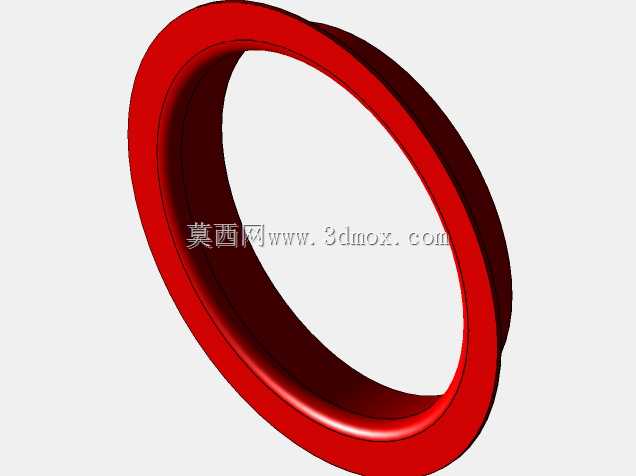

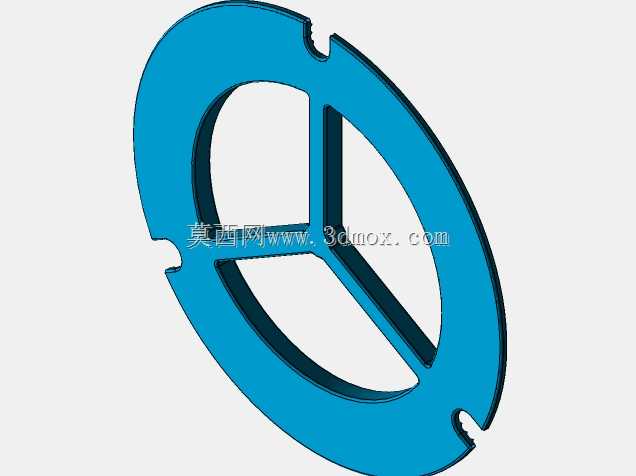

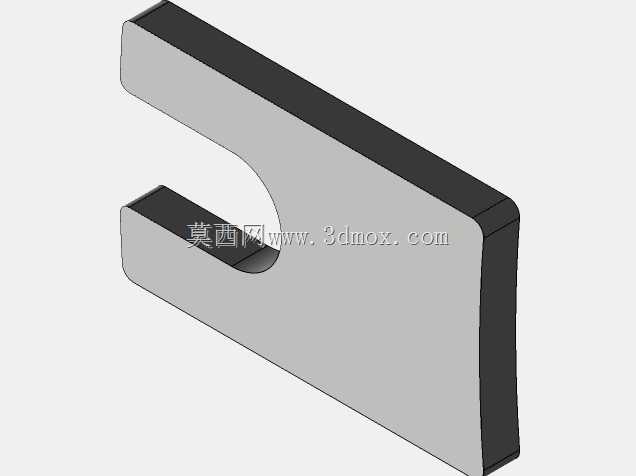

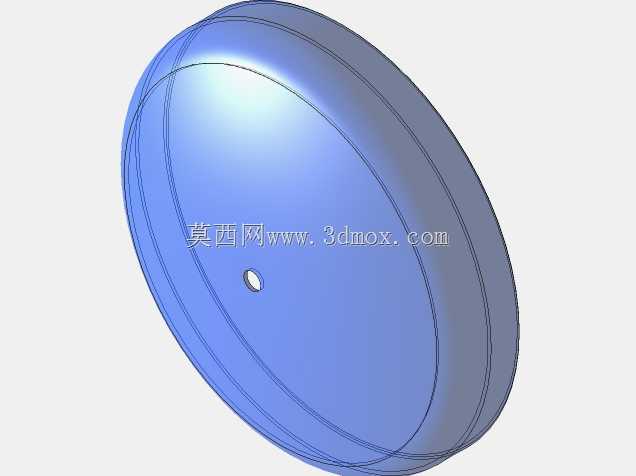

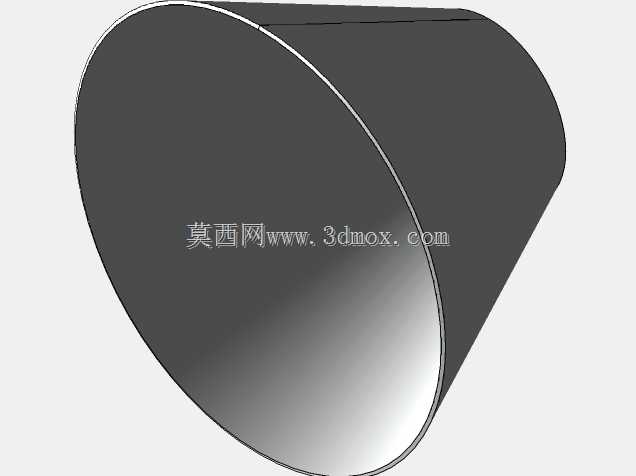

　　罐体的壁厚取值结合了常规工况的承压需求，筒体内壁做圆弧过渡处理，无直角积料死角，配合内部滤元的排布角度，可在反冲洗环节让冲洗水流完整覆盖所有滤元表面与罐体内壁，减少残留物料的积存，避免不同批次物料生产时的交叉污染。滤元的安装定位结构做了同轴度限位设计，每支滤元的上下端都设置了定位卡槽，安装时可快速卡入到位，避免运行过程中滤元偏移导致的流体短路、过滤失效问题；罐体上下端的封头采用圆弧旋压结构，相比平封头受力更均匀，可承受更高的工作压力，降低承压状态下的结构变形量。安装边界方面，设备的外接管路接口均伸出罐体侧壁一定长度，预留了法兰螺栓的拆装空间，支腿底部设置了安装固定板，可通过膨胀螺栓直接固定在混凝土基础或者钢架平台上，

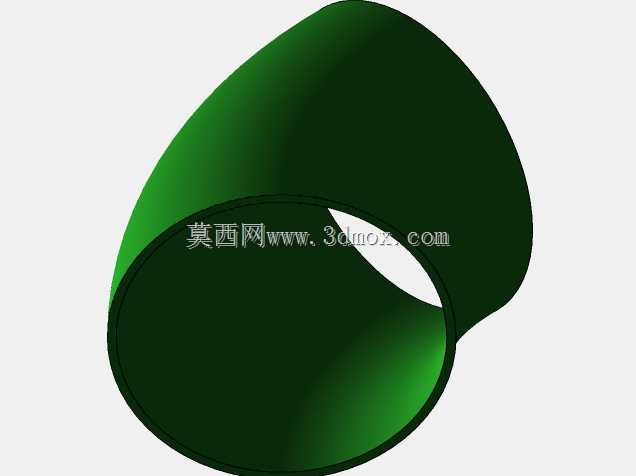

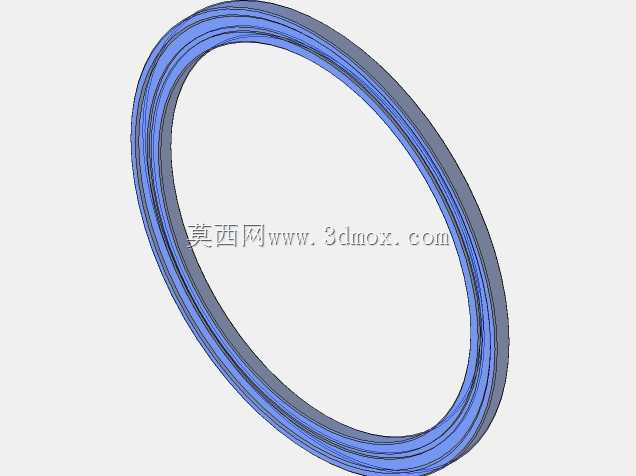

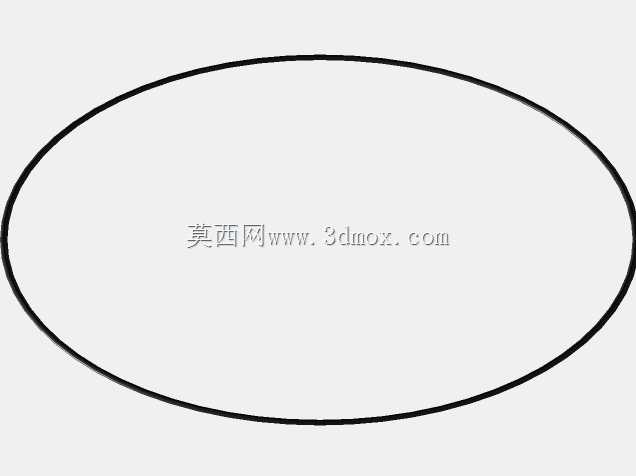

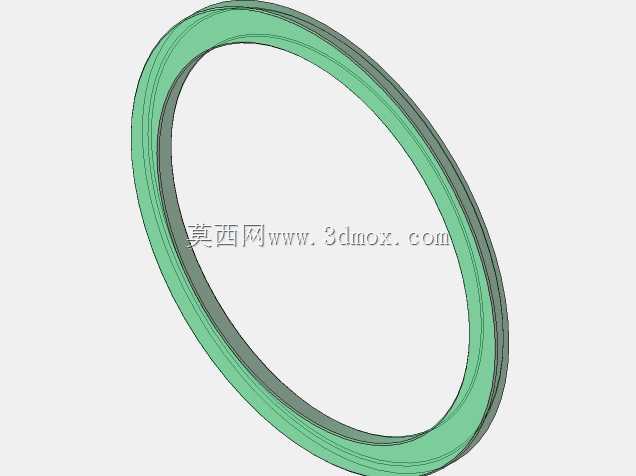

　　安装时需保证罐体的垂直度偏差在允许范围内，避免内部滤元偏斜影响密封效果；设备整体的重心落在三支支腿的支撑中心区域，满料运行时的稳定性充足，无需额外加装辅助固定结构。在实际工况适配性上，这种结构的过滤设备可根据处理流体的特性更换不同精度、不同材质的滤元，从聚丙烯熔喷滤元到烧结金属滤元均可适配，无需改动罐体主体结构，能覆盖从常温常压到一定温度压力的多类过滤工况，罐体的密封结构采用耐腐密封圈，可适配弱酸碱类流体的过滤需求，减少流体对密封件的腐蚀老化，延长密封件的更换周期。
