20公称直径法兰式管道滤网结构

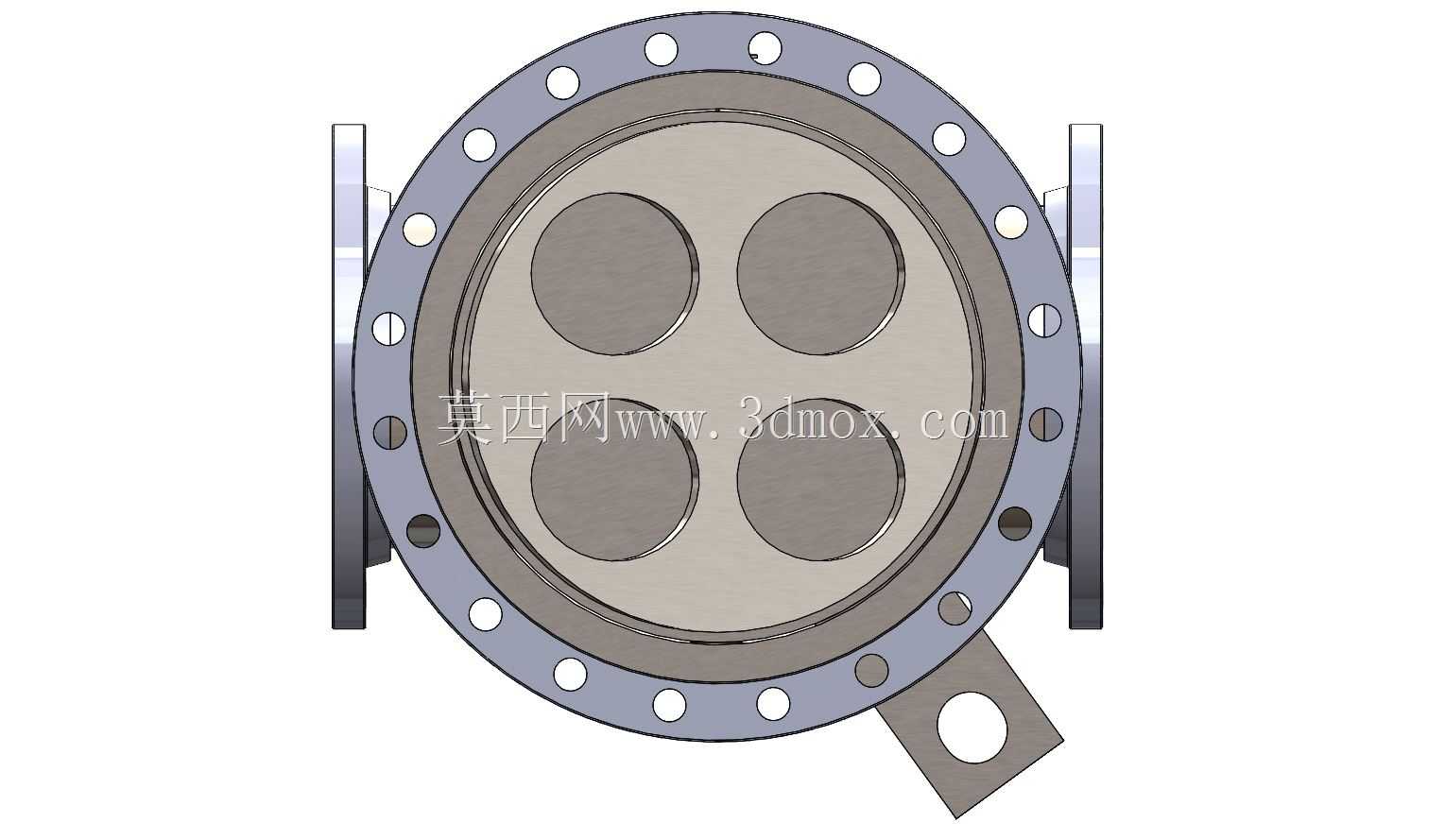

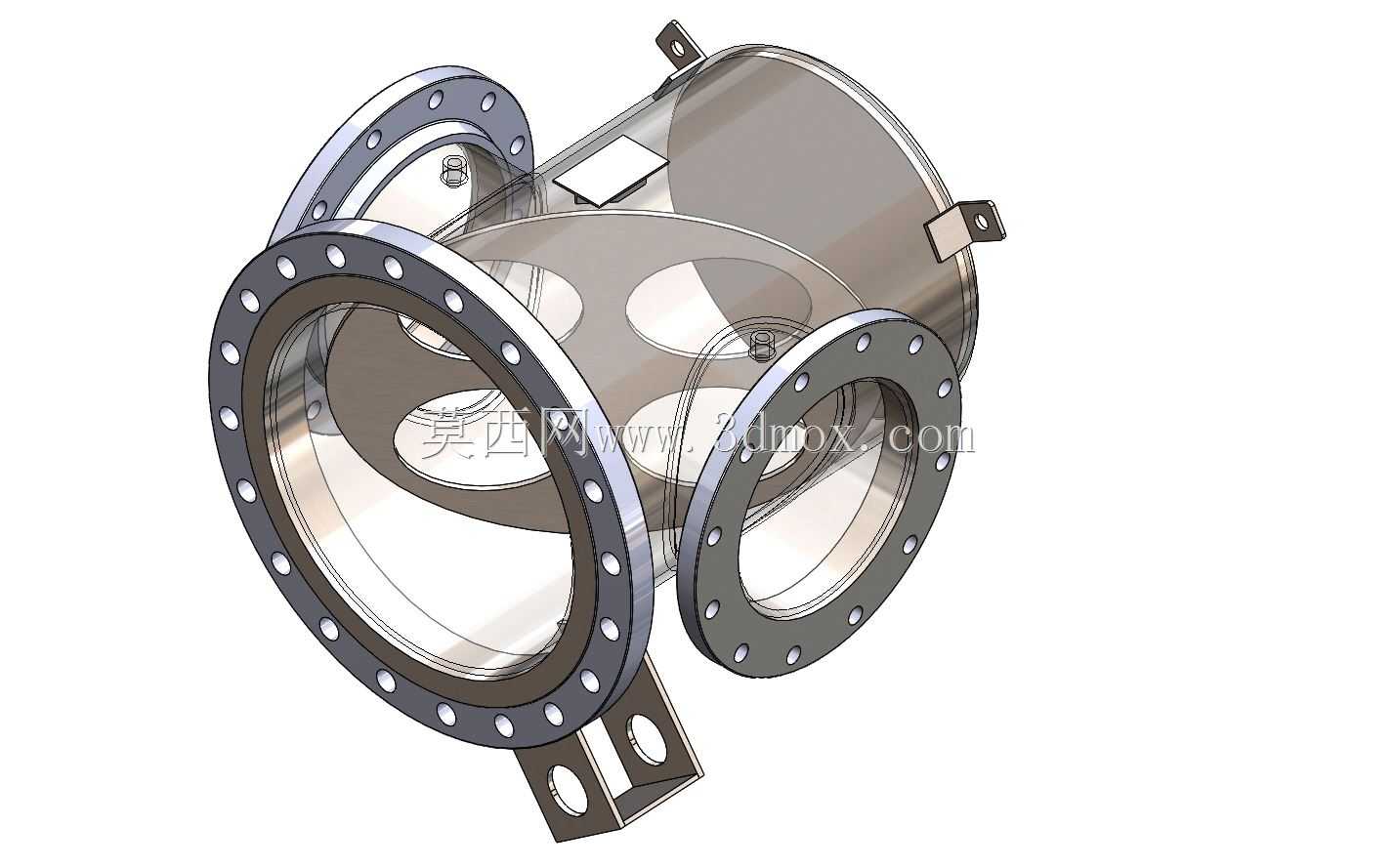

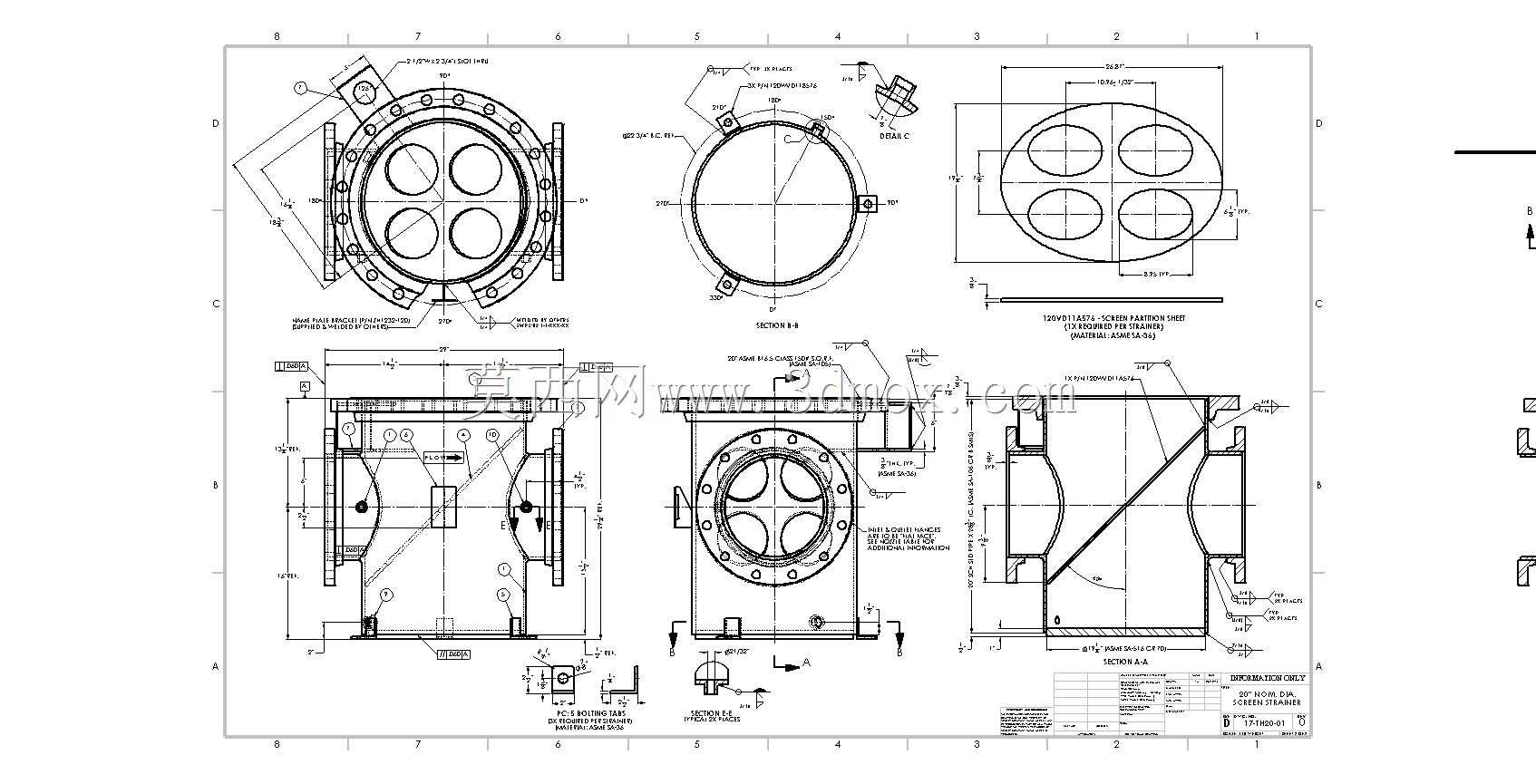

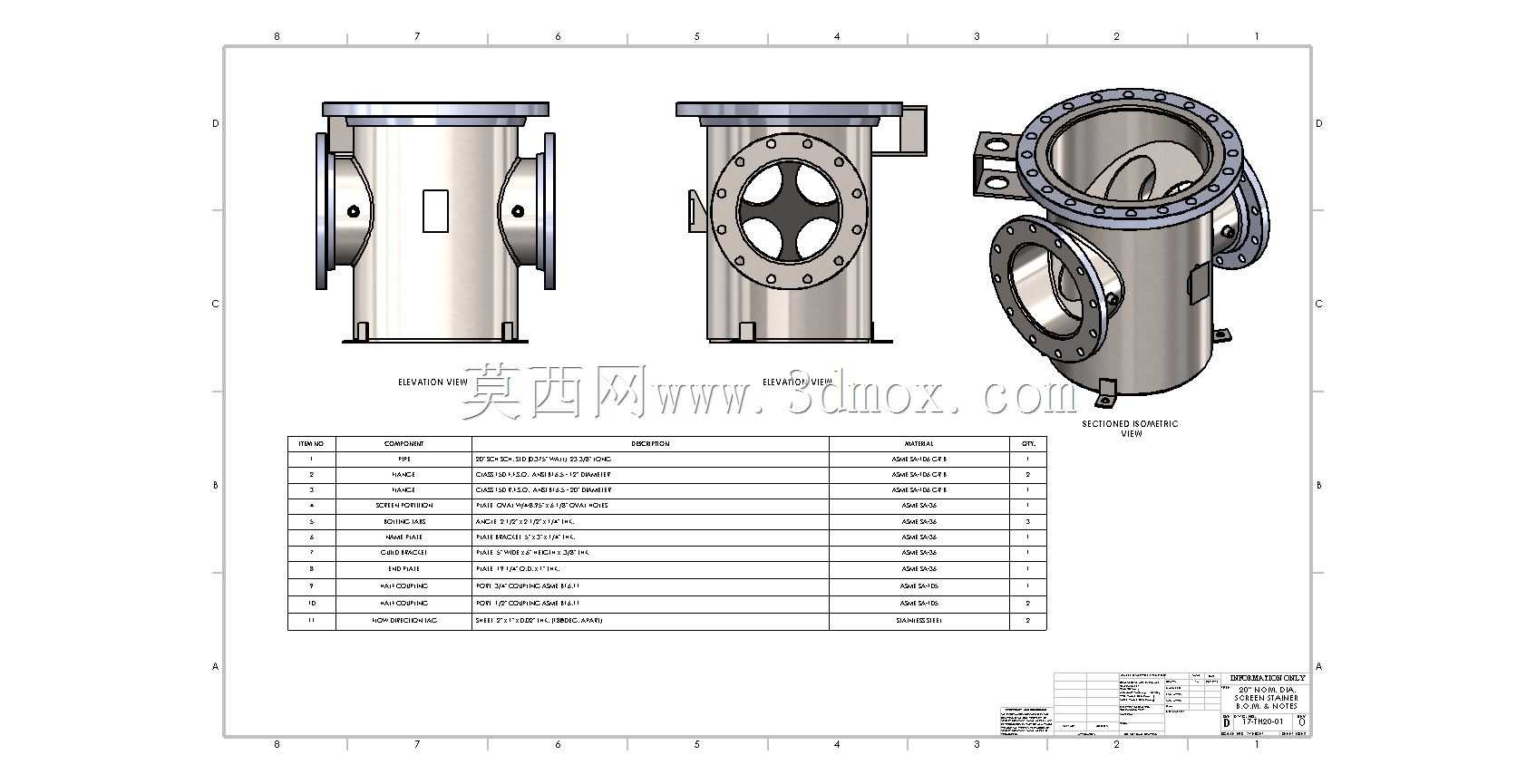

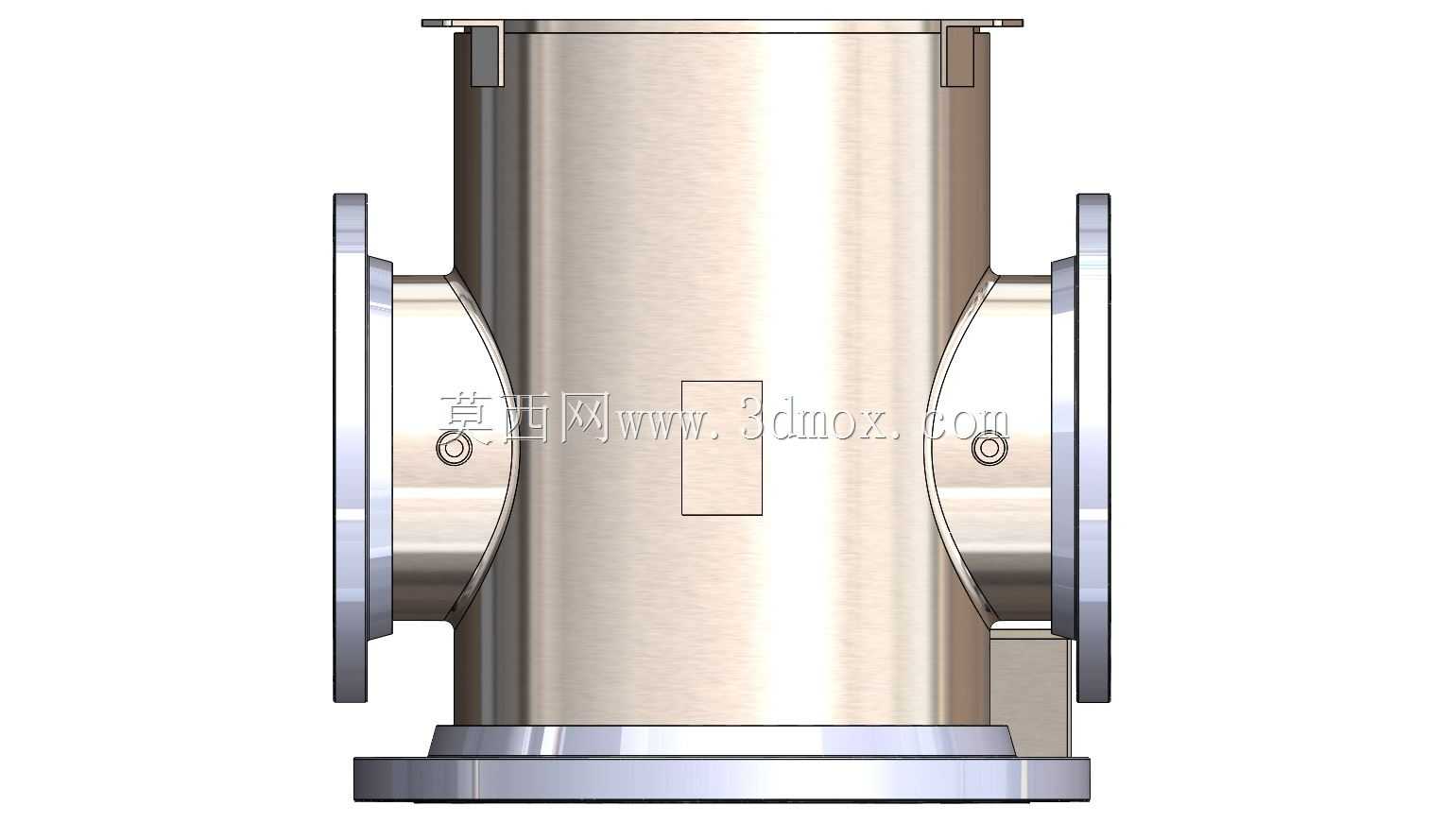

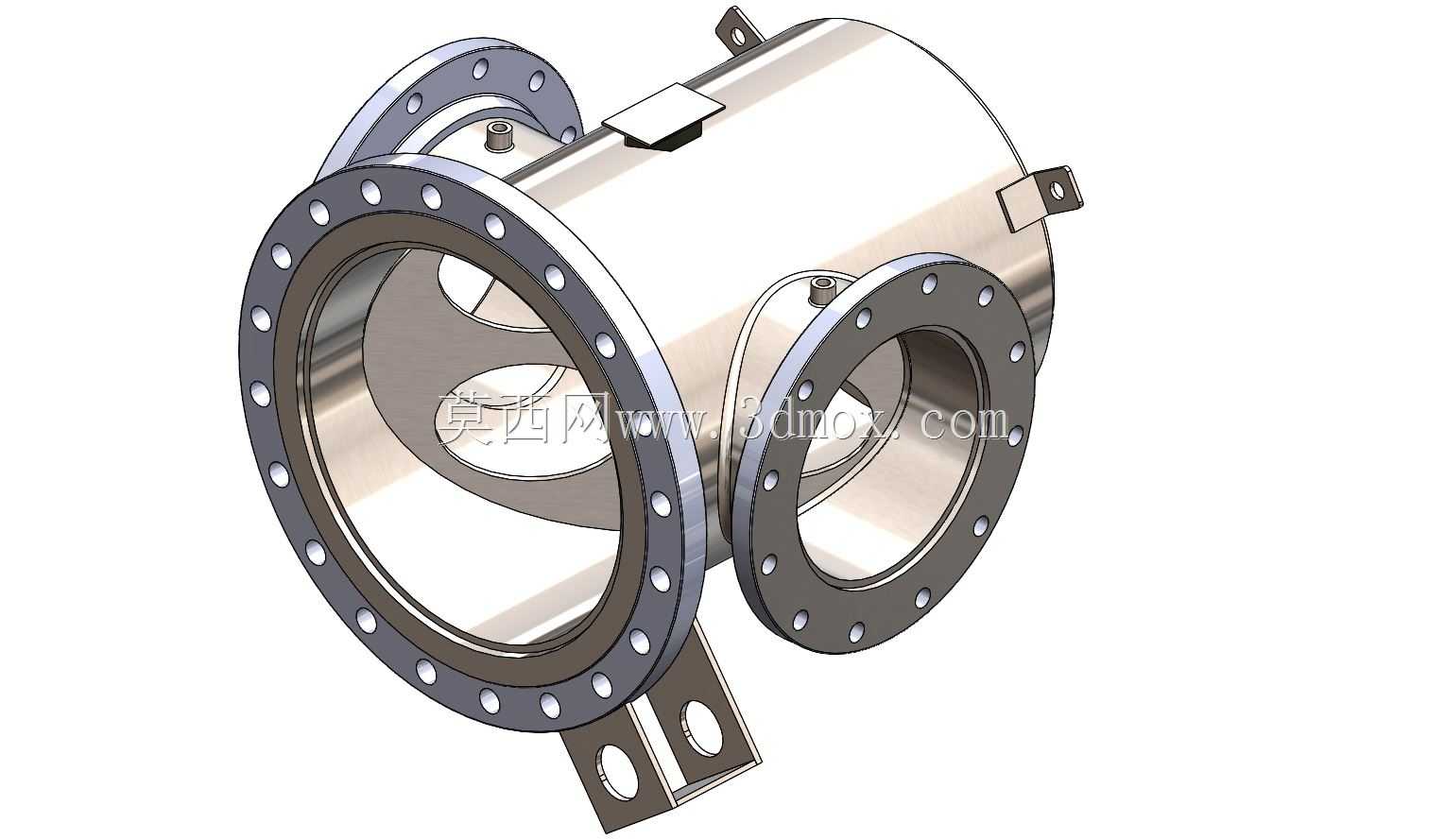

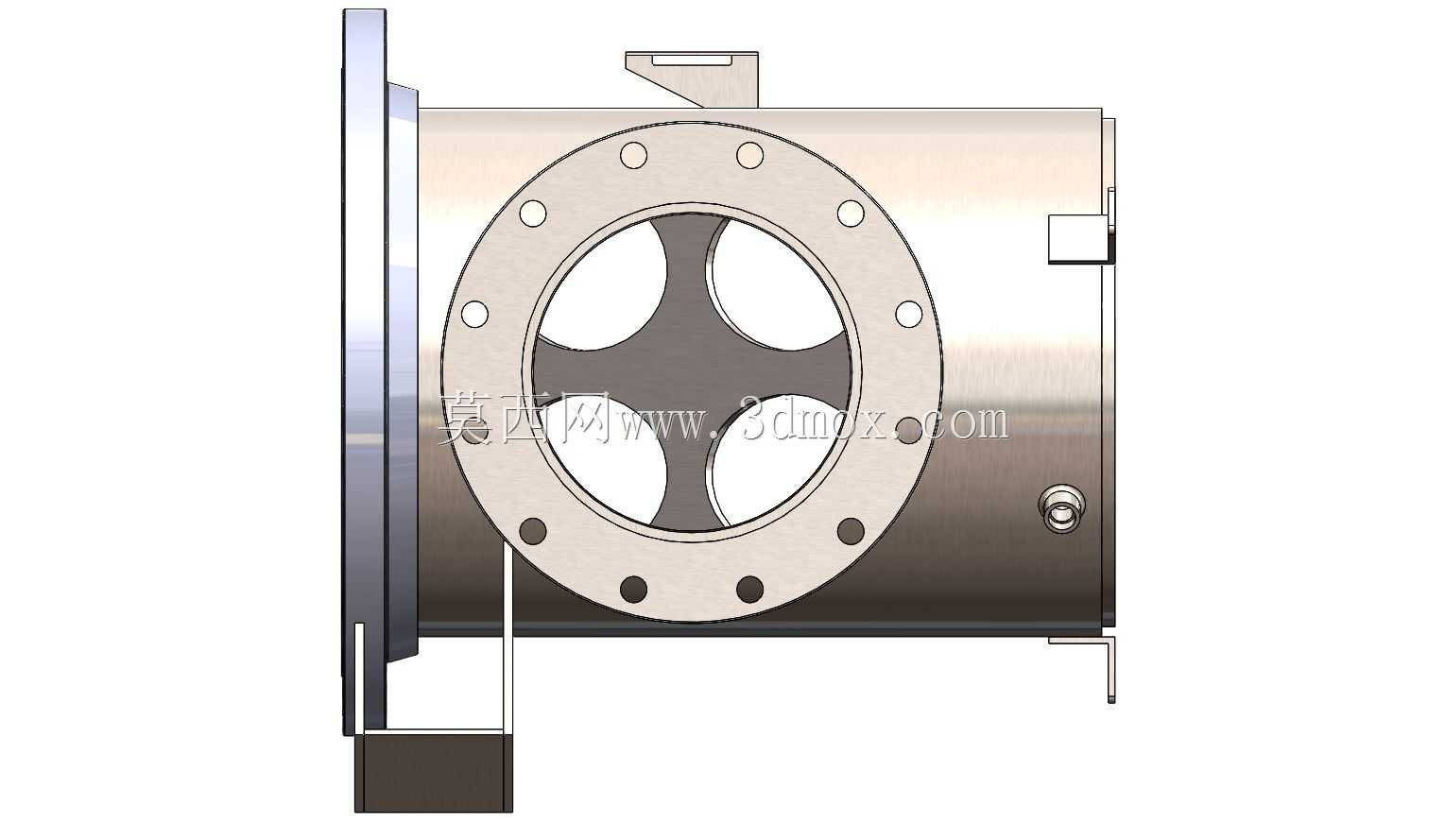

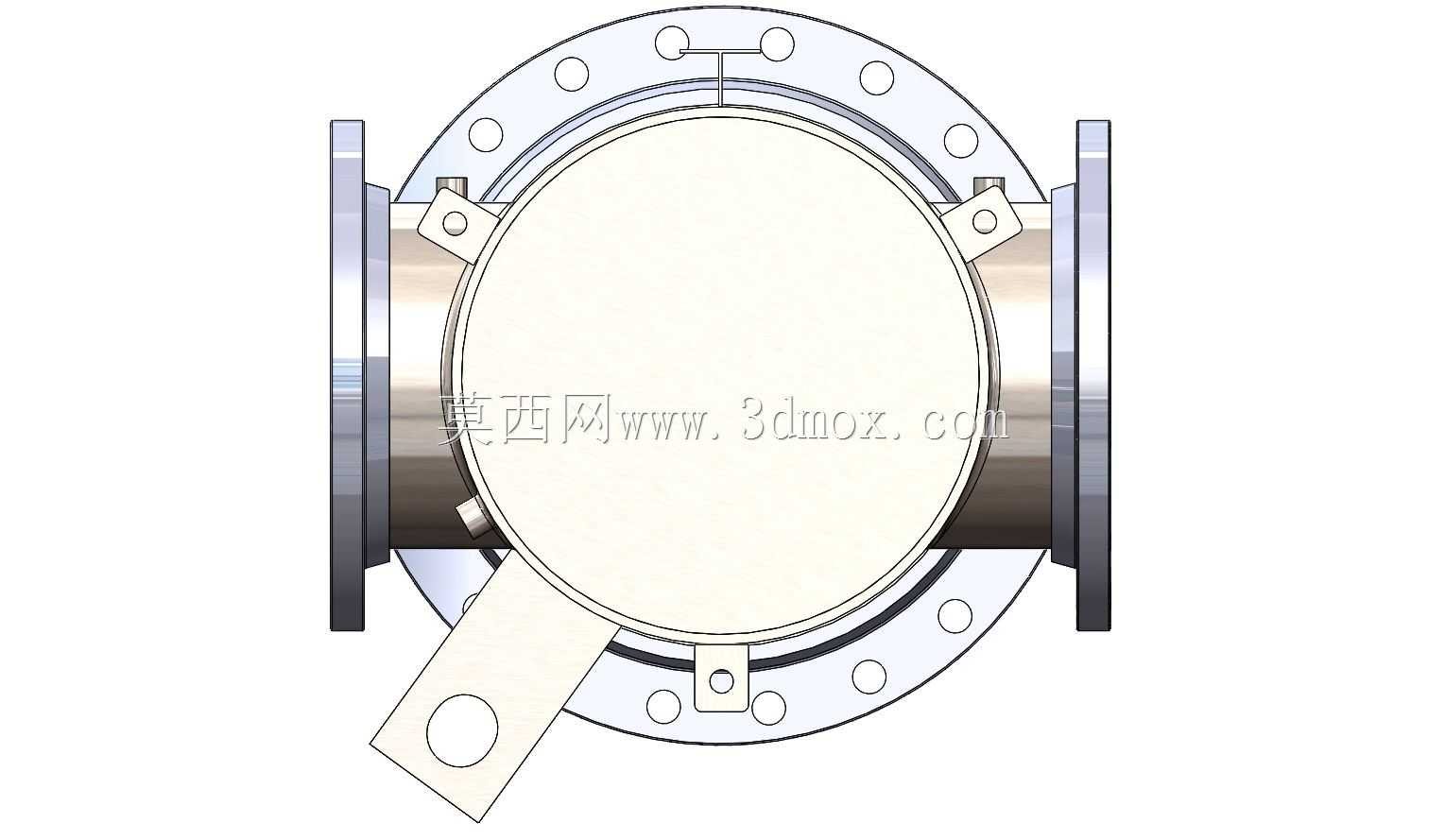

　　在流体输送管路系统中，这类法兰连接的筒体式滤网组件是保障介质洁净度的核心部件，常被应用在化工流体输送、市政给排水、工业循环水系统以及轻工物料输送的管段节点上，用来拦截流体中裹挟的固体颗粒杂质，避免杂质进入后端精密阀门、泵体或者换热设备，造成流道卡涩、密封面磨损或者换热效率下降的问题。从结构设计来看，整体采用直通筒体加侧向接口的布局，主筒体两端设置带螺栓孔的平焊法兰，能够直接和同公称通径的管路法兰对接，法兰盘上的螺栓孔沿圆周均匀排布，安装时可根据现场管路走向调整周向安装角度，适配不同的管线排布需求。侧向的异径法兰接口可作为旁通流道或者排污、压差检测的接入口，筒体外部焊接的带孔安装支耳，能够将整个组件固定在管路支架上，

　　抵消管路运行时产生的振动载荷，避免法兰连接处受额外弯矩出现密封泄漏。设计过程中首先要匹配管路的公称通径与压力等级，法兰的密封面形式、螺栓孔中心距都要和对应标准的管路法兰保持一致，筒体的壁厚需要根据额定工作压力计算校核，既要承受内部流体的静压，也要考虑水锤工况下的瞬时冲击载荷。内部的滤网组件采用可拆式结构设计，日常维护时只需拆开端部法兰就能取出滤网进行清理或者更换，不需要将整个筒体从管路上切割拆除，大幅降低运维的工作量。筒体上的小型凸台接口可用来安装压差传感器，实时监测滤网前后的压力差，当压差值达到设定阈值时就提示运维人员进行滤网清理，避免滤网堵塞造成管路通流能力下降。安装边界上需要预留端部法兰的拆装操作空间，

　　侧向接口周边也要留出足够的仪表安装或者旁通管路连接的空间，支耳的安装孔位要和现场支架的安装孔位匹配，保证安装后整个组件的受力均匀，不会因为管路热胀冷缩产生额外的内应力。这类滤网结构的流道设计尽量减少了直角转弯，降低流体通过时的局部阻力损失，避免在组件内部形成流道死区造成杂质沉积，筒体内部的过渡位置都做了圆弧处理，减少流体冲刷造成的局部磨损，延长整体的使用寿命。
