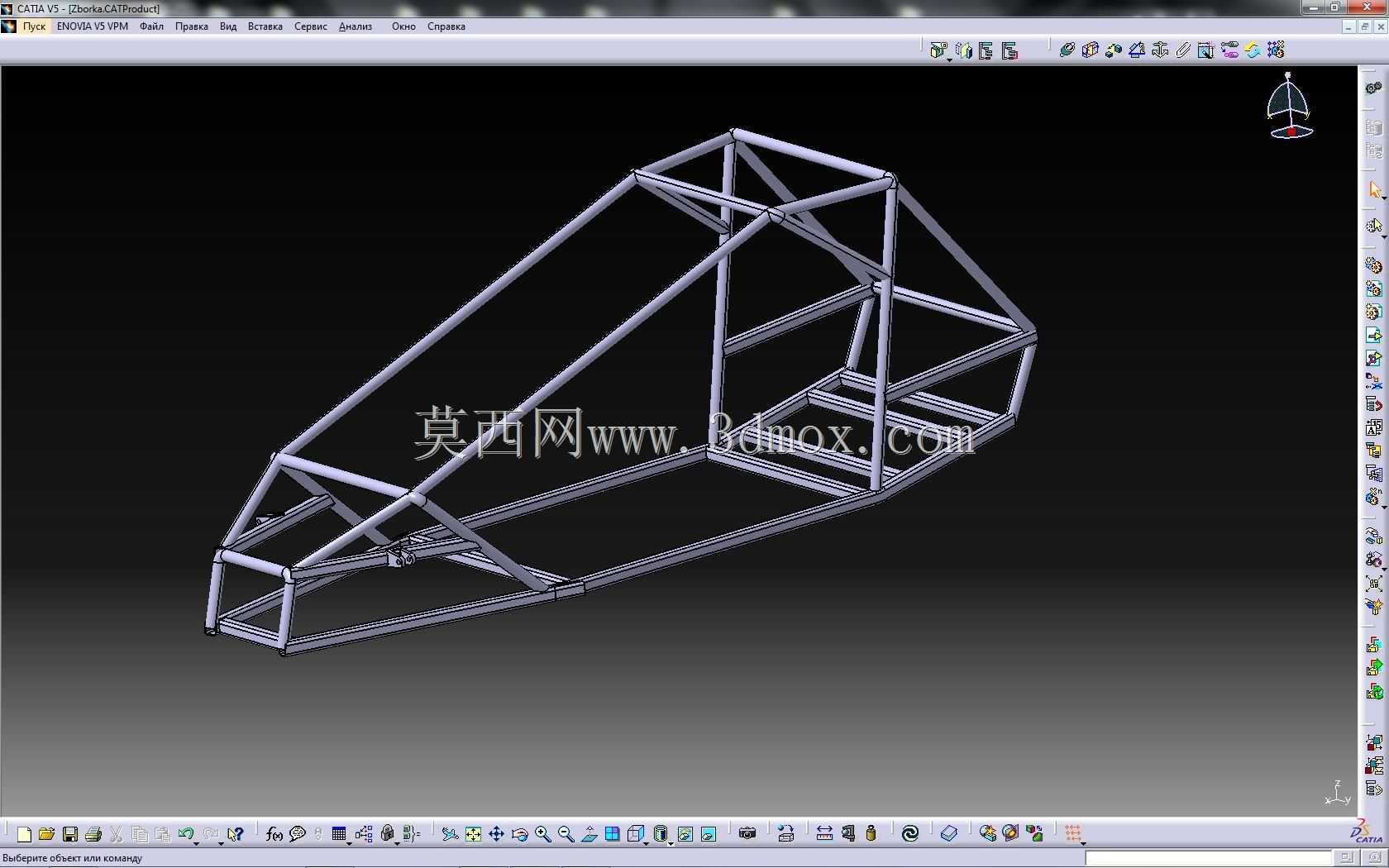

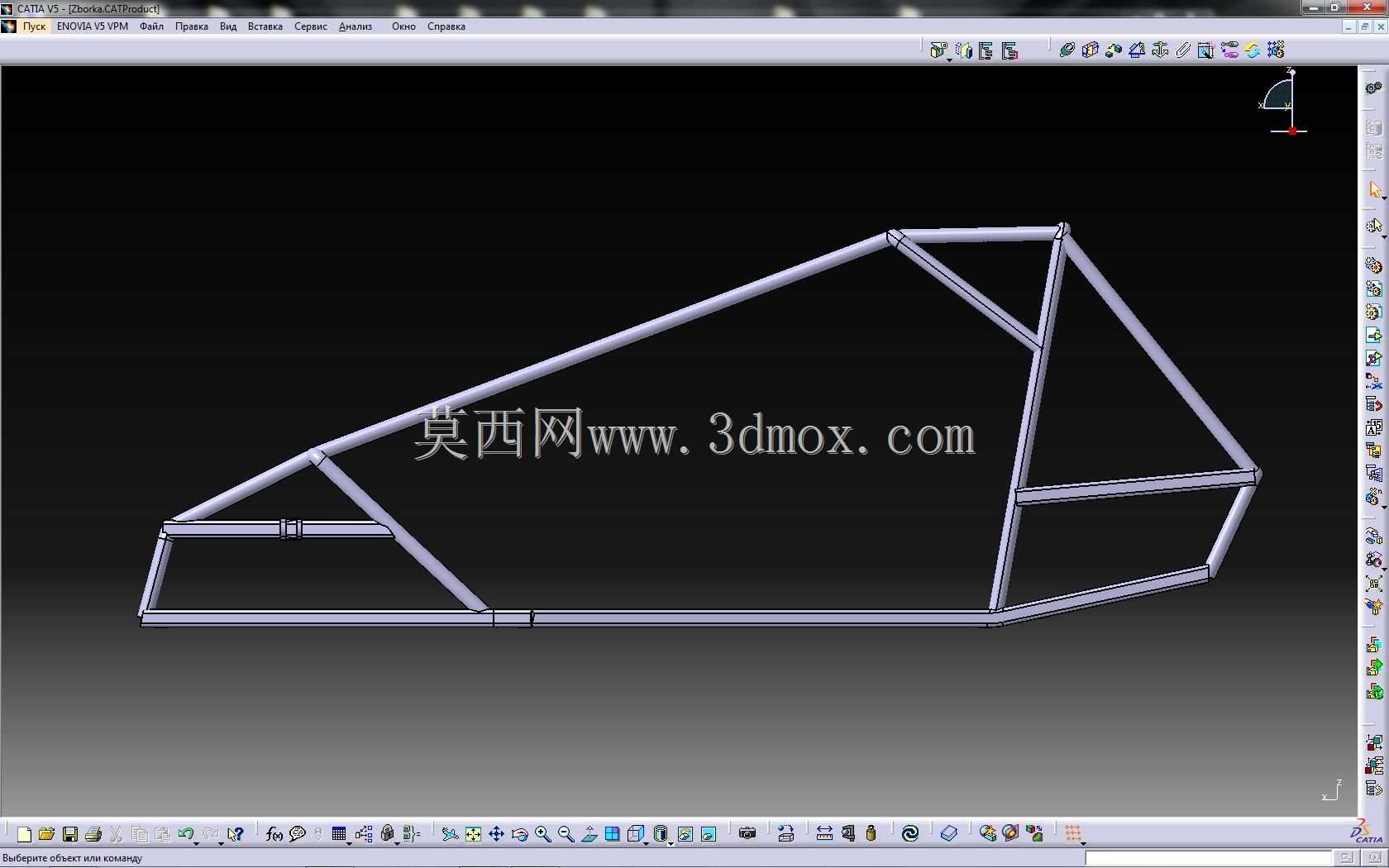

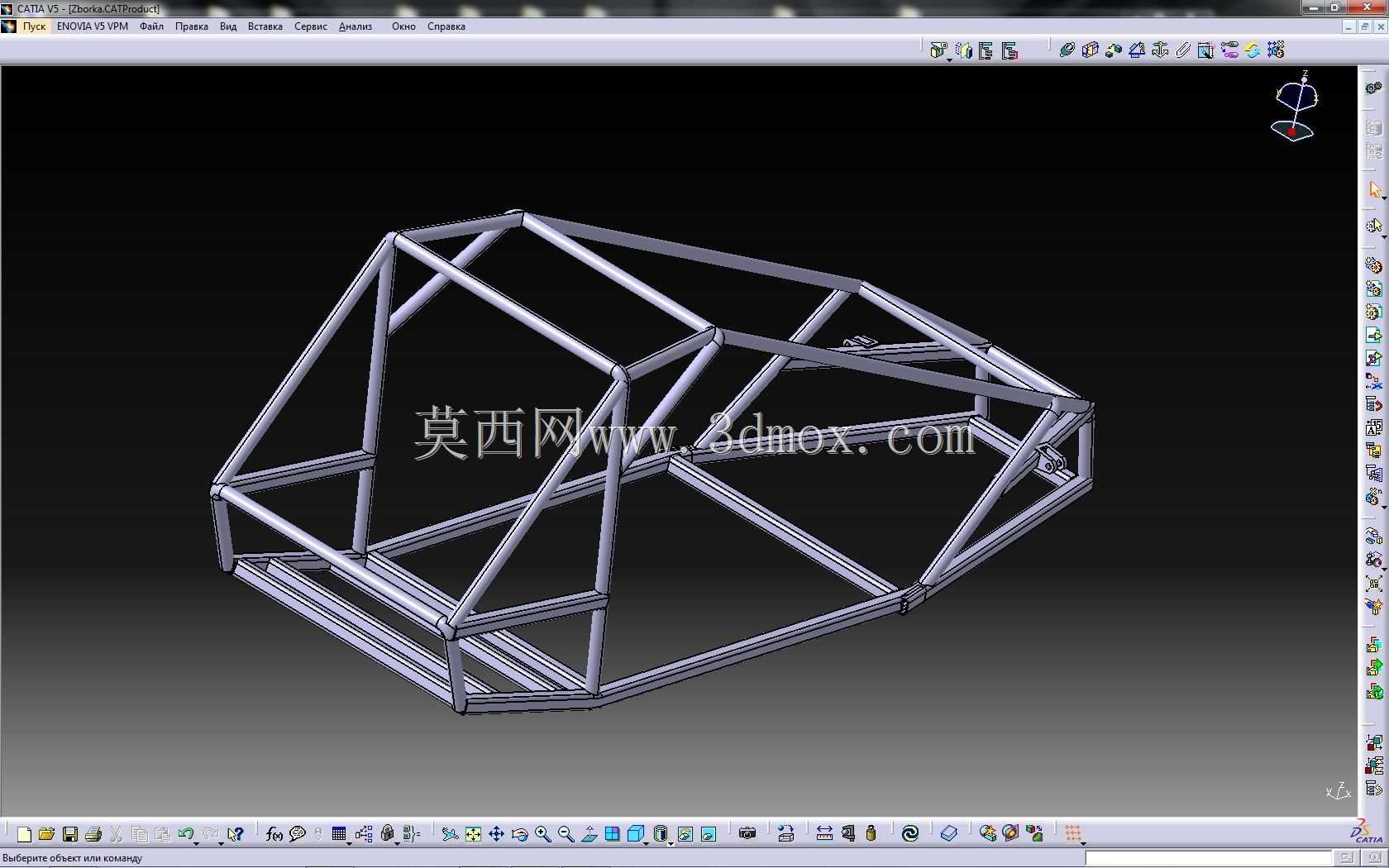

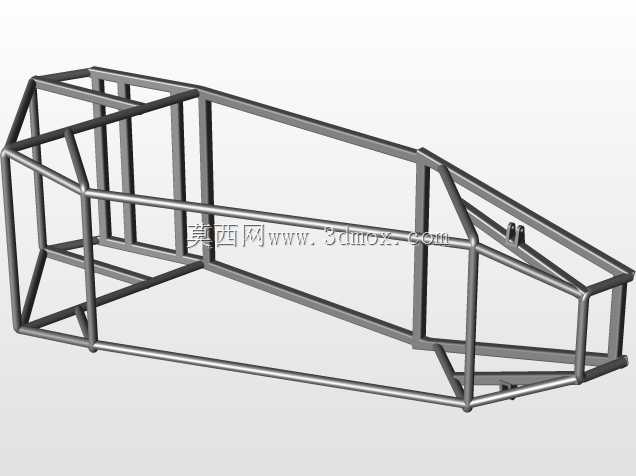

钢管桁架式小型车辆承载车架结构

　　这款空间钢管桁架式车架，是小型非道路乘用车辆、小型竞技车辆的核心承载基体，日常在小型场地赛车、单人短途作业代步小车、校园方程式类参赛车辆的开发中应用十分广泛，区别于传统冲压焊接的一体式承载车身，这类桁架结构不需要大型冲压模具投入，小批量试制阶段的加工门槛更低，单台生产的改型调整也更灵活。从结构功能来看，整个车架承担了全车上所有部件的安装定位与载荷传递作用，前部预留的空间可直接布置转向机、制动总泵、前悬安装支座，中部的笼式框架是驾乘人员的生存空间，侧边防撞杆、顶部防滚横梁的排布，直接决定了车辆发生侧翻、碰撞时的结构安全冗余，后部的下层框架可直接固定动力单元、传动组件与后悬安装点，所有杆件的交汇节点都对应了外部覆盖件、座椅、油箱、

　　电控组件的安装位，不需要额外在管件上焊接多余的凸台就能完成大部分部件的定位。设计过程中优先遵循了载荷路径最短的排布逻辑，从轮边接收到的冲击载荷，会通过悬置点直接传递到相邻的斜向支撑管件，沿多根管件分散传递到整个框架，避免单根杆件承受过大的集中应力，所有管件的连接节点都避免了锐角交汇，相邻管件的夹角控制在30度以上，减少焊接过程中的应力集中问题，同时也能降低管件下料时的斜切加工难度。从安装边界来看，整个车架的宽度控制在常规小型单人车辆的合理范围内，两侧管件的外侧距离预留了覆盖件安装的间隙，不会出现轮胎转向时与框架干涉的问题，前部的悬置点孔位同轴度公差控制在0.1mm以内，保证转向轮的定位参数符合设计要求，

　　中部驾乘区域的横向宽度满足常规座椅的安装尺寸，驾乘人员的肩部、腿部与周边管件的预留间隙符合安全设计规范，后部动力舱的框架尺寸适配常规小型单缸动力单元、电机驱动单元的安装需求，下层框架的离地高度满足非铺装路面的通过性要求，避免行驶过程中管件底部被路面凸起磕碰。这类桁架车架的管件选型多采用薄壁无缝钢管，在保证整体结构刚度的前提下尽可能降低自重，相比同承载能力的钢板冲压焊接车架，整体重量可降低30%左右，对于小型动力的车辆来说，自重降低直接带来动力响应提升、能耗下降的实际收益。在实际试制过程中，这类框架结构可以通过专用的弯管设备完成管件弯折，配合专用的组焊工装就能保证各安装点的位置精度，不需要复杂的冲压、钣金工序，非常适合小批量定制车辆、参赛原型车的开发场景，结构本身的开放性也方便后期调试过程中对部件位置进行调整，不需要对整体框架做大范围改动就能完成不同配置部件的适配。
