Vaz车型4x98规格车轮隔套垫片结构

　　在乘用车辆底盘行走系统的轮端连接结构中，这类适配Vaz车型4x98孔距的车轮隔垫部件，主要承担轮距微调、安装面适配、连接应力分散的核心作用，常见于轮圈改装、轮毂安装面偏差修正、制动系统升级后的间隙补偿场景，是轮端连接环节里容易被忽略但直接影响行驶安全的关键小部件。从实际装车场景来看，当车辆更换偏距不符合原厂规格的 aftermarket 轮圈时，这类垫片可以填补轮毂与轴头安装面之间的间隙，避免轮圈安装后与制动卡钳、悬挂摆臂发生运动干涉，同时能够调整车轮的外伸量，优化轮距参数，改善车辆过弯时的侧倾支撑表现，也能让车轮与翼子板的齐平度更符合外观改装的需求，但设计时必须严格控制厚度公差，避免轮距变化过大导致转向拉杆受力异常、

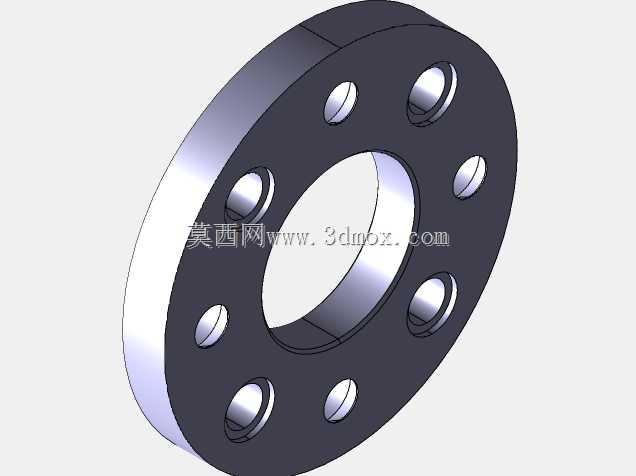

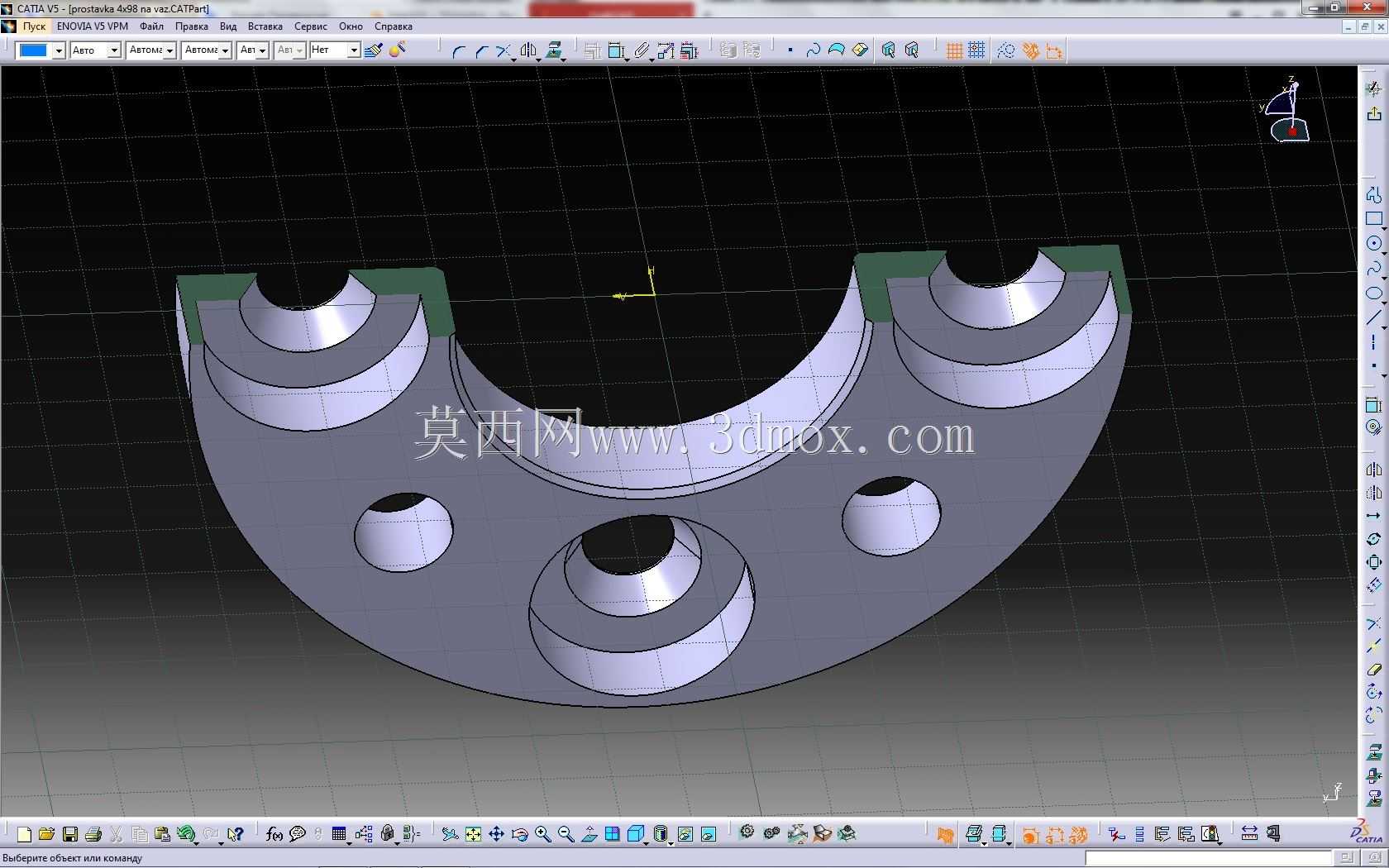

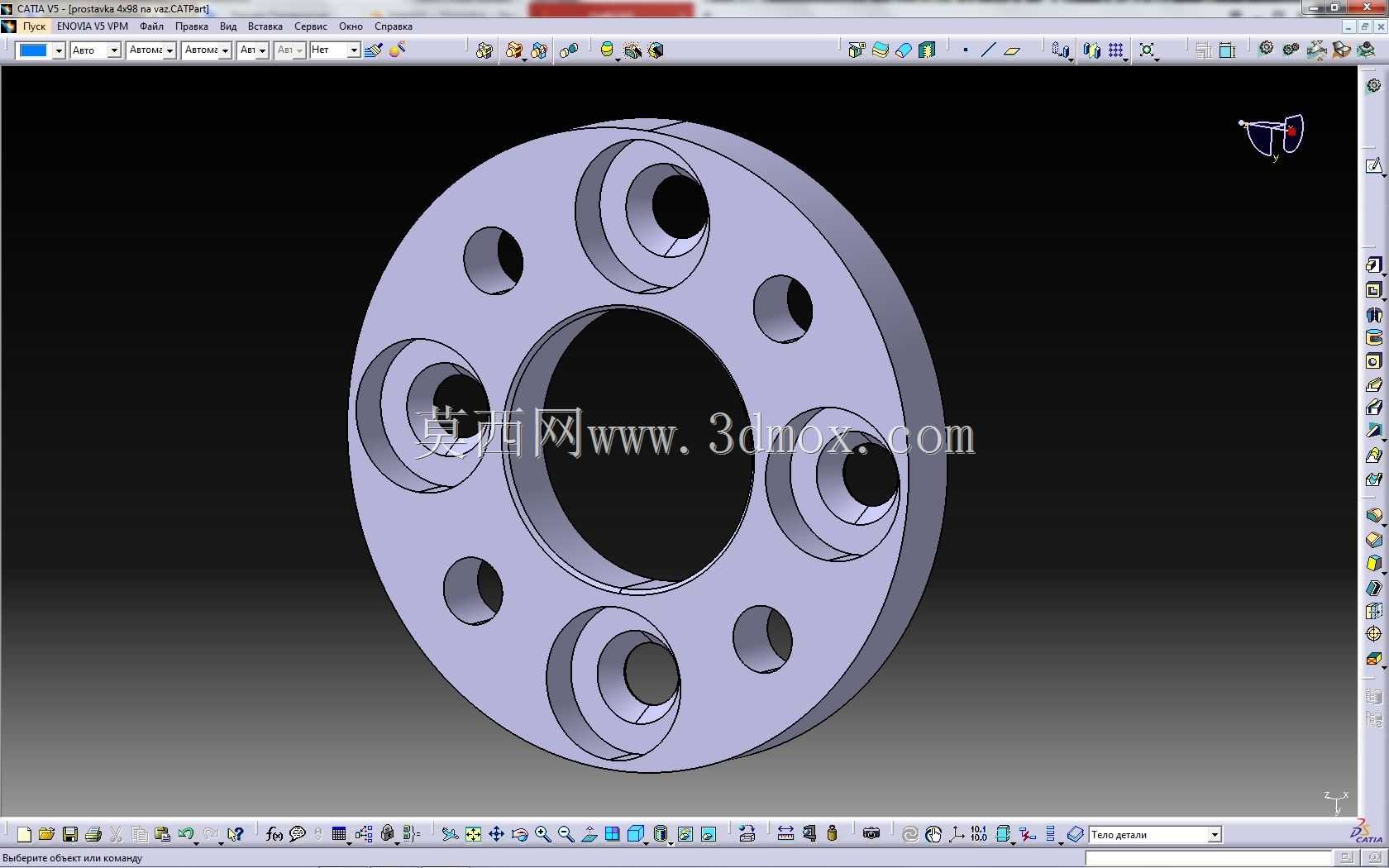

　　轮胎偏磨等问题。从结构设计逻辑来看，这款垫片采用环形盘式主体结构，中心设置大尺寸通孔用于避让轴头凸台，保证垫片能够完全贴合轴头安装基准面，不会出现悬空安装的情况；沿圆周方向均匀分布4个螺栓过孔，孔位严格匹配4x98的孔距参数，每个过孔周边做了沉台结构，一方面可以容纳轮毂螺栓的头部凸起，避免螺栓头部顶到轮圈安装面造成安装虚位，另一方面也能增加螺栓连接区域的局部厚度，提升螺栓压紧力的分布均匀性，减少长期使用后垫片出现压溃变形的概率。除了4个主安装螺栓孔之外，垫片上还额外分布了4组阶梯式定位孔，这类孔位主要用于匹配轴头上的定位销，或者适配双螺栓固定结构的轮圈，保证垫片安装后不会随车轮转动发生周向窜动，避免螺栓承受额外的剪切力。

　　在安装边界的设计考量上，这类垫片的两个端面都要求极高的平面度，平面度公差需要控制在0.05mm以内，否则安装后会出现轮圈跳动量超标的问题，高速行驶时容易引发方向盘抖动；垫片的内外径尺寸需要严格匹配轴头直径与轮圈中心孔直径，中心孔与轴头的配合间隙控制在0.1mm以内，既保证安装时能够顺利套入轴头，又能依靠中心孔承担部分径向载荷，减少轮毂螺栓受到的径向剪切力，避免螺栓断裂的风险。厚度参数是这类垫片的核心设计指标，不同厚度的垫片对应不同的轮距调整量，设计时需要根据目标调整量计算垫片厚度，同时要校核轮毂螺栓的啮合长度，加装垫片后螺栓拧入轮毂螺母的啮合长度不能小于螺栓公称直径的1.5倍，否则会出现螺纹连接强度不足的问题，

　　极端情况下可能出现车轮脱落的安全事故。从材料选型角度，这类垫片一般采用高强度铝合金或者45号钢制造，铝合金材质重量更轻，不会过多增加簧下质量，适合对操控性能有要求的场景；钢制垫片强度更高，适合重载或者越野场景使用，两种材质的垫片表面都需要做防腐处理，避免长期接触泥水、融雪剂出现锈蚀，导致后期拆卸困难。在实际建模过程中，需要重点关注各个孔位的位置度公差，4个主螺栓孔的位置度公差要控制在0.1mm以内，否则会出现安装时螺栓无法顺利穿入的问题；沉台的深度与直径要匹配对应规格的轮毂螺栓头部尺寸，保证螺栓头部能够完全沉入沉台内，不会高出垫片端面。另外，垫片的边缘需要做倒角处理，去除加工毛刺，避免安装时割伤安装人员，也能减少应力集中，提升部件的抗疲劳性能。这类部件虽然结构简单，但是设计时需要综合考虑轮端连接的受力情况、安装匹配性、运动干涉校核等多个维度的因素，任何一个参数的偏差都可能影响行车安全，建模时需要严格遵循原厂轮端的安装尺寸参数，不能随意更改孔位分布与配合尺寸。
