工业设备用弧形联动剪刀式锁止门结构

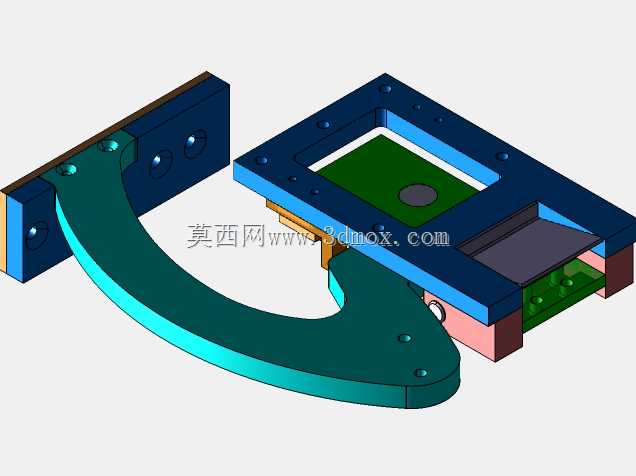

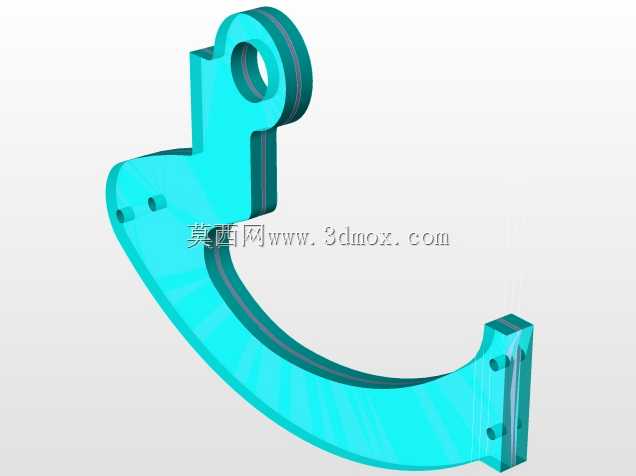

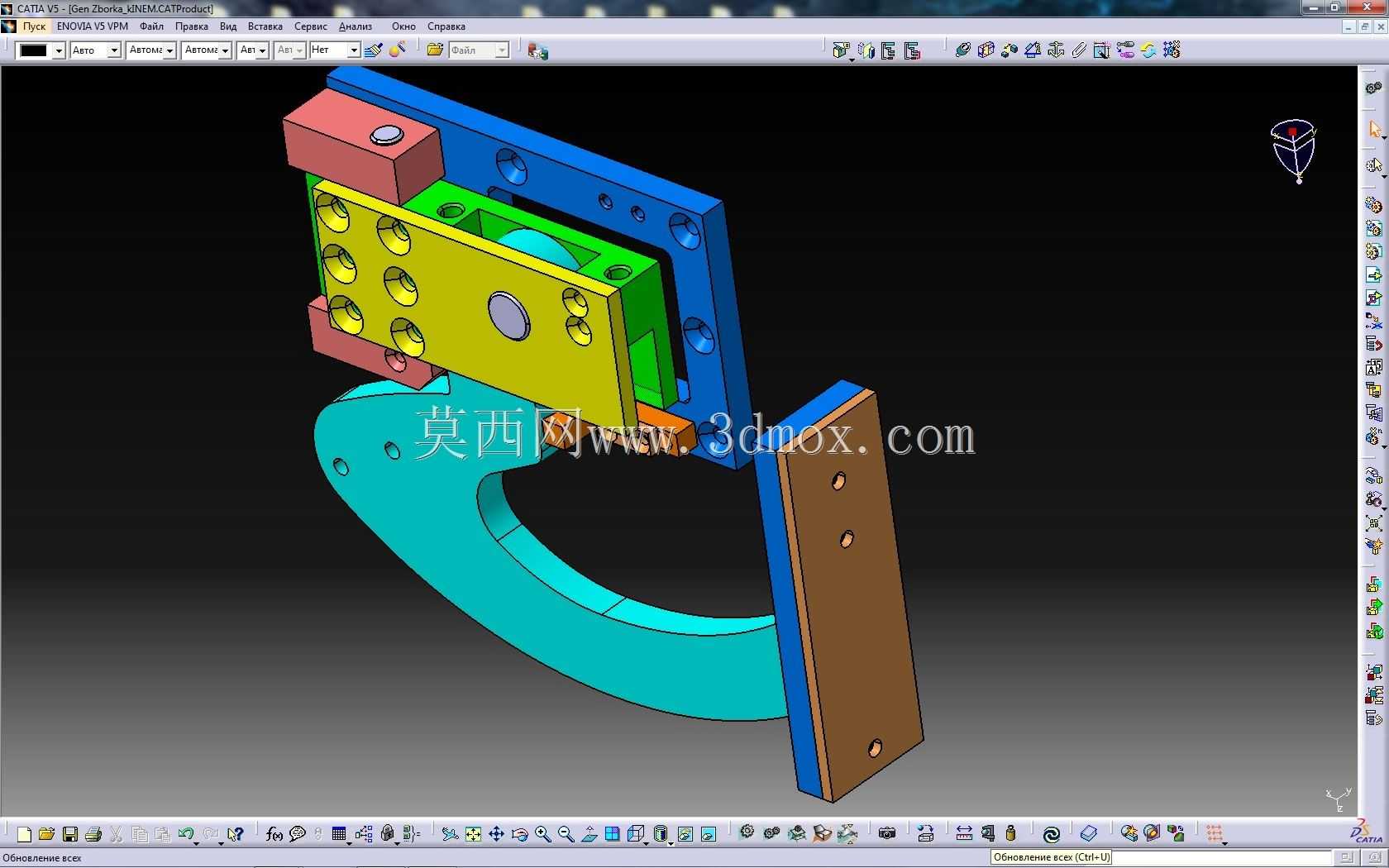

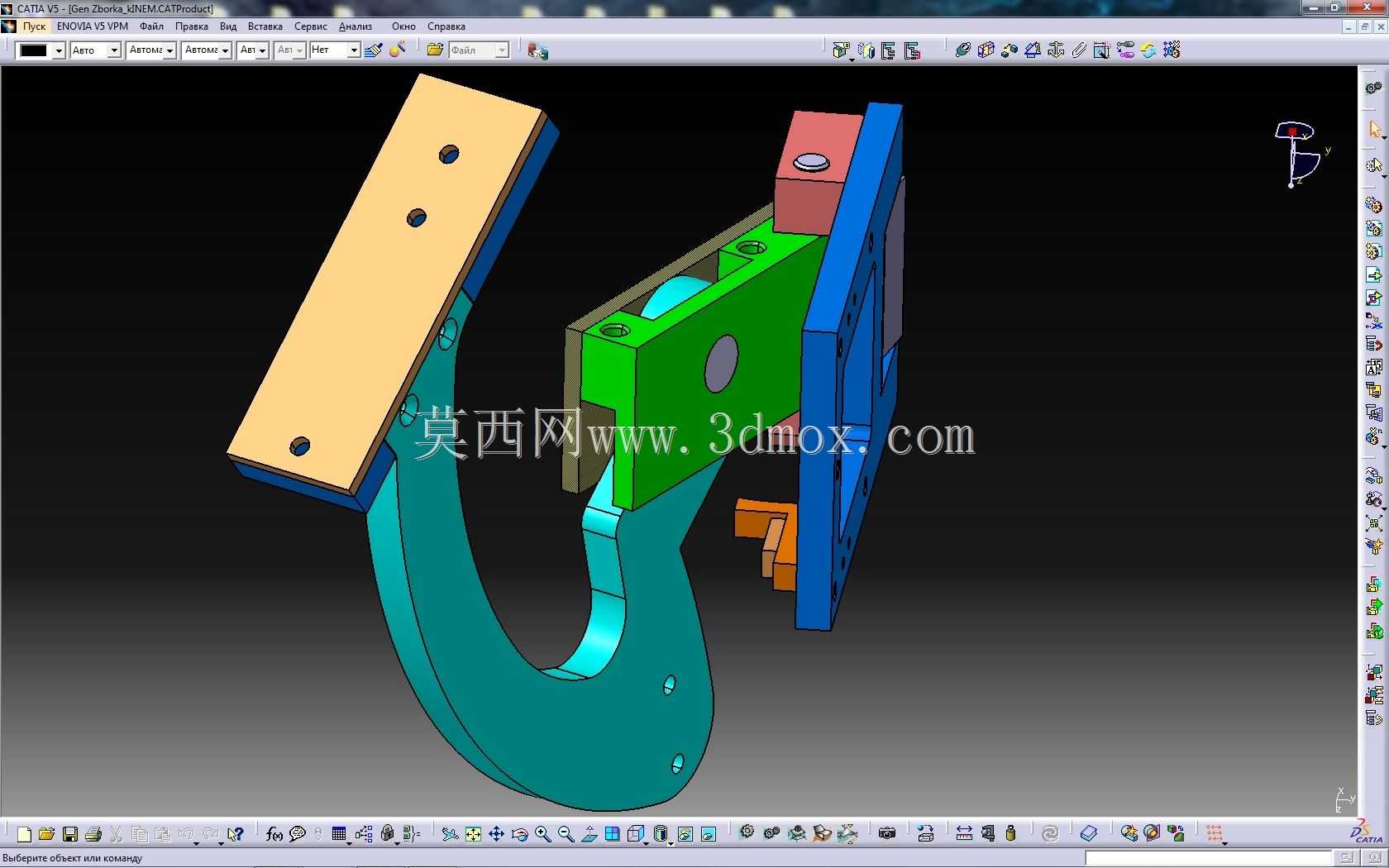

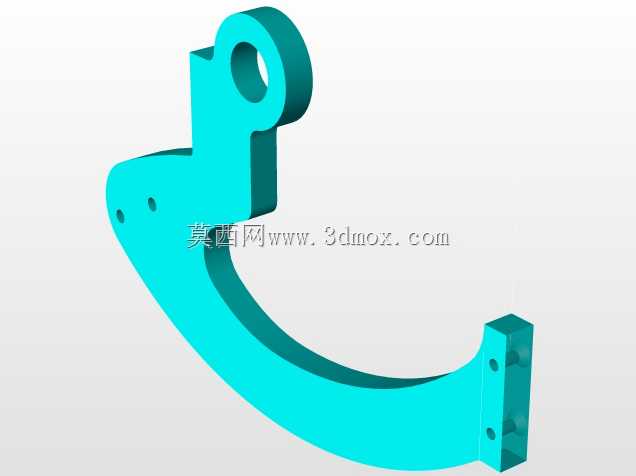

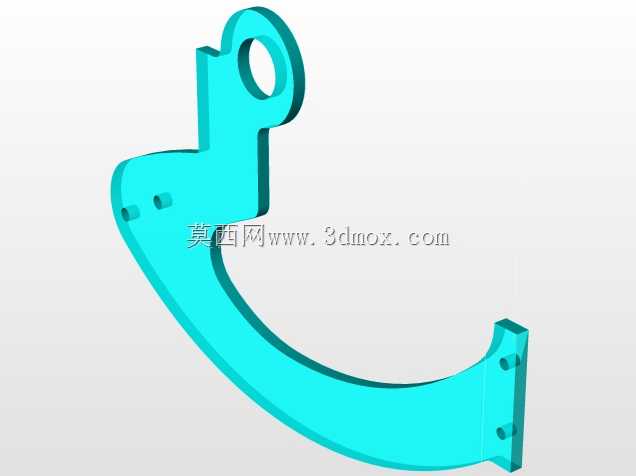

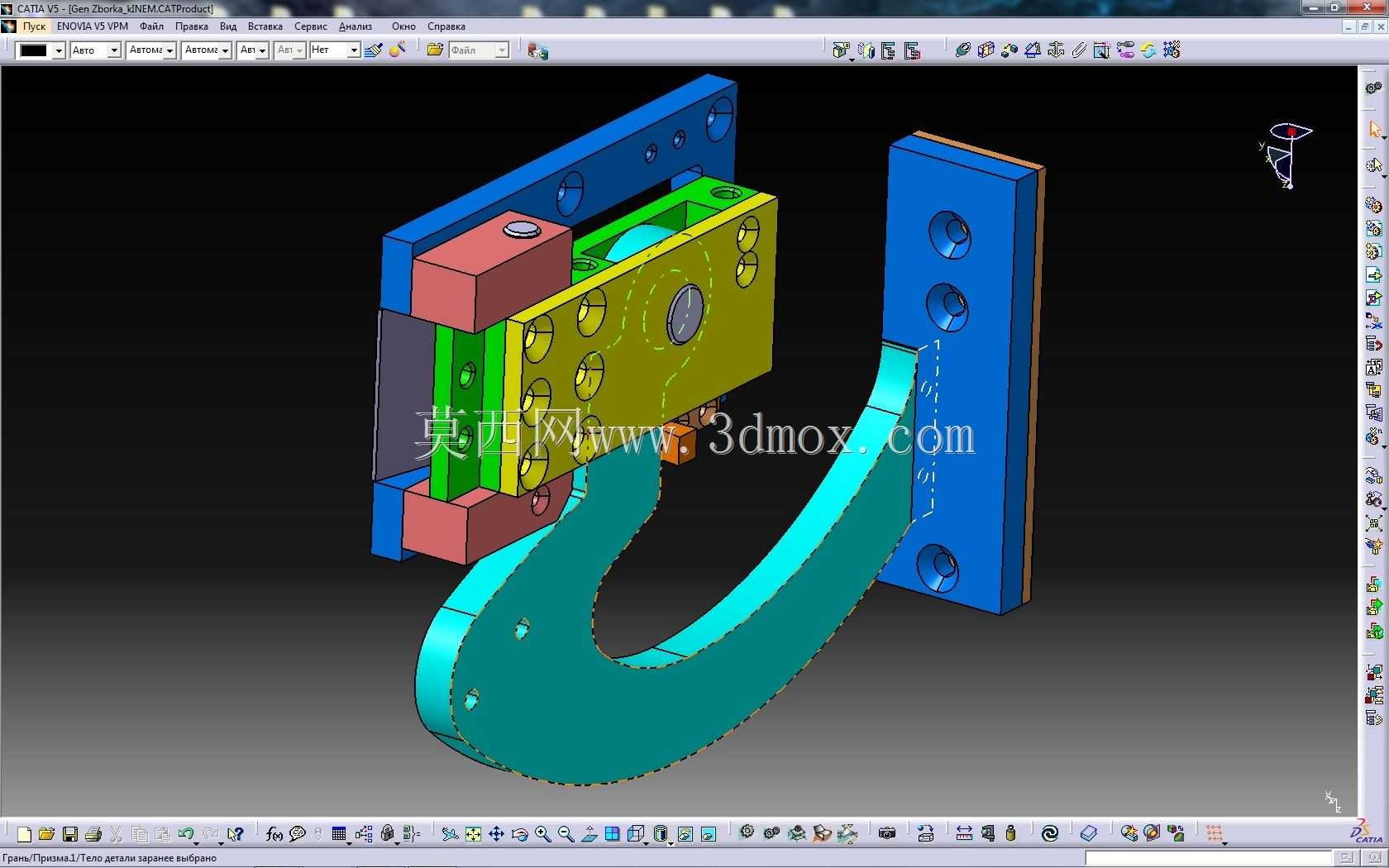

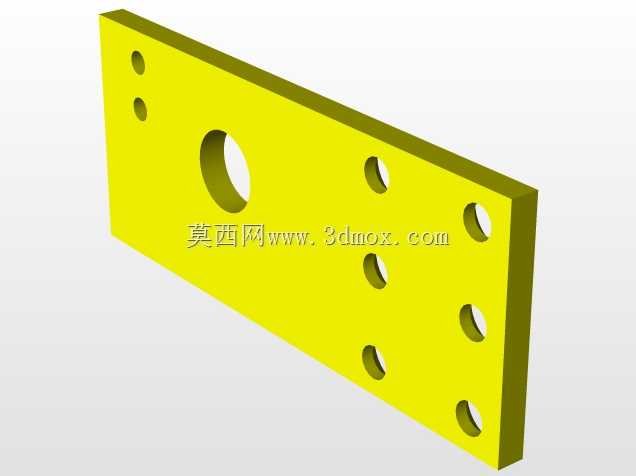

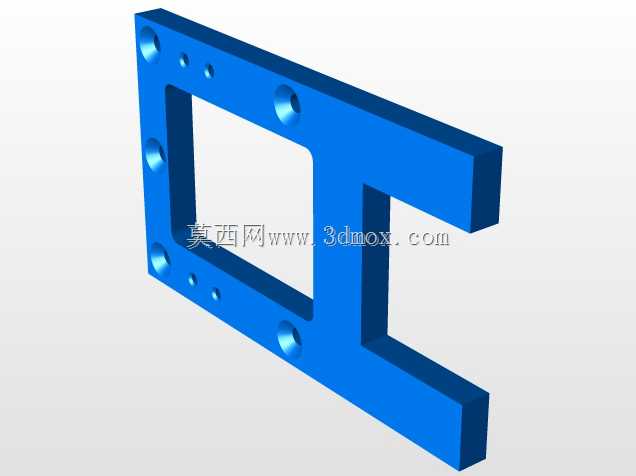

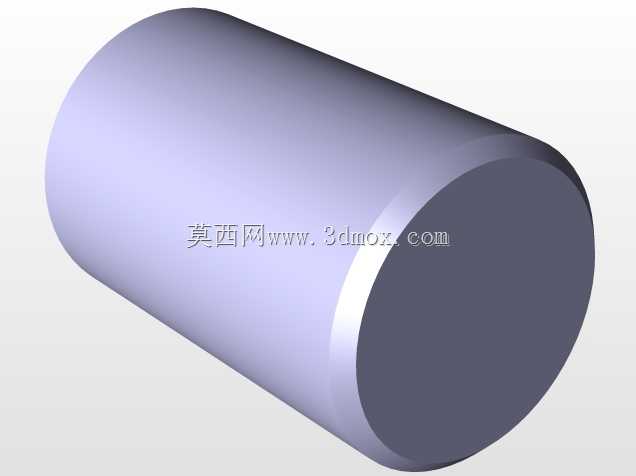

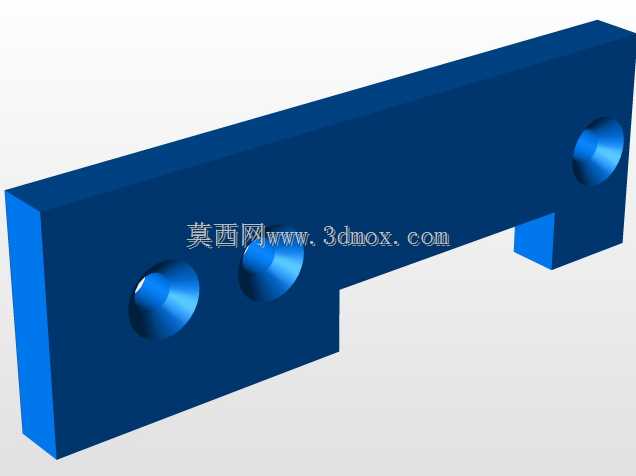

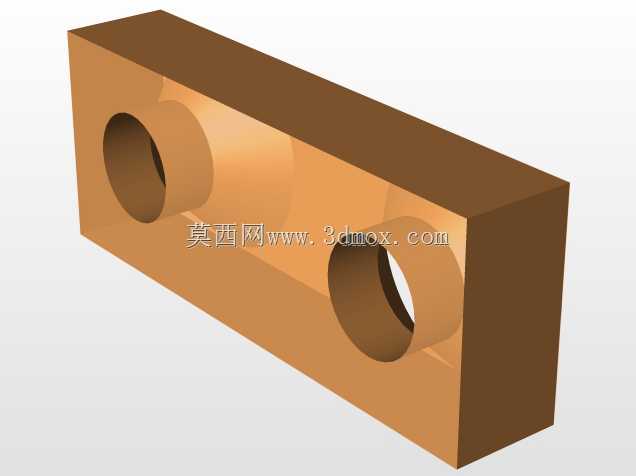

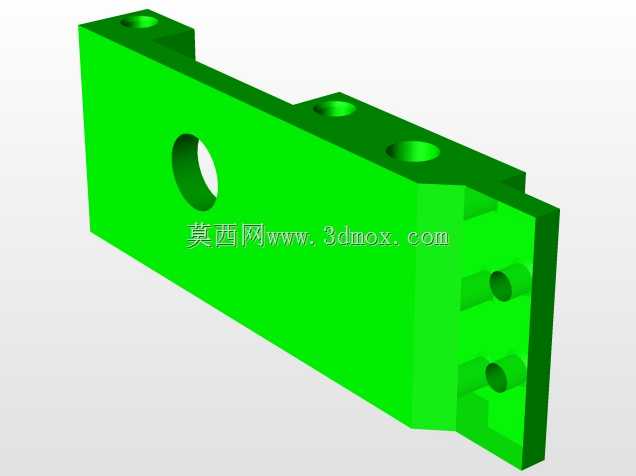

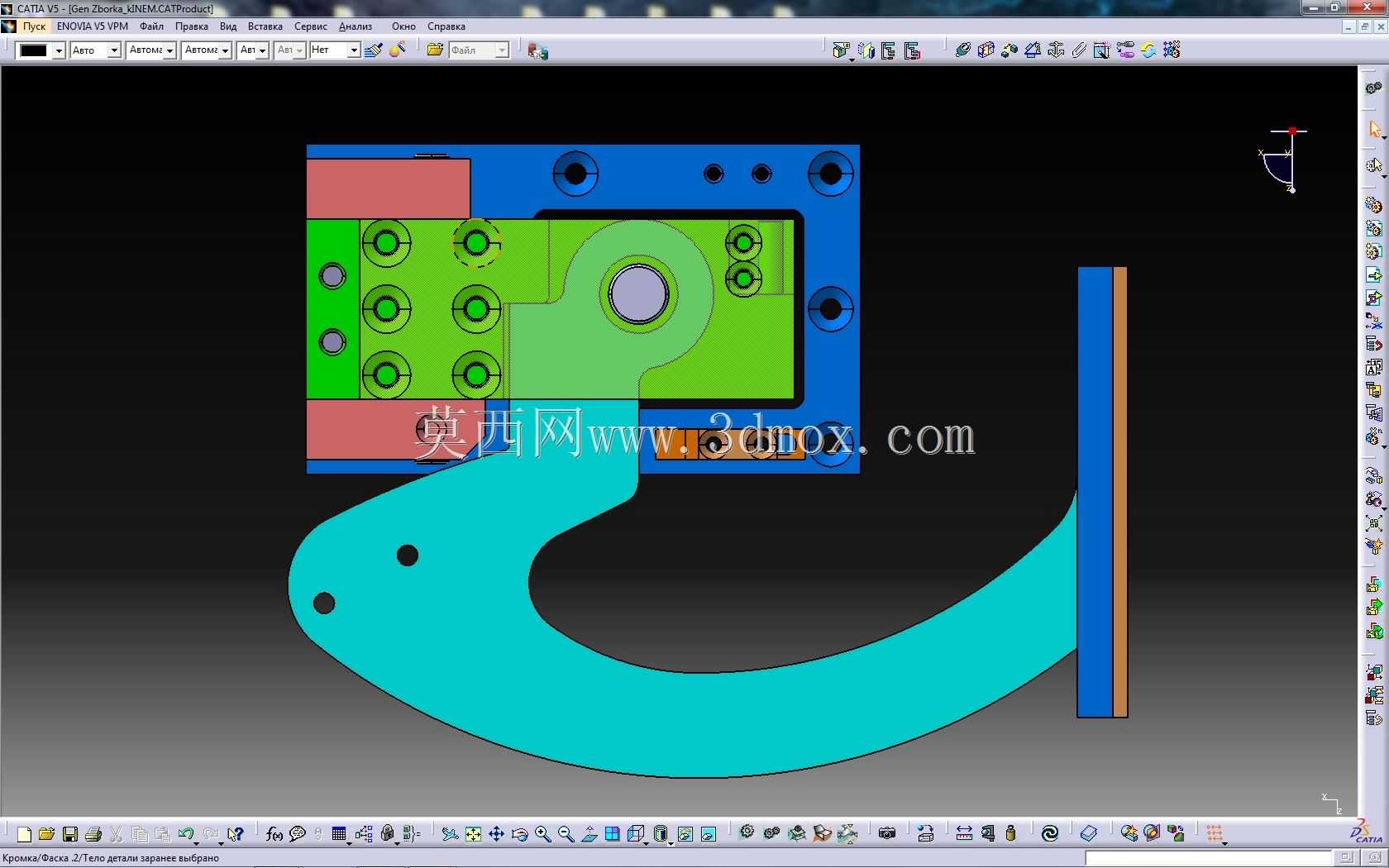

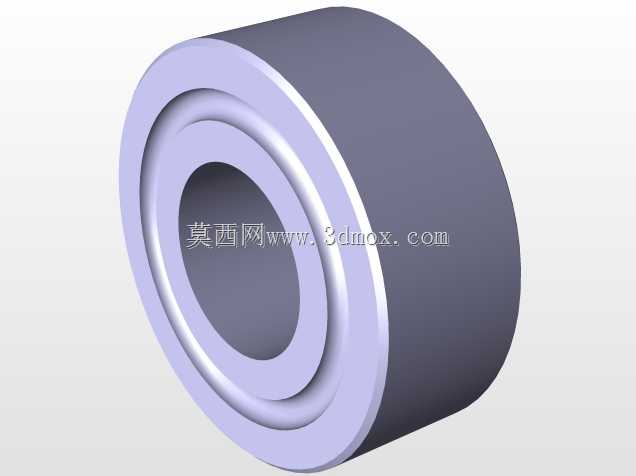

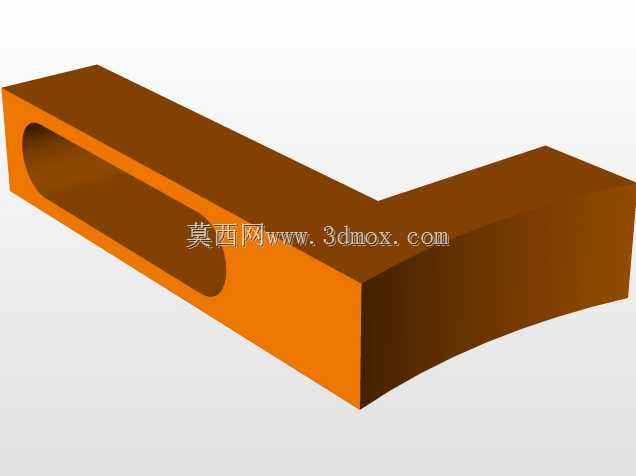

该剪刀式门结构多用于需要小空间开合的工业设备舱门、防护隔断场景，相比常规平开门可大幅节省开合半径，在设备侧边预留操作空间不足的工位上适配性极强，常见于自动化生产线侧防护舱、小型加工设备的检修门、特种柜体的启闭结构上，能在开合过程中保持门体运动轨迹稳定，不会与周边管线、操作工位产生干涉。从功能特性来看，该结构采用弧形摆臂配合多块叠层导向滑块实现剪刀式开合动作，摆臂与安装支座之间通过定位孔实现刚性连接，叠层滑块部分设置有多组导向槽与定位凸台，开合过程中滑块沿预设轨迹滑动，带动门体完成收合与展开动作，到位后可通过内置的卡位结构实现锁止，无需额外加装锁扣即可保持门体闭合状态的稳定性，避免设备运行过程中门体意外开启引发安全隐患。设计过程中优先考虑了安装边界的适配性，安装支座采用平板式带沉孔结构，可直接通过螺栓固定在设备框架的预设安装面上，无需额外加工复杂的安装基面，整体结构的外伸尺寸在闭合状态下仅占用支座外侧少量空间，开合过程中摆臂的运动轨迹完全处于门体与支座围成的区域内，不会超出设备侧边的预设安全边界。叠层滑块部分采用多块板材叠合的设计思路，不同层的板材分别承担导向、承载、卡位的功能，各层之间通过定位销与紧固螺栓连接，既保证了整体结构的刚性，又能在后期维护时单独更换磨损的滑块层，降低维护成本。弧形摆臂的曲面轮廓经过运动轨迹校核，开合全程无卡滞点，摆臂上预留的安装孔可直接固定门面板材，适配不同材质的门体安装需求，整体结构的受力点均布置在安装支座与摆臂的连接位置，开合过程中受力传递路径清晰，不会出现局部应力集中的问题，可满足长期频繁开合的使用需求。
