碳纤维概念超跑整车外观结构设计

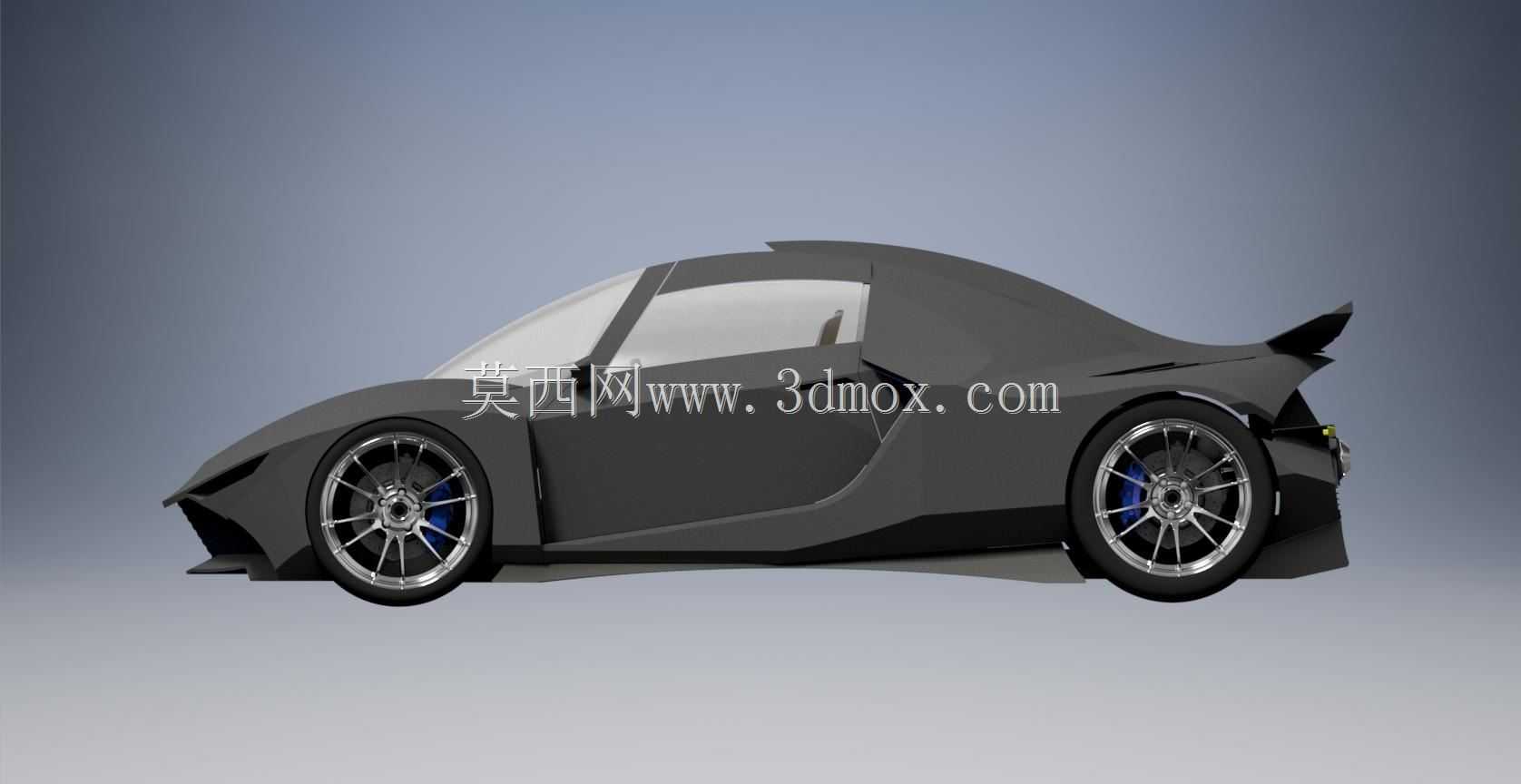

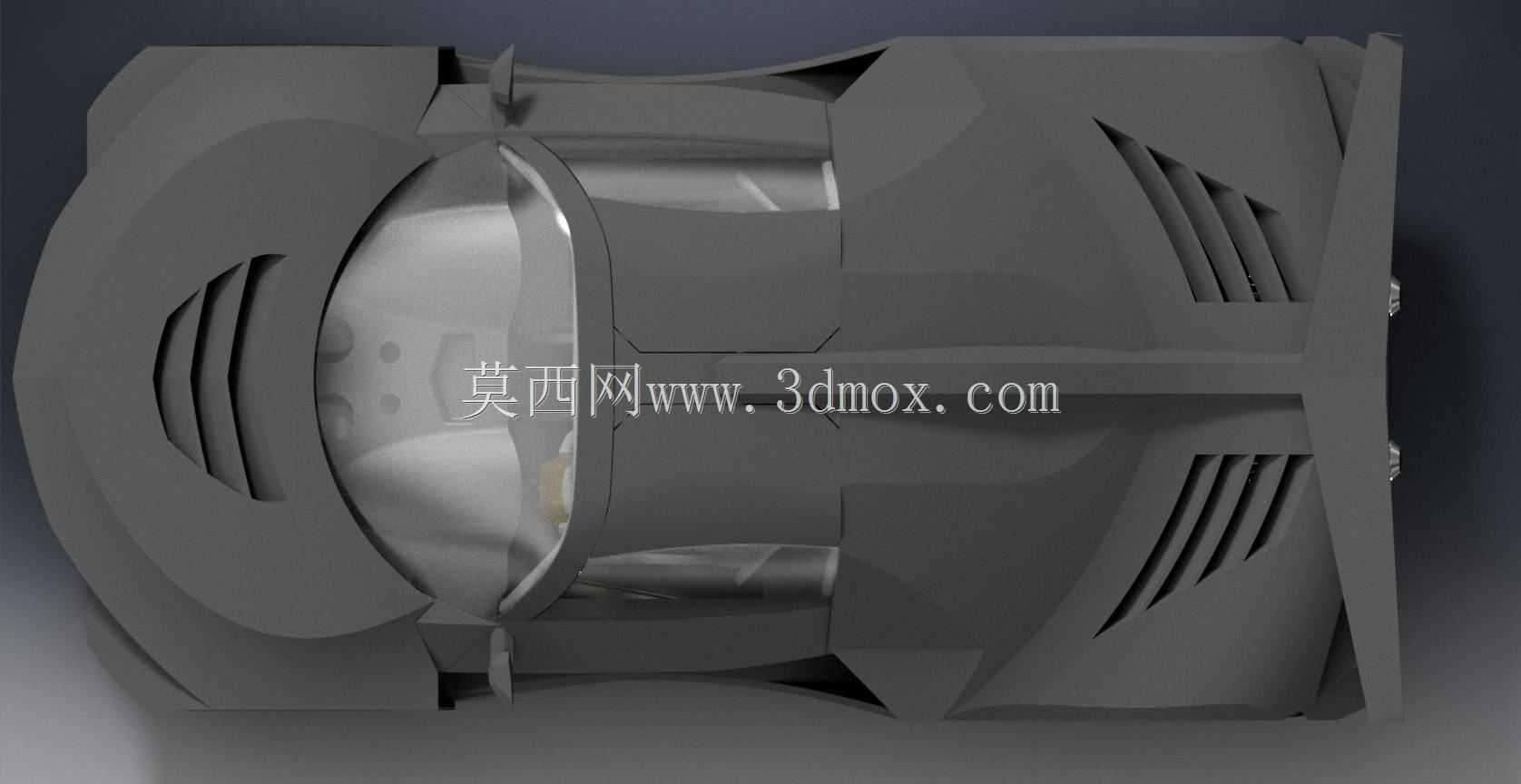

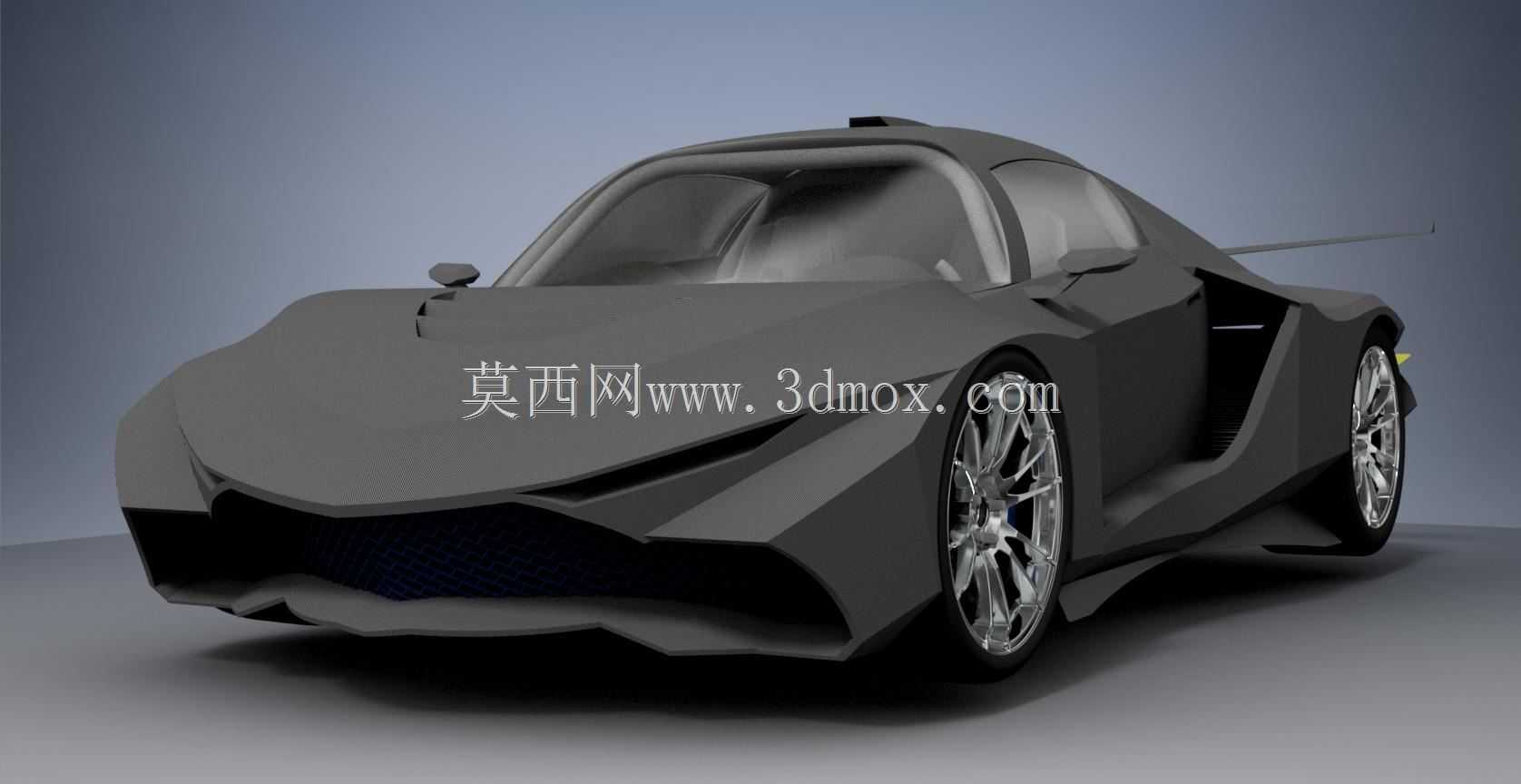

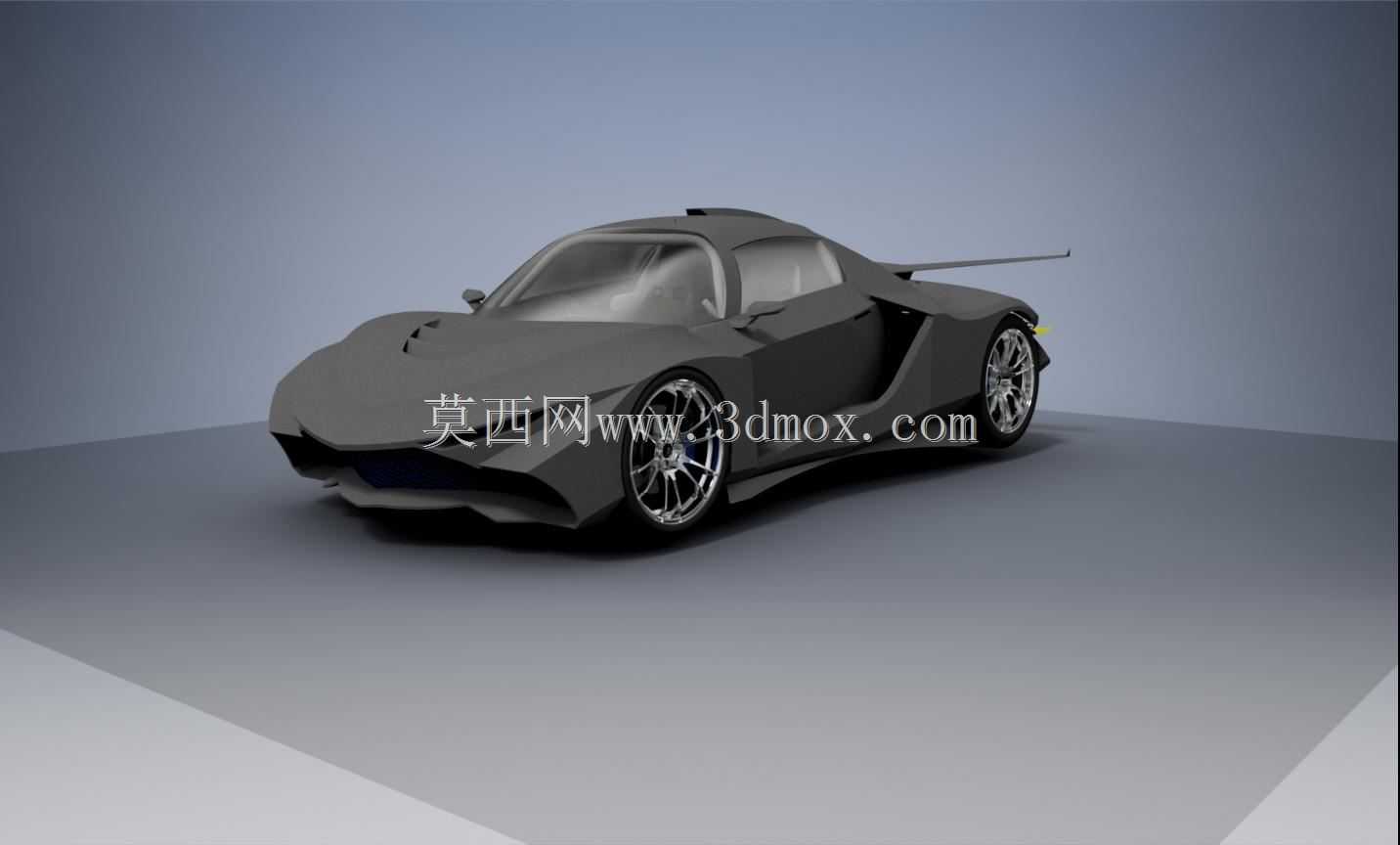

　　该模型呈现的是一款采用全碳纤维覆盖件的双门运动跑车外观结构，在设计阶段首先围绕空气动力学性能展开曲面构建，车头部分采用大角度下切的楔形前脸，前唇位置预留了完整的前扩散器气流通道，能够在高速行驶时将车头前部气流快速导向车底，配合前舱盖表面的内凹导风曲面，可梳理流经前轮拱的乱流，降低前轮升力。车身侧面采用了棱角分明的折线型曲面设计，区别于传统跑车的大弧度圆润曲面，这种折面设计一方面能够提升碳纤维铺层时的结构刚度，减少大面积曲面在高速风压下的形变，另一方面侧裙位置的内凹通道可以将车侧气流导向车尾扩散器，提升整车下压力。车门后方设置了独立的侧进气口，该通道直接连通车尾动力单元的散热区域，能够在车辆行驶时引入撞风气流，为动力系统及制动系统提供冷却风量，进气口的边缘做了锐角切边处理，可避免气流在进气口位置产生分离形成涡流，降低风阻系数。

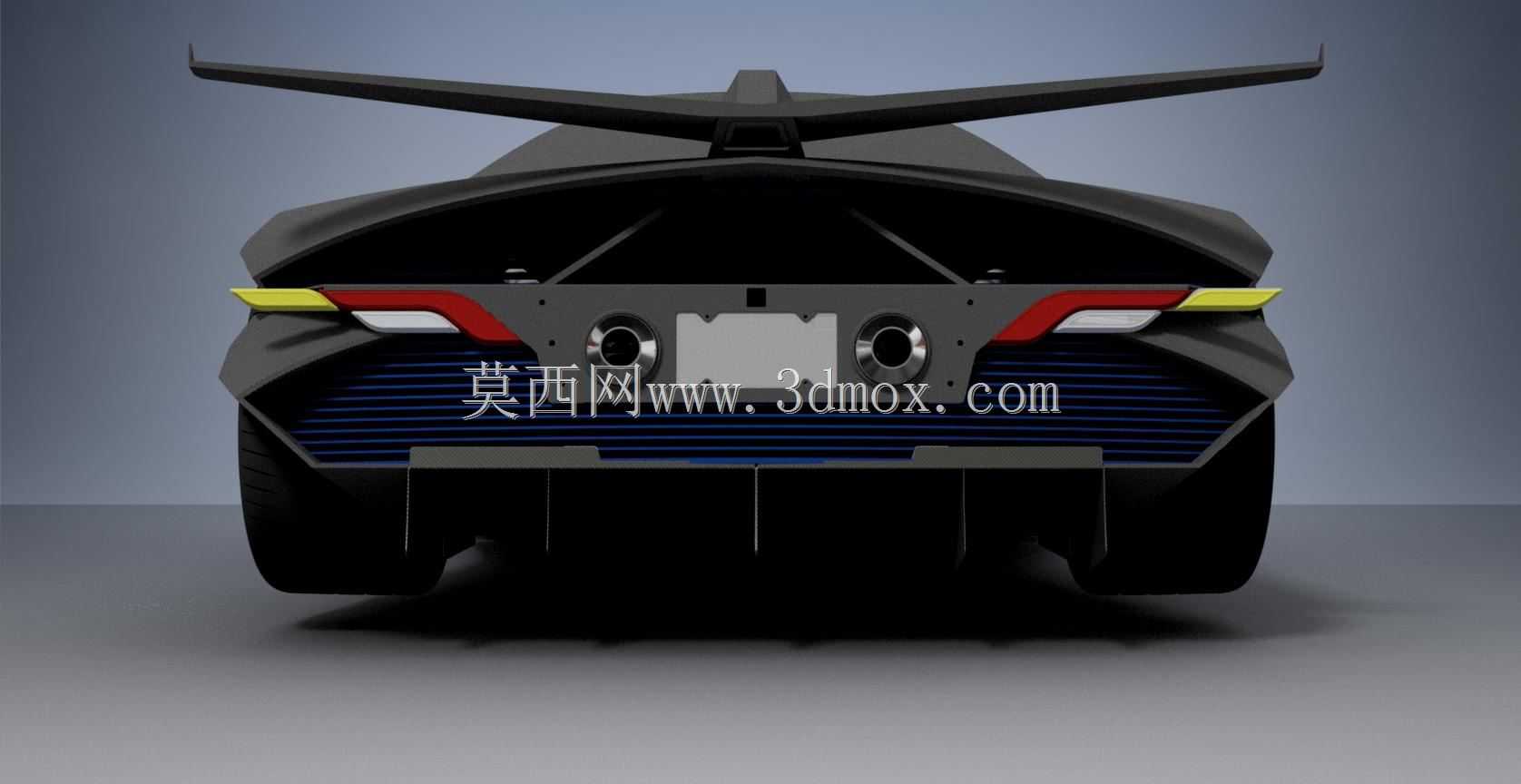

　　车尾部分配备了固定式的小型尾翼，尾翼的安装点直接与车尾内部的支撑结构相连，并非单纯装饰件，能够在时速超过120km/h时提供额外的尾部下压力，平衡高速状态下的前后轴荷。轮拱部分采用了宽体外扩设计，前后轮拱的外扩尺寸分别预留了20英寸、21英寸锻造轮圈的安装空间，轮拱与轮胎之间的间隙按照运动型乘用车的调校标准设定，兼顾日常道路行驶的缓冲空间与赛道驾驶时的支撑行程。整车的外覆盖件全部按照碳纤维复合材料的成型工艺做了分块设计，每一块覆盖件的边缘都预留了粘接与螺栓连接的安装位，相邻覆盖件之间的分缝间隙控制在3mm，符合高端量产跑车的装配精度要求。

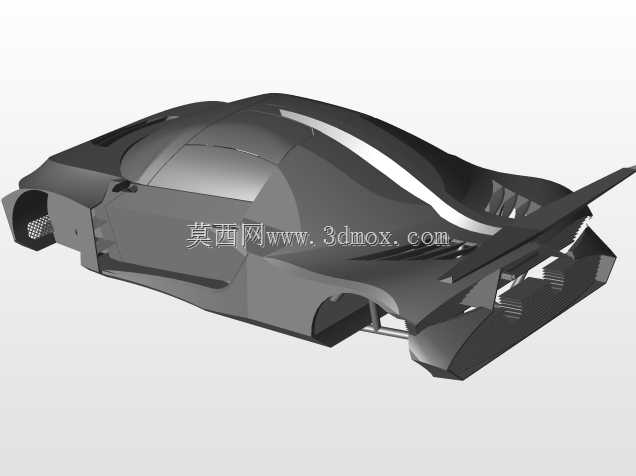

　　从实际应用场景来看，该模型可用于乘用车外观设计阶段的方案验证，通过三维模型的曲面曲率检查，可提前验证碳纤维铺层的可行性，避免出现曲率过小无法铺层的工艺问题；同时也可用于风洞仿真测试的前期数模准备，模型中保留的所有气流通道曲面都能够直接导入仿真软件，进行流场分析，计算不同车速下的风阻系数与下压力数值。在结构设计层面，车身的A柱、C柱位置的曲面倾斜角度经过反复调整，在保证低风阻的同时，兼顾了驾驶位的前方视野与侧方视野，A柱的障碍角控制在乘用车安全标准要求的范围内，不会对驾驶员的路口观察视野造成过多遮挡。车窗部分采用了无框车门的配套曲面设计，侧窗的升降行程与车门内板的安装空间做了匹配预留，车门内部预留了玻璃升降器、门锁机构、侧防撞梁的安装空间，并非仅做外观曲面的空壳结构。

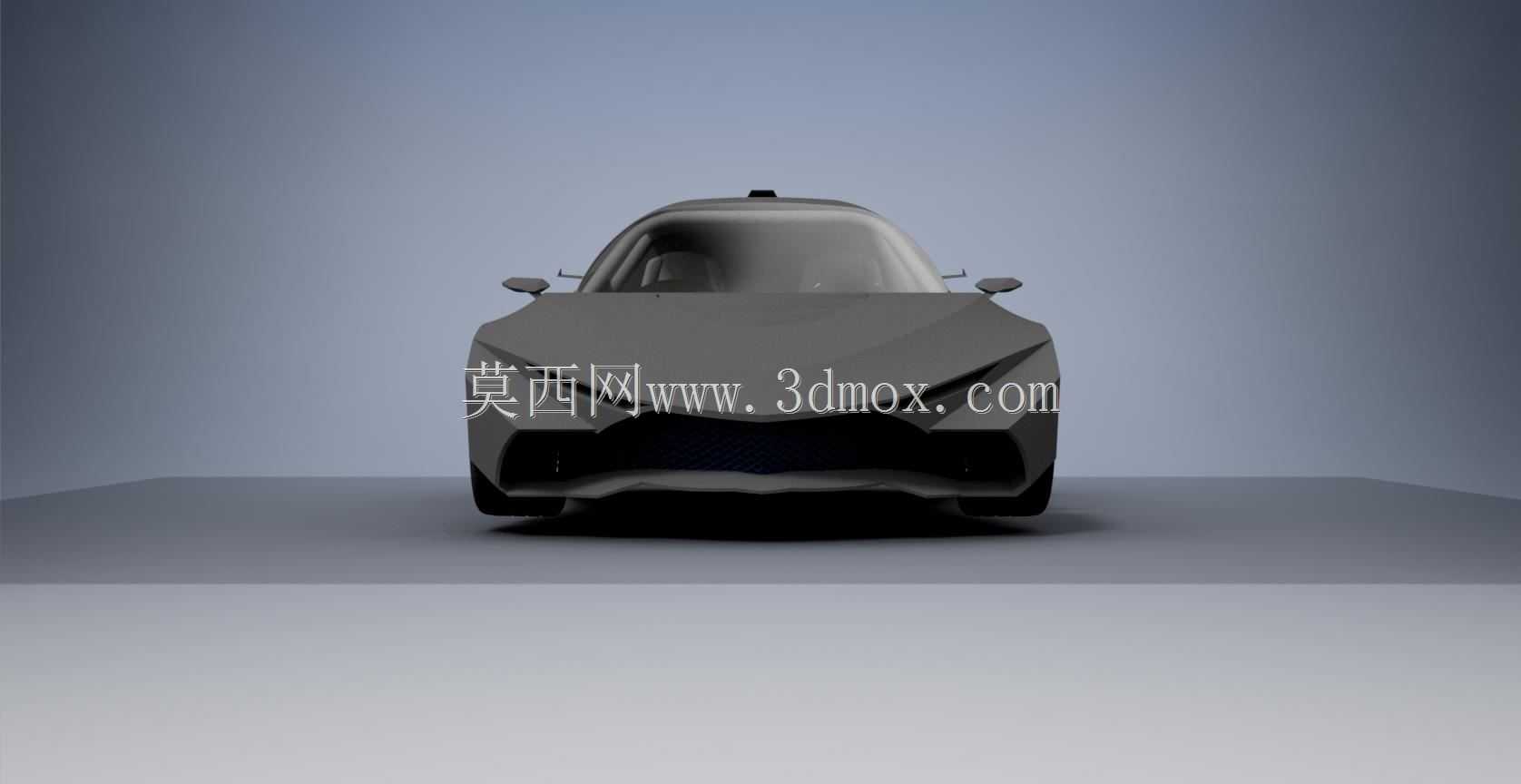

　　车头的大灯区域采用了狭长的内嵌式设计，预留了LED大灯模组的安装空间，大灯的散热结构安装位也在曲面构建时做了预留，避免后期结构设计时出现空间干涉。前保险杠位置预留了毫米波雷达与前摄像头的安装点位，符合智能驾驶辅助系统的硬件布置要求。车尾的尾灯区域采用了贯穿式的预留槽位，可适配集成式的LED尾灯组，后保险杠下方的扩散器采用了多通道导流鳍片设计，每一片鳍片的角度都经过气流导向优化，能够快速抽取车底的气流，提升车底的气流流速，形成负压区增强下压力。整车的轴距按照双门跑车的常规尺寸设定，前后悬的长度比例经过调整，前悬较短以提升转向的灵活性，后悬长度预留了动力单元与散热系统的布置空间，前后轴荷分配按照接近50:50的比例做了布局参考，能够为后续的底盘结构设计提供准确的边界参考。
