拉达VAZ2101车用链轮张紧支架组件

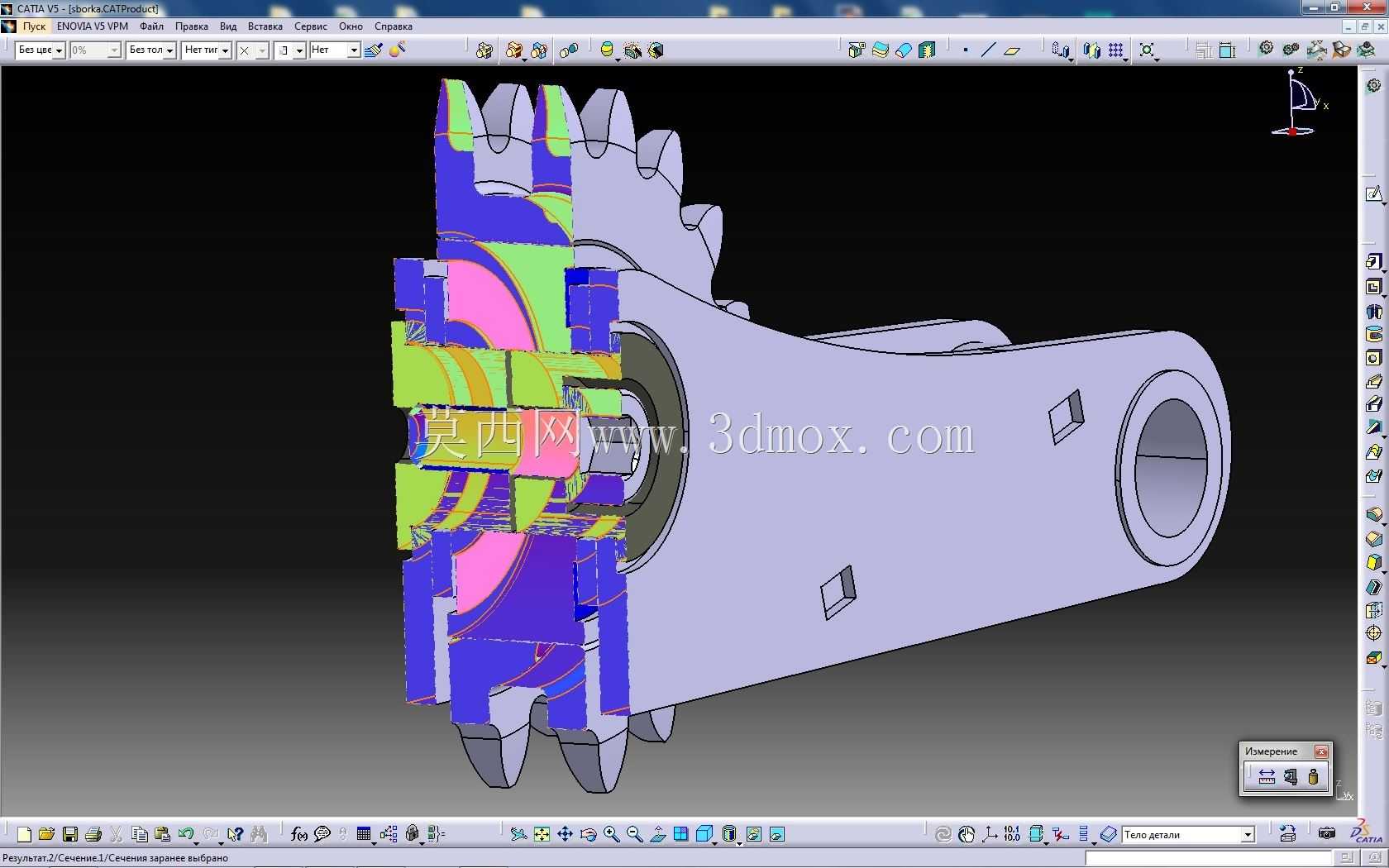

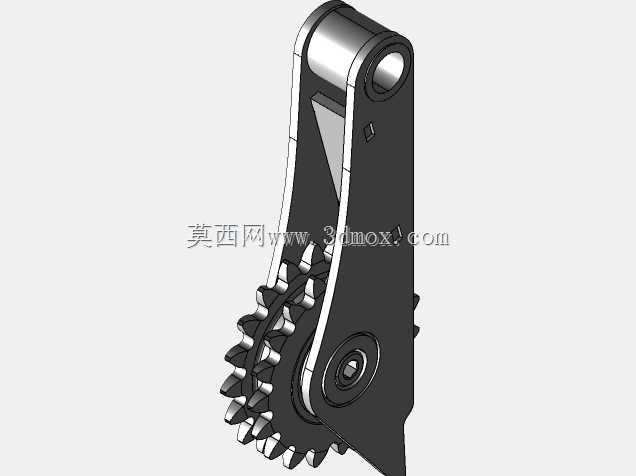

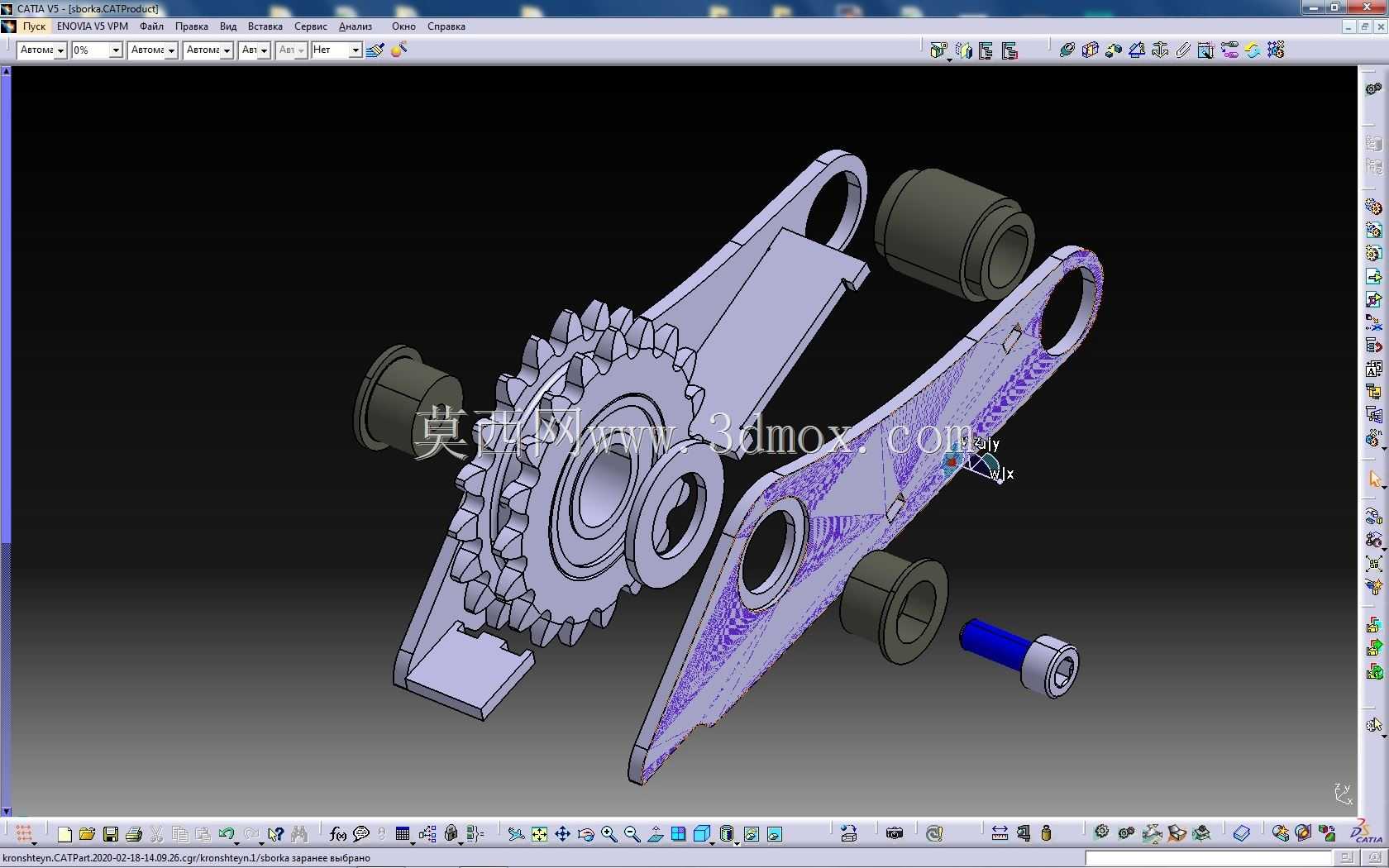

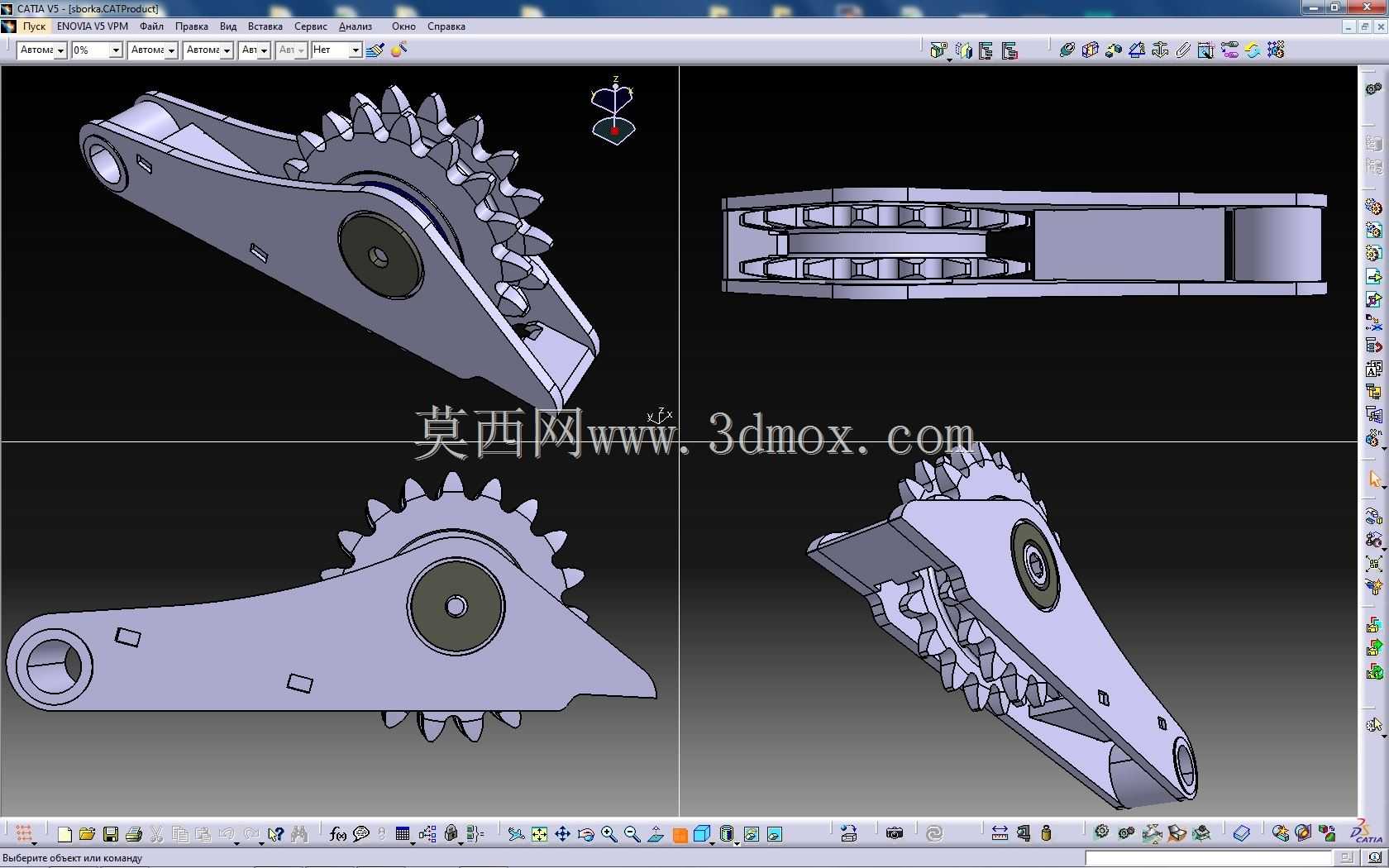

　　这套组件是适配VAZ2101车型正时传动系统的链轮张紧支撑结构，在乘用车发动机前端轮系的实际运行场景中，这类部件直接决定了正时链轮的啮合稳定性，一旦支架出现形变或者衬套磨损过量，就会导致链轮跳齿，进而引发表定相位偏差，出现气门顶活塞、动力输出中断等严重故障。从结构拆分来看，整套组件包含带齿形的正时从动链轮、两片对称布置的冲压成型支撑臂、四个粉末冶金衬套以及一根带限位轴肩的紧固销轴，各零件之间的配合公差经过了实际装车工况的反复校核。支撑臂采用钢板冷冲压成型，臂身开设的三个通孔分别对应链轮安装位、缸体固定位以及张紧调节位，臂身表面的压筋结构是为了在不增加板材厚度的前提下提升整体抗弯刚度，避免发动机高转速运行时臂身出现共振形变。

　　链轮的齿形采用渐开线齿廓设计，齿顶做了0.2mm的倒角处理，既可以减少链条啮合时的冲击噪音，也能降低齿面的接触应力，延长链轮和正时链条的使用寿命。四个衬套分别压装在支撑臂的对应安装孔内，衬套采用铁基粉末冶金材质，内部含浸润滑油，在长期摆动工况下可以实现自润滑，不需要额外加注润滑脂，减少了后期维护的工作量。紧固销轴的轴身和衬套内孔采用H7/h6的间隙配合，既保证支撑臂可以绕销轴灵活摆动，也不会因为间隙过大出现旷量，销轴端部的滚花销槽用来安装限位卡簧，避免车辆运行过程中销轴轴向窜动脱出。从安装边界来看，整套组件装配完成后的最大外轮廓尺寸为182mm×127mm×46mm，安装时需要保证支撑臂的安装面和缸体前端面的平行度误差不超过0.

　　1mm，链轮中心和曲轴正时链轮的中心距公差控制在±0.15mm范围内，否则会出现链条啮合过紧或者过松的问题。在实际维修替换场景中，这套组件的建模精度可以直接用于配件的仿制加工，所有配合面的尺寸都预留了合理的表面处理余量，冲压臂的板材厚度为2.5mm，和原厂配件的参数保持一致，衬套的压装过盈量控制在0.02-0.04mm之间，压装后不会出现衬套松动或者臂身孔位开裂的问题。设计过程中特意对支撑臂的受力点做了有限元校核，在张紧力达到额定值1200N的情况下，臂身最大形变位置的形变量不超过0.08mm，完全满足发动机全转速区间的使用要求。链轮的内孔和凸轮轴轴端的配合采用键连接定位，键槽的位置度误差控制在0.05mm以内，

　　保证装配后链轮的齿圈跳动量不超过0.1mm，减少链条运行时的波动。和传统的分体式张紧支架相比，这套组件的两片支撑臂采用对称设计，加工时只需要一套冲压模具就可以完成左右臂的生产，降低了配件的制造成本，同时装配时的定位基准统一，减少了装配过程中的累计误差。在日常检修场景中，维修人员可以直接参照这个三维结构检查衬套的磨损量，当衬套内孔的磨损量超过0.15mm时就需要及时更换衬套，避免出现张紧失效的问题。销轴的表面做了淬火处理，表面硬度达到HRC45-50，具备足够的耐磨性，长期和衬套摩擦也不会出现轴颈磨损变细的问题。整套结构没有多余的冗余设计，每个零件都承担明确的功能，链轮负责传递凸轮轴的驱动扭矩，支撑臂负责承载张紧力并提供摆动调节的自由度，衬套负责降低转动副的摩擦阻力，销轴负责连接所有零件并提供定位基准，各零件之间的装配逻辑清晰，拆解和组装都不需要特殊的专用工具，适合售后维修场景下的快速更换作业。
