拉达经典车型瓦特平行杆悬架结构

　　这套平行连杆式后悬架结构，主要适配经典后驱家用轿车的后桥改装与原厂替换场景，在民用乘用车底盘改装、老车修复、非承载式小型乘用车底盘调校领域应用十分广泛，尤其针对伏尔加旗下经典后驱车型的底盘升级需求，能有效解决原厂钢板弹簧悬架侧向支撑不足、弯道侧倾过大、颠簸路面后桥横向位移明显的问题。从实际装车用途来看，这套结构核心作用是约束后桥相对车身的横向运动轨迹，在车辆经过起伏路面、弯道变向、急加速急减速工况时，保证后桥始终沿设计的垂直方向跳动，避免桥体出现横向窜动，减少轮胎偏磨，同时提升后轮的接地循迹性，相比传统的潘哈德杆结构，平行四边形连杆的运动轨迹更接近垂直直线，不会在悬架上下跳动时带来后桥的横向偏移，对于轴距较短的小型后驱车来说，

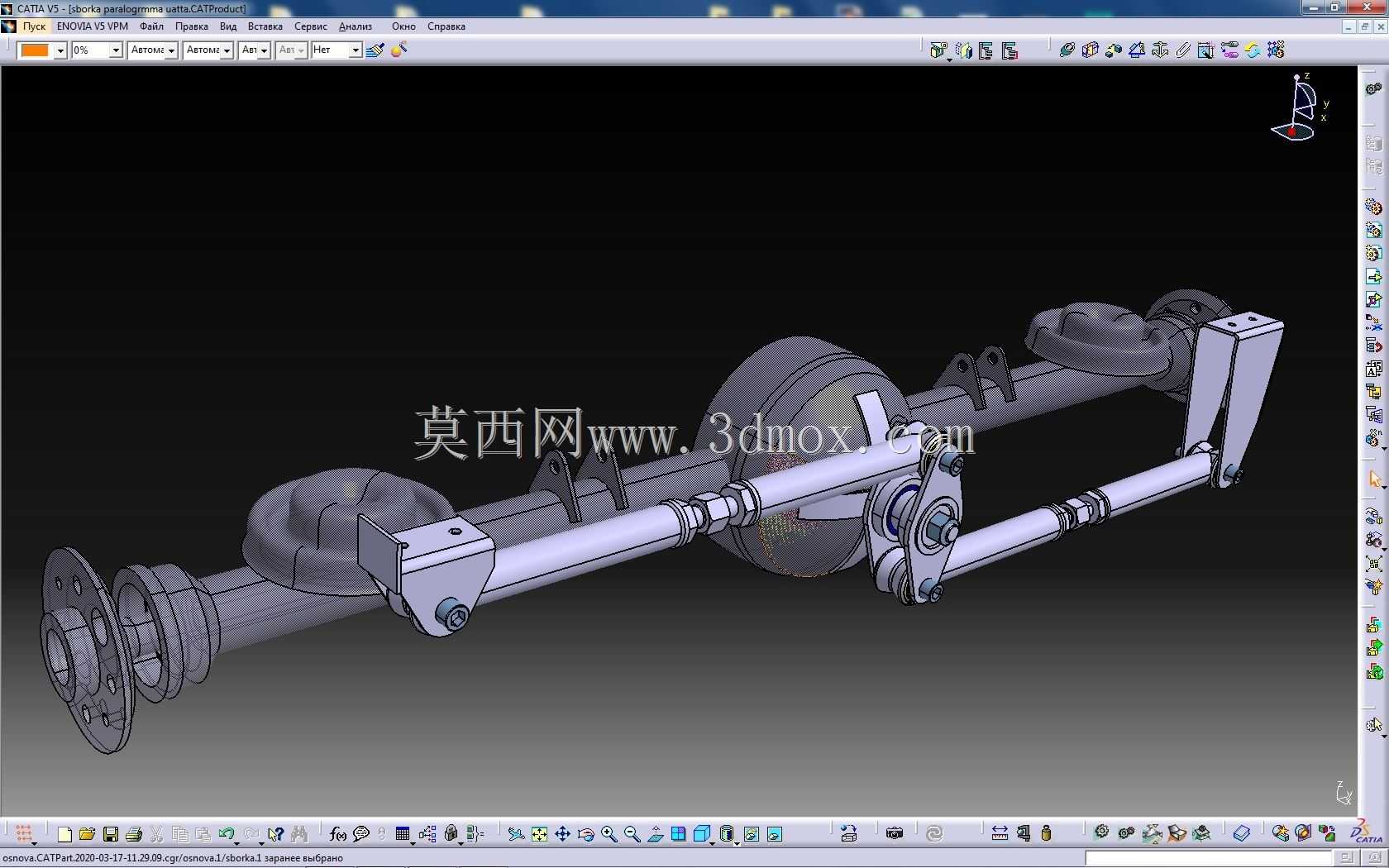

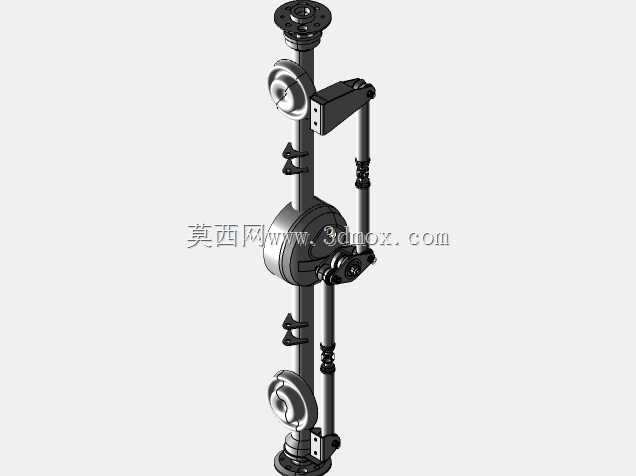

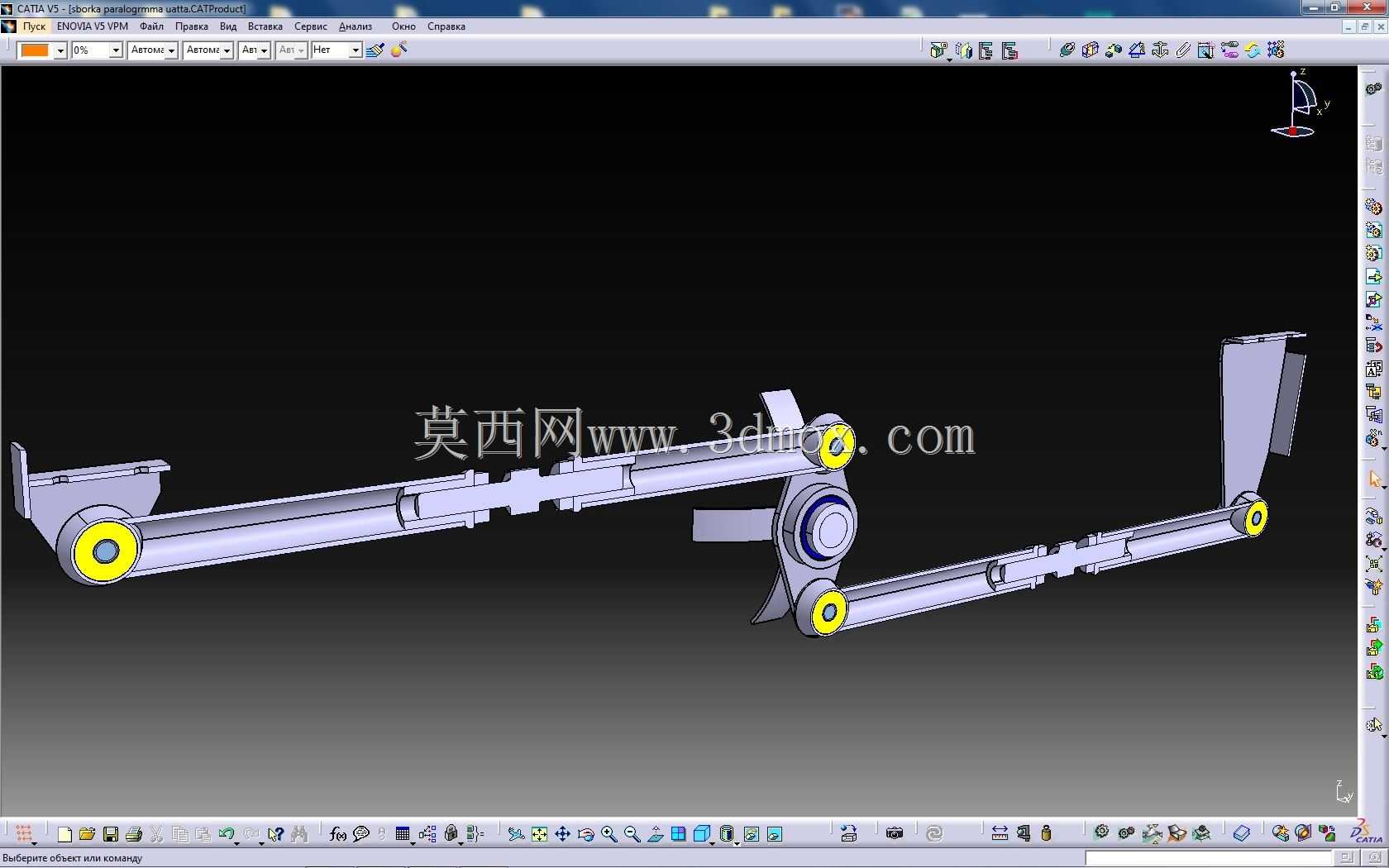

　　能大幅提升行驶稳定性，尤其是在非铺装路面行驶时，能减少后轮的横向滑移，提升抓地表现。从功能特性上看，整套结构由左右对称的两组安装支座、两根横向布置的平行连杆、中间的铰接固定座、连接衬套组件构成，所有铰接点均采用带橡胶衬套的螺栓连接，既可以过滤路面传递的细碎振动，又能保证连接刚性，避免金属硬连接带来的异响与应力集中。左右两侧的桥体安装支座通过抱箍结构固定在后桥桥壳上，不需要对原厂桥壳进行焊接改造，安装时只需要找准桥体上的安装平面，拧紧抱箍螺栓即可完成支座固定，降低了改装施工的难度，也避免焊接带来的桥壳热变形风险。设计过程中，首先要确定平行杆的有效长度，根据车型的轮距、后桥跳动行程、车身侧倾中心高度来匹配连杆长度，

　　两根连杆的中心距需要根据悬架最大跳动量计算，保证在悬架全行程压缩、拉伸过程中，连杆不会出现运动干涉，同时铰接点的角度要匹配衬套的扭转角度范围，避免衬套在极限行程下出现过度扭转导致的早期损坏。中间的车身侧固定座需要匹配车身底盘的原有安装孔位，不需要额外在车身上打孔，固定座的铰接点位置要保证两根连杆在车辆空载状态下处于接近水平的状态，这样在悬架上下跳动时，连杆的摆动角度最小，带来的横向位移量控制在毫米级，完全满足民用车辆的行驶精度要求。从安装边界尺寸来看，整套结构安装完成后，横向总宽度与后桥桥壳长度匹配，不会超出轮距范围，纵向占用空间仅为桥壳前方120毫米范围内，不会与油箱、排气管、制动管路等底盘原有部件产生干涉，

　　连杆的直径选用32毫米的无缝钢管制作，壁厚3毫米，既可以满足侧向受力的强度要求，又不会带来过多的簧下质量增加，相比原厂的钢板弹簧导向结构，这套平行杆结构只承担侧向定位作用，不承担垂直载荷与驱动力传递，垂直载荷仍然由螺旋弹簧或者钢板弹簧承担，驱动力传递由原厂的纵臂或者传动轴完成，分工明确，受力路径清晰，不会出现部件受力过载的问题。在建模过程中，所有铰接点的配合间隙都按照实际装车的衬套压缩量预留，衬套的内外金属套尺寸完全匹配通用的橡胶衬套规格，用户在实际制作时可以直接采购市售的标准衬套压装，不需要单独定制橡胶件，降低了制作成本。桥体抱箍的圆弧面完全匹配后桥桥壳的外径，安装时贴合面积达到85%以上，拧紧螺栓后不会出现滑动移位，抱箍上的加强筋设计提升了支座的抗扭强度，在车辆承受较大侧向力时，支座不会出现变形开裂。左右连杆的两端铰接孔同轴度公差控制在0.1毫米以内，保证安装后连杆不会出现别劲的情况，运动过程中阻力均匀，不会出现卡滞。这套结构在实际装车测试中，以60公里每小时的速度通过半径25米的弯道时，后桥横向位移量不超过2毫米，相比原厂结构12毫米的位移量，侧向支撑提升十分明显，同时在通过减速带、坑洼路面时，后桥的跳动更加平顺，不会出现原厂结构那种左右横摆的多余动作，对于老车修复玩家、底盘改装从业者来说，这套结构的尺寸参数完整，安装孔位精准，可以直接用于样件制作、装车测试，不需要再进行额外的尺寸测绘与结构修改。
