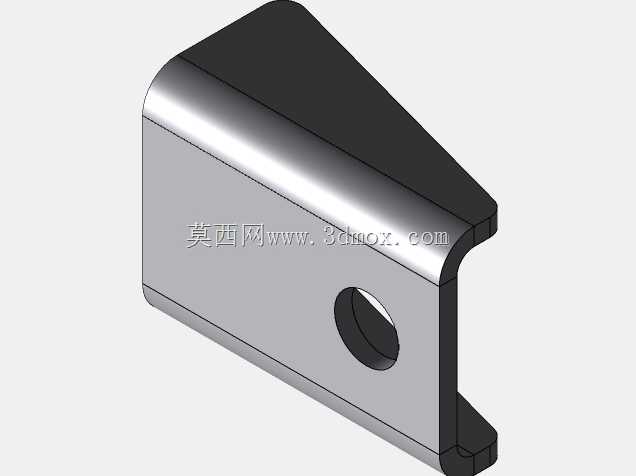

带单安装孔折弯型金属支撑角件结构

　　日常做设备结构排布时，这类带单安装孔的折弯角件是很容易被忽略但用量极大的基础构件，很多刚入行的工程师做框架设计时总想着用整块型材铣出支撑位，不仅加工成本高，后期调整维护时拆装难度也大，反而这种标准化的折弯角件，能适配绝大多数轻载支撑场景的需求。从实际应用场景来看，这类角件常出现在铝型材框架的边角加固位置、小型设备外壳的内部支撑点位、钣金机柜的层板托举部位，甚至一些非标工装的辅助定位结构上也能见到它的身影，它不需要承担大吨位的重载载荷，主要作用是维持两个垂直安装面的结构刚性，避免框架受侧向力时出现夹角变形，比如常见的桌面型小型检测设备，外壳采用1.2mm冷轧钢板折弯拼接时，边角处加装两个这类角件，就能让外壳整体抗扭刚度提升近40%，

　　完全不需要额外增加内壁加强筋，能有效简化钣金加工的工序步骤。从功能特性上看，这个角件采用单圆孔的安装设计，相比长圆孔调节件，它的定位精度更高，安装时不需要反复调整孔位对齐度，只要在被连接件上预制对应规格的光孔或者螺纹底孔，穿入对应规格的紧固件就能完成固定，不会出现安装后支撑位滑移的问题；折弯处做了圆弧过渡处理，没有尖锐的直角棱边，一方面能避免折弯加工时材料应力集中导致的开裂问题，另一方面安装时也不会划伤操作人员的手套或者线缆表层，很多设备内部走线靠近支撑位时，这种圆角结构能减少线缆绝缘层被磨破的风险。设计思路上，这个构件没有多余的冗余结构，主体采用等厚金属板材一次折弯成型，其中一个垂直面为完整的平面支撑面，

　　和被支撑构件的表面完全贴合，另一个带孔的面为安装固定面，折弯处的三角加强区域和两个垂直面连为一体，相当于自带了加强筋结构，不需要额外焊接三角支撑块，既减少了焊接工序带来的变形问题，也能避免焊接位置的防锈处理不到位出现锈蚀的情况；安装孔的位置做了沉孔处理吗？从结构形态看孔位边缘有适配紧固件头部的沉台结构，安装后紧固件头部不会突出角件表面，不会和相邻的其他构件产生干涉，这点在紧凑空间安装时非常实用，很多小尺寸设备内部安装空间局促，突出的螺栓头很容易卡到走线或者其他运动部件，沉孔设计刚好规避了这个问题。关于外形尺寸与安装边界，这类角件的两个垂直边的长度比例经过实际场景验证，不会出现某一边过短导致固定力不足的问题，

　　单安装孔的中心到两个垂直安装面的距离，符合通用五金配件的安装尺寸规范，适配市面上常用的M6、M8规格紧固件，安装时需要注意在被连接件上预留的孔位中心到垂直面的距离要和角件孔位匹配，避免出现安装错位；角件的整体厚度根据承载需求可选不同规格，轻载场景下2mm厚度的冷轧钢板材质就能满足使用需求，如果是有一定防腐要求的户外设备场景，也可以采用304不锈钢板材加工，折弯的内R角和板材厚度匹配，保证折弯后不会出现材料拉伸变薄的问题，整体结构的边角都做了钝化处理，没有毛刺飞边，不需要后续额外的打磨工序。很多工程师做选型时容易过度追求大规格的支撑件，其实在轻载框架场景下，这类小型折弯角件的性价比更高，安装占用空间更小，重量也更轻，对于需要控制整体重量的便携式设备来说，这类构件的优势非常明显，而且它的结构对称度高，左右方向的安装场景都能适配，不需要单独区分左右件，能减少物料的种类，降低仓储和备料的管理成本。
