卧式混流式水轮机转轮结构设计

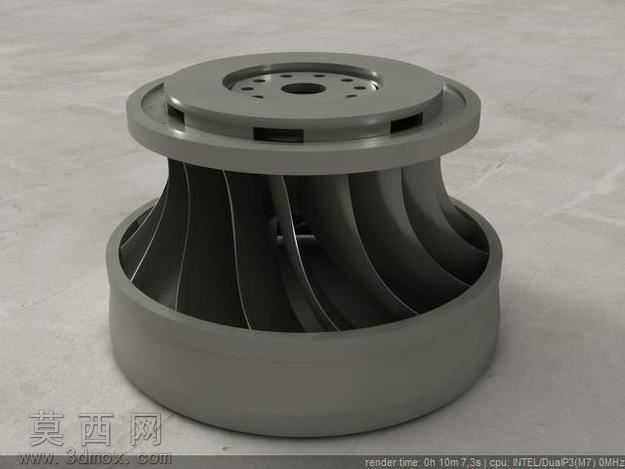

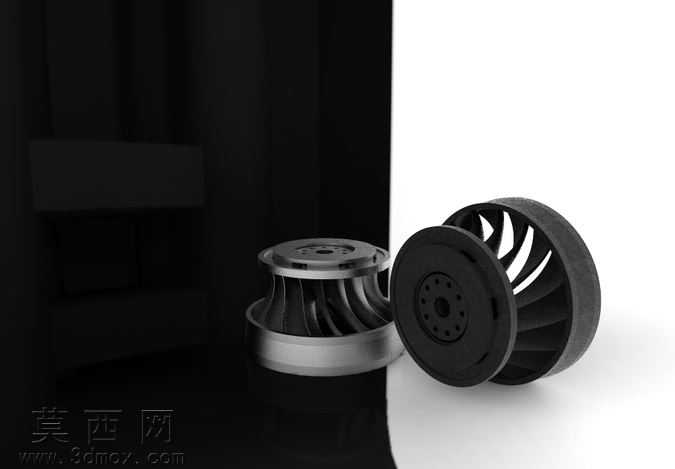

本模型为卧式混流式水轮机核心转轮部件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循水力机械转轮的设计规范，对过流曲面、连接结构、安装基准做了精准还原。模型整体分为上冠、下环与扭曲叶片三个核心部分，上冠部位设计有均匀分布的安装定位孔与连接止口，用于和水轮机主轴实现同轴定位与扭矩传递，孔位排布符合标准法兰连接的尺寸要求，止口处做了适配的公差预留设计，可保证装配后的同轴度精度。下环为环形回转结构，与叶片外缘做一体化曲面衔接，既可以约束叶片端部的流道形态，也能提升转轮整体的结构刚度，降低高速运转时的叶片形变风险。中间的扭曲叶片是转轮实现水能转换的核心结构，建模时采用曲面放样、曲率连续过渡的方式构建叶片型面，保证叶片进水边、出水边的角度符合混流式水轮机的水力设计要求，叶片与上冠、下环的衔接位置做了圆滑过渡处理，可减少水流经过时的局部水力损失，同时降低应力集中带来的结构疲劳风险。渲染阶段采用哑光金属材质模拟转轮的铸钢基材质感，对曲面转折处做了光影优化处理，可清晰呈现叶片的扭曲形态与各部件的装配关系。设计过程中优先考虑转轮的水力性能与结构可靠性，所有曲面均经过曲率检查，无破面、重叠面等建模缺陷，各部件的连接关系完整还原真实产品的装配逻辑，既可以用于水轮机结构原理的教学演示，也可作为水力机械设计的参考原型，帮助设计人员理解混流转轮的过流结构特点与安装配合方式，为同类型水力部件的设计优化提供直观的三维参考。
