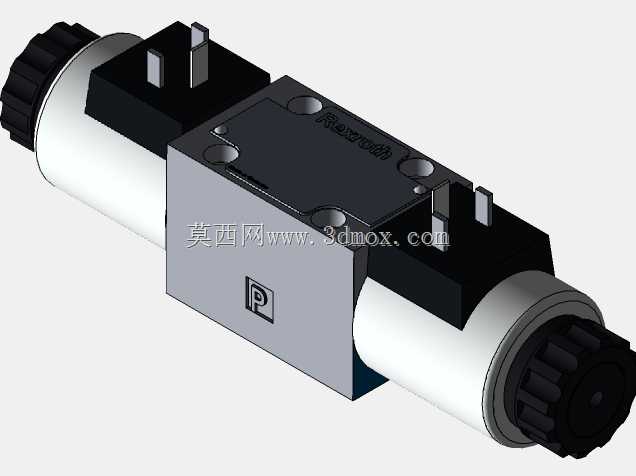

NG6型双头电磁换向液压阀三维结构

　　在液压传动系统的布局设计中，方向控制类元件的选型与安装直接决定整套油路的动作逻辑可靠性，这款通径6的双头电磁换向阀，是目前中小流量液压回路里应用覆盖率极高的元件，从普通的工装夹具夹紧回路、小型压机的动作切换，到自动化生产线的液压工装移位、机床液压系统的油路换向，都能看到这类阀的应用身影。做液压站布局设计的时候，首先要卡准这类阀的安装边界，它的安装面遵循标准NG6通径的连接尺寸，安装孔位的间距、油口的通径规格都和行业通用安装板完全匹配，不需要额外做转接板设计，能直接叠装在6通径的溢流阀、节流阀等叠加阀上面，大幅缩减液压阀组的整体占用空间。从结构设计来看，这款阀采用双电磁铁对称布局，两端的电磁铁得电时分别推动阀芯移动到不同工作位，

　　失电状态下阀芯靠对中弹簧回到中位，能实现P口进油到不同工作油口的通断切换，控制执行元件的伸出、缩回或者停止动作，阀芯的台肩尺寸做了精准的公差匹配，阀体内孔的加工精度控制在微米级，能最大限度减少内泄漏量，避免系统出现掉压、动作窜动的问题。两端的电磁铁部分做了防护结构设计，接线端的防护等级能满足常规工业车间的使用要求，日常设备运行时的少量切削液飞溅、粉尘附着不会影响电磁铁的正常吸合，电磁铁的吸合行程经过匹配设计，既能保证阀芯完全到位，又不会出现吸合冲击过大导致的阀芯磨损过快问题。在做三维建模的时候，这类阀的外形细节还原度直接影响整套液压站的装配干涉检查效果，模型完整还原了阀体的安装面轮廓、电磁铁的外形尺寸、接线插头的凸起结构、

　　顶部的铭牌安装位，还有两端手动应急推杆的结构——现场调试或者电磁铁故障的时候，可以用工具按动这个应急推杆手动推动阀芯换向，不用拆阀就能临时调试回路动作，这个细节在做设备运维空间预留的时候必须考虑，要保证阀安装完成后，两端的应急推杆位置有足够的操作空间，不能被旁边的管路、机架挡住。很多刚接触液压设计的工程师做阀组布局时，容易忽略电磁铁的接线空间预留，这款阀的两个接线插头分别在阀体两侧的上方，建模时还原了插头的插拔方向和尺寸，布局时就能提前留出接线和拔插的操作空间，避免后期装配时发现插头被旁边的元件挡住，没法正常接线。另外阀体上的油口标识、定位销孔位置也在模型里做了准确还原，装配时能快速对应安装板的油口位置，不会出现装反的问题。

　　从实际使用场景来说，这类阀适配24V直流供电的工况，直流电磁铁的吸合冲击小，使用寿命长，适合动作频次较高的液压回路，比如自动化线上的液压定位机构，每分钟十几次的换向频率下，只要系统油液清洁度达标，能长期稳定运行。设计选型的时候还要注意，这类阀的额定流量和通径匹配，不能超流量使用，否则会出现压力损失过大、阀芯卡滞的问题，NG6通径的阀一般适配流量在40L/min以内的回路，刚好覆盖大部分小型液压执行元件的流量需求。在做设备三维布局时，把这个阀的模型导入装配体后，可以直接模拟管路连接的走向，提前规划液压站的布管空间，避免后期出现管路和其他部件干涉的问题，阀体的外形棱角、安装螺栓的露头高度都做了1:1还原，干涉检查的结果能直接指导实际生产装配，不用反复修改阀组的安装位置。
