双耳环铰接式液压执行油缸结构设计

　　这款双耳环铰接结构的液压执行元件，在各类需要直线往复推拉动作的工业场景中应用十分广泛，从工程机械设备的作业机构动作驱动，到自动化产线的工装夹具夹紧、工位举升移位，再到专用设备的负载推拉、姿态调整环节，都能见到这类铰接式油缸的身影。不同于法兰安装、脚座安装的油缸，两端带铰接耳环的结构，能够适配安装端存在小角度摆动的工况，避免油缸在动作过程中因安装座的微量偏移产生径向憋劲，大幅降低杆体密封件的偏磨风险，延长元件的实际使用寿命。

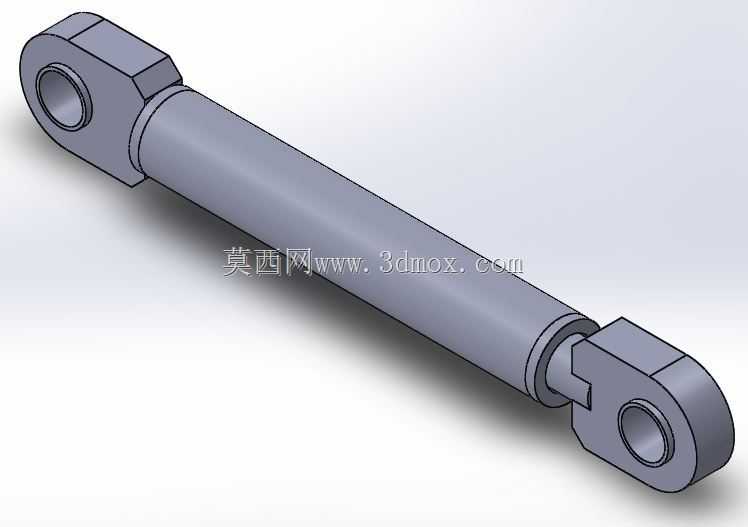

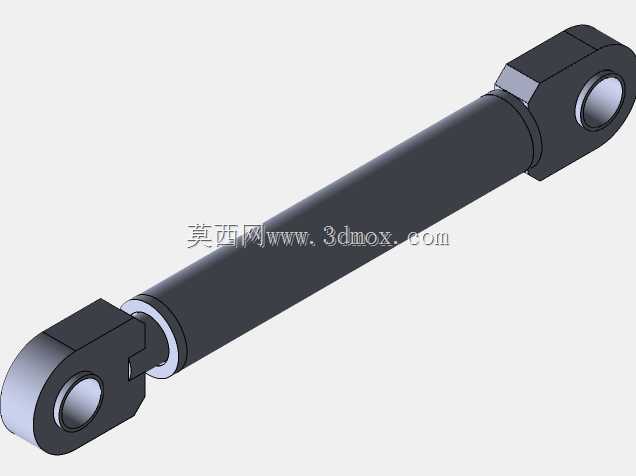

　　从功能特性来看，这款油缸为单杆双作用结构，通过缸体两腔的液压油压差推动活塞杆伸出与缩回，能够稳定输出双向的推拉力，适配需要双向带载动作的工况。两端的铰接耳环内预留了销轴安装孔，安装时通过销轴分别与设备的固定基座、执行负载端铰接，安装过程中不需要严格保证两端安装面的绝对同轴，允许在垂直于销轴的平面内存在一定的摆角补偿量，对于存在机构动作变形、安装累计误差的设备场景，这种安装形式的适配性远高于刚性安装的油缸结构。缸体本身采用光滑圆柱外形，没有额外的安装凸台，整体结构紧凑，在安装空间狭长的机构中布置时，不会因为多余的结构凸缘产生空间干涉。

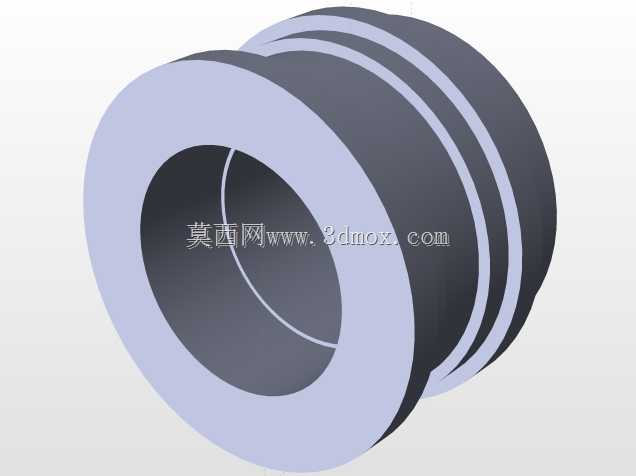

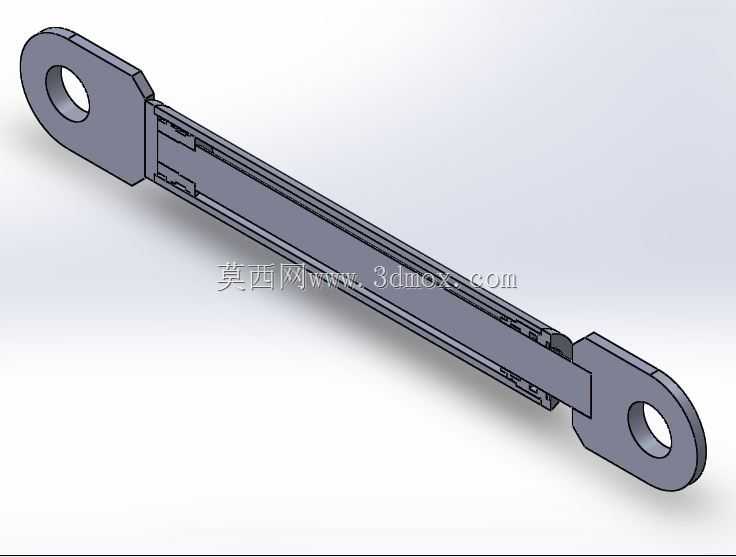

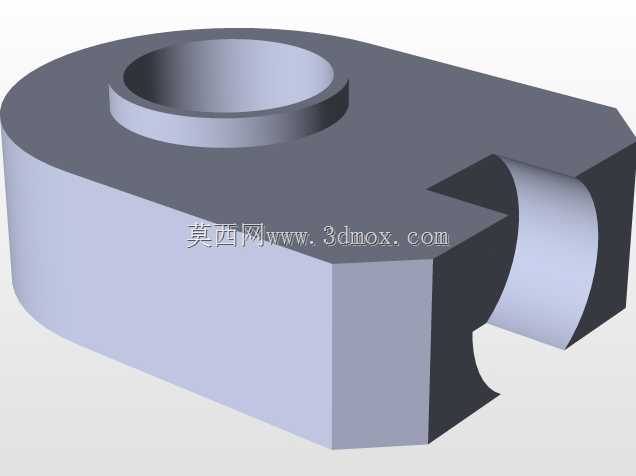

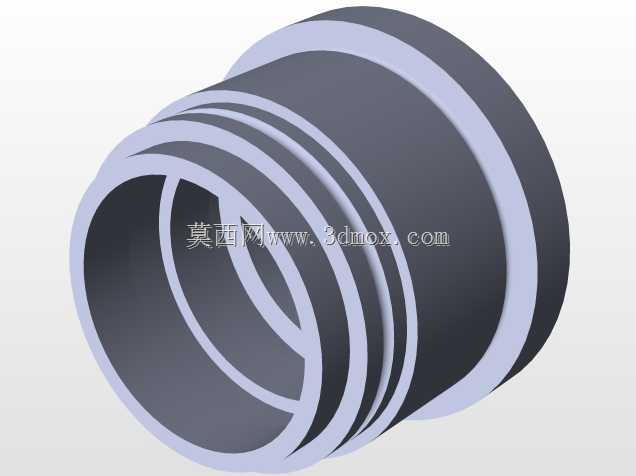

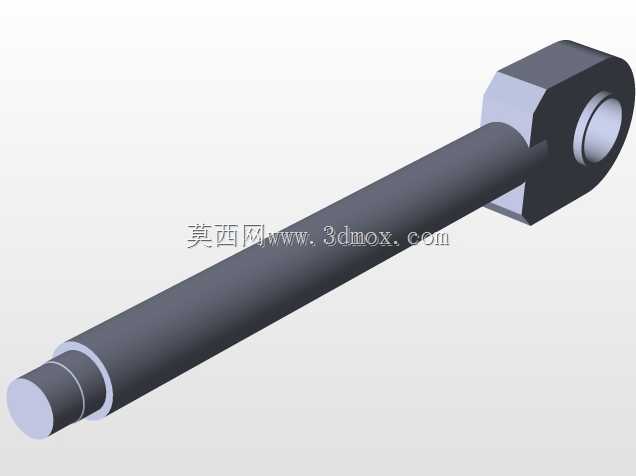

　　在设计思路上，这款油缸的结构优先考虑了铰接工况下的受力合理性，耳环与杆端、缸底端的连接部位做了加厚过渡处理，避免推拉负载作用下耳环根部出现应力集中断裂的问题。活塞杆与缸筒的配合段设置了多级导向与密封结构，既能够保证活塞杆伸缩过程中的直线度，也能避免液压油内泄、外泄，同时阻挡外界的粉尘、水汽进入缸体内部损伤密封件。缸体的长度参数匹配900mm级行程、490mm级最短安装距的工况需求，设计时充分考虑了行程余量，避免活塞杆伸出到极限位置时活塞撞击缸端盖，同时缩回状态下的整体长度能够满足紧凑安装空间的边界要求，不会因为缩回长度过长导致机构无法收拢到设计位置。

　　从安装边界来看，两端耳环的销轴孔直径、耳环宽度尺寸，都匹配常规工业场景的铰接销轴标准规格，选型替换时不需要额外加工定制连接销轴，能够直接适配现有设备的安装接口。缸体的外径尺寸控制在合理范围内，布置时只需要预留出缸体摆动所需的径向空间，不需要额外留出安装紧固件的操作空间，对于空间局促的铰接安装点位，这种结构的空间利用率优势十分明显。在实际选型应用中，这类油缸常被用于工程机械的动臂驱动、料斗翻转机构，物流设备的升降架推拉，以及环卫设备、农业机械的作业机构驱动场景，能够在存在振动、冲击的工况下稳定工作，铰接结构的自适应性可以抵消机构动作过程中的位置偏差，减少安装调试阶段的同轴度校准工作量，同时降低设备运行过程中因结构变形带来的油缸损坏概率。

　　建模过程中，这类油缸的结构需要重点关注耳环孔的同轴度、活塞杆与缸筒的同轴度参数，同时要预留密封件的安装槽位尺寸，保证加工装配时密封件能够顺利装入且压缩量符合设计要求。对于需要做运动仿真的场景，两端铰接副的设置要贴合实际安装状态，准确模拟油缸伸缩过程中的摆动角度，验证机构全行程中是否存在缸体与周边结构的干涉问题，提前排查设计阶段的空间布置缺陷。
