剪板机用五角板材切割定位刀座结构

　　在金属板材下料加工的生产场景中，剪板机作为钣金加工、钢结构预制、五金件冲压前道工序的核心设备，其裁切精度直接决定后续工序的加工余量与成品合格率，而直接参与板材定位、刃口承载的刀座构件，是保障剪板机连续稳定作业的关键易耗配套部件。本次呈现的五角结构刀座，主要适配中小型机械式剪板机的侧定位裁切工位，针对常规方形刀座在窄幅板材、异形边角料裁切时容易出现的定位滑移、刃口受力偏载问题做了结构优化。从实际应用场景来看，这类五角刀座多用于厚度0.5-6mm的冷轧钢板、热轧钢板、铝板的定尺剪切工序，在五金加工厂的钣金下料班组、钢结构加工厂的小件预制工位、配电箱柜体生产车间的剪板工位都有广泛的适配空间，相比常规方形刀座，

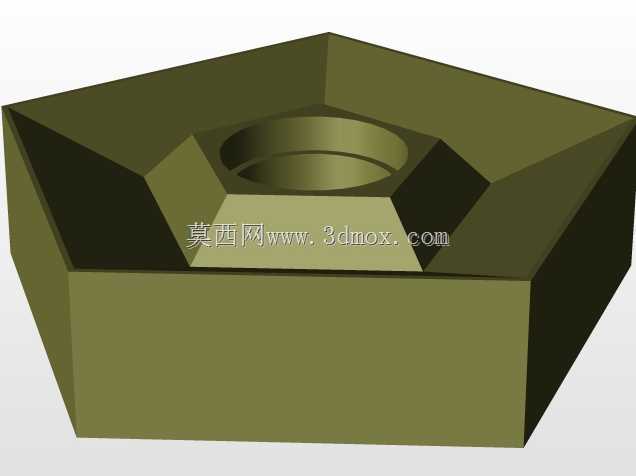

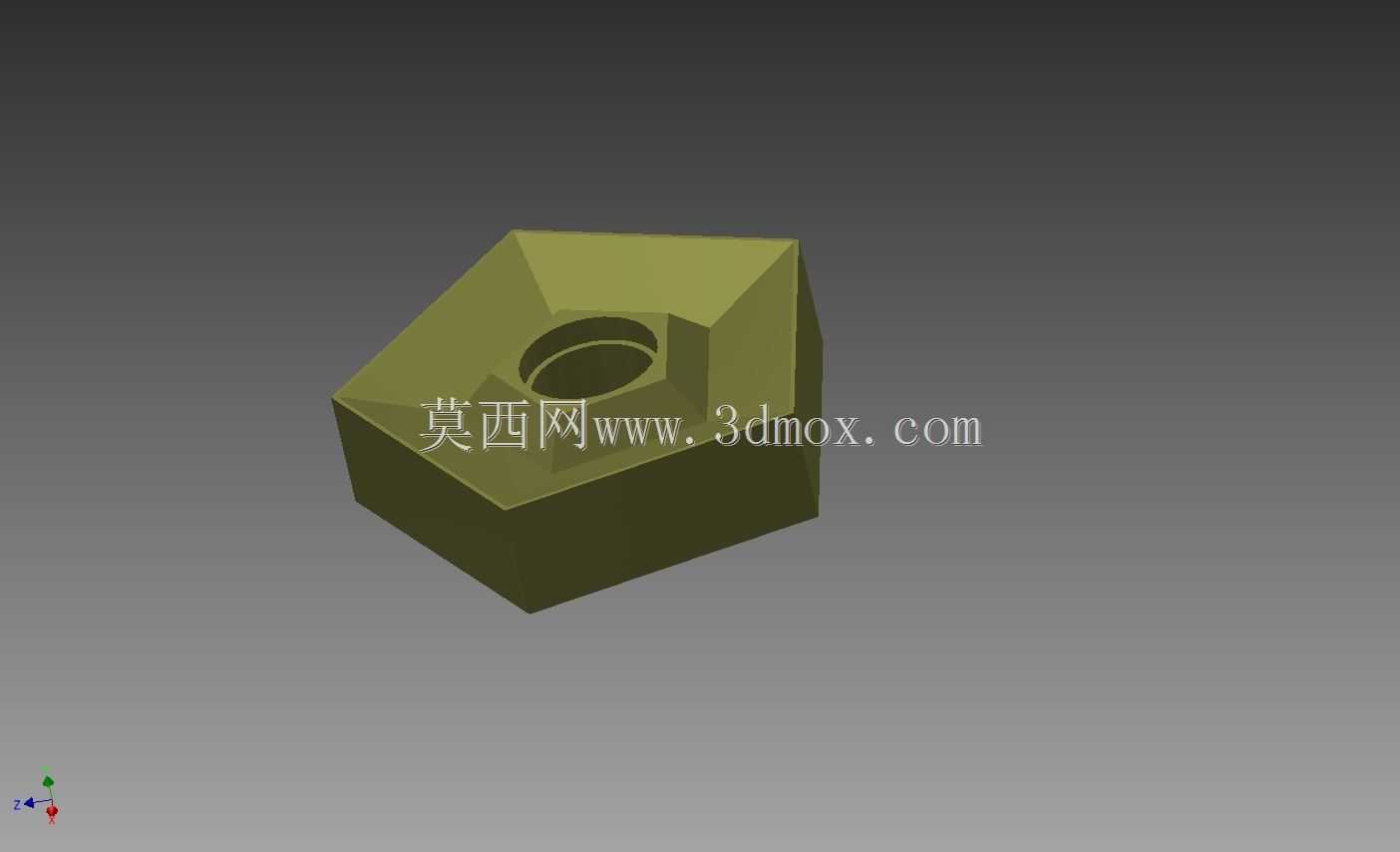

　　其五个斜向定位面可以分别对应不同角度的板材靠位需求，裁切带斜角的板材边角时不需要额外加装角度靠尺，能减少工位辅助调整的时间。从设计思路上看，该构件采用整体式多边形块体结构，中心设置贯通的安装沉孔，用于将刀座固定在剪板机的工作台定位槽内，五个外角分别做了小尺寸倒角处理，避免安装过程中锐角磕碰操作人员手部，同时也能减少板材靠位时对板材边缘的刮擦损伤。刀座的上表面做了0.2mm的平面度公差控制，与剪板机工作台面安装后贴合间隙不超过0.05mm，保障板材靠位时基准面无偏移，中心安装孔的位置度公差控制在φ0.1mm以内，避免长期受剪切反冲力出现固定螺栓松动的问题。从安装边界来看，该刀座的外接圆直径适配剪板机工作台T型槽的常规间距，

　　安装时不需要对原有工作台做二次加工，直接替换原有方形定位块即可完成装配，五个定位面分别对应0度、45度、90度、135度、270度的常用板材裁切靠位角度，日常作业中处理常规矩形板材裁切时用直角面靠位，处理斜角边角料、梯形板材裁切时直接切换对应角度的斜面靠位，不需要反复调整靠尺位置。在功能特性上，该刀座的整体材质选用45号钢经调质处理，表面硬度达到HB220-250，具备足够的抗冲击性能，长期承受板材靠位的碰撞、剪切作业的振动载荷不会出现变形，刃口贴合面做了淬火处理，局部硬度达到HRC45-50，避免长期与板材摩擦出现磨损凹陷，保障定位精度的长期稳定性。实际生产中，这类五角刀座相比传统单一直角定位块，能减少30%左右的工位调整时间，

　　尤其是在多品种小批量的钣金加工场景下，频繁切换裁切角度时不需要反复拆装调整靠尺，只需要转动刀座切换对应定位面即可完成基准调整，能有效提升下料工序的作业效率。结构设计上没有多余的冗余结构，整体块体结构刚性充足，受力时不会出现弹性形变，中心沉孔的深度适配常规M12内六角固定螺栓的安装尺寸，螺栓锁紧后沉头面完全没入刀座表面，不会突出平面影响板材的水平放置，五个角的棱边均做了R1的圆角过渡，避免应力集中导致长期受冲击出现边角崩裂的问题。在设备适配性上，该结构可以适配Q11系列、QC12Y系列多数中小型剪板机的工作台定位安装需求，不需要修改原有设备的安装结构，替换成本低，日常维护只需要定期检查固定螺栓的锁紧力矩、清理定位面粘附的铁屑即可，不需要复杂的保养流程。
