在行走轮系、回转支承组件的装配链路里,这类环形过渡板往往承担着差速适配的核心作用,很多现场装配时遇到的安装孔位错位、结合面应力集中、传动间隙超差问题,追根溯源都和过渡连接件的设计合理性直接相关。做这类零件的三维建模时,最先要敲定的不是外形轮廓,而是两侧结合面的安装边界——轮侧的安装孔是沿圆周均布的沉孔,用来和轮体的预埋螺栓配合,沉孔的深度要刚好覆盖螺栓头的伸出高度,避免装配后螺栓头剐蹭相邻的制动组件;而另一侧对接的是车架端的连接座,孔位排布要和连接座的螺纹孔完全同轴,孔位的位置度公差要控制在0.05mm以内,不然紧固时会产生额外的安装内应力,长时间受交变载荷作用很容易出现连接螺栓断裂的故障。

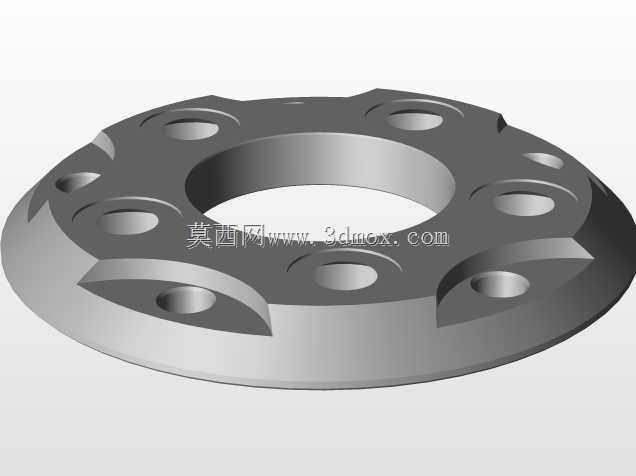

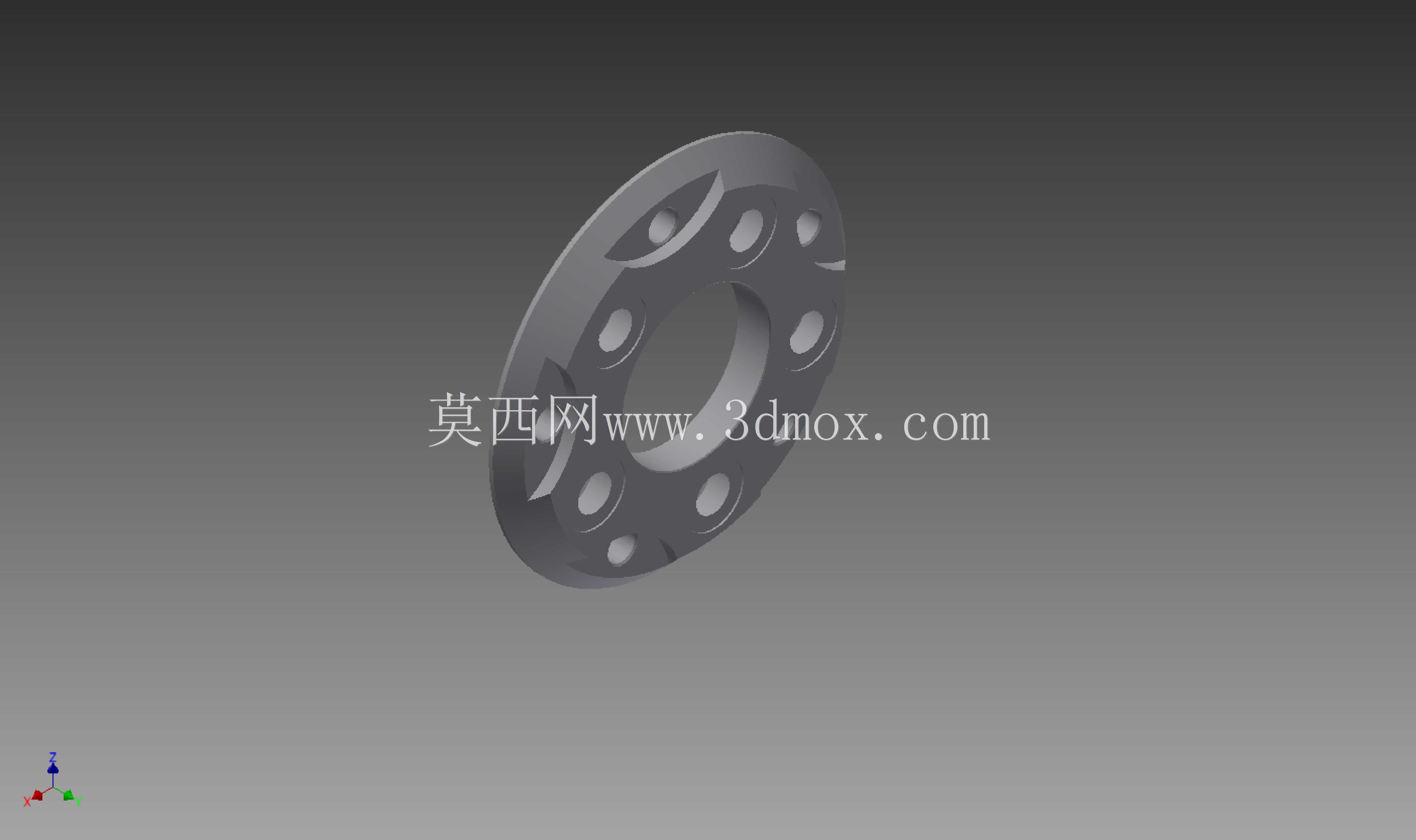

从结构外形来看,整体采用环形薄盘结构,中心通孔的直径要预留足够的回转避让空间,既要保证轮轴穿过时不会和板体内壁产生摩擦,还要给轴端的密封件留出安装位,避免运行时密封件被板体边缘切损。板体上的减重孔不是随意排布的装饰结构,每一个弧形减重孔的位置都经过受力仿真校核,在保证整体抗弯截面模量满足载荷要求的前提下,尽可能削减零件自重,降低轮系的簧下质量,这一点在行走类设备的轮组设计里尤为关键,簧下质量每降低一部分,设备行进时的颠簸冲击都会明显减小,连带提升轮胎、悬架组件的使用寿命。
设计这类过渡板时,很容易忽略的细节是板体的厚度选择,不能只按静态承压的数值来算,要结合轮系运行时的冲击载荷系数,比如在非铺装路面行驶的设备,冲击载荷系数往往取到2.5以上,板体厚度如果按静态载荷选薄了,过坑洼路面时很容易出现板体翘曲,导致轮体偏摆,进而出现轮胎偏磨、轴承早期损坏的问题。另外板体的两个端面都要设计成精加工面,表面粗糙度要达到Ra1.6,保证和两侧结合面完全贴合,要是结合面有缝隙,雨水、泥沙很容易渗入连接缝隙,造成螺栓锈蚀、结合面腐蚀,后期维护拆卸时会非常麻烦。
从实际应用场景来看,这类过渡板不止用在行走轮组上,在回转工作台、分度转盘的组件里也能看到类似结构,核心作用都是在两个安装基准不统一的部件之间做适配连接,相当于机械装配里的“适配中介”,不用改动两侧原有部件的结构,只通过一个过渡件就能完成不同孔位、不同结合面尺寸的组件对接,大幅降低改装、维修时的改造成本。建模时还要注意安装孔的倒角处理,所有孔的两端都要做0.5mm的45度倒角,一方面是去除机加工产生的毛刺,避免装配时毛刺掉落到结合面之间造成装配间隙,另一方面也能引导螺栓顺利穿入,提升现场装配的效率。
很多新手做这类零件建模时,容易把孔位的均布角度算错,尤其是两侧孔位数量不一致的时候,要提前做好角度基准的对齐标记,比如在板体的外缘做一个小的定位缺口,装配时对准缺口就能保证孔位完全对位,避免现场装配时反复调整角度浪费工时。另外板体的外缘要做圆角过渡,不要留尖锐的棱边,一是避免安装维修时划伤操作人员,二是尖锐棱边在做表面处理时容易出现涂层厚度不均的问题,长期使用时棱边位置最先出现锈蚀,影响零件的整体使用寿命。在材料选择上,这类零件一般选用中碳钢经调质处理,既有足够的强度承受冲击载荷,又有不错的韧性,不会因为瞬间的重载冲击出现脆断,表面做发黑处理就能满足常规的防锈需求,如果是在沿海高腐蚀环境下使用的设备,还可以更换为不锈钢材质或者做镀锌处理,适配不同的工况使用需求。
