高精度拉削加工刀具结构三维设计

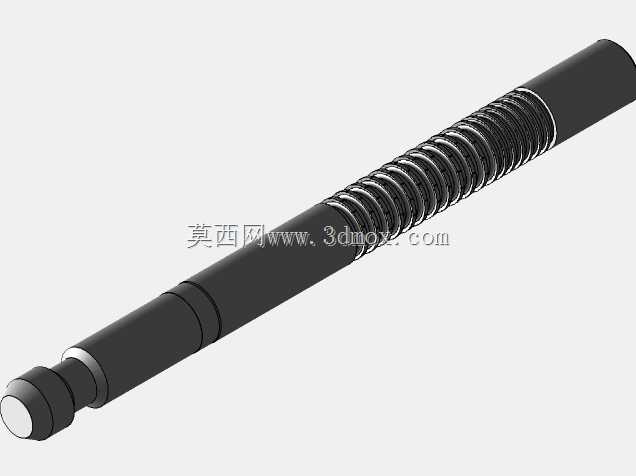

　　在批量金属切削加工场景中，拉削工艺凭借一次走刀即可完成复杂型面加工的特性，广泛应用于汽车变速箱齿轮内孔、花键槽、航空发动机榫槽、液压阀体内腔等高精度成型面的加工工序，而拉刀作为该工艺的核心执行部件，其结构设计合理性直接决定加工精度、工件表面质量与单批次加工寿命。这款拉削刀具的三维结构设计，完全围绕实际拉削工况的受力特性展开，没有冗余的装饰性结构，每一处几何特征都对应明确的加工功能需求。从实际应用场景来看，拉削加工属于定尺寸成型加工，刀具本身的齿形精度、齿升量分布、容屑槽空间直接决定工件成型尺寸，因此设计过程中首先针对不同加工段的切削负荷做了分段式齿部排布：最前端的引导段做了小锥度导向设计，能够在刀具进入工件预制孔时自动校正同轴度，

　　避免入刀偏斜造成的拉刀崩齿或工件内孔拉伤，引导段的外径尺寸比工件预制孔小0.05-0.1mm，长度根据常见工件的装夹悬伸长度设定，保证入刀时至少有3个齿同时进入切削状态，分散初始切入的冲击载荷。紧随引导段的是粗切齿段，这部分的齿升量设置为每齿0.02-0.04mm，是整个拉刀切削负荷最大的区段，容屑槽采用深槽圆弧底设计，槽深大于单齿切削厚度的4倍，保证钢件加工时产生的卷屑能够完全容纳在槽内，不会因切屑堵塞刮伤已加工表面，粗切齿的后角设置为3°，既保证刀刃强度，又减少后刀面与工件的摩擦阻力。粗切齿之后是过渡齿段，齿升量逐齿递减至0.01mm，逐步降低切削负荷，让加工应力平缓释放，避免粗切到精切的载荷突变造成让刀误差。

　　最后的精切齿段齿升量控制在0.005-0.01mm，齿侧面做了0.1mm宽的刃带，校准齿部分则不设置齿升量，主要用于熨平精切齿留下的加工痕迹，保证最终工件的尺寸精度稳定在IT7级以上，表面粗糙度达到Ra1.6以内。刀具的柄部结构采用通用的快换式拉床夹头接口，夹持段的四方结构做了圆角过渡，避免应力集中造成柄部断裂，柄部与刀体的同轴度公差控制在0.01mm以内，保证拉削过程中刀具的回转与直线运动精度。从安装边界来看，这款拉刀的总长根据加工行程做了适配设计，刀体最大外径对应加工工件的最大成型尺寸，安装时需要保证拉床的尾座导向中心与主轴夹头中心同轴度误差不超过0.02mm，刀具的后引导段能够在拉削终了时伸入尾座导向套，避免拉刀出刀时下垂造成工件出口处崩边。在刀具材料适配的结构设计上，刀体的齿部硬度区域预留了热处理变形补偿量，三维建模时针对高速钢材料的淬火变形规律，对长径比超过20的细长刀体做了微中凸结构预补偿，避免热处理后刀体弯曲造成的齿向误差。实际生产中，这类拉刀的重磨只需要刃磨前刀面，因此建模时前刀面的几何参数做了标准化设置，重磨后齿升量不会发生明显变化，能够延长刀具的整体使用寿命。不同于单刃切削刀具，拉刀的多齿同时切削特性会产生较大的轴向拉力，因此刀体的芯部厚度做了强度校核，保证在最大切削负荷下芯部的挠度不超过0.01mm，避免加工过程中出现让刀造成的锥度误差。针对不同加工材料的特性，容屑槽的槽型也做了差异化设计：

　　加工塑性材料时采用大圆弧卷屑槽，引导切屑卷曲成紧凑的螺卷状；加工脆性材料时则采用稍浅的直槽，避免崩碎切屑卡在槽内。整个三维模型的几何特征完全还原了实际加工用拉刀的结构细节，没有做简化处理，每一个切削齿的齿升量、前角、后角、刃带宽度都按照实际加工参数设置，既可以用于刀具设计阶段的结构校核、干涉检查，也可以作为拉削工艺仿真、加工路径模拟的基础模型，帮助工艺人员提前预判拉削过程中的排屑、受力、变形问题，减少实际试切的材料与时间成本。在设备选型适配方面，模型的柄部尺寸、总长、最大切削直径都对应通用卧式内拉床的装夹参数，不需要额外做结构修改就可以直接适配多数常规拉削设备的安装要求，针对专用拉床的定制化需求，也可以在这个基础模型上快速调整齿部参数、柄部接口尺寸，缩短刀具设计的周期。
