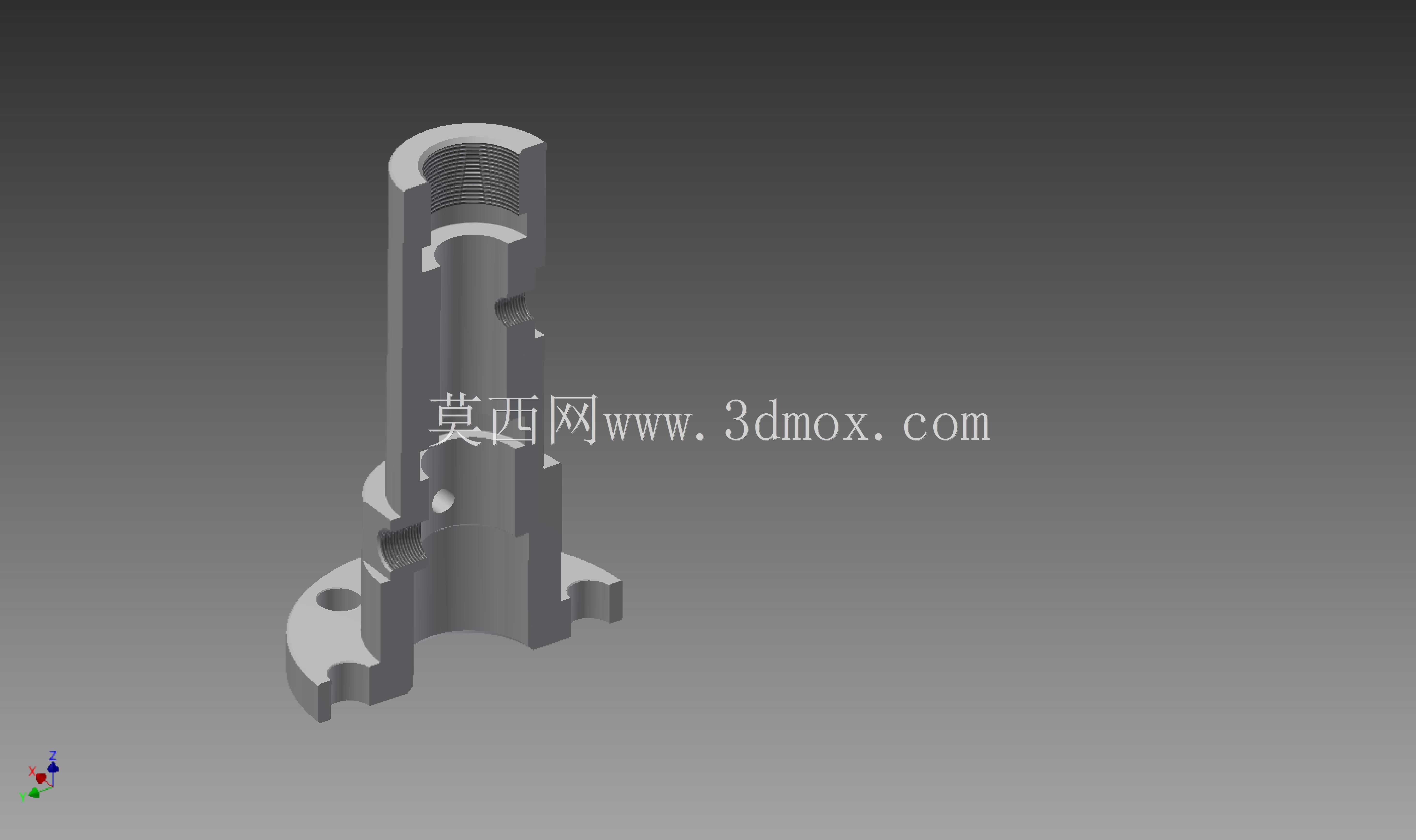

整个构件的主体采用立式空心筒体结构,内部的通腔既可以满足传动杆件的穿过需求,也可以作为流体介质的过流通道,上端加工的内螺纹段需要严格匹配对接件的螺纹公差,通常选用6H级的内螺纹精度,保证螺纹啮合后没有多余的径向间隙,避免运行中出现螺纹副的磨损松脱。筒体侧壁上开设的径向小孔,主要是用于定位销的穿装或者润滑油路的布设,在传动应用场景下,这些小孔可以穿入紧定螺钉,将内部穿过的轴件与轮缘筒体锁止为一体,保证扭矩传递的同步性;如果是流体管路场景,这些小孔可以作为测压接口或者排空接口,方便后续运维过程中的压力检测与管路残液排空。底部的法兰盘采用三瓣式带安装孔的结构,而非整圆法兰,这种设计主要是为了在保证连接强度的前提下降低构件整体重量,在各类传动设备、流体输送管路以及立式装配的机械单元中,这类带法兰基座的轮缘结构是承担定位、连接与载荷传递的核心构件之一,日常在车间做设备拆解测绘时,经常能在泵组输出端、管路立式接驳段、小型传动立轴的支撑位见到同类型结构,它的存在直接决定了相邻部件的同轴度精度,以及长期运行下的连接可靠性。从实际使用场景来看,这类结构既可以作为传动轮组的外缘支撑基体,为轮体提供刚性安装边界,也可以作为管路系统的立式接驳构件,通过上端的内螺纹段实现与外螺纹管路件的快速对接,底部的法兰盘则负责将整个构件固定在设备基座或者舱壁板上,避免运行过程中出现径向窜动或者轴向移位。做结构设计的时候,首先要考虑的是载荷传递路径的合理性,
同时减少安装面的加工面积,降低机加工的成本与工时消耗,三个安装孔的位置度公差需要严格控制,保证安装时螺栓可以顺利穿入基座的对应螺纹孔,不会出现别劲的情况,法兰盘与筒体衔接的位置做了圆弧过渡处理,避免应力集中导致的衔接处开裂,毕竟设备运行过程中这个位置会承受交变的弯曲载荷,一旦过渡圆角处理不到位,长期运行很容易出现疲劳裂纹。设计过程中还要考虑安装边界的匹配性,筒体的外径尺寸需要和相邻装配的轮体内径保持过渡配合,过盈量控制在0.02-0.05mm之间,既保证装配后不会出现相对滑动,也不会因为过盈量太大导致装配困难甚至筒体变形;法兰盘的安装面需要做铣平处理,平面度公差控制在0.03mm以内,保证安装后整个构件的垂直度满足要求,
不会出现筒体倾斜导致的轴件偏磨或者管路密封失效问题。上端内螺纹的有效螺纹长度需要满足对接件的旋入深度要求,通常要保证螺纹啮合长度不小于螺纹公称直径的1.5倍,这样才能承受足够的轴向拉脱力,避免管路内压或者轴向载荷作用下出现螺纹脱开的故障。筒体内部的台阶结构是设计中的关键细节,不同直径的台阶孔分别承担不同的功能,最上端的内螺纹段负责连接,中间的台阶孔可以放置密封件或者轴承,最下端的扩孔则可以为内部穿过的轴件或者管路提供避让空间,台阶处的端面需要做垂直度处理,保证放置在台阶上的密封件或者轴承端面能够均匀贴合,不会出现偏压导致的密封失效或者轴承早期磨损。在实际选型应用的时候,需要根据具体的工况载荷确定构件的材质,
如果是传动场景下承受较大扭矩和冲击载荷,通常选用45号钢做调质处理,表面做发黑防锈处理;如果是流体输送场景接触腐蚀性介质,则可以选用304不锈钢材质,保证耐腐蚀性能。安装过程中需要先将法兰盘的安装面与基座表面清理干净,去除毛刺和杂物,然后穿入连接螺栓,按照对角顺序逐步拧紧螺栓,避免法兰盘受力不均导致筒体倾斜,之后再将上端的对接件旋入内螺纹段,根据密封需求决定是否在螺纹段缠绕生料带或者涂抹螺纹密封胶,最后穿入侧壁的紧定螺钉或者接好测压管路,完成整个构件的装配。这类结构看似简单,但是每一处尺寸细节都直接影响整个设备单元的运行稳定性,做三维建模的时候需要特别注意各个特征的公差配合要求,以及过渡位置的工艺合理性,不能只做外形的复刻,要充分考虑后续机加工、装配以及实际运行的需求,比如螺纹的退刀槽、法兰安装孔的倒角、各个锐边的倒钝处理,这些细节虽然不影响整体外形,但是却是实际生产中必不可少的工艺结构,缺了这些细节的模型在实际生产中会直接出现加工困难或者装配干涉的问题。
