Kaprolone材质防损伤电缆固定垫片结构

　　在工业电气布线、设备内部线缆排布、控制柜走线等场景中，电缆固定件的选型直接影响线缆的长期运行可靠性，传统金属线夹在紧固过程中容易因应力集中割破电缆外护套，硬质塑料垫片在低温或长期受力状态下易出现脆裂，无法适配复杂工况下的线缆固定需求。这款电缆固定垫片采用Kaprolone材质加工，从结构设计阶段就规避了传统固定件的常见缺陷，首先在与电缆外护套接触的圆弧面做了全圆角过渡处理，接触区域没有任何锐边、合模线残留结构，紧固过程中即使达到额定锁紧力矩，接触压力也会均匀分散在圆弧贴合面上，不会出现局部应力集中压伤电缆护套的情况，适配多股软芯电缆、屏蔽电缆、带外护套的控制电缆等多种线缆类型的固定需求。

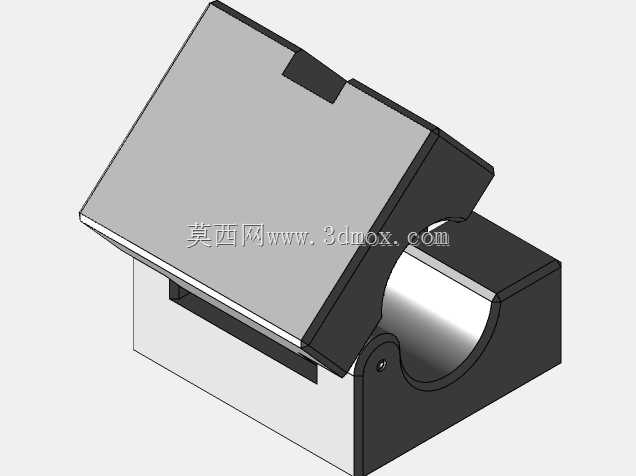

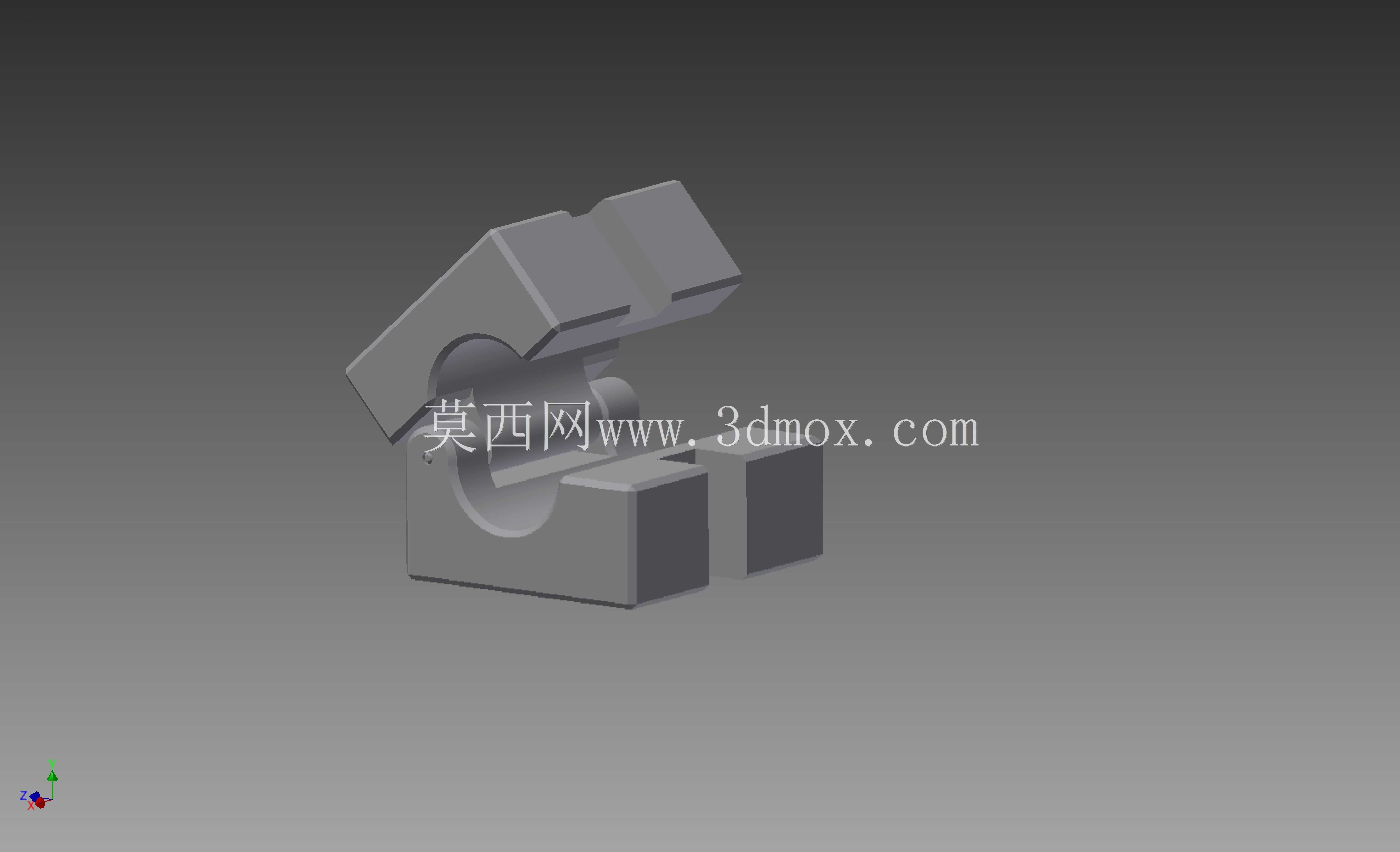

　　从结构布局来看，这款垫片采用分体式卡合结构，下半部分为带圆弧承托面的基座，上半部分为对应弧度的压合块，基座两侧设置有定位卡槽，安装时可以先将基座卡入安装板的预设槽位内完成预定位，无需手扶即可放置电缆，再扣合上部压块后穿入紧固螺丝完成锁紧，单人即可完成安装作业，适配设备批量装配的流水线作业需求。安装边界方面，基座底部的安装面平面度公差控制在0.1mm以内，可适配厚度1.5-3mm的冷轧钢板安装板、绝缘安装板等多种安装基体，安装孔位间距符合通用电气安装的孔位规范，可直接替换同规格的传统金属线夹垫片，无需重新打孔调整安装位置，降低设备改造成本。

　　材质特性上，Kaprolone材料本身具备良好的自润滑性与绝缘性能，长期使用过程中不会与电缆外护套的PVC、橡胶材质发生粘连，即使在-20℃到80℃的工作温度区间内，材料依然能保持足够的韧性与结构强度，不会出现低温脆裂、高温软化变形的问题，同时材料本身具备一定的阻尼特性，设备运行产生的微幅振动不会导致紧固螺丝出现松动，可长期保持稳定的夹持力，避免电缆因固定松动出现移位、拉扯接线端子的问题。

　　在实际应用场景中，这款垫片可覆盖工业控制柜内部走线、机床设备线缆固定、新能源设备线束排布、轨道交通车辆内部线缆固定等多个领域，针对需要经常拆装维护的线缆点位，这款垫片的结构无易损卡扣部件，多次拆装后依然能保持尺寸精度与夹持性能，不会出现普通塑料卡件拆装几次就断裂的问题。设计过程中针对圆弧夹持面的半径做了多轮验证，适配对应线径范围的电缆时，夹持面与电缆外护套的贴合率能达到85%以上，既不会因为夹持间隙过大导致电缆窜动，也不会因为半径过小导致电缆被挤压变形，影响内部线芯的载流能力。垫片的外露边缘全部做了倒钝处理，安装维护过程中不会划伤作业人员的手部，也不会剐蹭相邻的其他线缆，提升布线作业的安全性。

　　针对户外使用场景，这款材质的抗老化性能优于普通ABS、PP材质的固定件，长期暴露在紫外线环境下的老化速率更低，可用于户外设备、光伏接线箱等场景的线缆固定，无需额外增加防护套即可满足长期使用要求。结构上没有设计多余的冗余特征，整体壁厚均匀，注塑成型过程中不会出现缩痕、气泡等成型缺陷，批量加工时的尺寸一致性好，装配时无需额外修配即可直接使用，降低生产加工的成本与装配调整的工作量。
