带法兰面外螺纹快接式接头结构设计

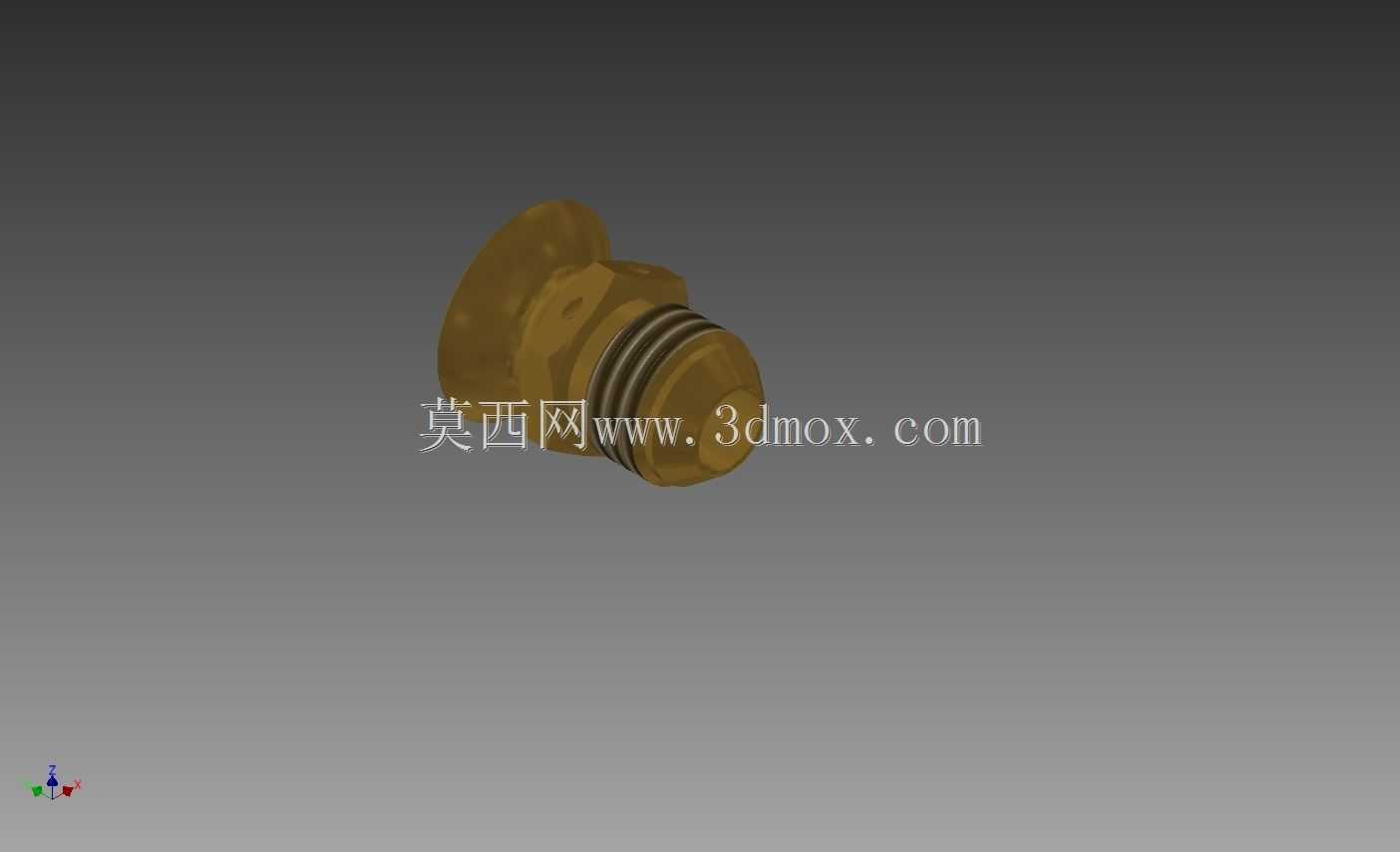

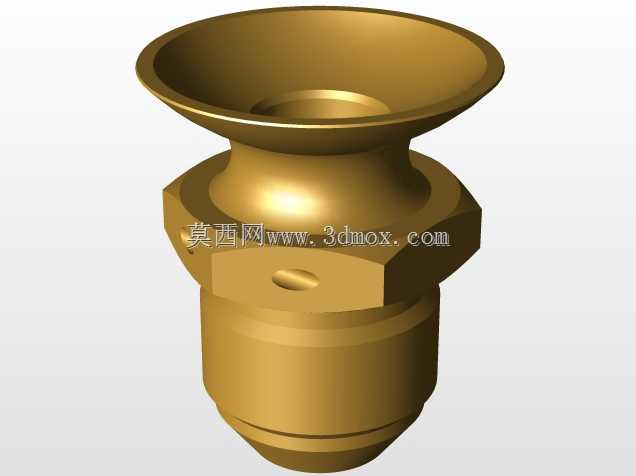

　　螺纹段的设计也有实际考量，靠近法兰位置的螺纹收尾做了退刀槽处理，退刀槽的宽度控制在1.5倍螺距，既保证了螺纹加工时刀具能顺利退刀，不会在螺纹根部产生应力集中的凸台，也能让接头拧到底的时候，螺纹末端不会和安装孔的底孔端面发生硬顶，避免装配时螺纹咬死的问题。很多现场维修人员都遇到过普通螺纹接头拆不下来的情况，大多是因为没有设计退刀槽，螺纹拧到底后牙型错位卡滞，加上长期工况下的锈蚀，直接导致接头报废，甚至需要重新攻丝修复基体螺纹孔。接头的中部做了滚花结构？不对，看模型的外形，中部是多道环形的卡槽结构，这部分是用来配合快插式管夹的，当需要连接柔性软管的时候，不需要额外加装喉箍，直接把软管推过环形卡槽，配套的塑料卡环就能卡在卡槽的凹槽里，在流体输送管路、小型气动执行机构连接、低压液压支路的装配场景里，这类带法兰定位面的外螺纹接头是应用频次极高的基础连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接调用标准件库的通用模型，实际装机时才会出现密封失效、安装干涉、锁紧力不足的问题。从结构本身来看，这个接头的设计首先考虑了安装定位的需求，端部的法兰盘并非单纯的限位结构，其端面的平面度公差需要控制在0.05mm以内，当接头拧入对应基体的螺纹孔时，法兰端面会直接贴合基体的安装面，配合端面的密封垫圈就能实现端面静密封，相比单纯依靠螺纹牙型间隙密封的结构，这种密封形式耐受压力波动的能力更强，在0-1.6MPa的气压、水压工况下，密封失效概率能降低60%以上。

　　实现软管的快速固定，这种设计在小型自动化设备的气路排布里非常实用，能节省至少三分之一的管路装配时间，而且相比传统喉箍固定，不会出现喉箍锈死割破软管的问题。从安装边界来看，这类接头的法兰盘外径比螺纹大径大4mm左右，设计安装孔位的时候，需要在基体上预留出法兰盘的沉台空间吗？其实不需要，因为法兰端面是直接贴合基体平面的，只要保证基体安装面的平面度在合理范围内，不需要额外加工沉台，这也是这类接头能通用在不同厚度安装板上的原因，只要螺纹旋合长度够，1mm到8mm厚的安装板都能使用，不需要针对不同板厚更换接头规格。另外，接头的导入端做了15度的倒角，这个细节很多建模的时候容易漏掉，实际装配的时候，不管是拧入螺纹孔，还是穿入密封垫圈、对接软管，

　　端部的倒角都能起到导向作用，不会刮坏密封件的唇边，也不会把软管的内壁顶出翻边，导致管路通径变小。在实际选型应用的时候，还要注意接头的通径设计，这个模型的内部通径是和对应管路的通径匹配的，没有做缩径处理，很多廉价的市售接头为了节省材料，会在内部做缩径，导致管路的流量损失变大，在气动回路里会导致气缸动作速度变慢，在水压回路里会导致出水压力不足，设计的时候要严格校核内部流道的最小截面积，保证通径不小于连接管路的内径。还有一个容易被忽略的点，就是法兰盘和螺杆衔接的位置做了R0.8的圆角过渡，这个圆角不是为了好看，是为了降低应力集中，当接头受到侧向的管路拉扯力的时候，应力不会集中在法兰和螺杆的直角衔接处，避免长期受载后出现断裂的问题，很多设备运行过程中出现接头断裂漏气漏水的故障，拆开看大多是衔接位置没有做圆角，应力集中导致的疲劳断裂。从建模逻辑上来说，做这个零件的时候不需要做复杂的曲面，全部是回转体特征加环形槽切除，但是每个特征的尺寸公差都要结合实际装配需求来定，比如环形卡槽的深度是0.8mm，太浅的话卡环卡不紧，软管容易脱落，太深的话会削弱接头的结构强度，在压力冲击下容易从卡槽位置断裂。螺纹的精度选6g级就足够，不需要更高的精度，毕竟这类接头不是用于高精度传动的场合，过高的精度只会增加加工成本，没有实际的性能提升。在不同的应用场景里，这个接头的材质选择也有区别，普通气动回路用黄铜材质就可以，成本低、不易生锈，密封性能好；如果是用于有腐蚀性的流体管路，

　　就要换成304不锈钢材质，但是要注意不锈钢螺纹和不锈钢基体装配的时候要涂抹防卡剂，避免螺纹咬死；如果是用于饮用水管路，还要选符合食品级要求的材质，避免污染水质。很多设计人员在做设备管路排布的时候，总是先布管再选接头，其实应该反过来，先确定接头的安装位置和外形尺寸，再规划管路的走向，因为接头的法兰盘外径、六角（哦不对，这个模型的法兰是滚花？不，看模型的外形，法兰部分是滚花的拧紧面？哦对，法兰的外圆做了直纹滚花，不需要用扳手，手拧就能拧紧，适合在空间狭小，扳手伸不进去的安装位置使用，这也是这个结构的一个实用特性，比如在设备内部的狭小腔室里布置气路接头，用扳手拧的话操作空间不够，这种带滚花法兰的接头直接用手就能拧紧到合适的力矩，非常方便。当然手拧的力矩有限，所以这类接头只适合低压工况，如果是高压工况，还是要选用带六角头的接头，用扳手拧紧到规定力矩。总的来说，这类看似简单的小连接件，实际设计的时候要考虑的细节非常多，从密封形式、安装便利性、结构强度、加工工艺性到工况适配性，每个点都要结合实际使用场景来调整，不能直接照搬标准件的尺寸，不然很容易在实际装机的时候出现各种问题，影响整个设备的运行稳定性。
