宽幅纸张施胶加工设备结构设计

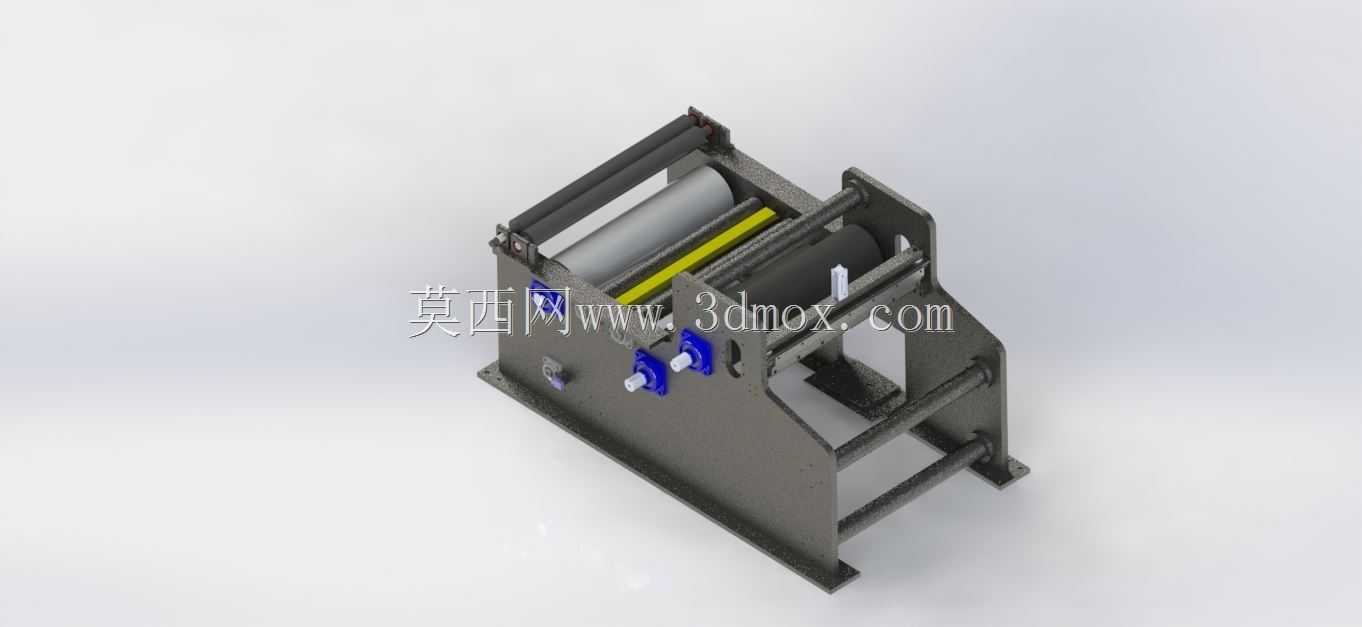

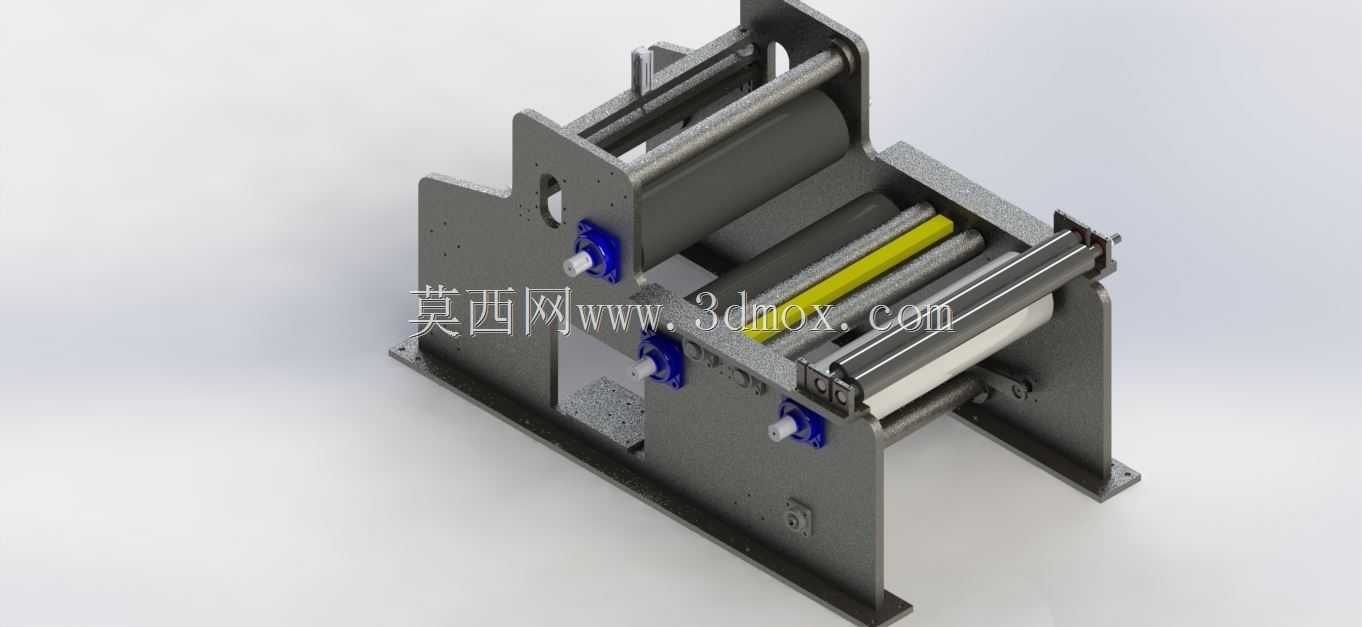

　　在包装纸、文化纸生产及纸品后加工环节，施胶工序是决定纸张抗水性能、表面强度与印刷适性的核心步骤，这款最大加工幅宽720毫米的纸张施胶设备，正是面向中小批量纸品加工、特种纸试制场景开发的专用作业装置，可适配定量在60-250g/㎡范围内的各类平张或连续输送纸张，完成单面或双面的均匀施胶作业，替代传统手工施胶效率低、胶层厚度不均、原料浪费大的痛点。从结构布局来看，设备采用双侧立式钢板机架作为承载主体，机架板材通过折弯加强筋处理，在控制整体重量的同时保证辊系安装的平行度基准，两侧机架的同轴安装孔采用一次装夹加工工艺，确保主传动辊、施胶辊、导向辊的轴线平行度误差控制在0.05mm/m以内，避免长期运行出现辊面偏磨、纸张走偏的问题。

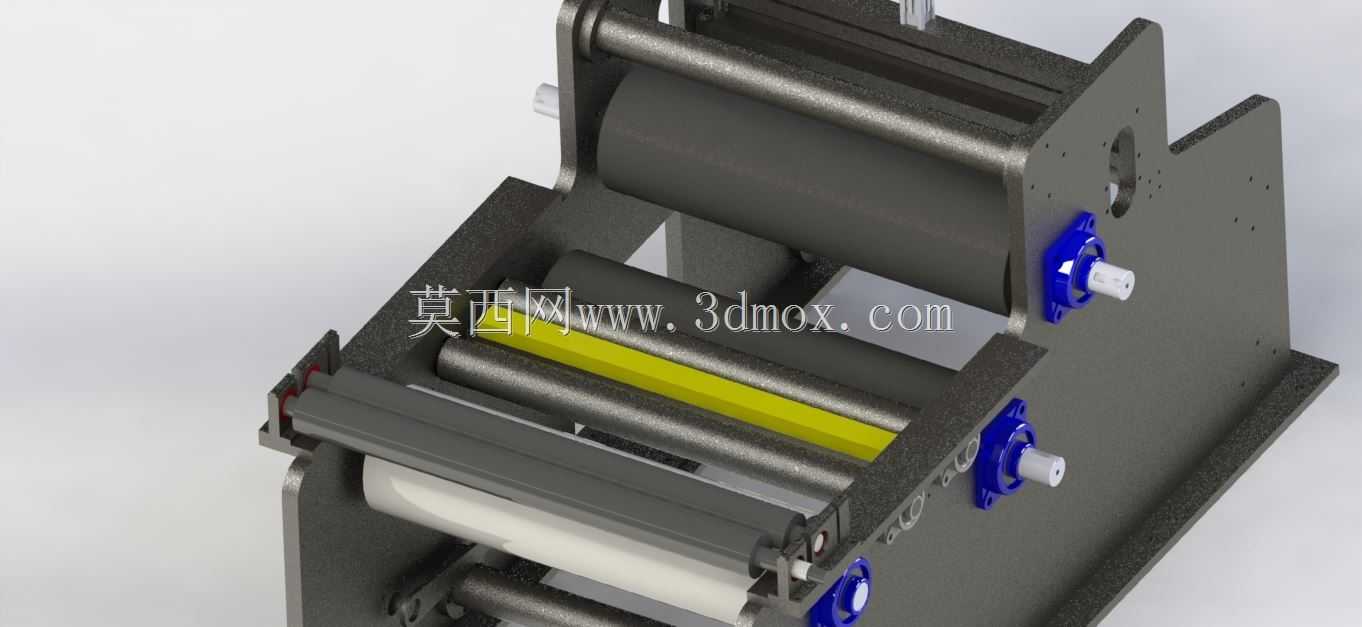

　　主输送辊采用无缝钢管表面镀硬铬处理，辊面粗糙度Ra0.8，既保证胶液不会在辊面异常粘附，又能提供足够的摩擦力带动纸张平稳进给，辊体两端采用带座外球面轴承安装在机架腰型孔内，可通过调节螺栓调整辊系中心距，适配不同厚度纸张的进给张力需求，同时方便后期辊面磨损后的维护更换。施胶机构采用可调式刮胶与计量辊配合的结构，计量辊与施胶辊之间的间隙可通过侧面的微调手轮进行0-2mm范围的精确调整，以此控制施胶层的厚度，满足不同纸品对施胶量的差异化要求，比如普通包装纸施胶量控制在1-2g/㎡即可满足抗水要求，而铜版原纸的表面施胶则需要更薄更均匀的胶层覆盖，这套间隙调节机构可实现0.02mm的调节精度，保证胶层横向厚度差不超过0.01mm。

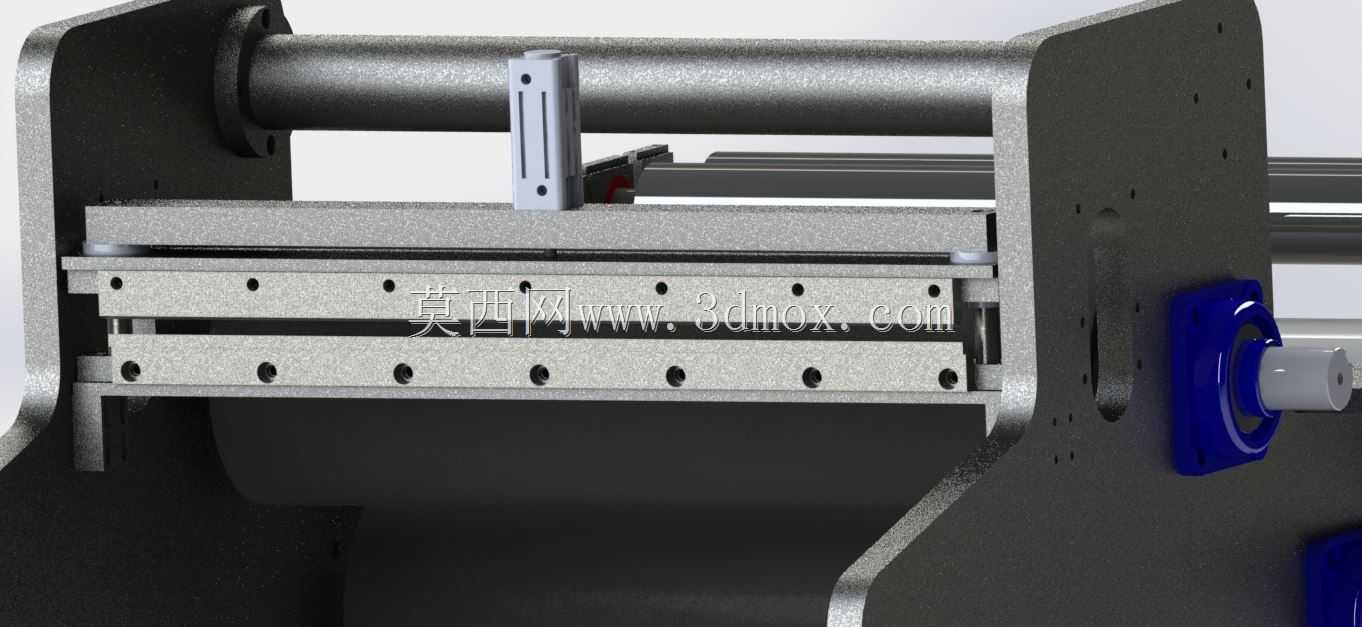

　　设备上方设置的可调节挡胶与导向组件，可根据加工纸张的幅宽调整左右限位位置，避免窄幅纸张加工时胶液滴落到设备非工作区域造成清理负担，同时导向件采用高分子聚乙烯材质制作，摩擦系数低且不会划伤纸张表面。从安装边界来看，设备整体采用台式布局设计，无需额外预埋地脚螺栓，放置在平整的硬化车间地面即可完成安装，进料端与出料端预留了足够的操作空间，可直接对接前端的送纸台与后端的烘干、收卷单元，组成连续化的施胶作业线，也可单独作为离线施胶设备使用，适配小批量多品种的加工需求。在传动设计上，设备预留了标准动力输入接口，可根据实际产能需求匹配调速电机与减速机构，实现5-30m/min范围内的无级调速，低速档位适合厚纸板、特种纸的慢速施胶作业，保证胶液充分渗透，高速档位可满足普通文化纸、包装纸的批量加工效率要求。辊系之间的传动采用同步带连接，传动比准确且运行噪音低，不会出现链条传动长期使用后的松弛跳齿问题，同步带外侧设置有可拆卸的安全防护罩，避免操作人员误触运动部件造成安全隐患。胶液供给部分采用开放式胶槽设计，胶槽位于施胶辊下方，通过辊面转动自然带起胶液完成施胶，胶槽采用倾斜式底部设计，排胶口设置在胶槽最低位置，换产或停机清理时可快速排空残留胶液，减少胶液固化结垢带来的清理工作量，胶槽与机架之间采用快拆式连接结构，无需专用工具即可整体拆下进行深度清洗。设备的所有过纸导辊均采用无动力设计，辊体转动灵活，纸张经过时的阻力小，不会出现纸张拉伸变形的问题，

　　导辊的安装位置经过反复校核，保证纸张在施胶过程中保持合适的包角，既让胶液与纸张表面充分接触，又不会因为包角过大导致纸张褶皱。在实际生产应用中，这类施胶设备除了常规的造纸行业施胶工序外，还可用于纸品复合前的上胶作业、标签纸底涂加工、包装纸箱面纸的防潮处理等场景，设备结构紧凑，维护点少，日常运行仅需定期检查辊面清洁度、轴承润滑状态以及同步带张紧度即可，不需要复杂的日常保养流程。设计过程中充分考虑了不同用户的使用场景差异，所有与胶液接触的部件均采用耐腐蚀材质制作，可适配淀粉胶、PVA胶、合成表面施胶剂等多种常用施胶介质，不会因为胶液的弱酸碱特性出现部件锈蚀问题。机架的安装基准面经过平面度处理，保证设备长期运行不会因为基础变形导致辊系错位，两侧机架之间设置有横向连接撑杆，进一步提升整体机架的刚性，即使在高速运行状态下也不会出现明显的机架振动，保证施胶质量的稳定性。
