大众阿马拉克车型配套车顶置物架结构

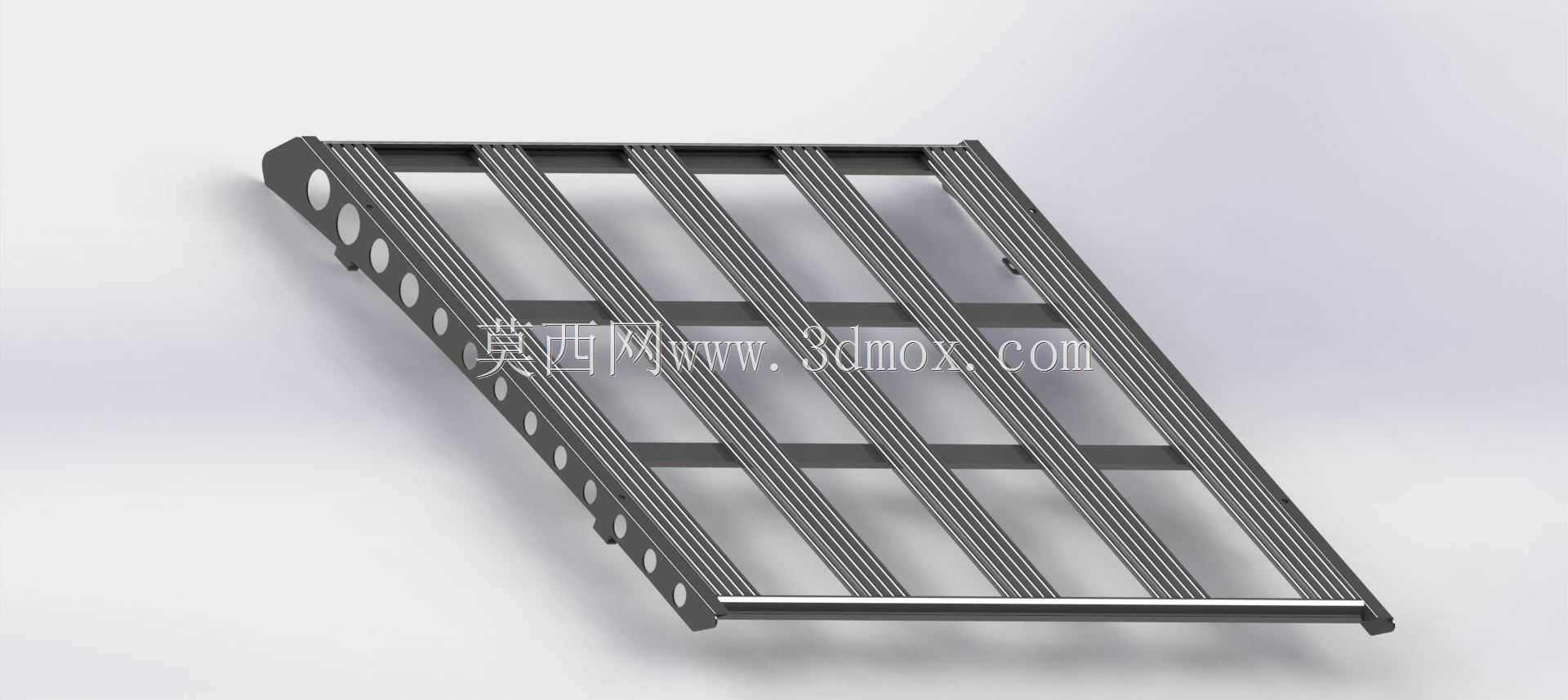

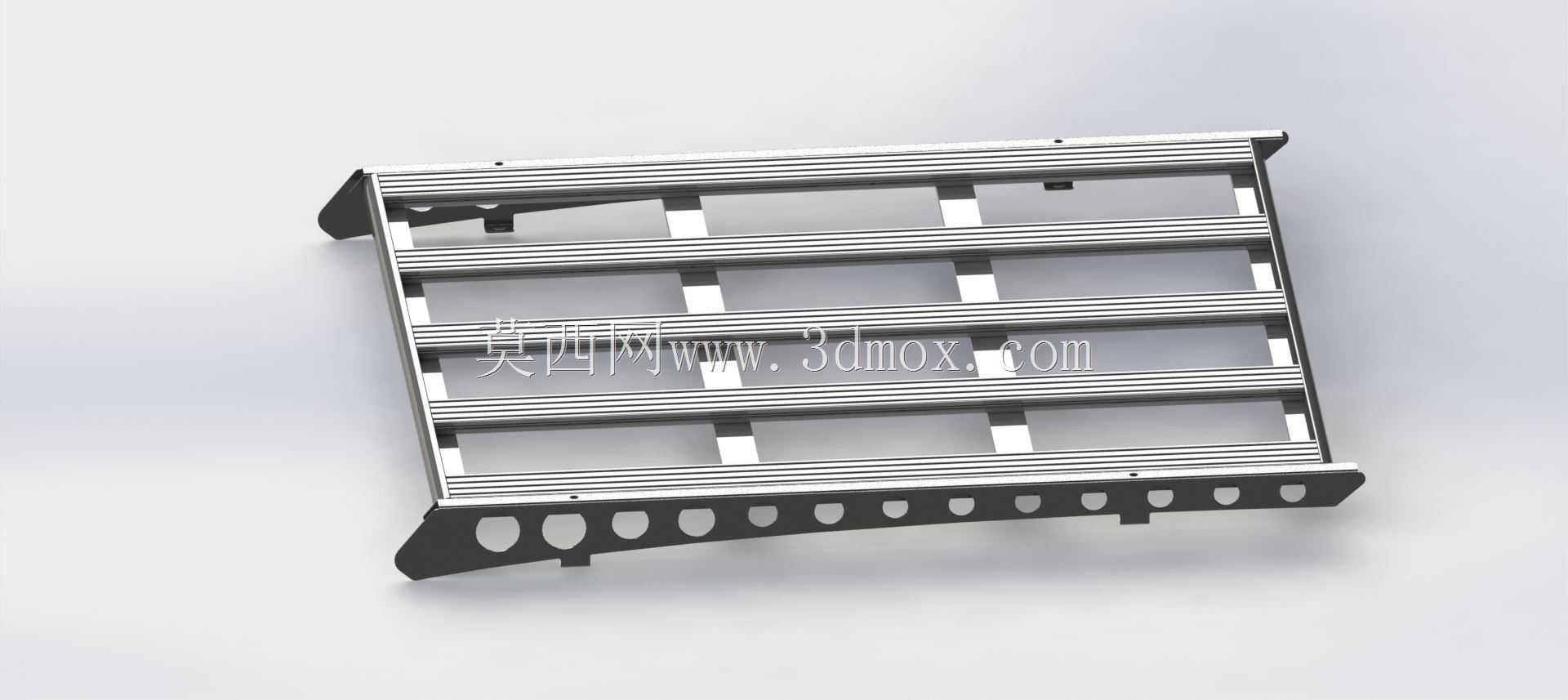

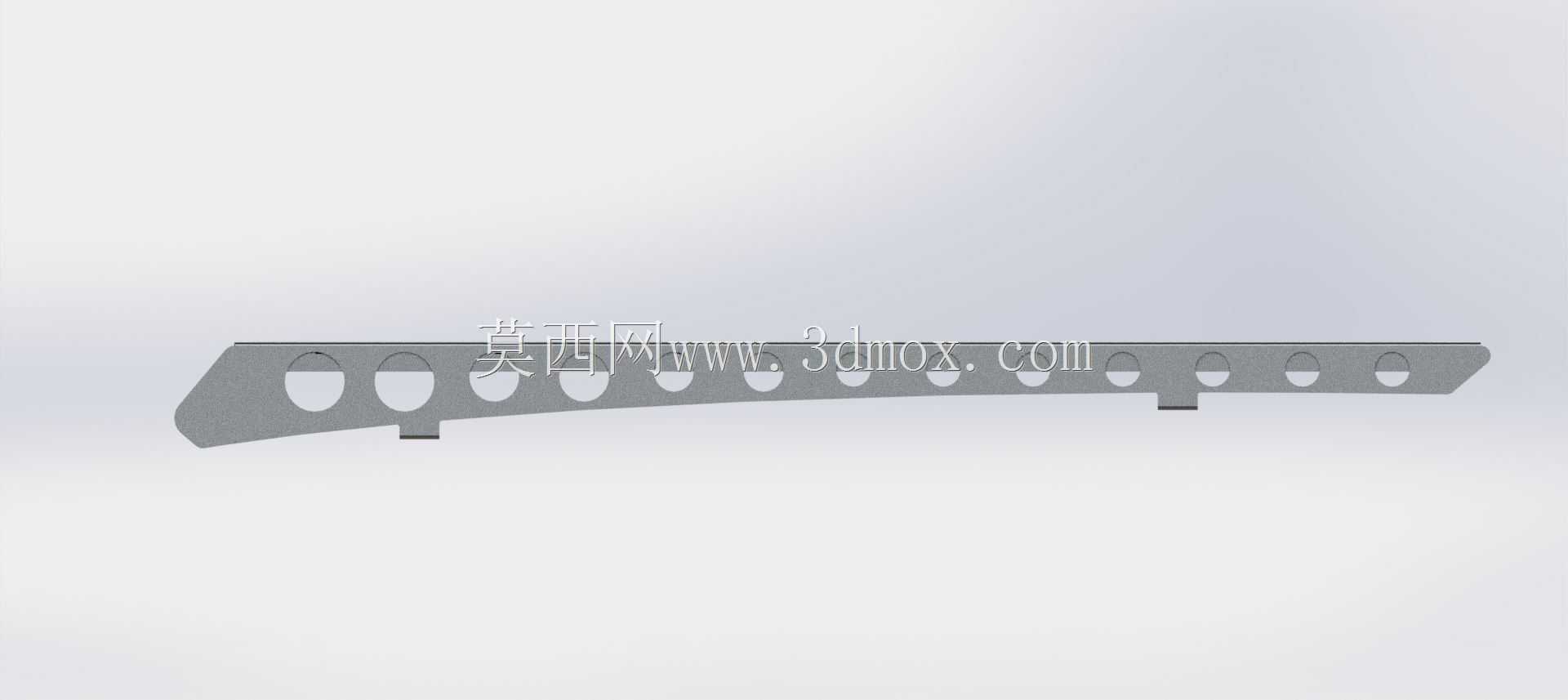

　　这款车顶置物结构主要适配硬派越野皮卡车型的车顶拓展需求，针对户外长途穿越、露营出行的载物场景设计，可固定露营装备、脱困器材、备用油桶、户外行李等各类外置物品，拓展车辆的载物边界，避免车内空间被大件户外装备挤占。从结构设计来看，整体采用框架式镂空构型，主体承载梁采用多道平行排布的横向铝制型材，型材表面做了纵向防滑齿槽设计，一方面可以降低整体风阻，减少高速行驶时的风噪与额外油耗，另一方面可以增加与固定绑带、置物筐之间的摩擦力，防止载物在车辆颠簸、急加减速时出现滑移。两侧的支撑端板采用一体化冲压成型的钢制构件，端板上开设了多组不同规格的减重孔，在保证结构抗弯、抗扭强度的前提下尽可能降低构件自重，避免超出车顶的额定承载上限，

　　同时端板上预留了与原车车顶纵梁连接的固定点位，安装时无需对原车结构进行打孔改装，可直接通过配套的固定卡扣与原车纵梁锁紧，适配不同年款车型的车顶安装孔位公差。横向承载梁之间通过等距分布的竖向连接块做刚性连接，连接块与横梁之间采用沉头螺栓锁紧，保证整体框架的平面度，避免长期承载后出现横梁变形、连接松旷的问题。框架前后两端做了向下收边的圆弧过渡处理，既可以降低行驶过程中的迎风阻力，也能避免尖锐边角对人员取放物品造成剐蹭伤害，前后端的收边结构同时也作为绑带的固定挂点，可配合拉紧绑带对不同尺寸的载物做多点位固定。从安装边界来看，整体框架的宽度与车型车顶宽度完全匹配，安装后两侧不会超出车身外廓，避免影响车辆通过性，框架的高度控制在较低区间，

　　安装后不会过度增加整车高度，可满足大部分地下车库的限高通行要求，同时不会对车顶天窗的正常开启造成干涉。在结构强度设计上，每道横梁的截面都做了加强筋设计，单根横梁的额定承载可达五十公斤以上，整体框架的额定总承载不低于一百五十公斤，可满足多数户外载物的承重需求，构件表面做了阳极氧化与喷塑双重防腐处理，可适应高湿、高盐雾、强紫外线的户外使用环境，长期使用不会出现锈蚀、涂层脱落的问题。在实际使用场景中，该结构除了直接放置固定物品外，也可作为车顶帐篷、车顶侧边帐的安装基座，框架上的滑槽结构可兼容市面上主流的车顶拓展附件安装，无需额外打孔改造。设计过程中充分考虑了硬派车型在非铺装路面行驶的振动工况，所有连接点位都做了防松设计，

　　固定螺栓加装了防松垫片，避免长期颠簸振动后出现连接松动的问题，同时整体框架的重量控制在八公斤以内，单人即可完成安装与拆卸操作，不需要借助额外的吊装设备。两侧支撑端板的造型做了与车型车顶线条匹配的弧度设计，安装后与车顶贴合度更高，不会出现明显的安装缝隙，兼顾了实用性与外观的协调性。镂空的框架结构不会阻挡车顶天窗的采光，也不会影响车顶鲨鱼鳍天线的信号接收，在无载物的日常通勤场景下也无需拆卸，不会对日常驾驶造成额外的负面影响。
