越野车辆侧部防滚防护杠结构设计

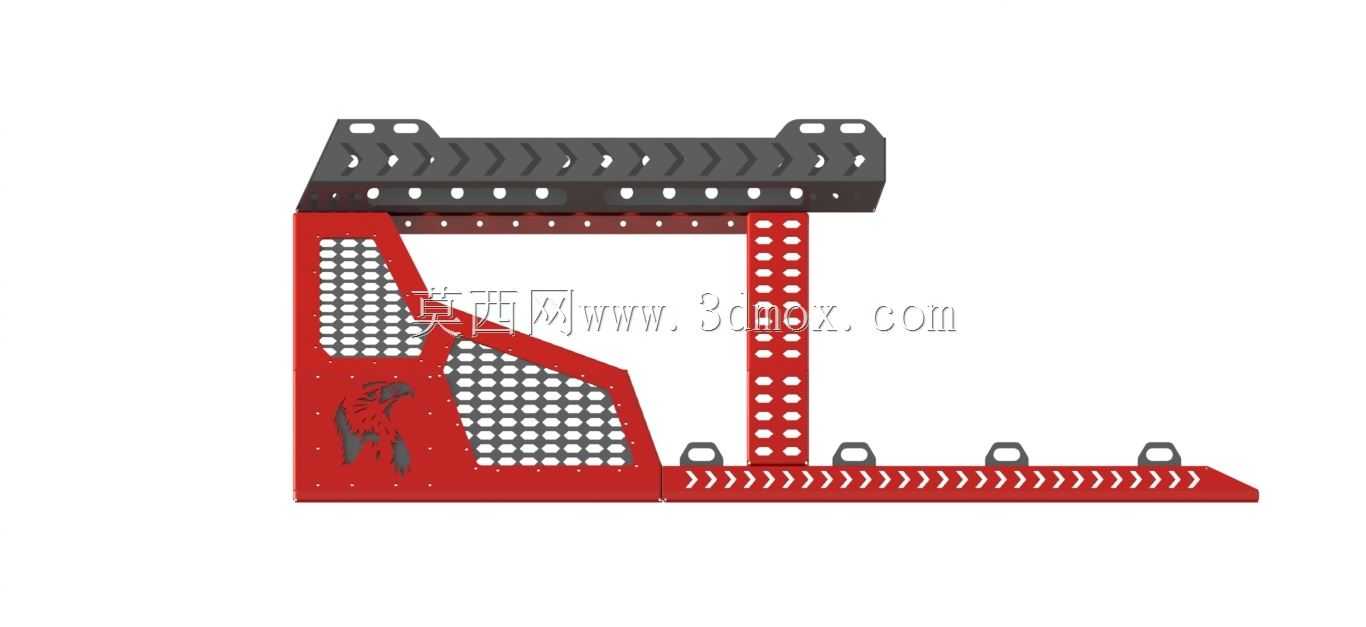

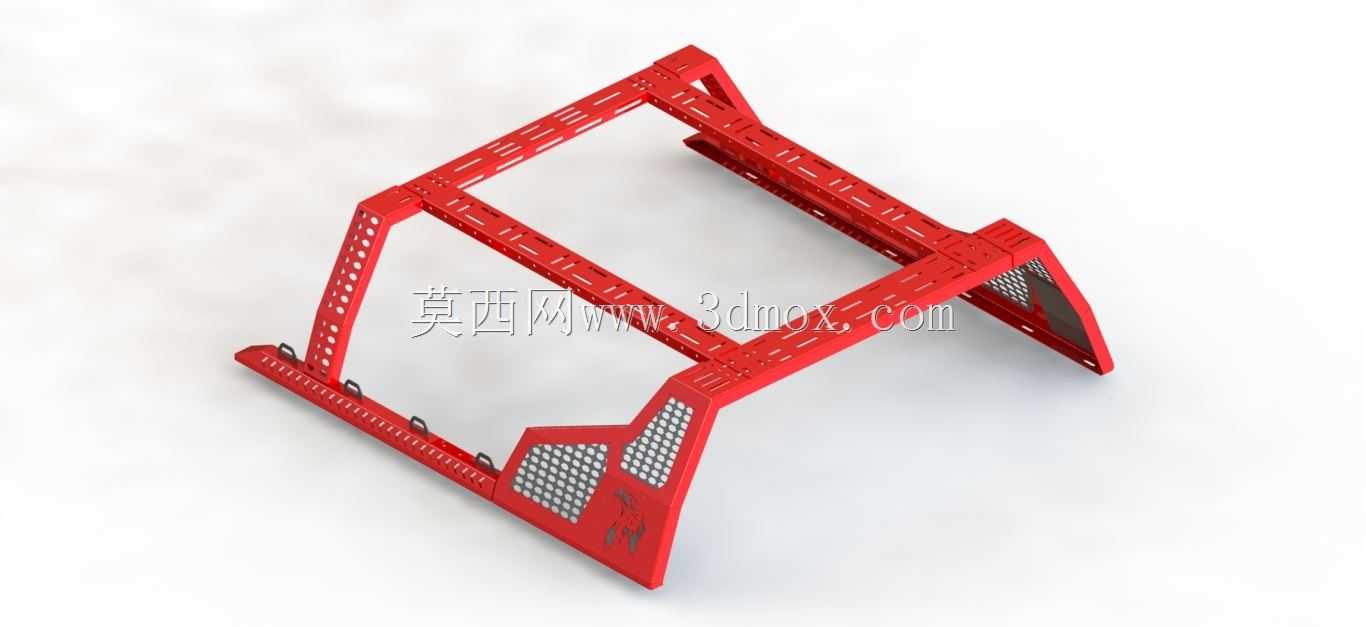

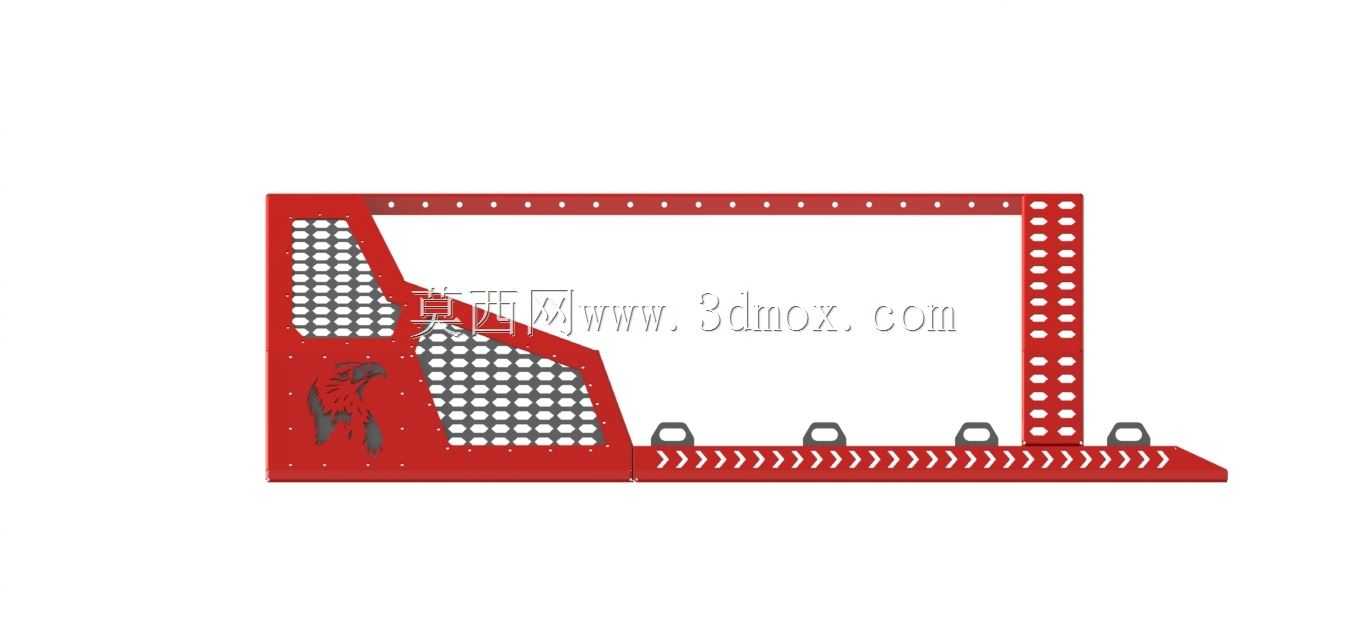

　　这款侧置防滚防护结构，主要适配硬派越野车型的侧部防护与防滚支撑需求，在非铺装路面穿越、岩石攀爬等场景下，能够同时承担侧部碰撞缓冲、车身防滚支撑、踩踏辅助、侧面障碍物阻隔的多重作用。从结构设计逻辑来看，整体采用分体式组合架构，下部为贴合车身侧裙轮廓的承力基座，基座表面冲压有连续的箭头形防滑齿纹，可供驾乘人员上下车踩踏借力，基座上预留的四个U型固定挂点，可直接通过螺栓与车身底盘大梁的预留安装位对接，无需额外在车身蒙皮上打孔，安装时的定位公差可控制在±2mm范围内，避免与车身侧裙、轮拱内衬产生运动干涉。上部延伸的防滚支撑臂采用多段折弯的箱型梁结构，梁体表面规则排布的圆形减重孔，在保证整体抗扭刚度不降低的前提下，有效削减了构件自身重量，

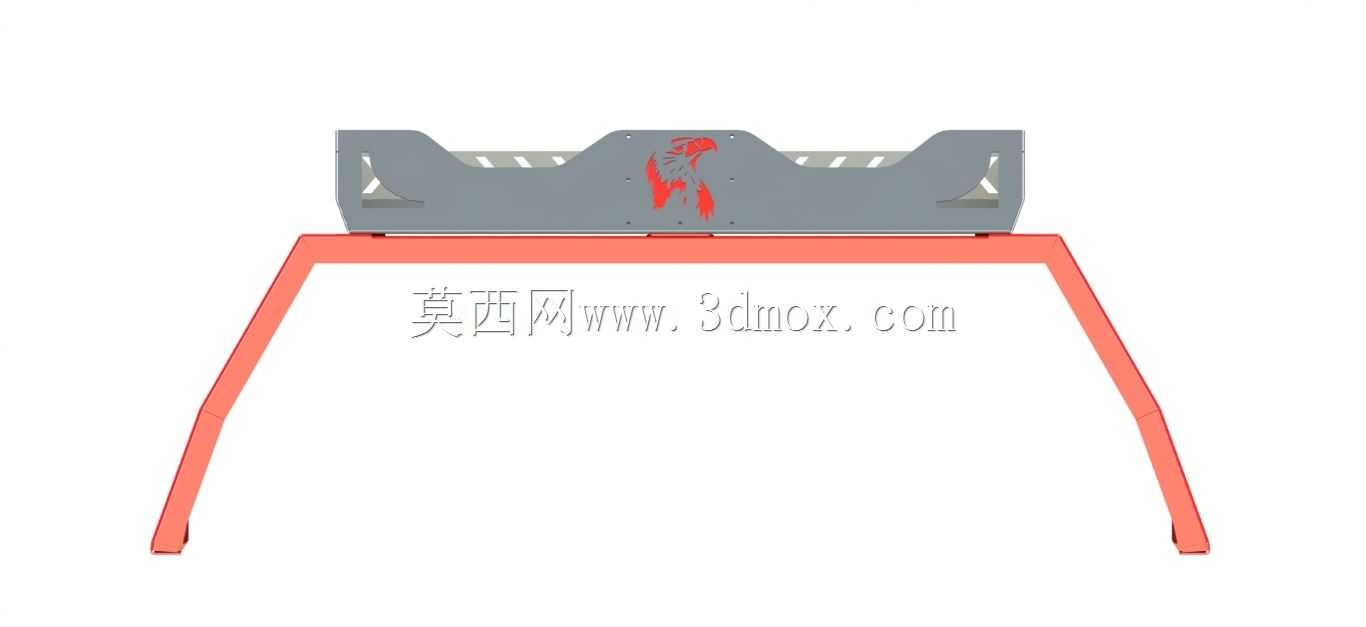

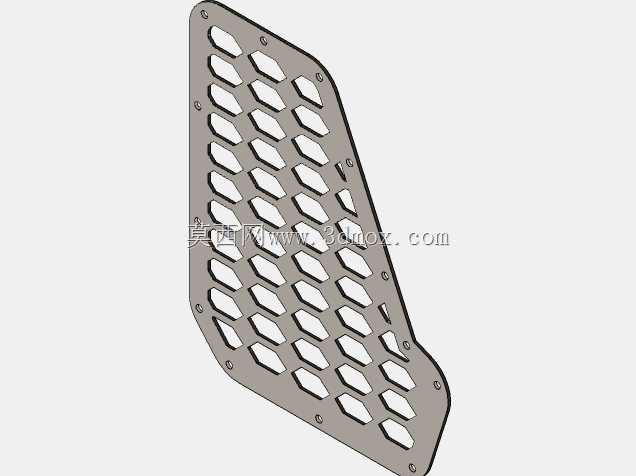

　　经结构力学仿真验证，该段梁体可承受超过12kN的侧向冲击载荷，在车辆发生侧倾时，能够率先接触地面形成支撑，避免车身A柱、B柱直接受力变形，保障驾乘舱的生存空间。侧面的护板区域采用网格状镂空设计，一方面可以降低车辆行驶过程中的风阻系数，减少越野路段泥水、碎石在护板内侧的堆积，另一方面网格结构形成的加强筋网格，可提升护板整体的抗凹陷能力，在遭遇侧面树枝刮擦、碎石飞溅冲击时，不会出现大面积的凹陷变形。上部的横向安装支架两端预留了对称的长圆孔安装位，可适配不同宽度的防滚架横向连接杆对接，能够根据不同车型的车身宽度调整安装位置，适配范围覆盖轮距在1600mm-1900mm区间的多数硬派越野车型。设计过程中充分考虑了越野场景下的离地间隙需求，

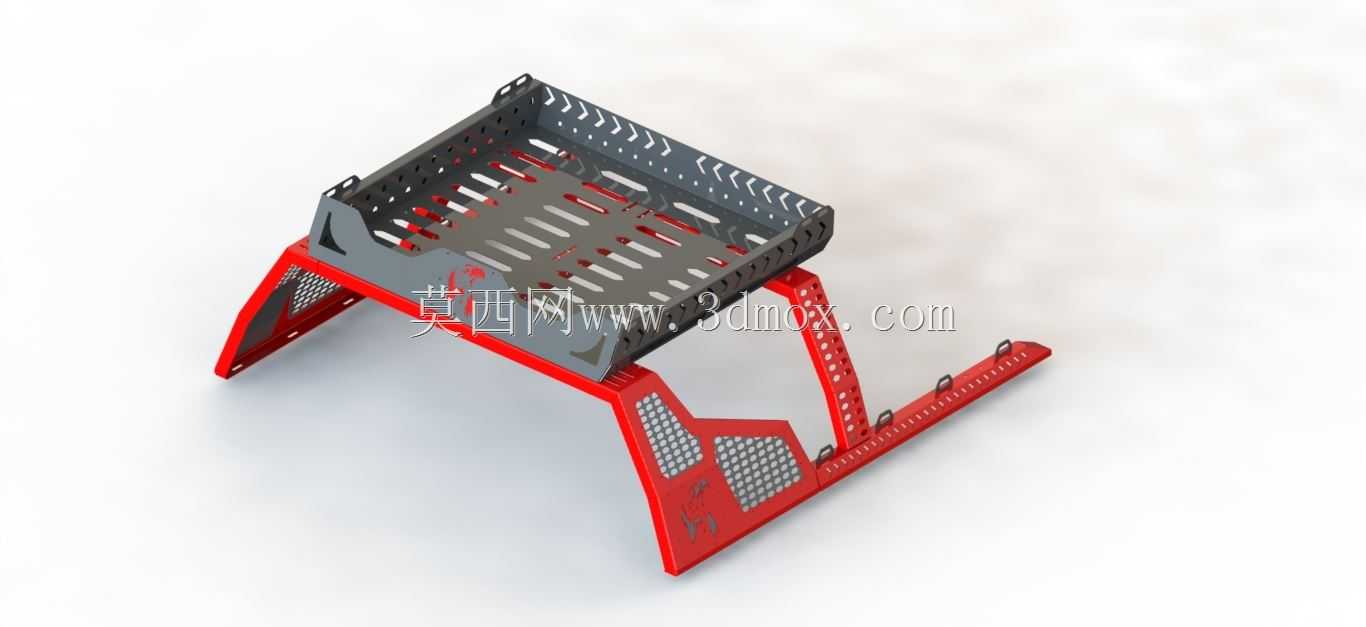

　　整个防护杠安装完成后，最低位置距离地面的高度保持在320mm以上，不会影响车辆的通过角，在交叉轴、炮弹坑等极端路况下，不会出现防护杠剐蹭地面的情况。构件的棱角位置全部做了R5以上的圆角过渡处理，避免安装、使用过程中尖锐棱角造成的磕碰伤害，同时也能减少应力集中，提升构件的疲劳寿命。在安装边界的设定上，所有固定点均选择在底盘大梁的原生加强筋位置，固定螺栓采用10.9级高强度螺栓，配合加厚平垫与防松螺母，在长期颠簸震动的使用场景下，不会出现螺栓松动、结构移位的问题。侧面护板上预留的标识安装位，可根据需求粘贴反光标识或品牌标识，不影响整体结构强度。上部防滚梁的顶面做了平面化处理，可临时作为户外穿越时的置物平台，捆绑固定脱困板、

　　工兵铲等越野装备，拓展车辆的户外装载能力。整个结构的焊接位置全部采用满焊工艺，焊后做打磨平滑处理，避免焊接应力集中导致的焊缝开裂问题，表面采用喷塑工艺处理，具备良好的耐刮擦、防腐蚀性能，能够适应高湿度、高盐碱、多泥沙的复杂户外使用环境。
