拖挂式户外旅居露营拖车厢结构设计

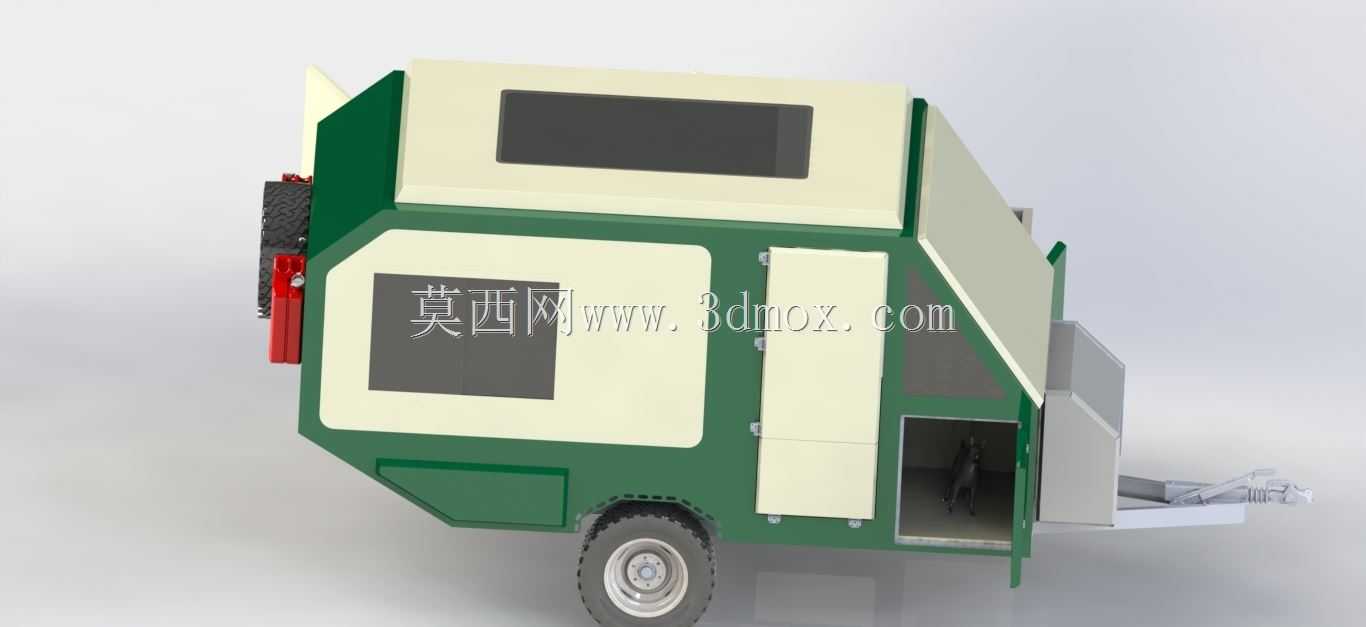

　　这款拖挂式旅居露营车厢的三维结构设计，核心面向短途户外旅居、近郊露营、跨区域自驾随行的使用场景，可适配多数具备标准拖挂牵引接口的家用SUV、越野车型，作为移动旅居空间满足户外出行时的休憩、储物、简易炊事等实际需求。从结构布局来看，厢体采用方管焊接骨架搭配外覆蒙皮的承载式设计，整体外形尺寸控制在常规家用车拖挂通行的合规边界内，宽度不超过2.3米，总长度含牵引架控制在4米以内，高度不超过2.2米，既保证内部站立活动的最小净高要求，也能满足多数城市道路、乡村非铺装路面的通行限高要求，牵引架采用标准50mm球头牵引接口，匹配市面绝大多数民用车辆的后拖挂安装位，不需要对牵引车做额外结构改装即可完成挂接。厢体的功能分区做了紧凑化排布，

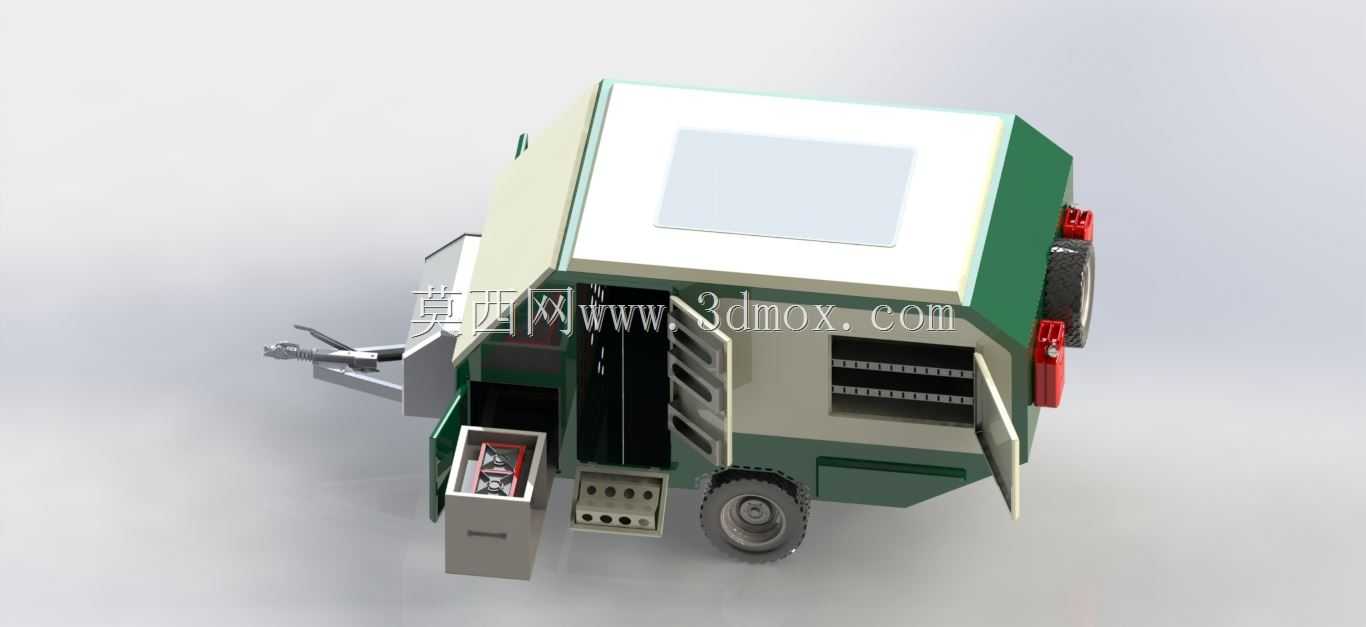

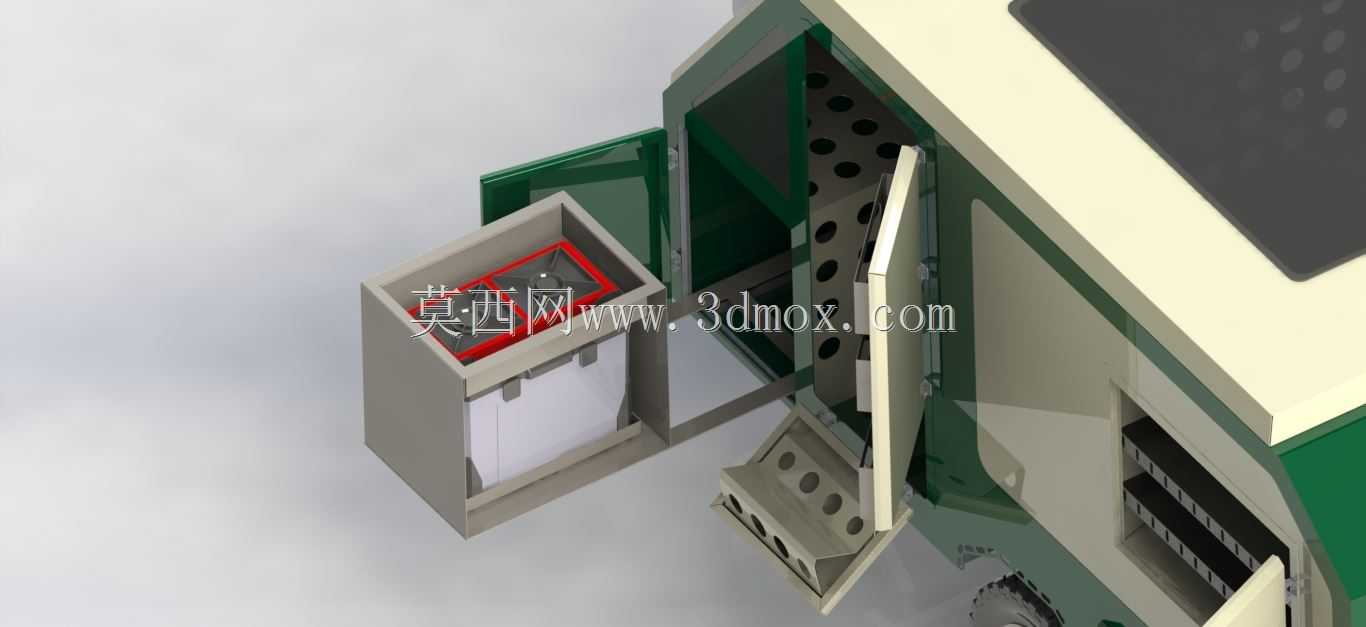

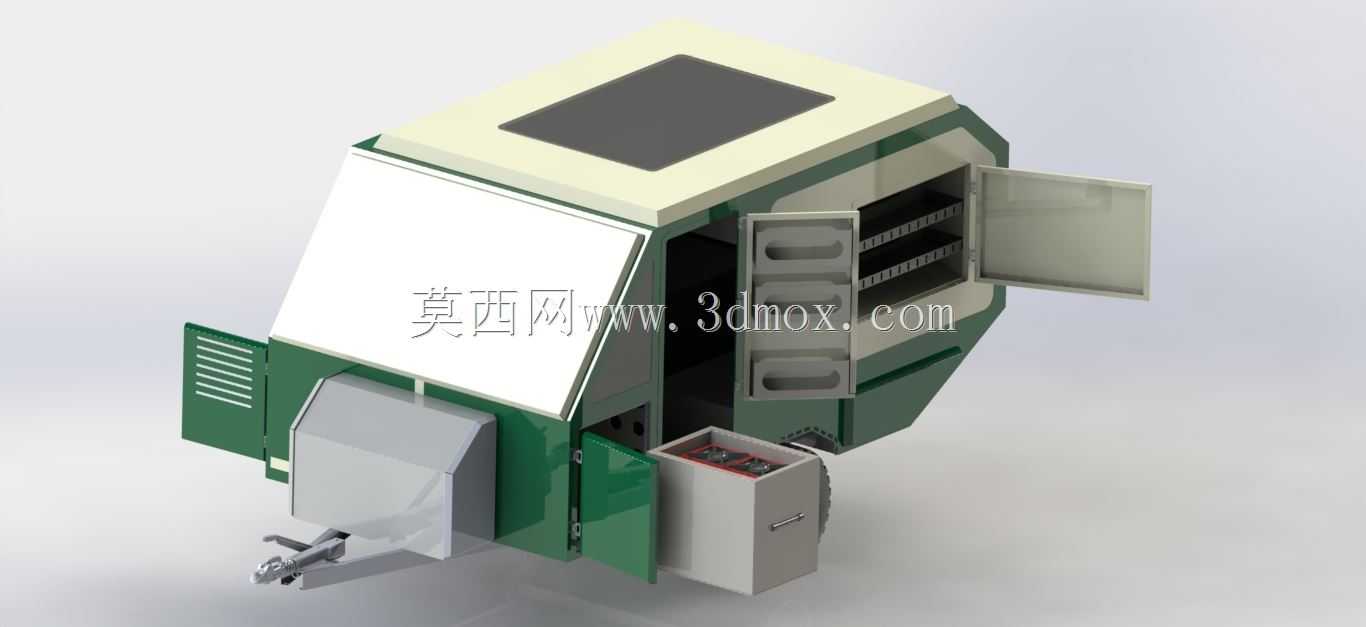

　　侧部开设的外掀式舱门对应内部多层储物格，可放置露营炊具、折叠桌椅、应急工具等户外用品，舱门开启后可作为临时置物台面使用，减少户外搭建临时操作台的工作量；侧部拉出式抽拉舱集成了简易炊事模块，预留了便携炉具、餐具的存放位，抽拉导轨采用承重式三节导轨，抽拉行程可达600mm，使用时完全拉出可避免炊事油烟进入厢体内部，闲置时推入舱内与厢体外壁齐平，不额外占用通行空间。厢体顶部设置嵌入式采光天窗，采用双层密封结构，既可以在驻车时开启通风，也能保证雨天的密封防水性能，天窗周边做了凸起式防水翻边，避免路面积水、雨水沿接缝渗入厢内。行走部分采用单轴双轮布局，搭配扭力轴式独立悬挂，相比钢板弹簧悬挂能更好过滤非铺装路面的颠簸震动，

　　减少厢体内存放物品的磕碰损伤，轮拱位置做了内凹式设计，最大化释放厢体内部的横向使用空间，尾部设置的红色尾灯组集成了行车、刹车、转向信号功能，接线采用标准7芯拖挂线束接口，与牵引车电路对接后可同步实现灯光信号，满足道路行驶的安全规范要求。厢体前部的牵引架位置设置了导向轮与驻车支腿，导向轮在未挂接牵引车时可通过人力短距离移动调整车厢停放位置，驻车支腿在驻车露营时可降下支撑，避免人员在厢内活动时出现厢体晃动，同时减少悬挂系统长期承重带来的疲劳损伤。从设计思路上，这款拖车厢没有做冗余的功能堆砌，所有结构都围绕轻量化、实用性、易维护的核心目标展开，骨架采用的方管规格统一为40402mm的冷轧方管，焊接完成后整体做电泳防锈处理，

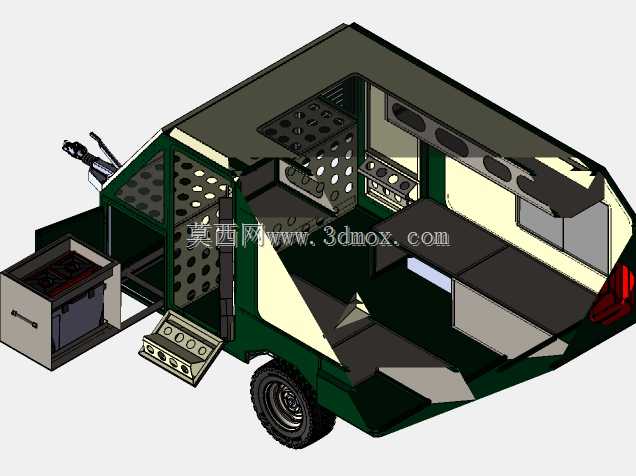

　　外蒙皮采用轻质玻璃钢材质，在保证结构强度的前提下尽可能降低整备质量，避免牵引车拖挂时动力损耗过大；所有外露的五金件、锁具都采用304不锈钢材质，适应户外潮湿、多尘的使用环境，减少后期维护更换的频率。厢体内部的空间做了最大化利用，侧壁设置的多层置物架可放置随身衣物、食品补给等物品，地板采用防滑耐磨的花纹铝板，既方便清理户外带入的泥沙，也能承受较重装备的放置压力，边角位置全部做圆弧过渡处理，避免车辆行驶过程中人员磕碰受伤。在安装边界的考量上，这款拖车厢的牵引高度做了可调式设计，牵引架与厢体连接位置设置了三个高度调节孔位，可根据不同牵引车的后拖钩高度调整牵引角度，保证拖挂行驶时厢体处于水平状态，避免出现轮胎偏磨、牵引受力异常的问题；所有舱门的锁具都采用通用型拖车锁，钥匙通用性强，户外使用时如果出现钥匙遗失也能快速找到替换配件，尾灯、线束等易损件都采用市面通用的拖挂车型号，不需要定制特殊配件，后期维护成本更低。整体结构没有复杂的异形曲面，所有钣金件、蒙皮件都可以通过常规的剪切、折弯工艺加工完成，不需要开模定制，适合小批量改装生产或者个人DIY制作，结构的受力点都做了加强筋处理，牵引架与厢体连接的位置额外加焊了三角形加强板，分散牵引时的集中应力，保证长期拖挂行驶的结构可靠性。
