单轴越野露营拖挂旅居拖车结构设计

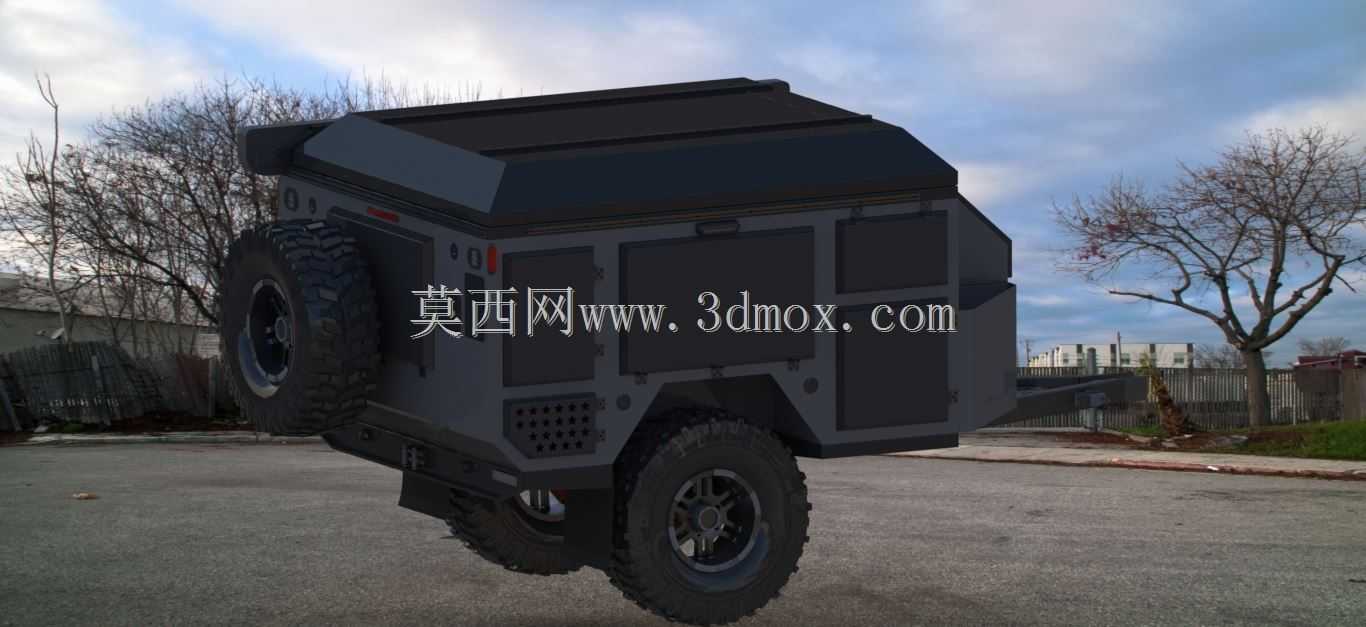

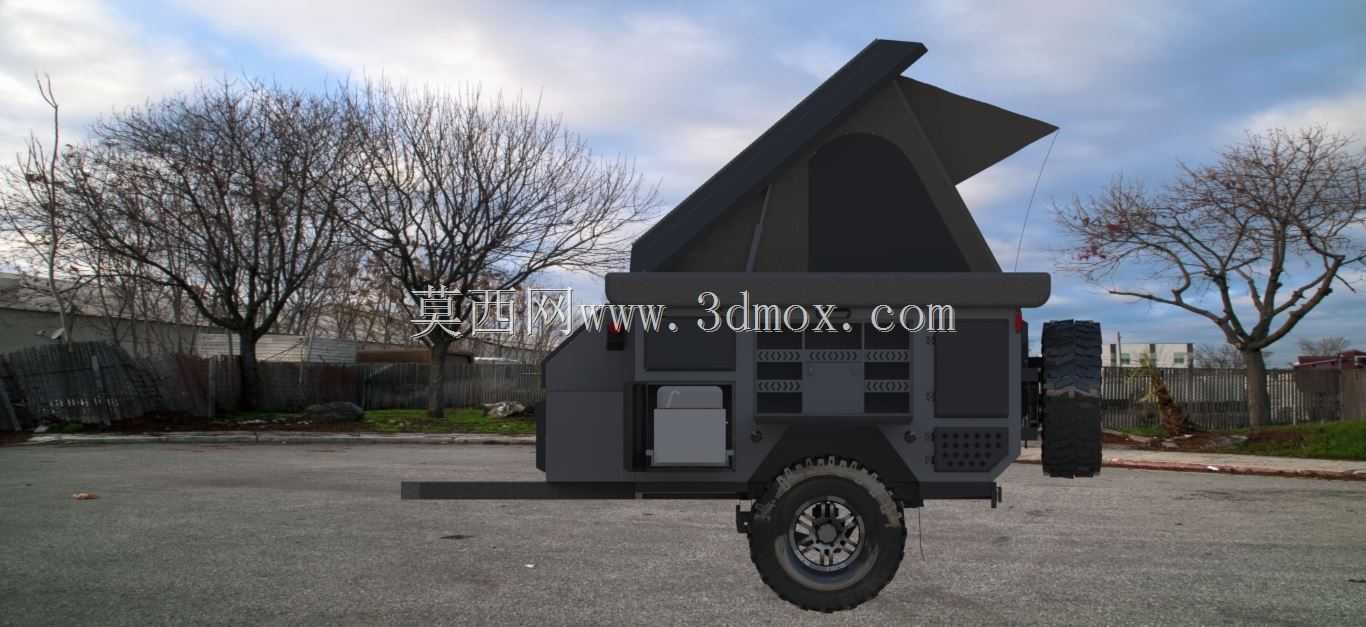

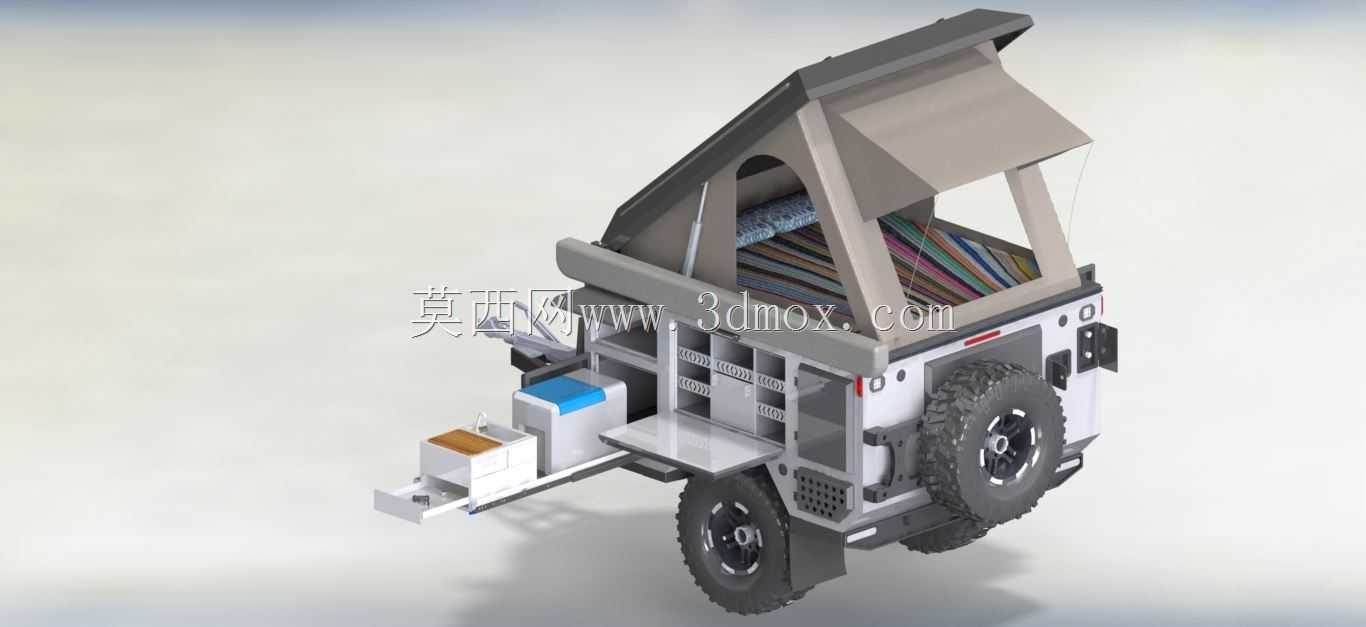

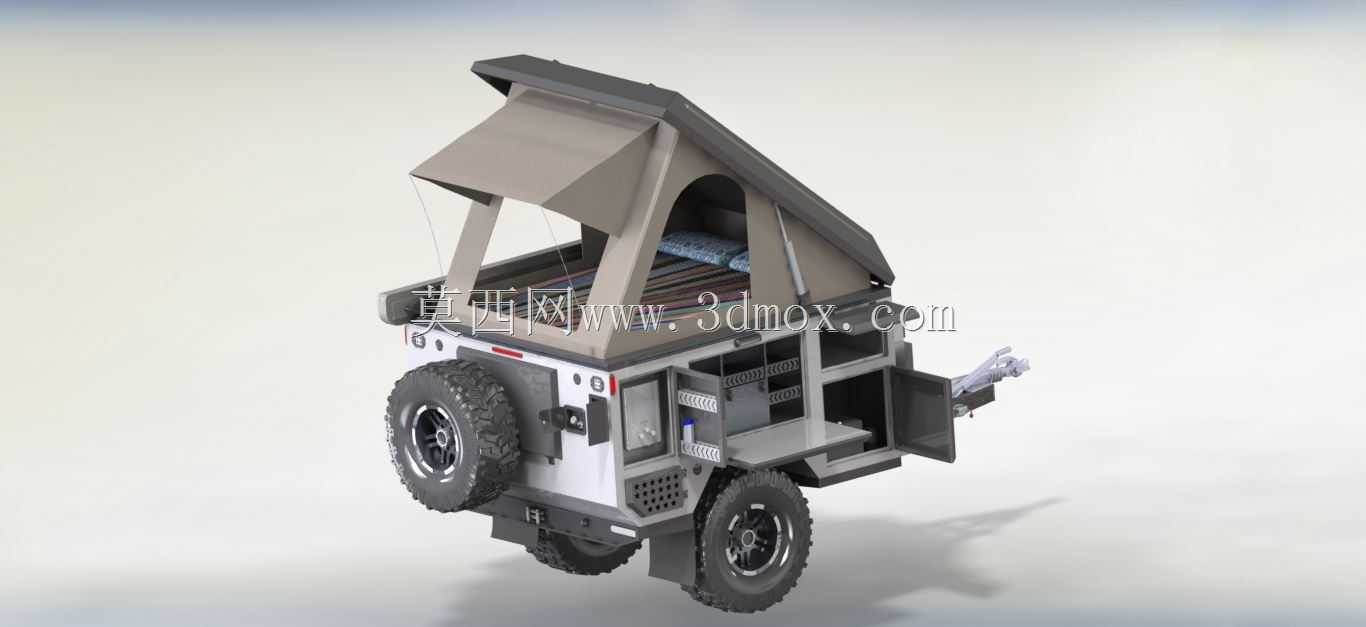

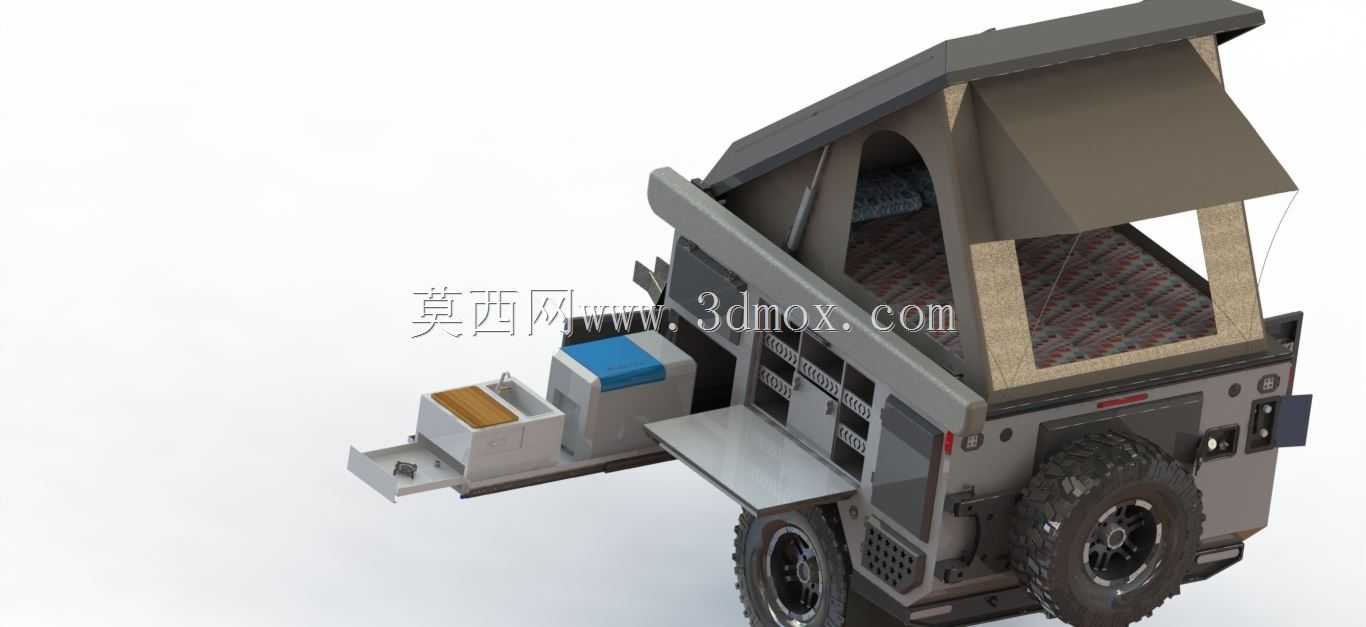

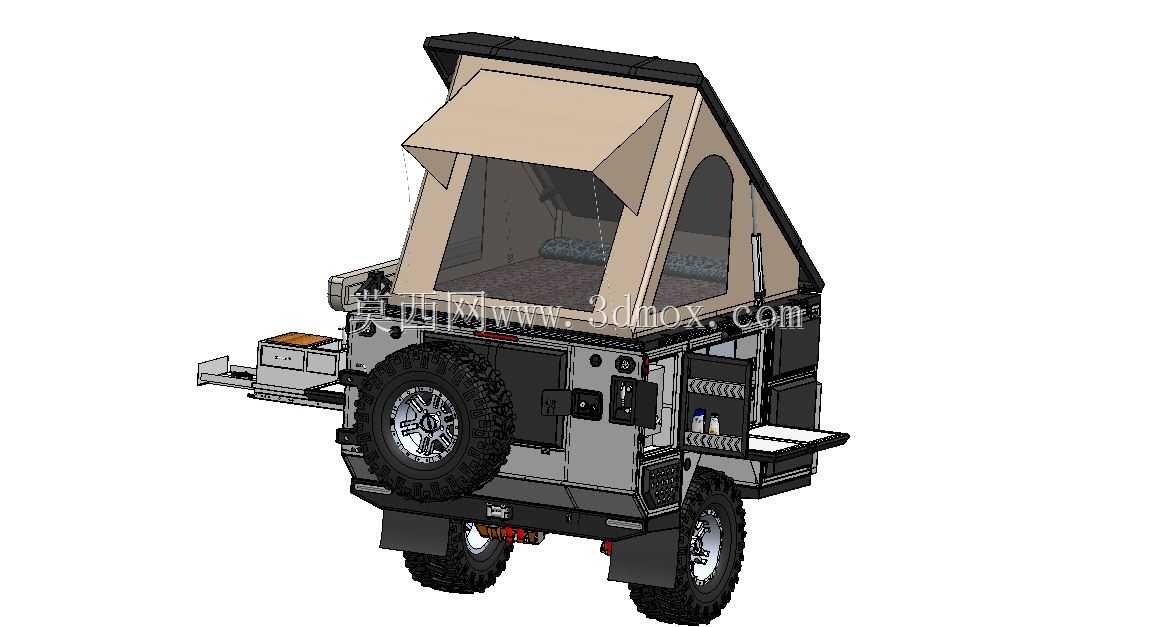

　　这款单轴拖挂式旅居装备的设计，核心瞄准户外越野场景下的短途应急旅居、野外作业临时驻留需求，区别于常规公路取向的拖挂房车，整体结构围绕非铺装路面通行、快速展开驻留两个核心目标做适配。从结构布局来看，整车采用单轴单胎承载结构，底盘主梁采用矩形截面冷弯型钢焊接成型，主梁外侧预留外挂备胎安装位，车尾侧部集成外置储物舱与设备安装舱，可放置便携储能单元、户外炊具、应急维修工具等外置装备，避免舱内物品沾染户外泥污。上部折叠升顶结构采用多段铰接式框架，外层覆盖高耐磨防水篷布，行驶状态下整体收折为低风阻楔形结构，顶部斜面可有效降低高速行驶时的空气阻力，同时减少非铺装路面行驶时树枝、碎石对顶部结构的剐蹭损伤；驻留状态下可通过手动撑杆快速展开，拓展内部垂直使用空间，展开后内部净高度可满足成年人直立活动需求，无需额外搭建外置帐篷即可满足2人临时休息、应急避险的使用需求。

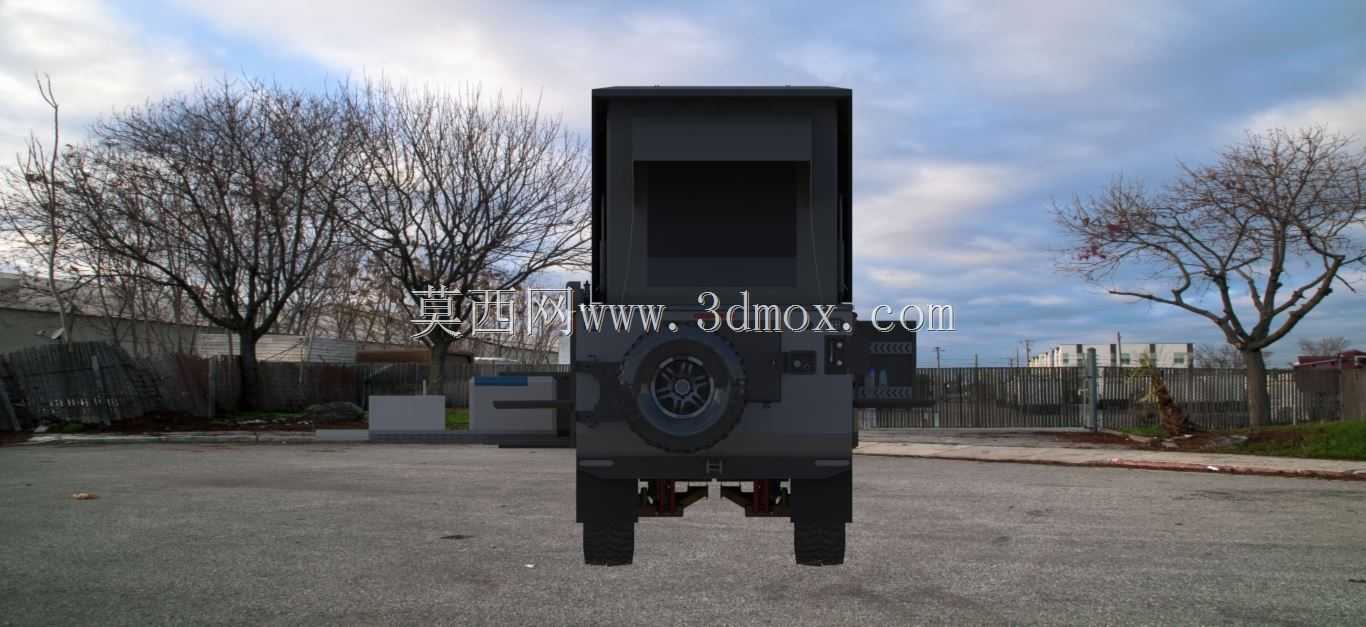

　　从安装边界与尺寸适配角度，整车牵引连接结构采用标准50mm球头牵引 hitch，牵引高度适配市面多数硬派越野车型、皮卡车型的后牵引位，无需额外改装牵引座即可完成挂接；整车行驶状态下总宽度控制在1.8米以内，总长度不含牵引架控制在2.6米以内，整备质量控制在700kg以内，符合多数地区小型乘用车牵引拖挂的法规重量与尺寸要求，无需单独办理拖挂牌照即可合法上路。底盘悬架采用独立螺旋弹簧配合筒式减震器的结构，相比常规拖挂的钢板弹簧悬架，可更好过滤非铺装路面的颠簸冲击，避免舱内设备、储物物品因剧烈震动出现损坏；轮胎选用全地形越野轮胎，胎壁厚度与胎纹深度适配碎石、泥泞、浅滩等复杂路面，配合外挂全尺寸备胎，可应对长距离非铺装路面行驶的爆胎风险。

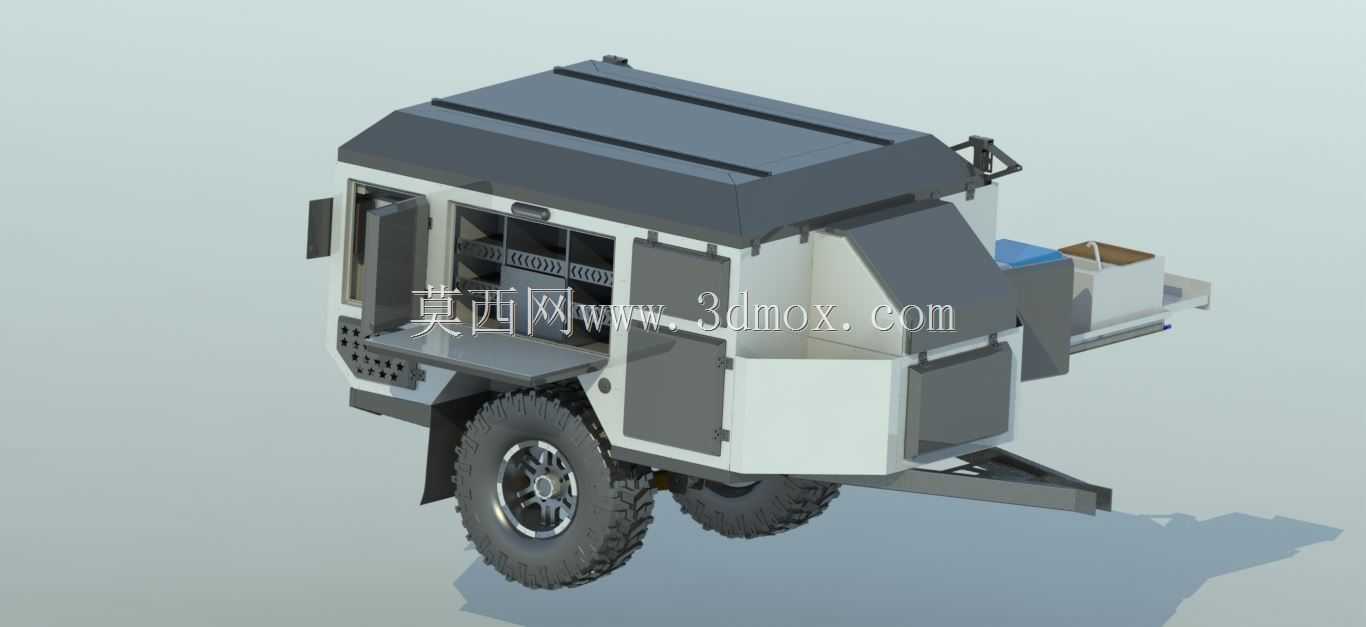

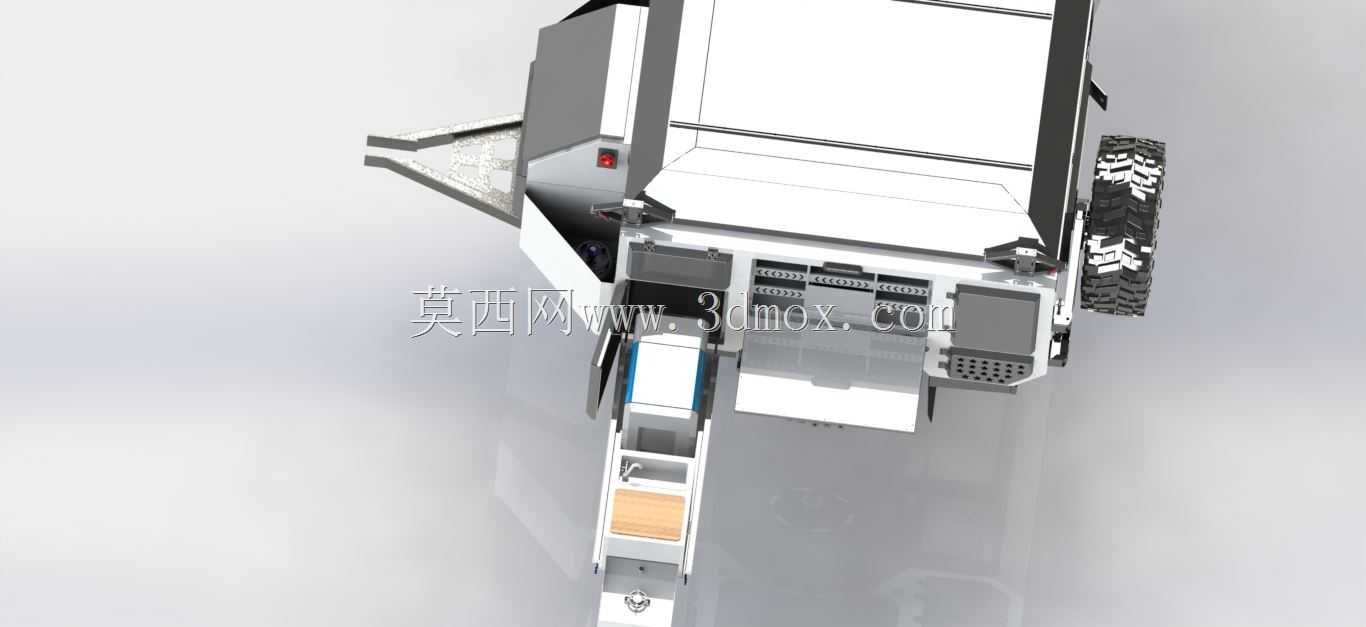

　　车身外部结构做了模块化分区设计，侧部开设多组通风散热格栅，对应内部储能电池、配电模块的安装位置，保证长时间户外停放时设备的散热需求；车身下部设置贯通式储物舱，可放置折叠桌椅、户外取水设备等长尺寸装备，舱门采用密封胶条压紧结构，具备IP65级防水防尘能力，避免雨天行驶或涉水时泥水渗入舱内。升顶结构的铰接点全部采用带密封轴承的钢制销轴，配合润滑脂嘴可实现定期维护，避免长期户外使用后铰接点出现锈蚀卡滞，影响升顶操作的顺畅度；篷布与框架的连接采用压条螺栓紧固结构，出现篷布破损时可快速单独更换，无需整体更换升顶框架，降低后期维护成本。

　　从实际使用场景的适配细节来看，整车底盘最小离地间隙设计为320mm，接近角与离去角均大于30度，可跟随主车完成中等难度越野穿越，不会因拖挂的通过性限制整体出行路线；车身尾部设置可折叠式驻车支腿，驻留时展开支腿可调整车身水平，避免单轴结构在人员上下车时出现车身晃动，同时可在大风天气下提升整车稳定性，避免侧翻风险。车身侧部预留外置电源接口与取水接口，可外接营地电源、便携太阳能板为车内储能单元充电，也可直接连接外置水源满足日常清洗、取水需求，无需频繁打开舱门操作。整体结构设计没有冗余的装饰性部件，所有外部结构均承担实际功能，外壳采用磨砂哑光黑的耐磨涂层，行驶过程中出现碎石剐蹭也不会出现明显漆面损伤，适配户外复杂使用环境下的耐用性需求。
