一次性纸桌布自动化生产成型设备结构

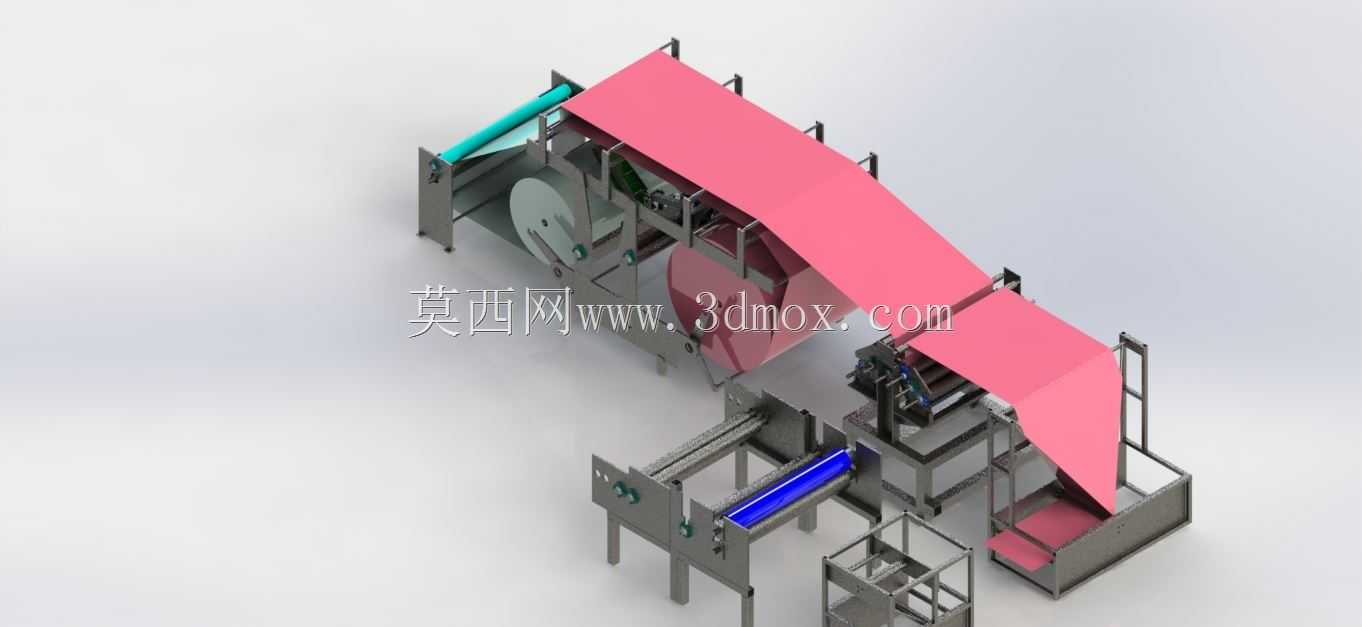

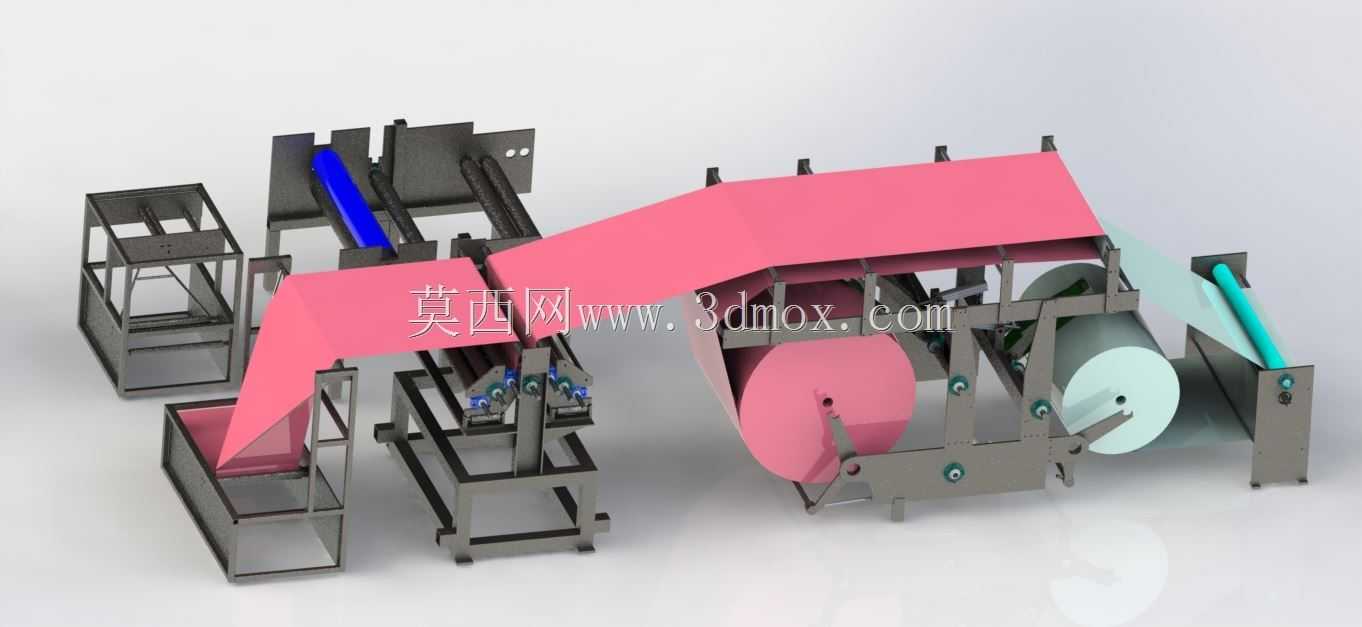

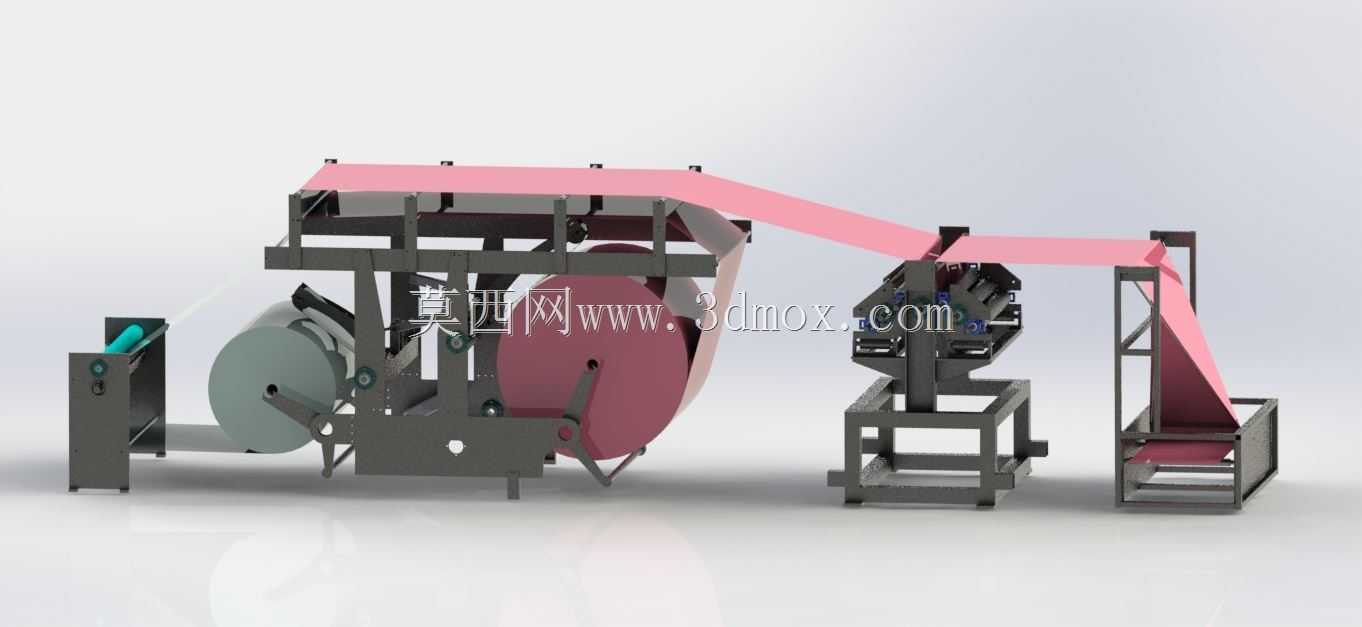

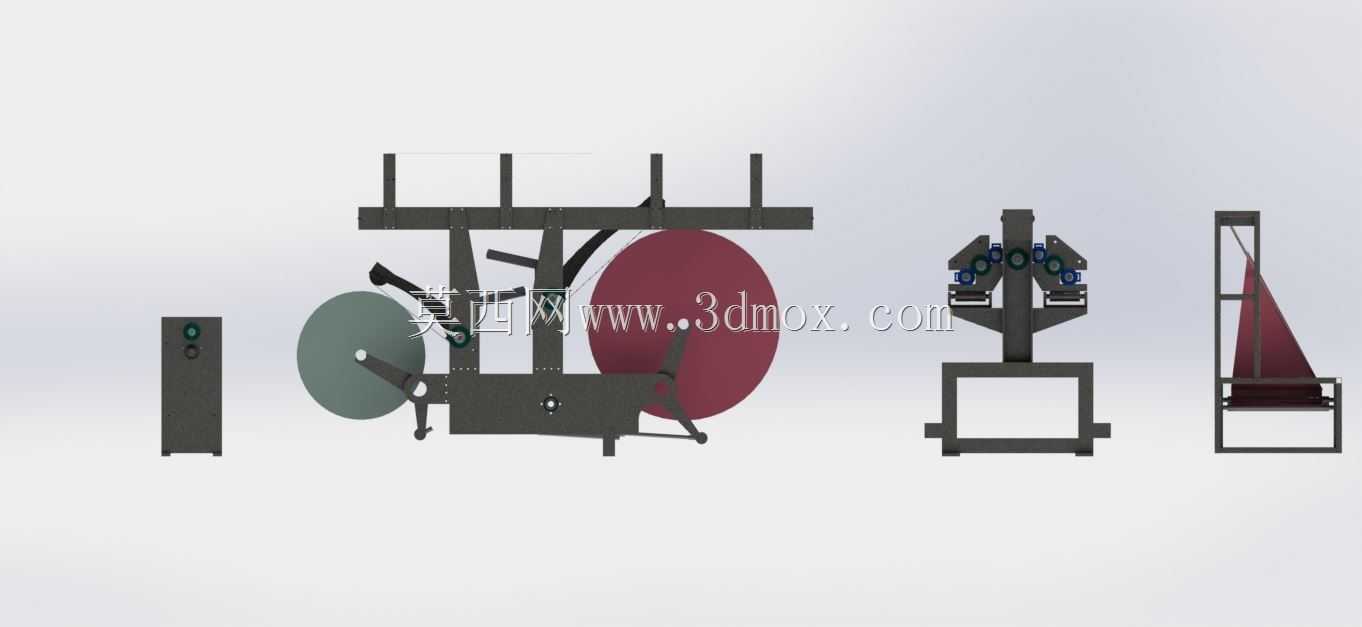

　　在餐饮耗材、一次性卫生用品生产车间里，这类设备承担着从大卷原纸到成品一次性纸桌布的全流程连续加工任务，适配原生木浆纸、覆膜防水纸、薄型无纺布等多种幅宽匹配的卷材原料，可对接上游卷料分切工序，下游直接衔接成品计数堆叠、包装工位，适配中小批量耗材加工厂的连续化生产需求，无需过多人工介入单工序操作。从结构布局来看，设备沿走料方向依次设置了双工位放料架、张力调节辊组、纵向折叠成型机构、横向压痕分切单元、成品出料接料台，整体采用分体式框架拼接设计，各功能段通过地脚螺栓固定在平整水泥地面即可完成安装，单段机架的宽度控制在1.2米范围内，整体设备沿走料方向的总长度约6.8米，操作侧预留0.8米以上的巡检维护通道即可满足日常换卷、

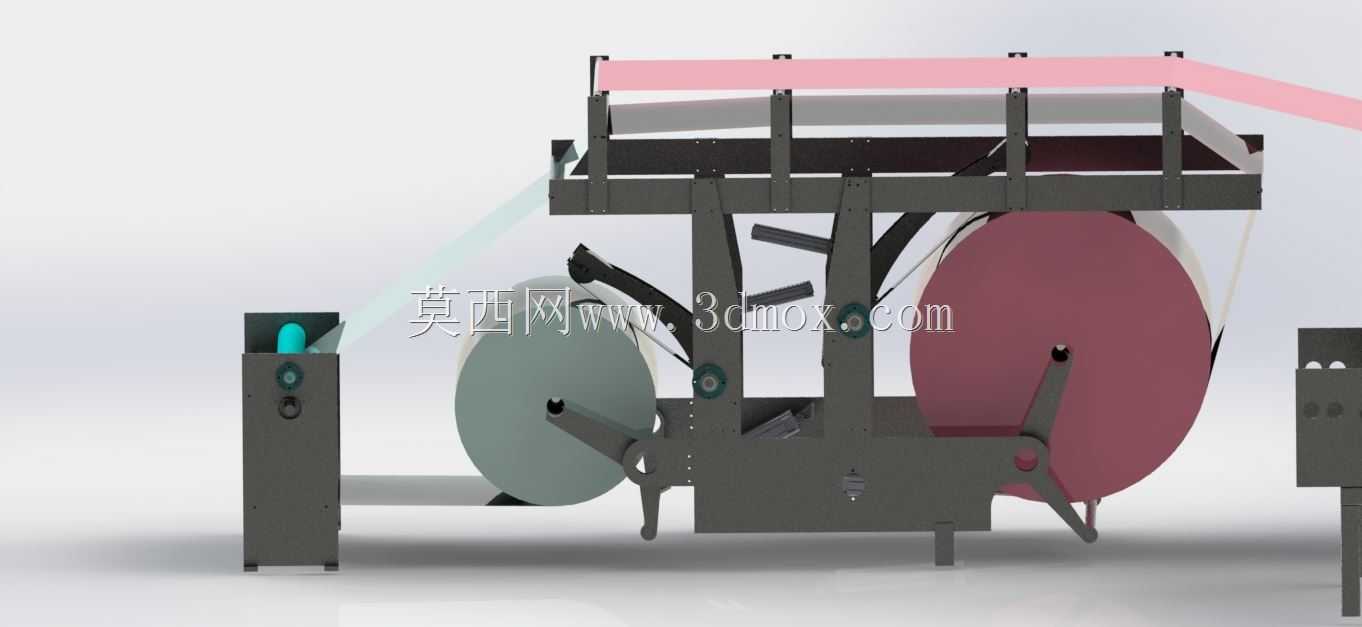

　　故障排查的空间需求，无需额外开挖地基或搭建高层操作平台。放料单元采用气胀轴装夹结构，可适配卷径最大1.2米、幅宽1.8米以内的原料卷，配套的磁粉制动器可根据走料速度实时调整放料张力，避免原料拉扯变形或松垮跑偏，走料路径上排布的多根导辊均做了动平衡校正，表面包覆哑光防滑橡胶层，既不会刮伤纸面涂层，也能保证高速走料时的平稳性，导辊两端采用带座外球面轴承安装，日常维护只需定期加注润滑脂即可，拆卸更换无需复杂工装。折叠成型段是整套设备的核心功能区，通过多组角度可调的折页导板、三角成型器配合压合辊，将宽幅原纸按照预设的折叠路径完成多次纵向对折，折边位置设置了柔性压轮，可将折叠后的叠层压实，避免后续输送过程中出现折边散开、错位的问题，

　　折页导板的安装角度可通过侧边的调节螺杆微调，适配不同厚度原料的折叠阻力，避免薄纸出现褶皱、破边问题。横向分切单元采用伺服驱动的滚切结构，刀辊上的刀片可根据成品桌布的长度规格调整安装位置，切刀采用锯齿形刃口，切断面整齐无毛刺，不会出现纸边连丝的问题，刀辊与送料辊的传动比通过伺服参数匹配，可在不停机的状态下调整成品裁切长度，适配不同尺寸规格的桌布生产需求，无需更换机械齿轮或链轮。设备的机架整体采用矩形钢管焊接成型，焊接后做了整体去应力退火处理，长期高速运行不会出现框架变形、焊缝开裂的问题，各功能单元的安装板均采用精加工处理，安装基准面的平面度控制在0.1mm以内，保证各辊组、导板的平行度与同轴度要求，减少运行过程中的振动与异响。

　　走料路径的侧边设置了多组光电纠偏传感器，可实时检测原料的边位，当出现跑偏趋势时自动调整放料架的横向位置，保证折叠、分切的位置精度，成品尺寸误差可控制在±2mm以内，满足一次性耗材的出厂尺寸公差要求。出料端的接料台采用倾斜式溜槽设计，裁切完成的成品依靠自身重力滑落到接料台的堆叠区域，配套的挡料板可根据成品尺寸调整位置，保证堆叠整齐，方便操作人员直接取走转入包装工序，接料台高度设置在0.75米，符合人工操作的人机工程学高度，长时间取料不会产生过度疲劳。设备的传动系统采用集中驱动配合独立伺服补正的布局，主电机通过同步带轮驱动主传动辊，保证各功能段的基础线速度一致，折叠、分切单元的微调动作由独立伺服电机完成，既降低了控制系统的复杂度，也保证了各动作的同步精度，日常调试时只需在触控屏上输入对应参数即可完成规格切换，无需操作人员逐段调整机械结构。在实际生产场景中，这类设备可适配80-200g/㎡的各类纸质或无纺布桌布原料，生产速度可在10-60米/分钟范围内无级调整，工厂可根据自身的订单产能需求、下游包装线的匹配速度灵活调整运行参数，设备的所有传动部位均设置了安全防护罩，外露的旋转部件全部做了安全防护处理，避免操作过程中出现机械伤害风险，防护罩采用快拆式结构，日常清理、维护时无需借助工具即可快速拆卸。
