三轴伺服驱动全自动数控弯管设备结构设计

　　在金属管材加工领域，不同行业对管材弯折成型的精度、一致性要求差异极大，小到家具五金的圆管弯折、汽车管路的定型弯制，大到工程机械液压管路、换热设备盘管加工，都需要稳定可靠的弯管设备完成成型工序，这款全数控弯管设备的结构设计，正是针对中小管径金属管材的批量高精度弯折需求开发，覆盖碳钢、不锈钢等常用管材的冷弯加工场景，无需额外加热即可完成多角度、多半径的连续弯折作业。

　　从实际产线应用的角度出发，这类设备常布置在五金加工、汽配制造、暖通管件生产的机加工车间中段，承接切管工序后的管材成型作业，弯折完成的管件可直接进入焊接、表面处理等后续工序，相比传统手动弯管设备，数控控制的结构能完全规避人工划线、手动进给带来的角度误差，同批次管件的弯折角度偏差可控制在极小范围内，不需要后续人工校形，能大幅降低批量生产的返工率。

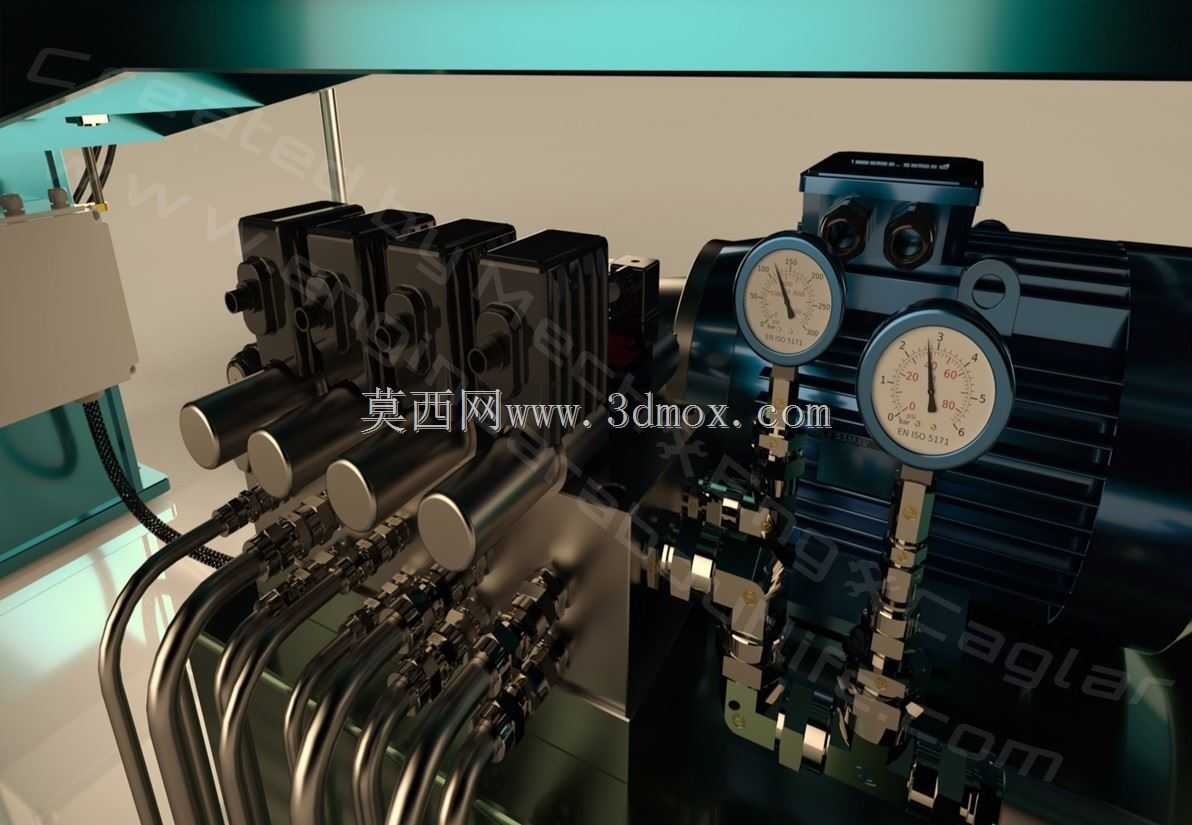

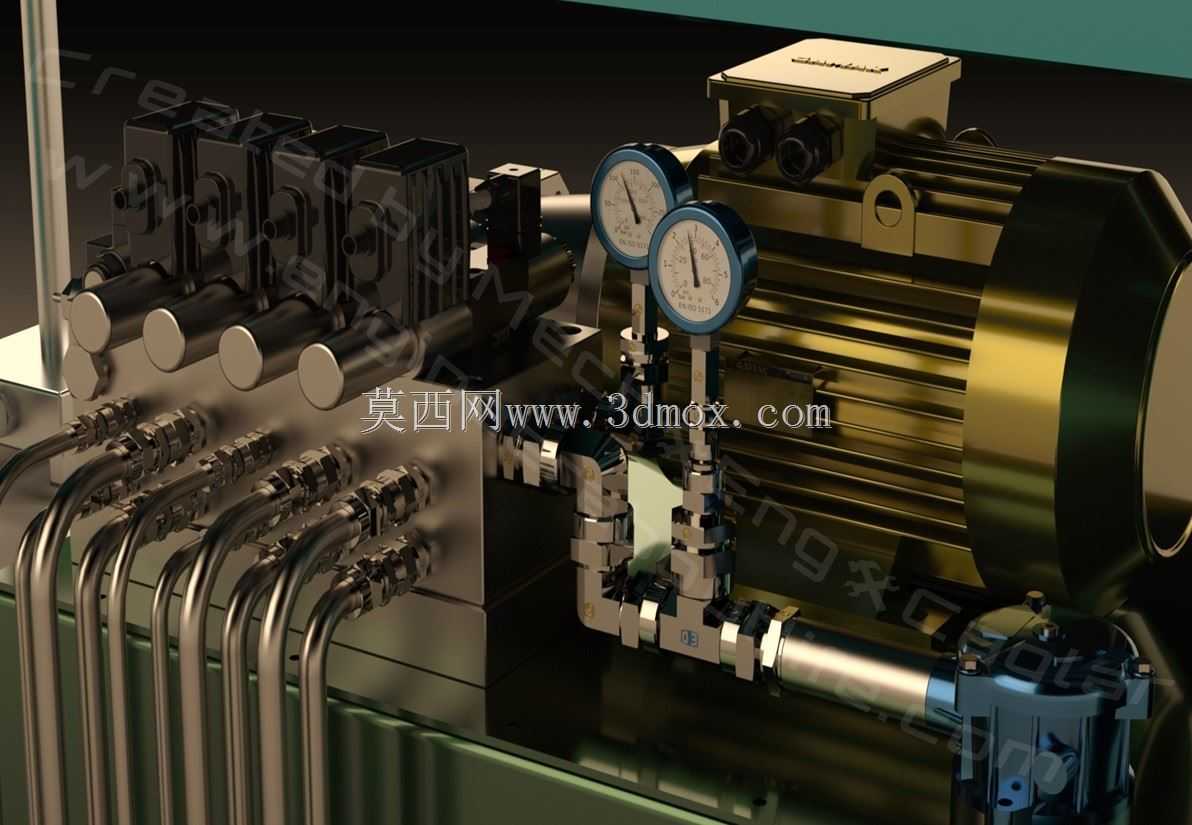

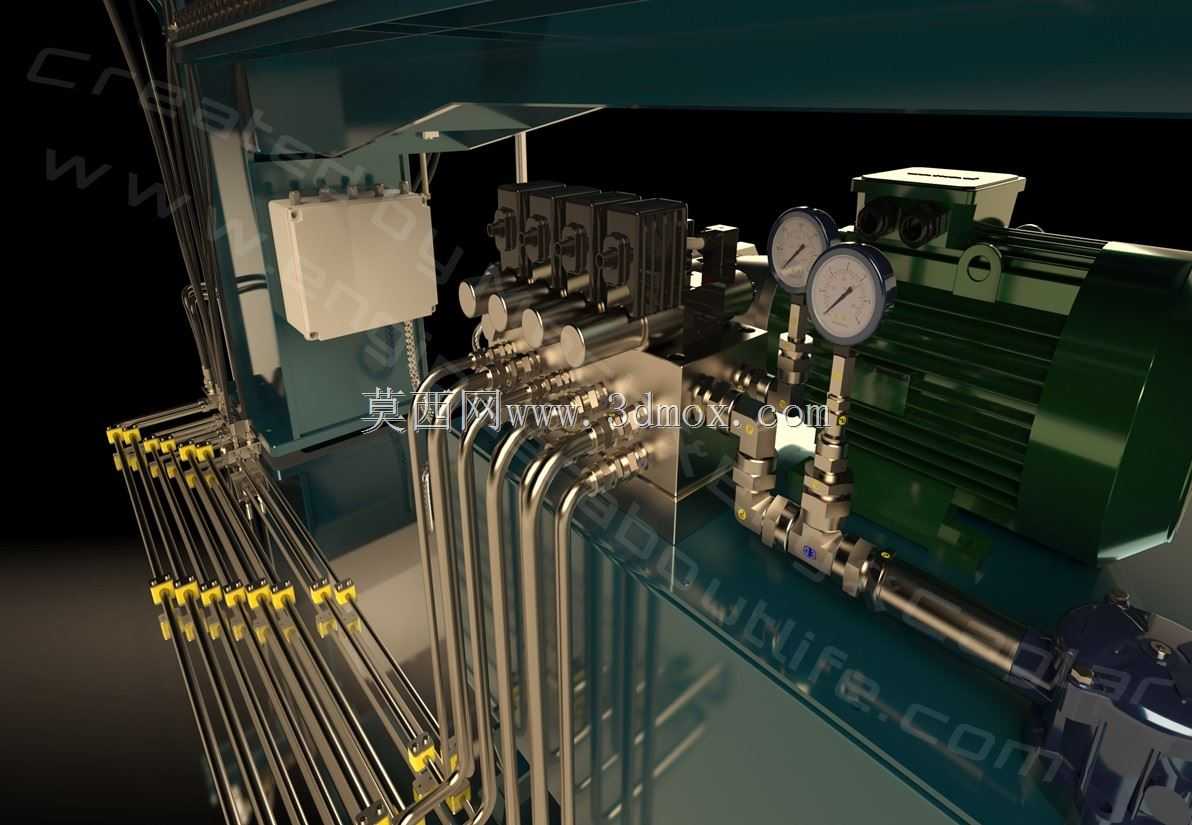

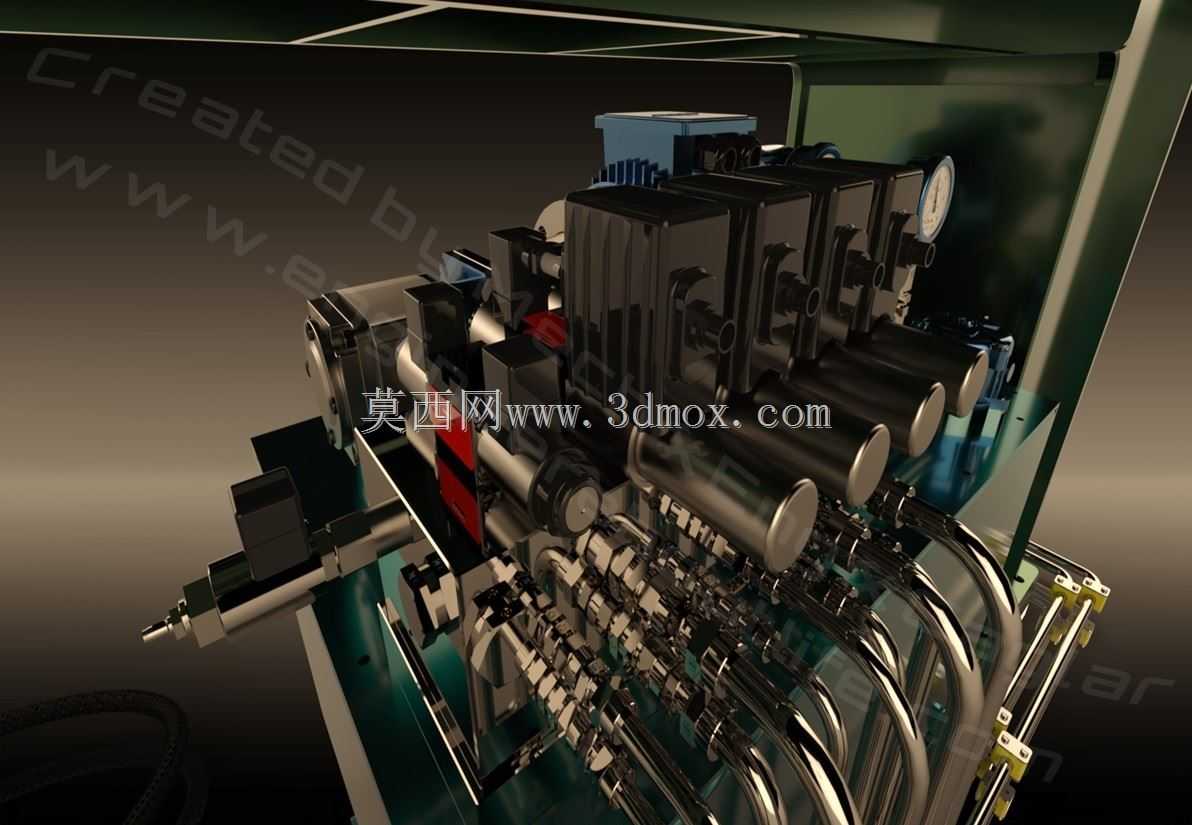

　　设备的动力配置采用多单元分控的设计思路，三个轴向的进给、转角、弯折动作全部由伺服电机驱动，保证每个动作的位移精度可控，其中主弯折动作配套液压系统提供足够的弯折力矩，应对壁厚较大的碳钢管材弯折需求，液压系统的工作压力匹配常规工业液压系统的通用压力区间，不需要单独配置超高压液压站，车间常规的液压维护配件即可完成日常保养；Z轴的顶紧、辅助定位动作采用气动驱动，响应速度快，动作行程的调整便捷，不需要复杂的液压管路布置，也能避免液压油泄漏对管材表面造成的污染。

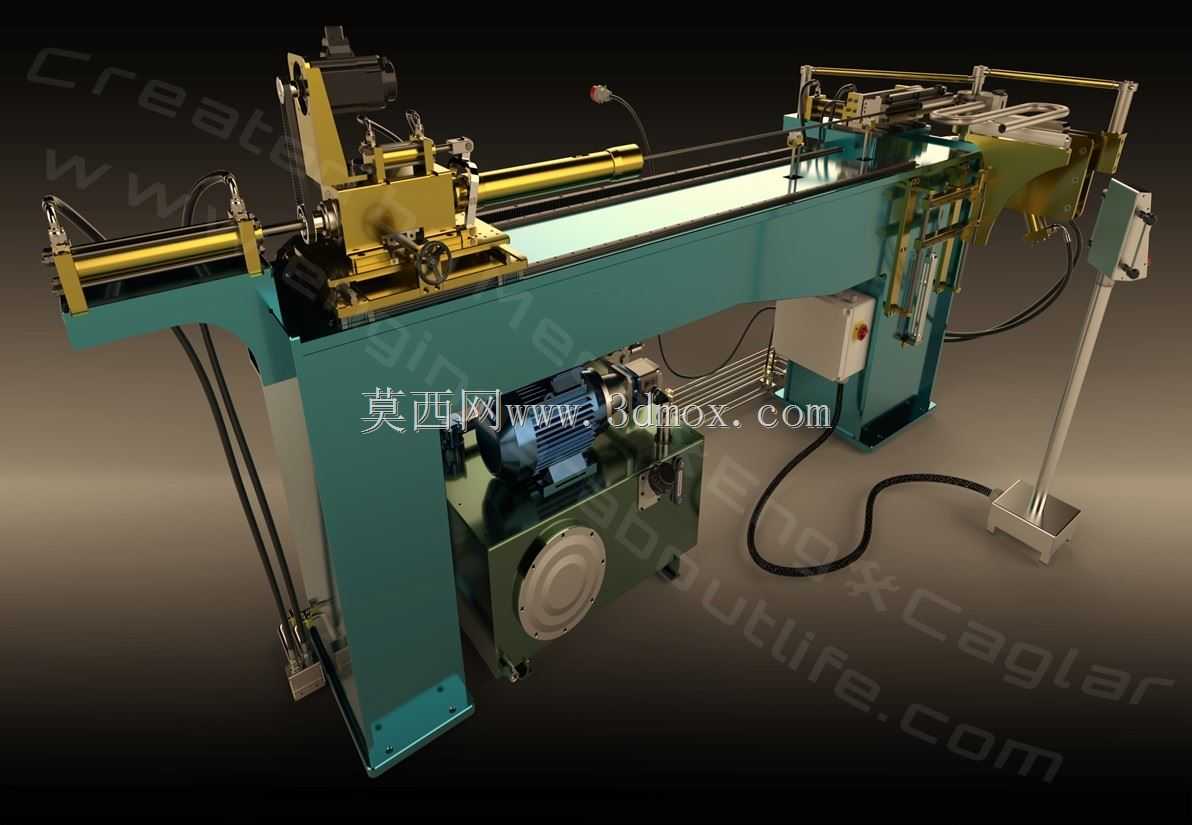

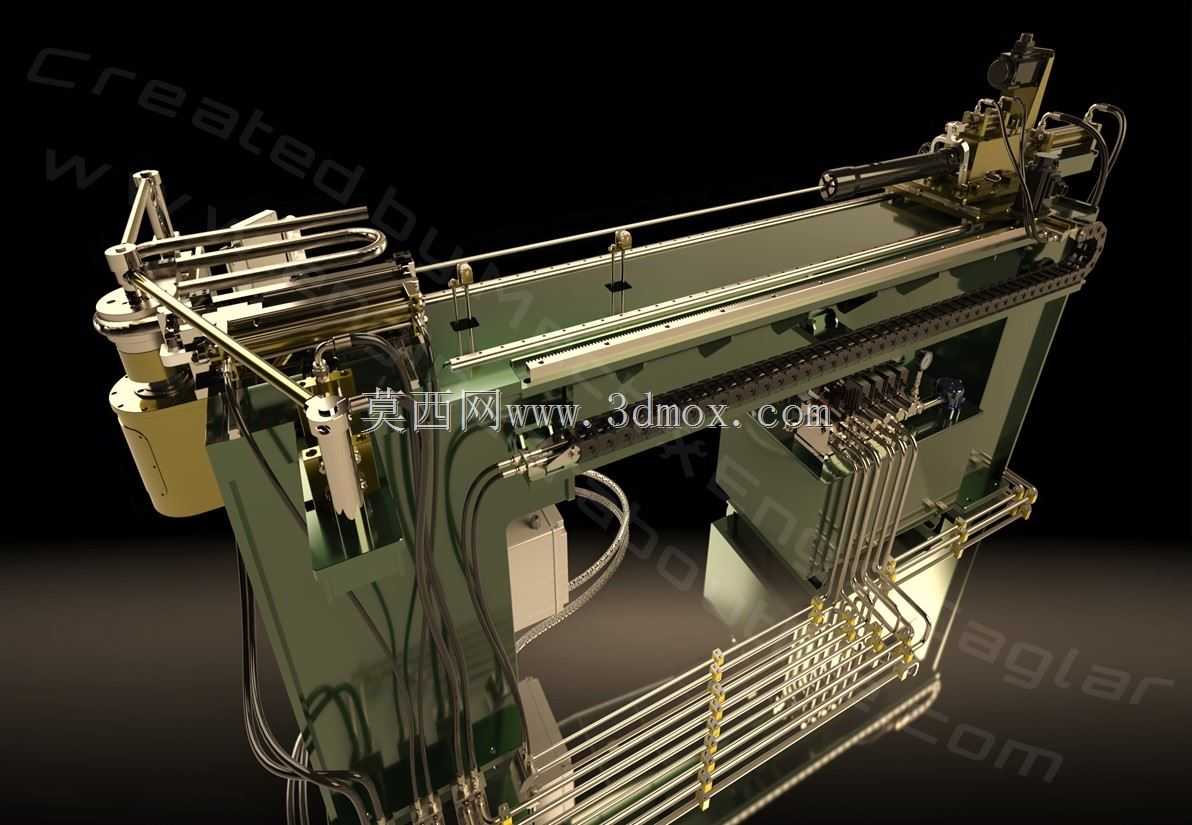

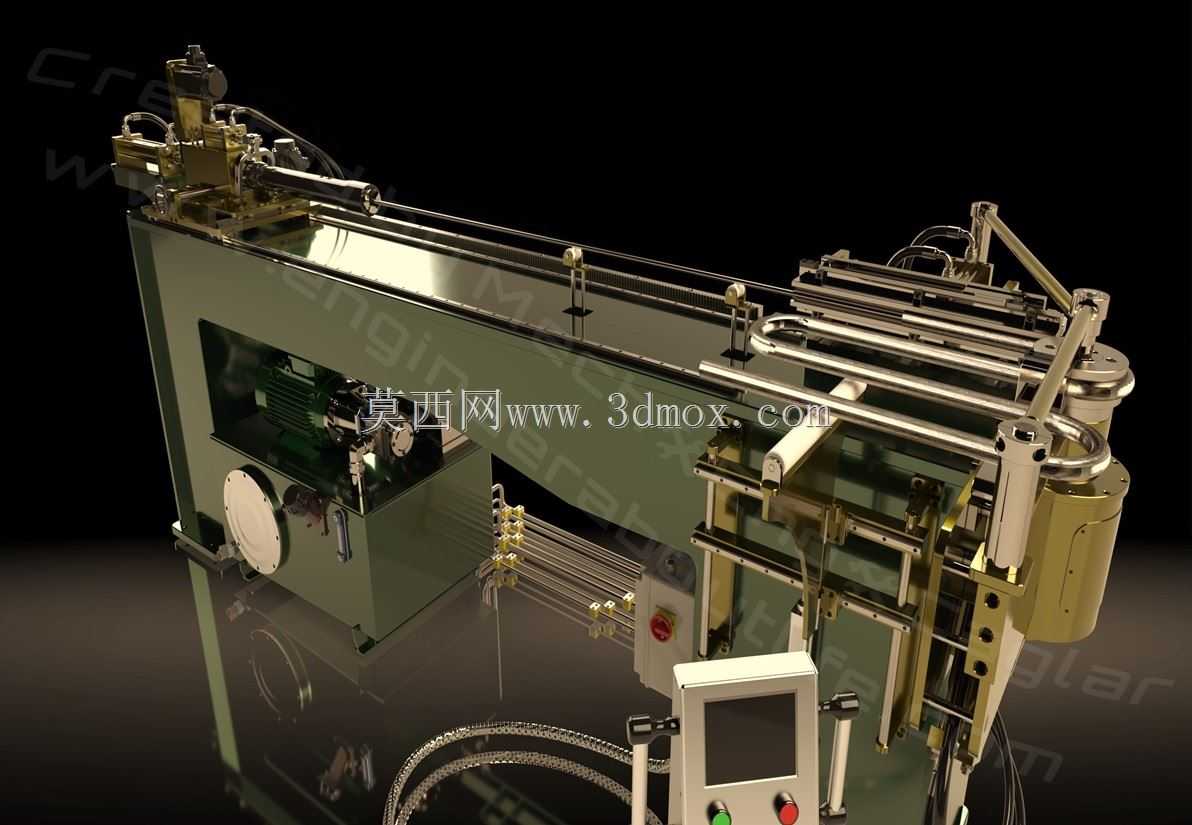

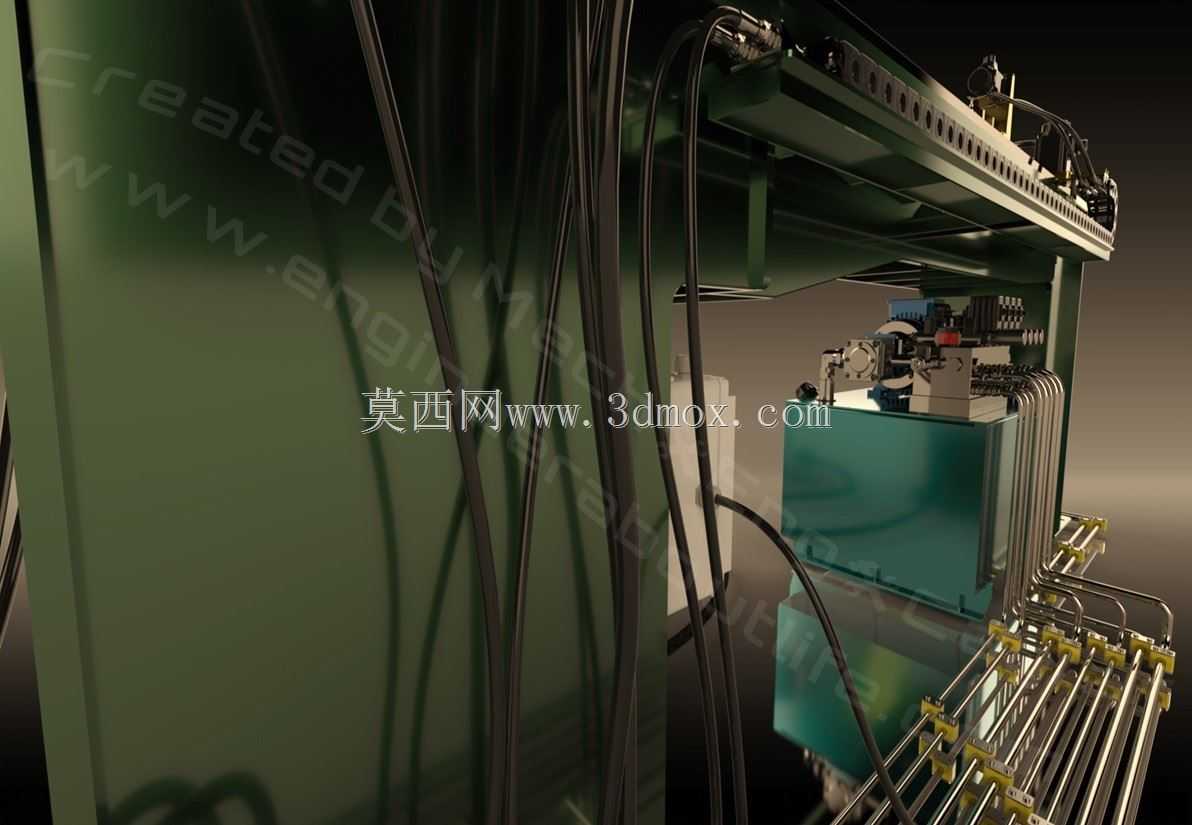

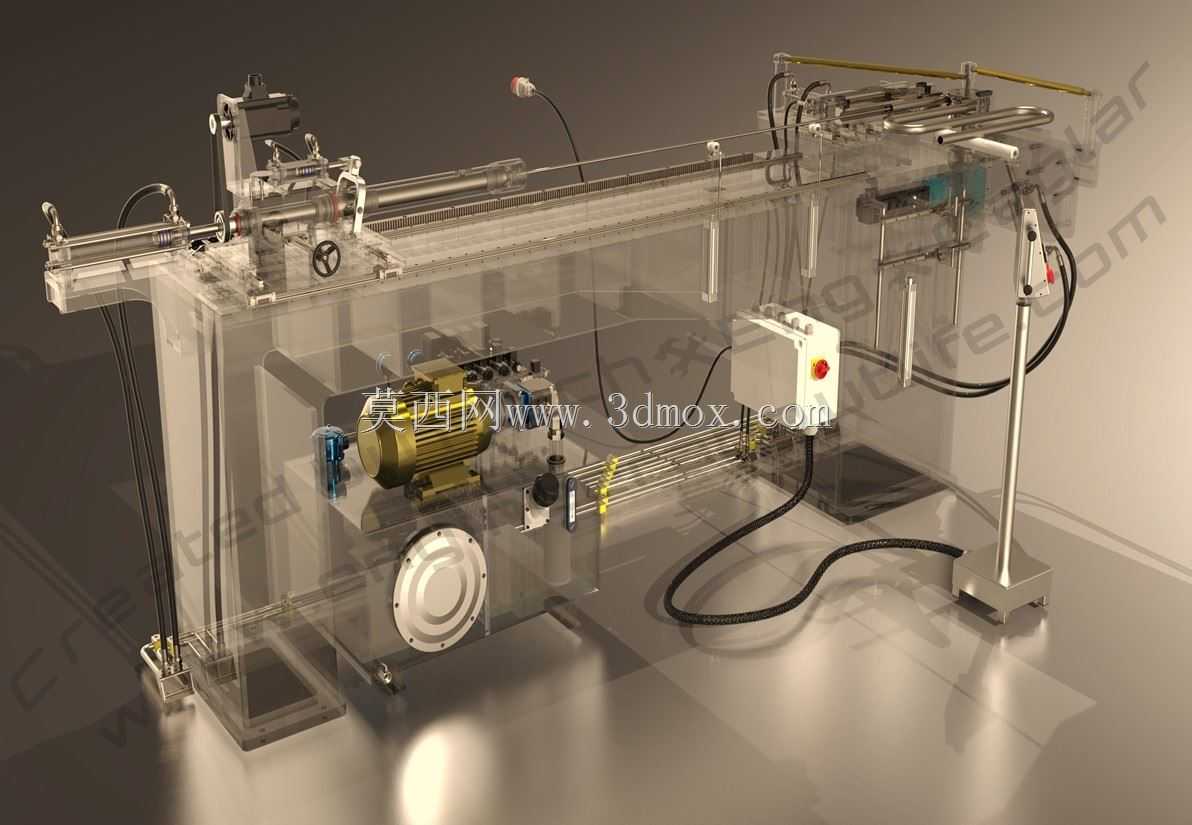

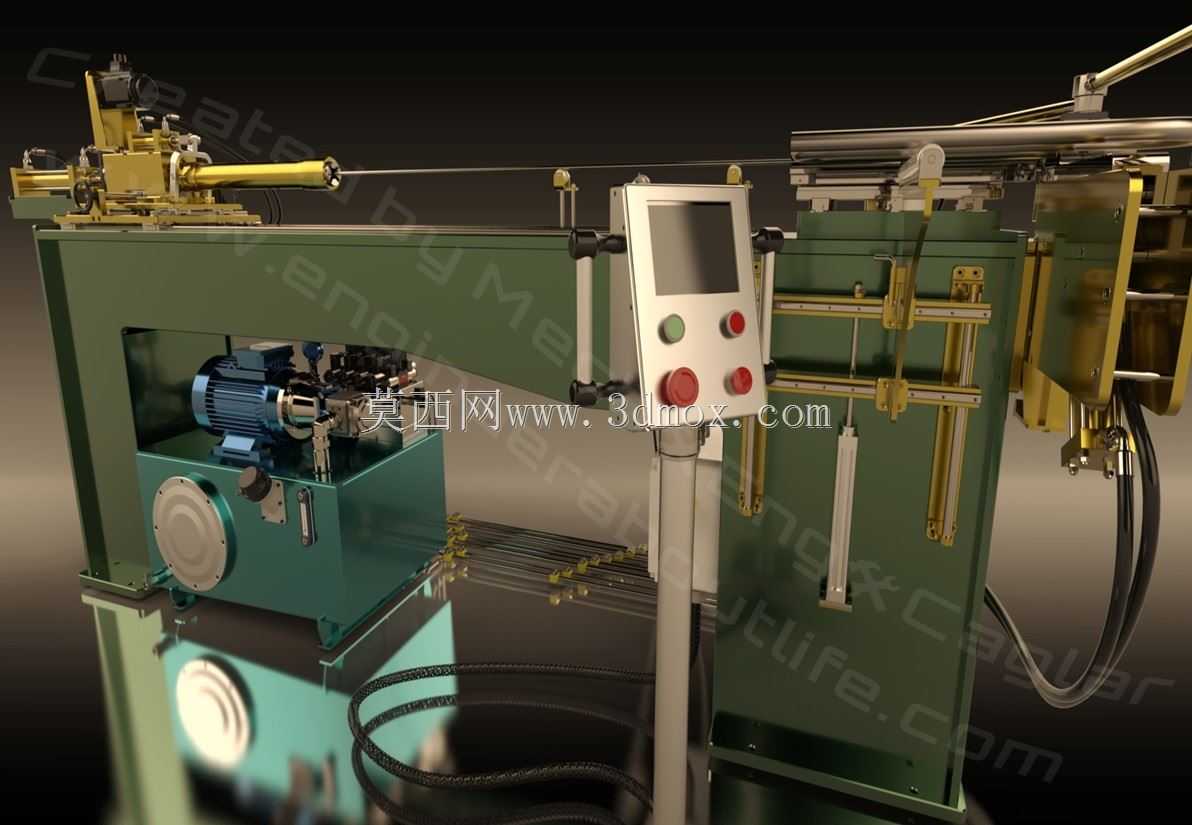

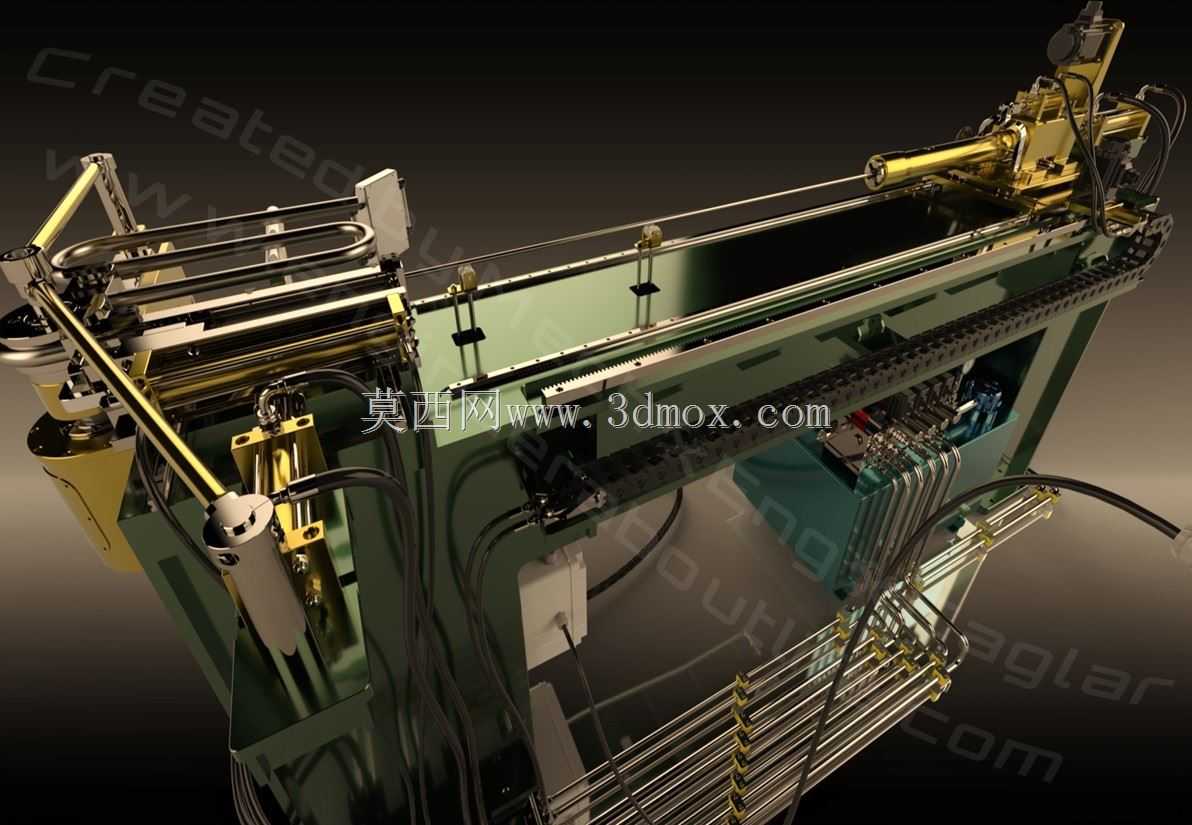

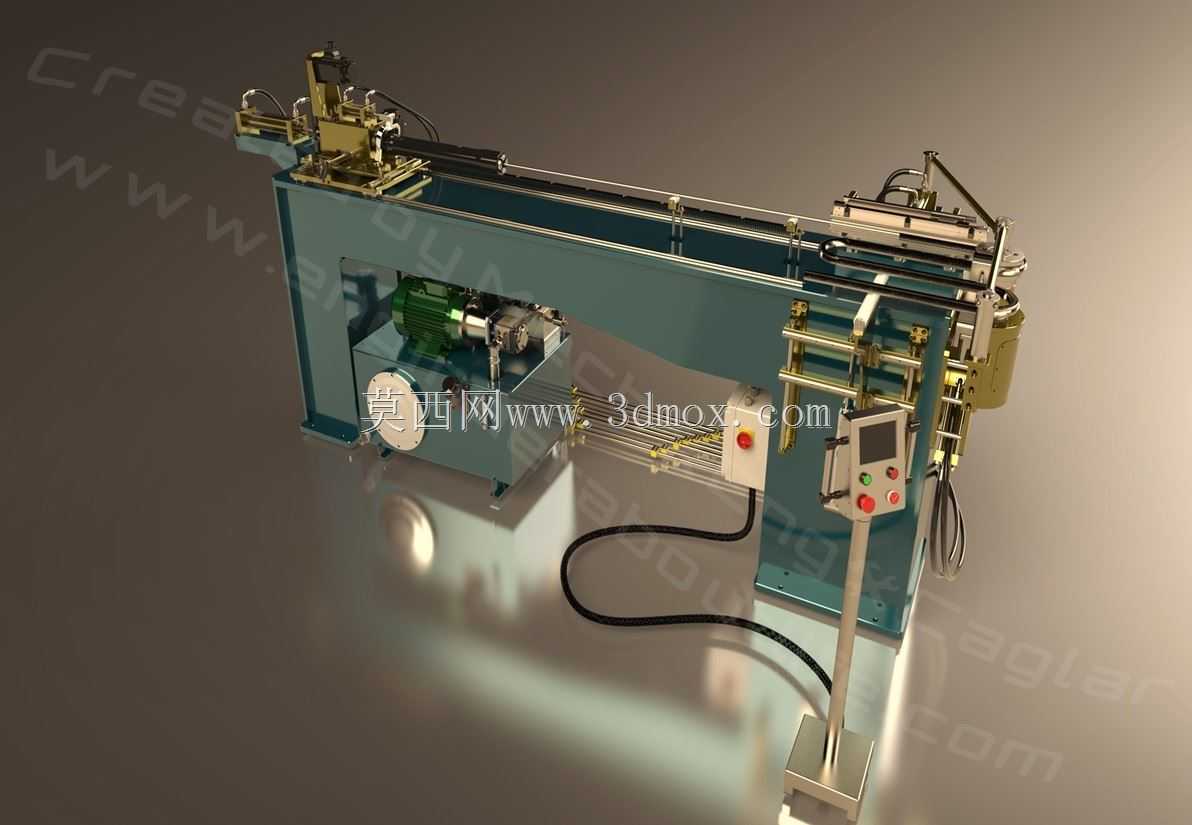

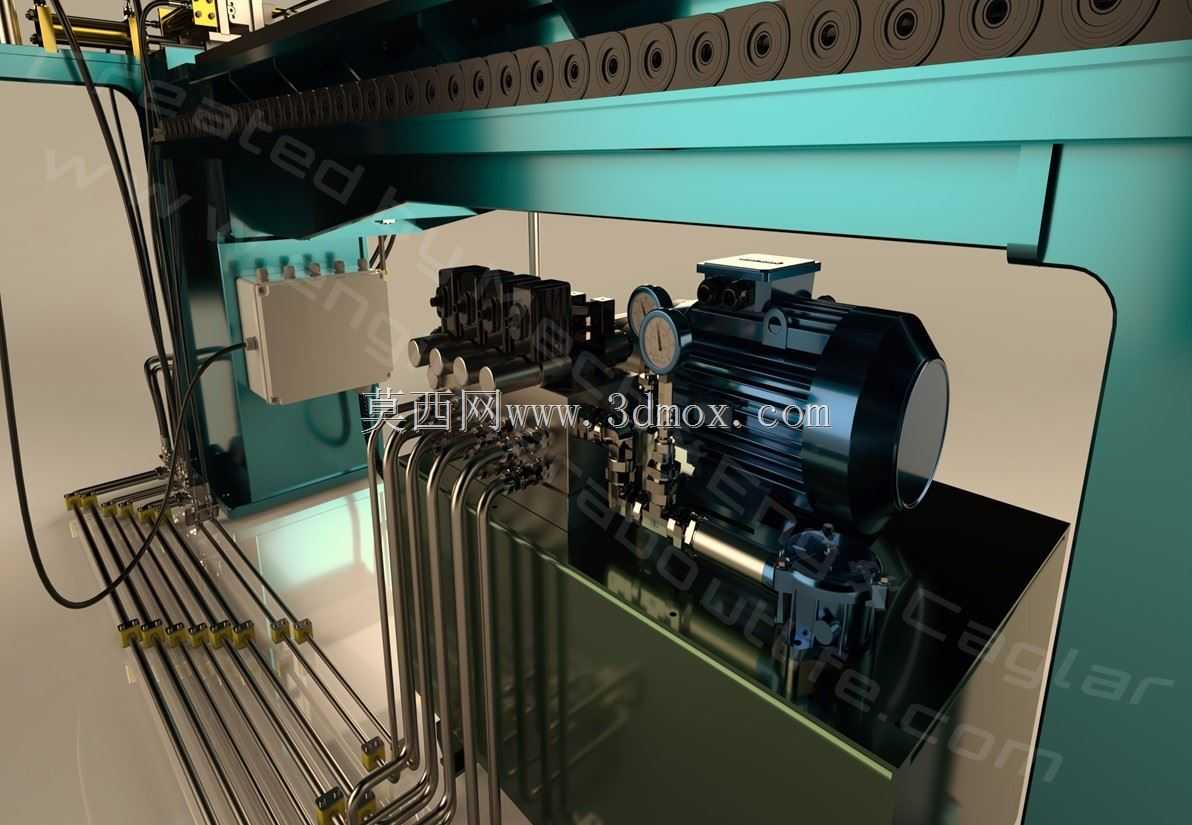

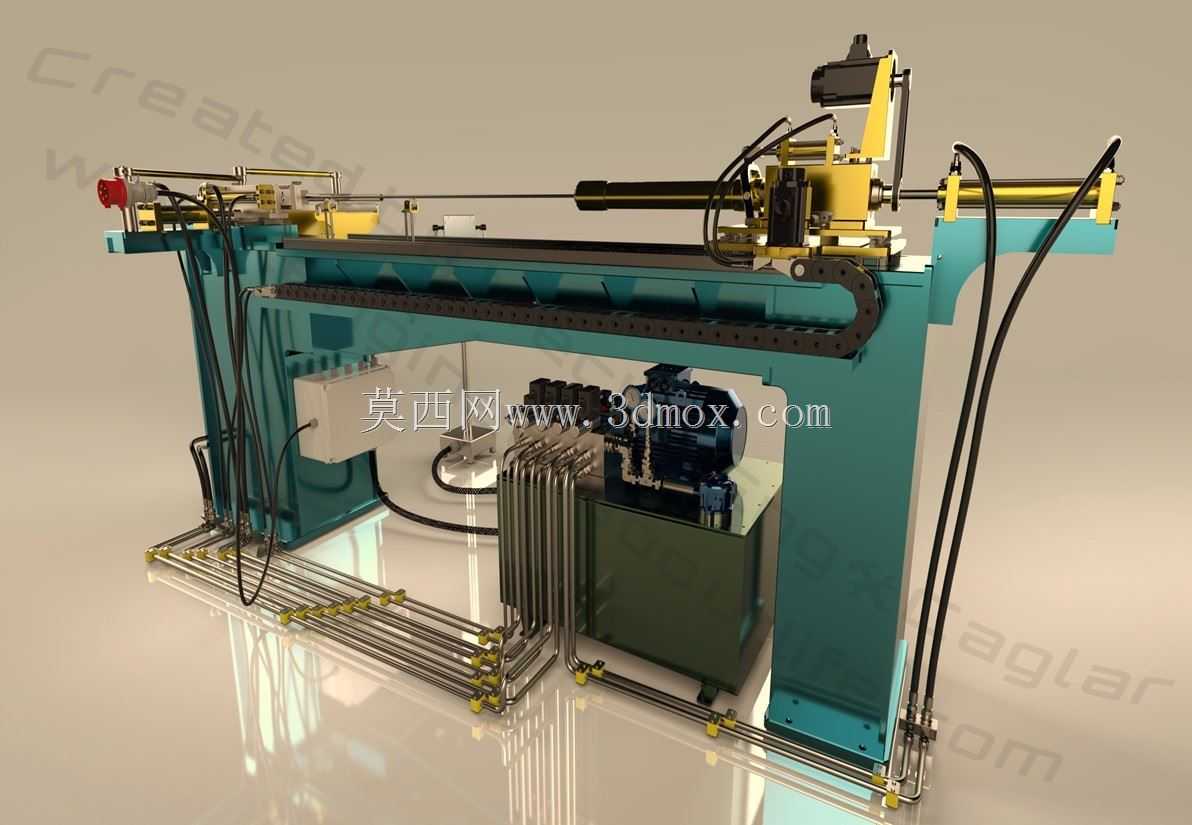

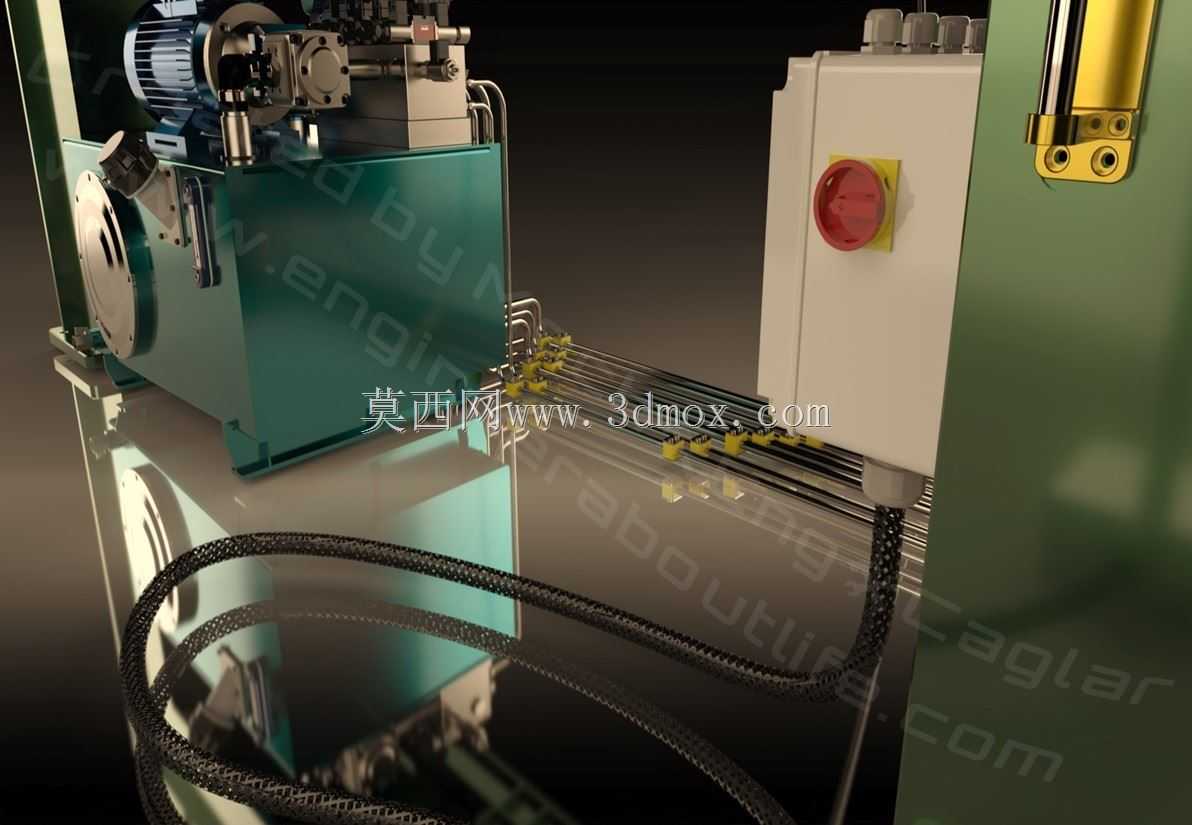

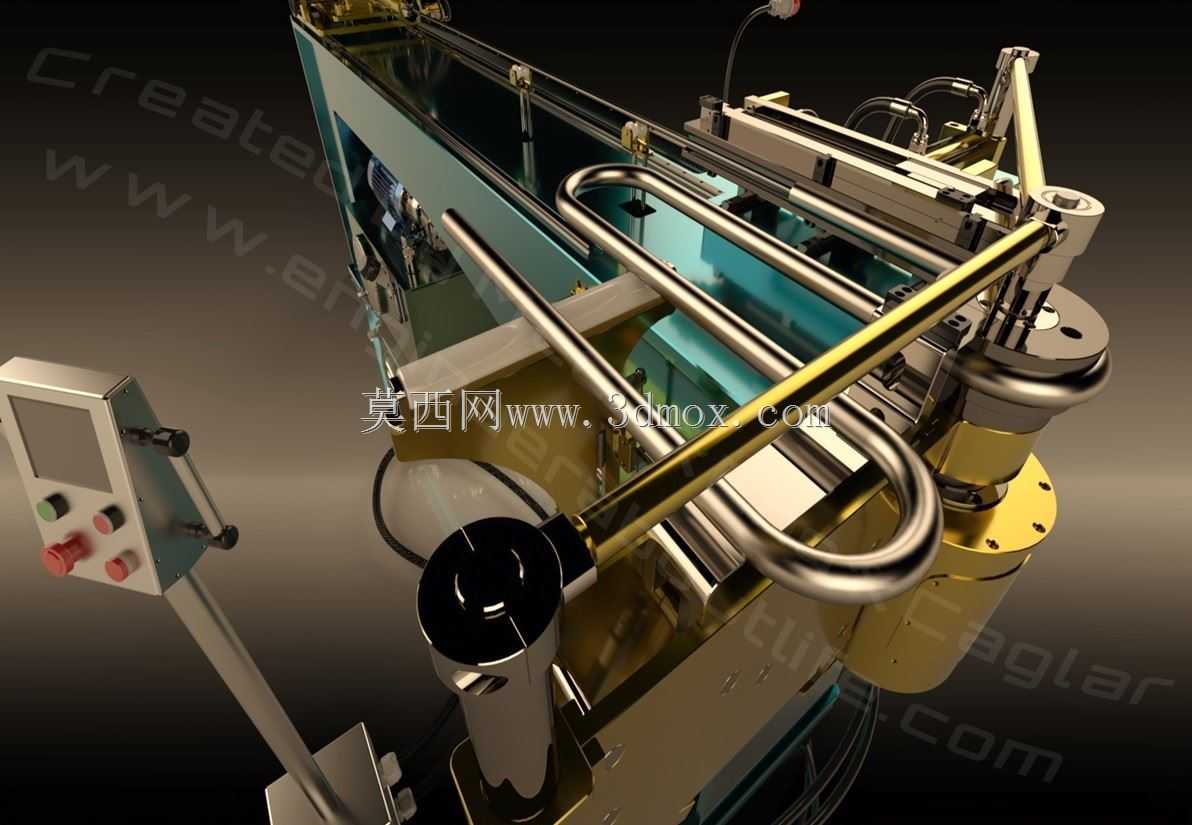

　　结构布局上，设备采用长床身的卧式布置，床身作为所有功能部件的安装基准，整体采用厚钢板焊接后去应力处理，避免长期受力出现形变影响加工精度，床身一侧布置弯折机头总成，集成弯管模具、夹紧机构、转角驱动结构，另一侧布置管材进给托架，配套多组可调式支撑滚轮，长管材进给过程中不会出现下垂挠曲，保证进给的直线度。操作面板布置在设备前端靠近出料侧的位置，操作人员上下料、参数调整、设备启停操作都不需要大范围移动，符合人机工程的操作逻辑，设备的电控柜、液压站全部集成在床身内部的空腔区域，不需要额外单独布置安装位，整体设备的占地尺寸紧凑，中小规模的加工车间也能完成布置安装，不需要对车间地基做特殊加固处理，普通硬化水泥地面即可满足安装承重要求。

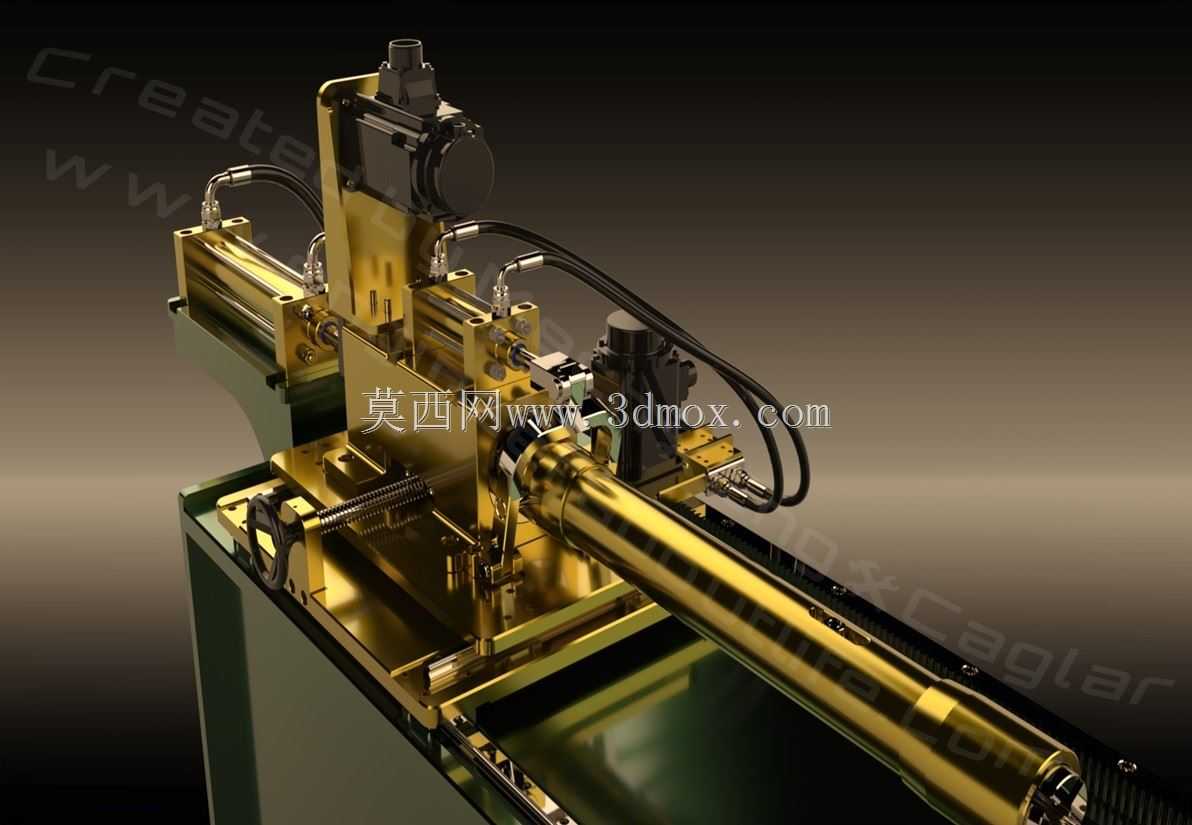

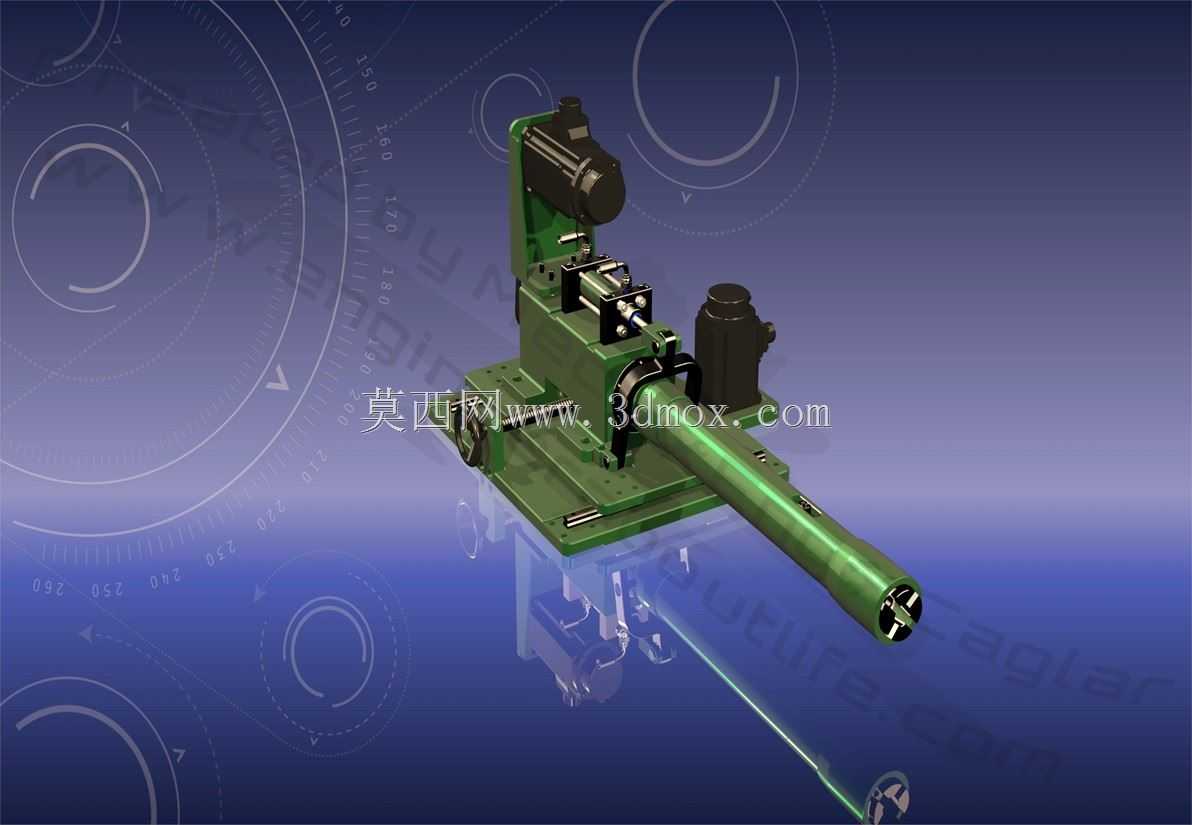

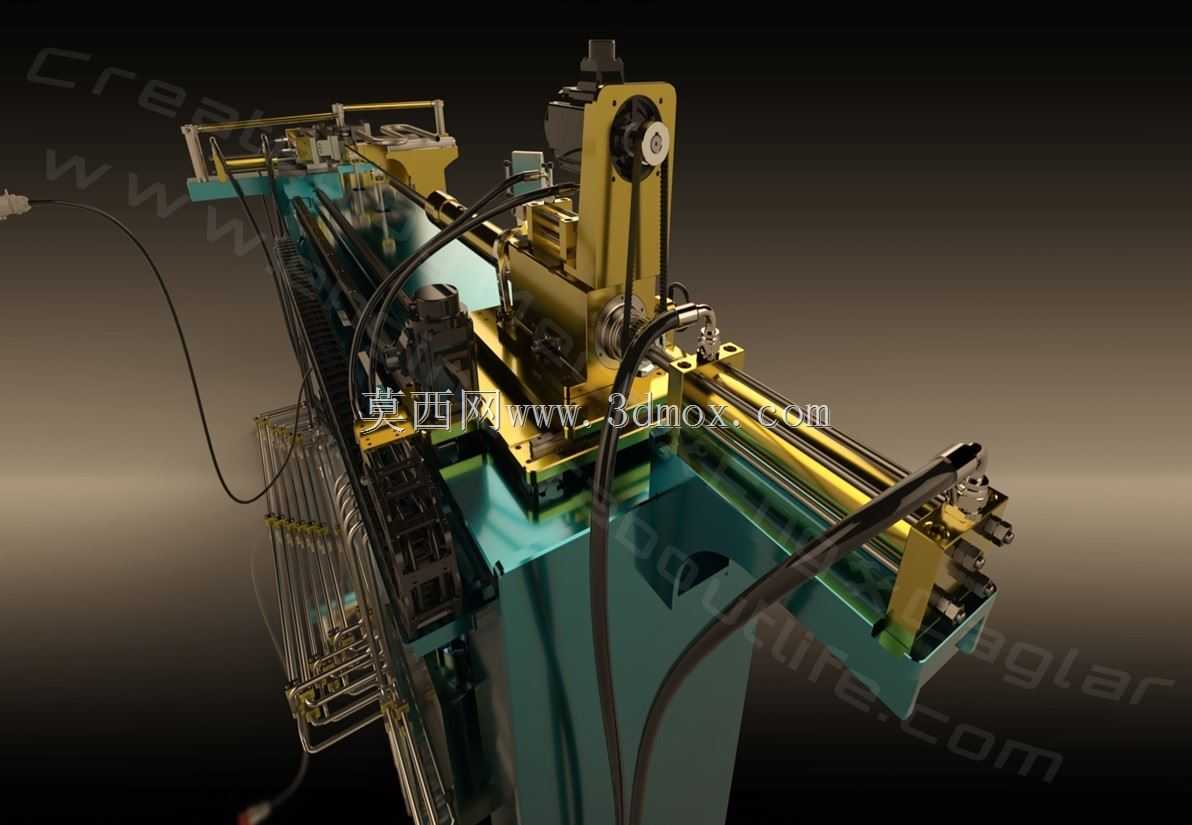

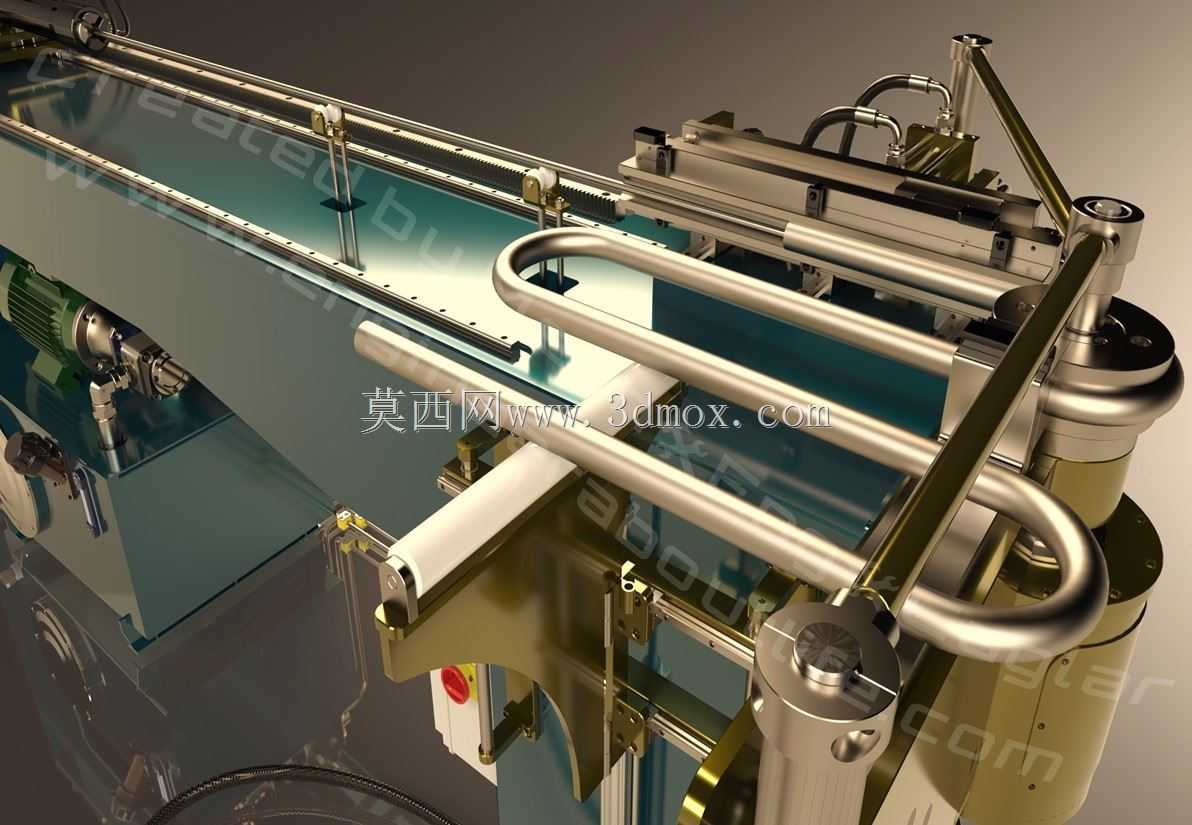

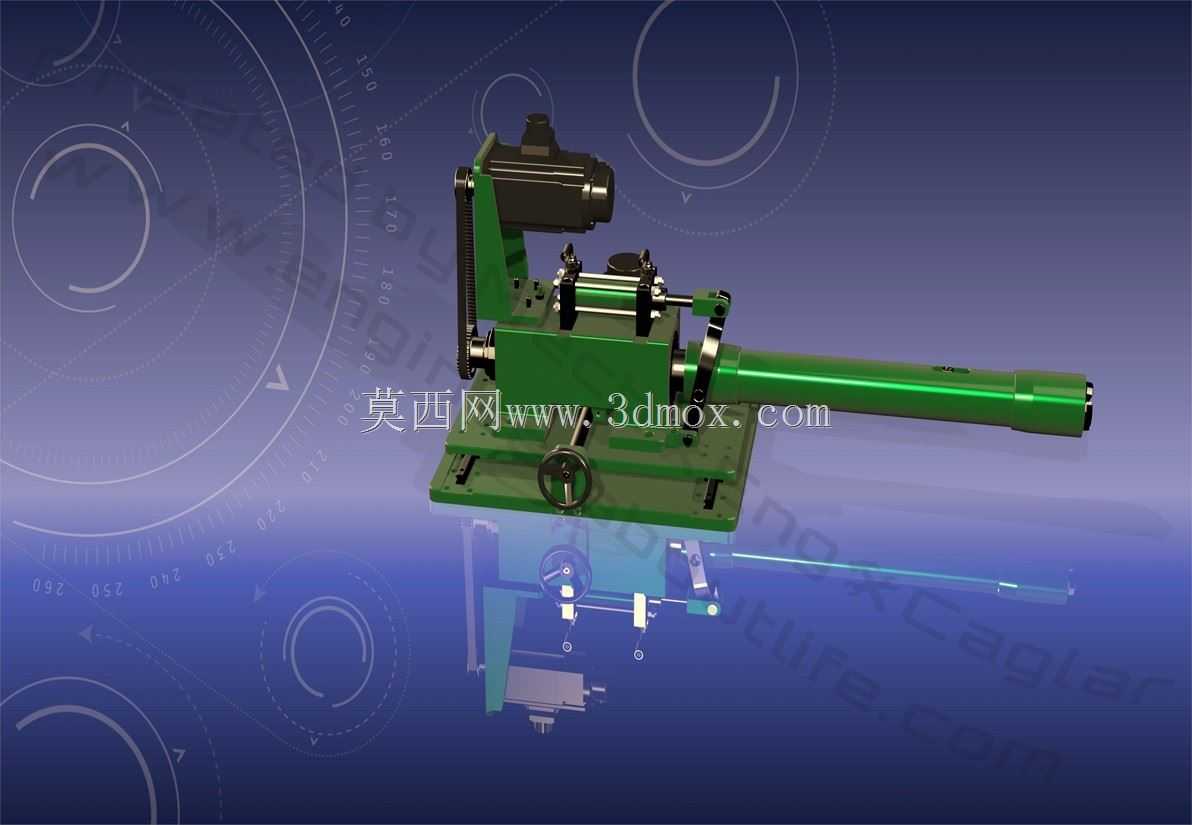

　　在设计细节上，这款设备的弯管机头预留了多组模具安装位，可根据加工管材的直径、弯折半径快速更换配套模具，不需要对机头结构做大规模拆解，换模时间可控制在半小时以内，适配多品种小批量的柔性生产需求；进给轴的传动采用精密滚珠丝杠搭配直线导轨的结构，反向间隙控制在极小范围内，保证长管材连续进给的位置精度；气动夹紧机构的夹紧力可通过调压阀灵活调整，针对薄壁不锈钢管加工时，可降低夹紧力避免管材表面出现夹痕，针对厚壁碳钢管加工时可提高夹紧力，避免弯折过程中管材出现打滑移位。

　　从安装边界的角度考虑，设备的整体长宽高尺寸适配标准工业车间的通道、门洞尺寸，设备进场安装时不需要拆解车间门体，就位后只需要连接车间三相电源、压缩空气气源，加注液压油即可完成调试投入使用，不需要额外配套其他辅助设备；设备的安全防护设计上，弯折作业区域配套可开启的安全防护门，设备运行时防护门关闭可避免弯折过程中铁屑、管材甩出造成安全隐患，防护门配套安全联锁开关，门体开启时设备自动停止运行，符合机械设备的安全设计规范。

　　实际生产过程中，这类数控弯管设备可存储上百组不同的弯折加工程序，不同规格的管件加工参数可提前录入存储，换产时直接调用对应程序即可，不需要操作人员重新逐点输入参数，能大幅缩短换产准备时间；设备的液压系统配套风冷散热装置，长时间连续作业时液压油温度不会过高，可满足两班倒、三班倒的连续生产需求，不会因为油温升高导致液压系统压力波动，影响弯折精度。针对管材弯折过程中常见的管壁起皱、弯折处椭圆度超差的问题，结构设计上配套了芯棒装置，弯折大半径薄壁管材时，芯棒可伸入管材内部支撑弯折区域，避免管壁出现凹陷、起皱缺陷，保证弯折后的管材通径满足设计要求，不会影响后续管路内部的流体通过效率。
