博世力士乐30至45系列工业铰链结构

　　做设备结构设计快十年，经手的防护门、检修舱盖开合件选型没有上百也有大几十，这类重型工业铰链最容易踩的坑，就是只看标称载荷忽略安装边界的适配性，最后要么门体下垂卡滞，要么螺栓受剪断裂返工。这次拆解复现的这款30-45系列铰链，是我之前做锂电产线防护隔断、机床外防护门时反复验证过的成熟结构，先从实际应用场景说，这类铰链主要用在需要频繁开合、单扇门体重量在30到45公斤区间的工业场景，比如自动化设备的安全防护门、大型机柜的侧开检修门、物流设备的舱门挡板，甚至一些重型工装台的侧翻操作板，都能用到这个载荷区间的合页，它不像微型合页只适合弱电箱柜门，也不像百公斤级重载铰链那样冗余度太高徒增成本，刚好覆盖了工业现场最常见的中等载荷开合需求。

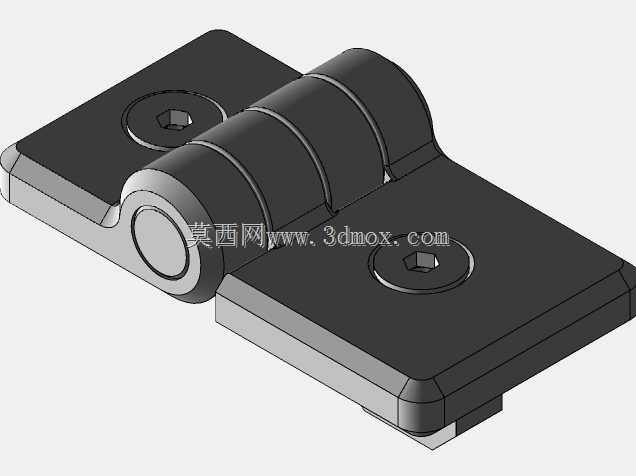

　　再讲功能特性，这款铰链采用的是双叶片配三段式卷圆铰轴的结构，不是那种薄铁皮卷边的廉价合页，铰轴部位是整根贯通的实心轴配合三段卷制的轴套，开合的时候转动阻尼均匀，不会出现用久了轴套磨损导致的左右晃量，两个叶片上都设计了内六角沉头螺钉的安装位，螺钉装完之后头部完全沉到叶片平面以下，不会突出刮蹭门体或者密封胶条，叶片的四个边角都做了R角倒钝处理，安装的时候不会划手，也不会刮破门体表面的喷塑层。很多人选型的时候容易忽略开合角度的问题，这款铰链在安装面齐平的前提下，可以实现180度平开，不会出现门开到一半被铰轴部位顶住的情况，要是安装的时候在门框和门体之间留够2毫米的工艺间隙，甚至能开到接近200度，方便设备检修的时候把门完全贴到侧方，不占用检修通道的空间。

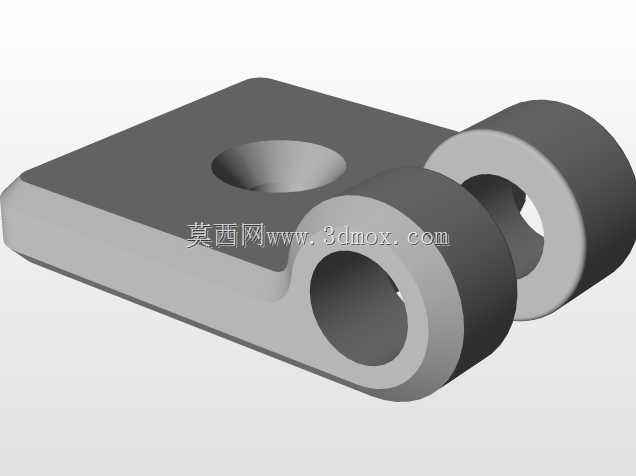

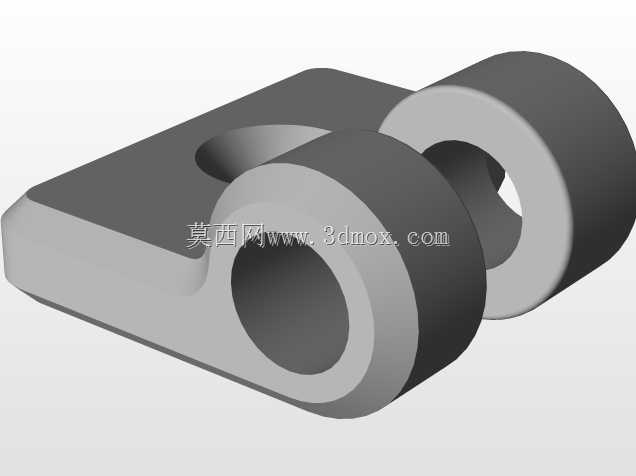

　　说到设计思路，其实这类工业铰链的核心不是做的越厚越好，而是受力路径要合理。你看它的叶片不是等厚的平板，靠近铰轴卷圆的位置做了局部加厚，因为门体的载荷全部是通过叶片传递到铰轴上，这个位置是应力集中最高的区域，要是做的和叶片远端一样薄，反复开合几次就会出现塑性变形，门体自然就下垂了。而叶片远离铰轴的安装端，厚度做了适度减薄，既不影响螺钉的锁紧强度，又能控制整体重量，不会给安装面增加额外的载荷。卷圆部位的三段式设计也很讲究，中间一段轴套在其中一个叶片上，上下两段轴套在另一个叶片上，装配的时候铰轴从一端穿入，端部做铆边处理不会脱出，三段轴套的接触面积比两段式的大了近30%，单位面积的承压更小，耐磨寿命自然更长，而且转动的时候不会出现两段式合页常见的轴向窜动问题。

　　再讲大家选型最关心的外形尺寸和安装边界，这个系列的铰链覆盖30到45公斤的载荷区间，对应的安装孔距是有梯度的，30公斤级的两个安装孔中心距是45毫米，叶片宽度30毫米，铰轴直径8毫米，适合1.5到2毫米厚的冷轧钢板门体安装；45公斤级的安装孔中心距是60毫米，叶片宽度38毫米，铰轴直径10毫米，适合2到3毫米厚的钢板或者铝合金型材门体。安装的时候要注意，门框和门体的贴合面平面度要控制在0.5毫米以内，要是安装面凹凸不平，强行拧紧螺钉会让叶片产生预变形，开合的时候阻尼会变大，时间长了容易断轴。螺钉的选用也有讲究，不要用自攻螺钉直接锁在薄板上，最好是在门体和门框上焊接对应的安装螺母，或者用拉铆螺母做预置螺纹，螺钉长度要保证拧入螺纹的深度不小于螺钉直径的1.5倍，这样才能承受门体反复开合带来的冲击载荷，不会出现螺钉松脱的问题。另外如果是用在有切削液、油污喷淋的机加工设备上，安装完之后最好在铰轴部位滴几滴润滑油，平时做设备保养的时候顺便检查一下螺钉有没有松动，基本可以做到和设备同寿命，不用频繁更换。

　　之前有个同行做机床外防护的时候，为了省成本选了薄款的普通合页，设备运到客户那边用了不到三个月，防护门下垂了两毫米，开关的时候蹭着门框响，最后返工换了这款铰链，调完间隙之后用了快五年都没出过问题。其实这类标准工业件的设计，没有什么太花哨的结构，核心就是把受力路径算清楚，把安装场景的边界条件考虑全，把容易磨损的部位做足冗余，就能满足现场的实际使用需求，很多新手做设计的时候总喜欢找看起来结构复杂的合页，其实真正可靠的工业件，往往都是这种结构简单、受力明确、安装维护方便的款式，毕竟工业设备要的就是长期稳定运行，多余的结构反而会增加故障点。
