博世力士乐30系列工业合页结构设计

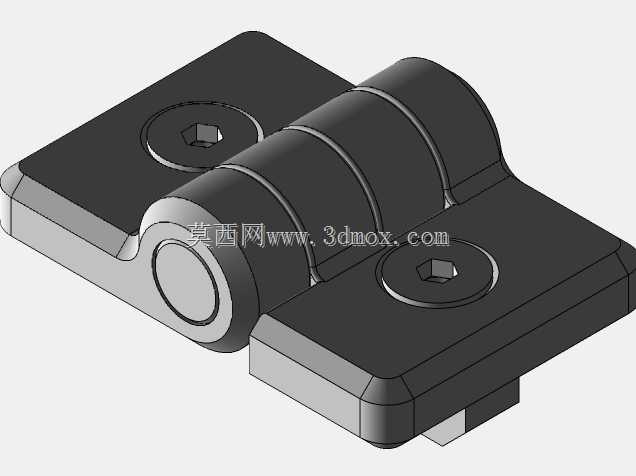

　　在工业防护围栏、设备检修门、机柜舱门这类需要频繁开合的结构场景里，铰接部件的可靠性直接决定了整套防护结构的使用寿命与运维成本，这款30系列铰接件正是针对这类工业场景开发的标准连接部件。从实际选型适配的角度看，这类铰接件优先匹配工业铝型材搭建的框架结构，两个安装翼面的沉孔位置完全对应30系列型材的中心槽距，安装时无需额外打孔适配，内六角沉头螺钉可以完全没入安装面，不会突出干涉门体的开合轨迹，也避免了外露螺钉带来的剐蹭风险。

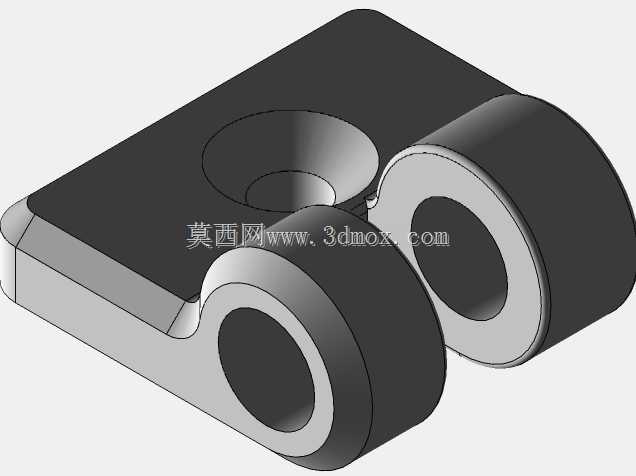

　　从功能特性上看，这款铰接件采用对称式双页加中间卷制筒身的结构，中间的铰接销轴与筒身采用小间隙配合，转动阻尼均匀，不会出现松旷晃动感，也不会因为阻尼过大导致开门费力，日常使用中可以承受千次以上的频繁开合而不出现磨损松垮。两个安装翼面做了圆角过渡处理，没有尖锐的加工棱角，安装和后期维护时不会划伤操作人员，翼面与型材贴合的一侧做了平面度处理，安装后不会出现翘边，能保证门体与框架的贴合度，减少缝隙带来的防尘、隔音性能下降问题。

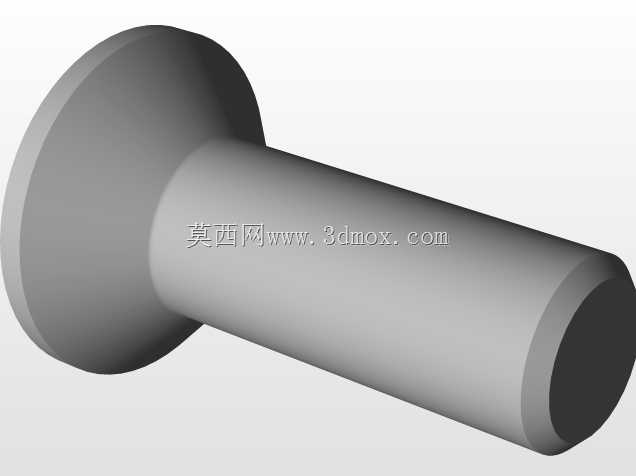

　　设计思路上，这款铰接件没有采用外露销轴的结构，销轴两端完全封在卷制筒身内部，避免了车间内的切削液、金属粉尘进入铰接间隙造成卡顿锈蚀，也不会出现销轴脱出导致门体掉落的安全隐患。整体结构没有多余的装饰性特征，所有几何特征都服务于安装与转动功能，建模时优先保证安装孔的位置度公差，两个翼面的安装孔同轴度、孔位与铰接中心的平行度都控制在合理公差范围内，避免安装时出现螺钉别劲、门体错位的问题。卷制筒身的分段式设计既减少了转动接触面的摩擦面积，又保证了整体的结构强度，不会因为长期承重出现筒身变形开裂。

　　从安装边界来看，这款铰接件的整体厚度适配30系列型材的槽宽，安装后门体与框架的转动间隙控制在2mm以内，既不会因为间隙过小出现开合摩擦，也不会因为间隙过大导致防护等级下降。单个铰接件的承重能力适配常规厚度的铝型材门、钣金检修门，常规尺寸的舱门搭配2-3个该款铰接件即可满足承重需求，安装时可以根据门体的开合方向选择左右安装位，不需要额外区分左右件，减少了选型时的备件种类。转动角度范围覆盖工业场景常用的0-180度开合需求，不会出现开门角度不足导致设备检修时操作空间受限的问题，在最大开门角度下，铰接件自身也不会出现结构干涉，翼面与筒身的过渡位置做了让位处理，开门到极限位置时不会出现硬接触磕碰。

　　在实际设备应用中，这类铰接件除了铝型材框架的防护门，也可以用在小型设备的钣金舱门、自动化线的安全防护门上，相比民用合页，它的结构强度更高，抗振动性能更好，在设备运行产生持续振动的工况下，也不会出现螺钉松动、合页移位的问题。建模过程中对所有的安装特征都做了工程化校验，沉孔的深度、直径完全适配对应规格的内六角螺钉，转动部分的配合间隙考虑了不同环境下的热胀冷缩余量，在低温车间或者高温烘烤设备周边使用时，也不会因为温度变化出现转动卡滞。整体外形简洁规整，没有多余的凸起结构，安装后不会突出于型材表面，适配设备整体的外观一致性要求，也不会在人员通行时造成剐蹭隐患。
