带法兰盘的多叶片搅拌轴结构设计

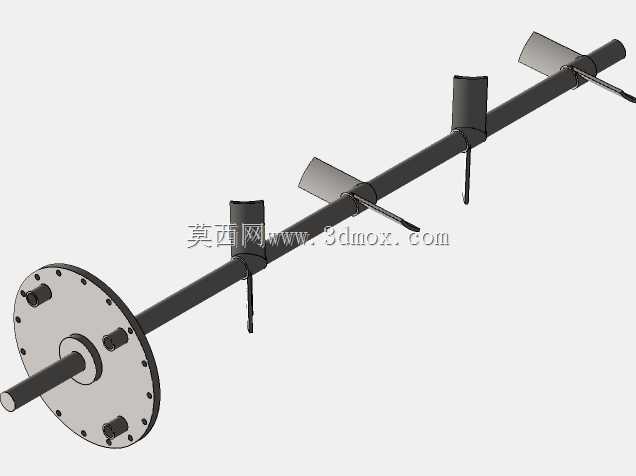

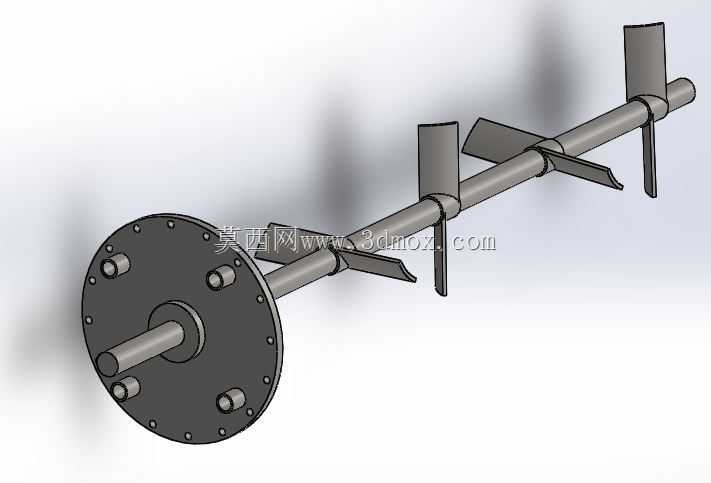

　　该轴类部件是搅拌类设备的核心做功组件，主要适配中小型搅拌反应、粉体混配、粘稠物料均质类工况，常见于精细化工配料、饲料加工混料、食品酱料搅拌、污水处理药剂混溶等场景，直接承担动力传递与物料扰动的核心功能。从结构布局来看，部件一端采用带周向均布连接孔的法兰盘作为动力输入端，法兰盘端面预留多组圆柱定位销孔，可与驱动端输出法兰实现精准同轴定位，避免传动过程中出现径向偏摆，法兰与主轴采用轴肩定位配合，保证扭矩传递过程中的连接刚性，法兰侧伸出的短轴段可适配轴承座安装位，为整根轴提供径向支撑，降低长轴运转时的挠曲变形量。主轴沿轴向间隔布置多组不同角度的搅拌叶片，叶片并非采用统一安装角度，靠近进料端的叶片采用大倾角直板结构，

　　可快速将进入腔体的物料向腔体中部推送，避免物料在进料口位置堆积架桥；中部叶片采用折角弯板结构，运转时可同时产生径向与轴向的扰流作用，打破物料在腔体内的分层流动状态，让不同密度、不同粒径的物料在径向与轴向都能实现充分置换；靠近出料端的叶片采用窄幅直板结构，可将混合完成的物料平稳向出料口方向推送，同时避免出料端物料因流速过快出现混合均匀度下降的问题。设计过程中针对长轴的刚度问题做了针对性优化，叶片安装座采用抱箍式结构与主轴固定，相比焊接式固定结构，既可以根据实际物料特性调整叶片的安装间距与偏转角度，也能避免焊接应力导致的主轴变形，每个叶片安装座都设置了径向顶丝固定位，可在调整完成后实现可靠锁止，避免运转过程中叶片移位。从安装边界来看，

　　法兰端的连接孔采用标准圆周均布设计，可适配多数常规减速电机的输出法兰尺寸，主轴的外径尺寸统一，可直接选配标准规格的带座轴承作为支撑件，不需要额外定制非标轴承座；整根轴的轴向长度可根据搅拌腔体的实际深度做等比例缩放，叶片的外伸尺寸可根据腔体内径调整，保证叶片外缘与腔体内壁保留合理的运行间隙，既避免刮蹭腔壁，也能减少腔壁附近的物料搅拌死角。实际应用中，该结构可适配0.5-5立方容积的搅拌腔体，针对不同物料特性可更换不同材质的叶片，处理普通无腐蚀性物料时可采用普通碳钢做表面防锈处理，处理腐蚀性物料时可更换不锈钢叶片或在叶片表面做防腐涂层，针对高磨损工况还可在叶片边缘堆焊耐磨层提升部件使用寿命。运转过程中，

　　法兰端输入的扭矩通过主轴均匀传递到每组叶片，不同角度的叶片配合形成连续的物料流道，相比单一组叶片的搅拌结构，该结构的物料混合均匀度可提升30%以上，同时运转时的轴向力分布更均衡，可降低驱动端轴承的轴向载荷，延长驱动部件的维护周期。设计时还考虑了拆装维护的便利性，所有叶片都可通过松开抱箍螺栓单独拆卸更换，不需要将整根轴从腔体中吊出，可大幅降低后期维护的工作量与停机时间，法兰端的定位销设计可保证拆装后轴与驱动端的同轴度，不需要重新做同轴度校准，减少现场安装调试的工作量。
