液压驱动卧式废料压实压缩装置结构

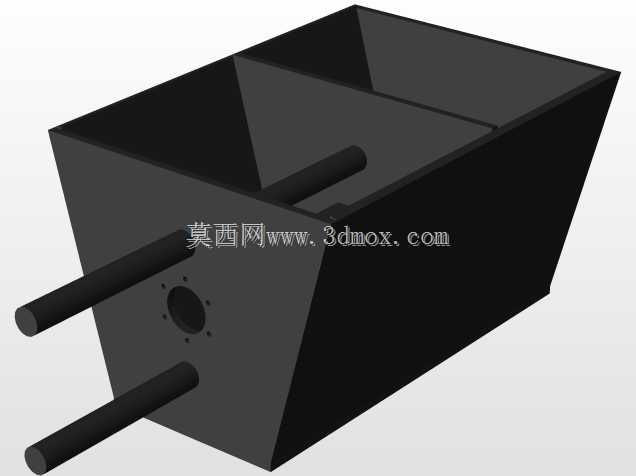

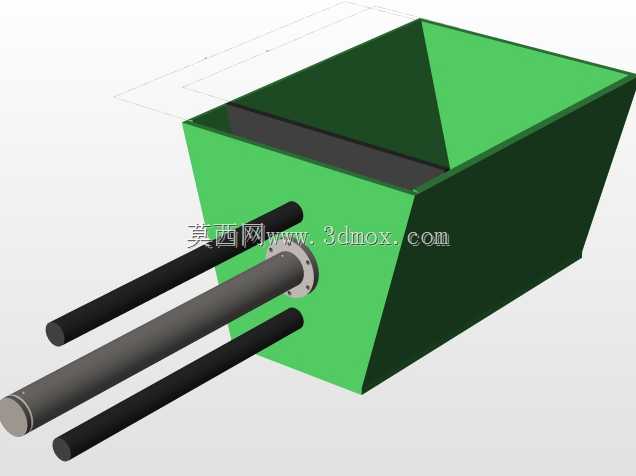

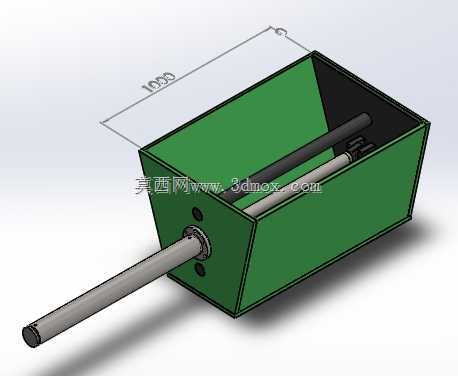

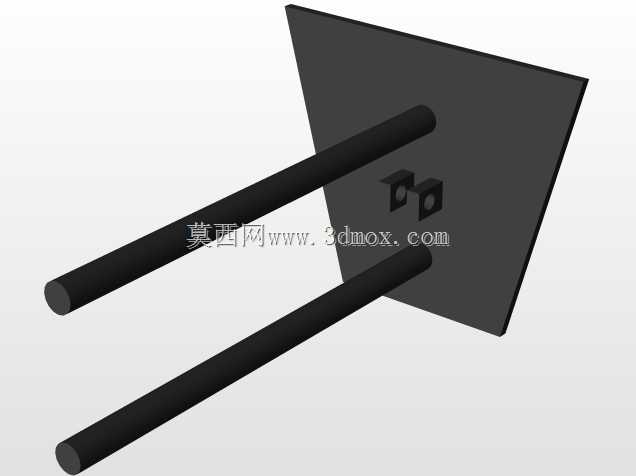

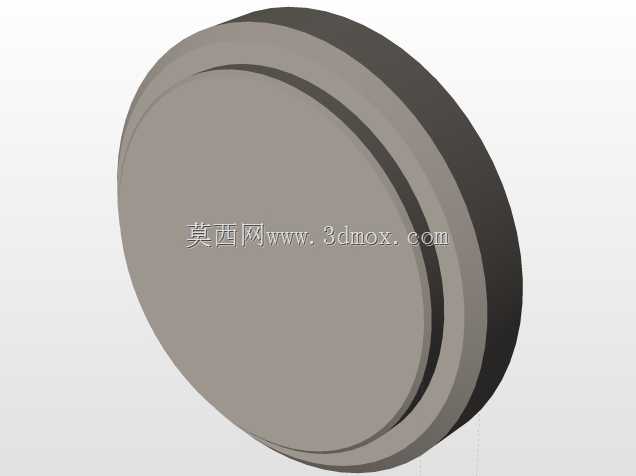

　　在机械加工车间、金属冲压生产线、包装作业区的边角料处理环节，松散废料的堆存、转运一直是占用场地、拉高物流成本的痛点，这款卧式推压式废料压缩结构，正是针对散状金属切屑、纸质包装边角料、小型塑料废件的减容需求设计，可直接对接产线废料出料端，将松散物料压实为规整块料，大幅降低堆存与转运的空间占用。从结构布局来看，该装置采用单主缸搭配多根导向杆的推压布局，主液压缸沿压缩方向水平布置，四根平行导向杆对称分布在主缸四周，穿过压缩仓的端板与推压头刚性连接，这种设计能避免推压过程中推头偏载卡滞，即使压入物料分布不均，推头也能保持水平直线行进，不会出现啃咬仓壁的问题。压缩仓采用敞口式上料设计，仓体为焊接箱型结构，内壁做了耐磨加强处理，进料侧无遮挡，

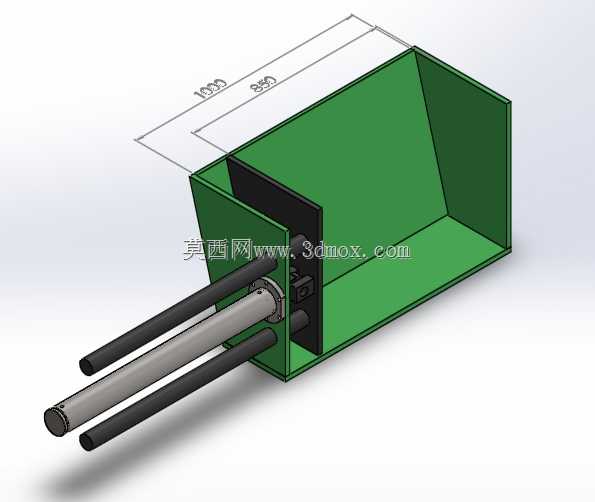

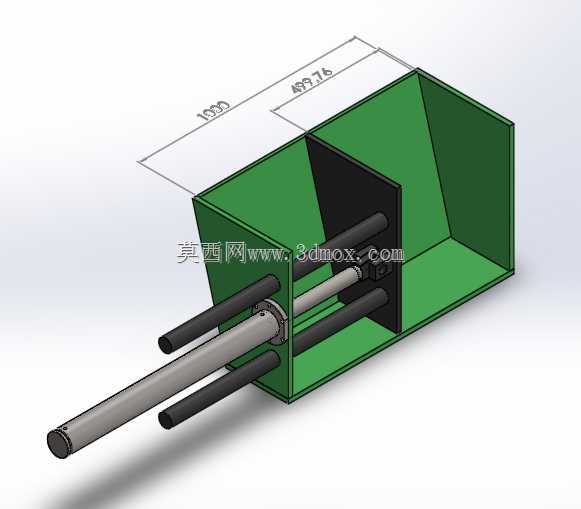

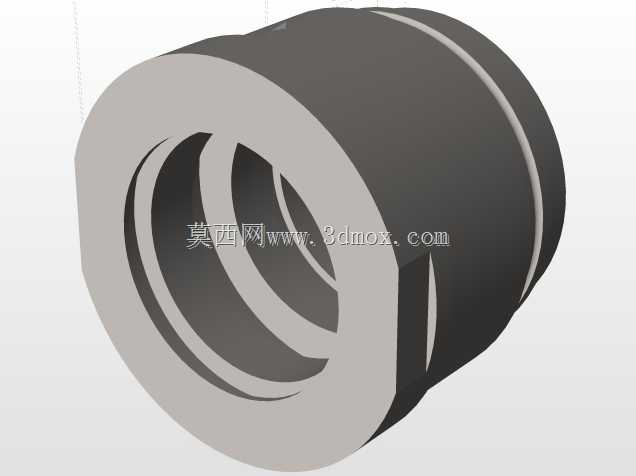

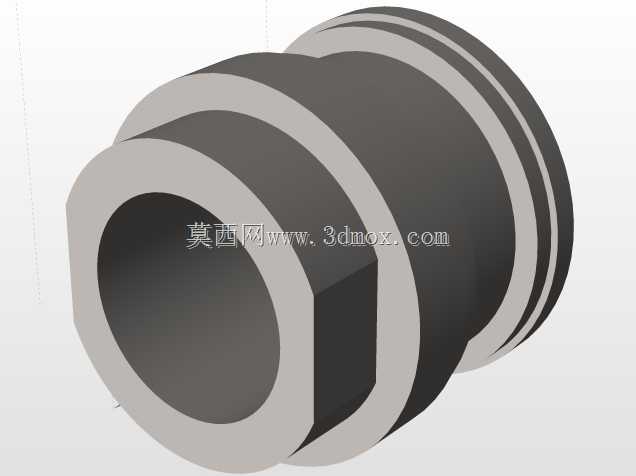

　　可适配人工上料、皮带机落料、滑槽导料等多种上料方式，压缩到位后可通过仓侧的开门机构推出成型料块，适配标准周转箱的接料尺寸。从安装边界来看，该装置整体长度方向尺寸约1333mm，宽度方向尺寸约499.76mm，整体占地空间紧凑，不需要深挖地面基础，直接通过底部的安装孔固定在硬化车间地面即可，进料口高度可根据对接的产线出料高度调整支脚高度，适配不同产线的布局需求，不需要对现有产线做大规模改造。设计过程中重点考量了压缩力的传递路径，主缸的推力直接作用在推压头中心位置，导向杆只承受推压过程的偏载力矩，不传递主压缩力，因此导向杆的直径不需要做的过大，就能满足导向刚度要求，同时端板处的导向套采用可拆卸式的耐磨铜套结构，

　　长期使用出现磨损后可快速更换，不需要整体拆卸端板，降低后期维护成本。仓体的侧壁厚度根据常规废料的压缩反力做了加强，在推压头的行程末端位置，侧壁额外加焊了加强筋板，避免长期高压压缩出现仓体鼓胀变形的问题，推压头的工作面做了网格状的防滑凸起，避免压缩过程中物料顺着推头表面向上挤出，保证压缩后的料块密度均匀。在实际应用场景中，该结构可单独作为工位压缩设备使用，也可集成到自动化废料处理线中，搭配上料输送、块料输出、自动捆扎等模块组成完整的废料处理系统，针对金属切屑这类易卡滞的物料，推压头的边缘做了斜角倒角处理，行进过程中可将挤入推头与仓壁间隙的切屑推回压缩腔，不会出现切屑卡滞导致的行程受阻问题。不同于立式压缩设备需要高净空安装空间的限制，

　　这款卧式结构的整体高度较低，可安装在层高有限的车间夹层、生产线旁的空余位置，不需要额外占用高净空的场地资源，液压动力单元可外置安装在设备侧方的支架上，也可集成在设备底座内部，根据现场的安装空间灵活调整。针对不同物料的压缩需求，可通过调整液压系统的溢流压力来改变最大压缩力，适配纸质废料、塑料废料、金属切屑等不同物料的减容需求，不需要对机械结构做改动，设备的行程开关布置在导向杆的侧方，可根据需要的料块长度调整推压头的终止位置，压出不同长度规格的料块，适配不同的周转箱尺寸与转运要求。
