机加工手动螺旋压紧固定夹具结构

　　在常规金属切削、小型零件修配的加工场景里，这类手动螺旋压紧夹具的使用频率远高于复杂的液压、气动夹紧单元，尤其是多品种小批量的维修车间、教学实训工位、单件试制的钳工作业区，不需要外接动力源的特性让它可以随时部署在任意工作台面，不用排布气路、油路，也不需要额外的控制元件，拿起就能用，对作业场景的适配性极强。从结构功能来看，它的核心作用是在钻削、锉修、小余量铣削、划线工序中把待加工工件牢牢压在工作台基准面上，避免加工过程中工件出现位移、翘曲，保证加工尺寸的一致性。整个夹具的施力核心是顶部的T型转动手柄，转动手柄时带动下方的梯形丝杆做直线进给，丝杆底端的压头直接接触工件表面，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，

　　不需要额外增加锁止结构，这也是手动夹具最实用的设计点——操作逻辑简单，可靠性足够应对常规轻载加工的受力需求。夹具体的主体采用分体式夹板结构，两侧的立板通过紧固件连接成整体框架，既给丝杆提供了稳定的支撑导向，也预留了足够的开口空间来容纳不同厚度的工件，底部的卡口结构可以直接卡在工作台的T型槽边沿，或者配合压板固定在平台上，安装时不需要做复杂的调平，只要保证夹具底面和工作台面贴合，就能保证夹紧力垂直向下，不会出现压偏导致的工件翘起问题。从设计思路上看，这个结构没有做多余的复杂曲面，所有受力部位都做了等强度的结构优化：丝杆的直径匹配常规手动力臂的最大输出力矩，不会出现丝杆弯曲变形的问题；夹具体的壁厚在保证整体刚性的前提下做了减重处理，

　　整体重量控制在单人可以轻松挪动的范围，方便在不同工位之间转移；压头的端面做了防滑处理，接触工件时不会出现打滑移位，同时压头和丝杆采用活动连接，夹紧时压头可以自适应工件表面的角度，哪怕工件表面有轻微的斜度，也能保证整个接触面均匀受力，不会把工件压出压痕或者顶歪。关于安装边界的尺寸适配，这个夹具的开口高度覆盖了常规小型零件的装夹范围，从几毫米厚的薄板到几十毫米高的块料都能顺利装夹，整体的外轮廓尺寸不会占用过多工作台面，哪怕是狭小的钳工桌也能同时放置两到三个这类夹具完成多工位装夹。实际使用的时候，操作人员只需要把工件摆放到加工位置，把夹具推到工件旁卡在工作台边沿，转动手柄让压头压紧工件表面，确认工件没有晃动就可以开始加工，加工完成后反向转动手柄松开工件即可，整个装夹过程不需要额外的工具，单手就能完成操作，对于批量不大的加工任务来说，这种夹具的装夹效率甚至比快换气动夹具更高，因为省去了接通气源、调整气压的步骤。结构上的维护也非常简单，定期给丝杆螺纹部分涂抹润滑脂，清理夹具体缝隙里的切屑，就能保证长期使用不会出现卡滞，没有易损的密封件、电子元件，哪怕在多粉尘、有切削液飞溅的加工环境里也能稳定工作，不会因为环境因素出现故障。很多新手在做夹具设计的时候容易过度追求复杂结构，忽略了手动夹具在实际生产里的实用价值，这个结构就很好地平衡了功能、成本、易用性三者的关系，所有的结构设计都围绕实际装夹需求出发，没有冗余的装饰性结构，

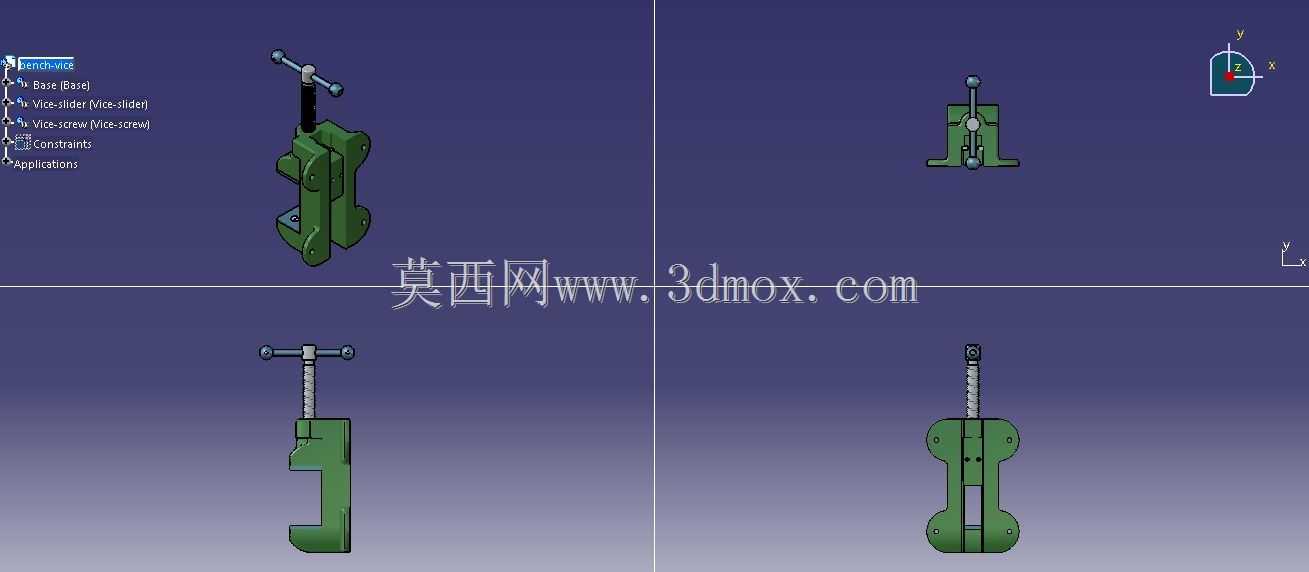

　　每一部分的尺寸都匹配实际操作的人机工程：手柄的长度刚好适合人手握持发力，转动时不会碰到夹具体的其他部位；夹具体的高度设计让操作人员在装夹时不需要过度弯腰，视线可以直接观察到压头和工件的接触位置，方便调整装夹位置；底部的支撑脚做了加宽处理，夹紧时夹具本身不会出现倾斜，保证夹紧力的方向始终垂直于工作台面。在做同类夹具的三维建模时，需要重点关注丝杆和螺母的配合间隙，间隙过大会导致夹紧时出现旷量，间隙过小则会让转动手柄的阻力变大，操作费力；夹具体两侧立板的平行度也要控制在合理公差范围内，不然会导致丝杆进给时出现卡滞，影响操作手感；压头的活动间隙要保证足够的角度自适应范围，同时不能有过大的窜动，避免压紧时压头晃动导致工件移位。
