双腔结构流体输送泵结构设计方案

　　在流体输送类设备的选型与结构设计工作中，双腔结构的泵体一直是兼顾流量稳定性与输出压力均衡性的典型方案，这类结构的泵常被应用在需要连续供液、压力脉动要求低的工业场景中，比如液压系统的动力供给单元、化工流体的定量输送管路、中小型水处理系统的增压段，甚至部分机床的冷却润滑液供给回路也会采用这类双腔结构的泵来保障供液的连续性，避免单腔泵往复过程中出现的断流或压力波动问题，进而保障下游设备的运行稳定性。

　　从实际功能特性来看，双腔泵的核心优势在于两个工作腔交替完成吸液与排液动作，当其中一个腔室处于活塞（或隔膜）回程的吸液阶段时，另一个腔室刚好进入推程的排液阶段，两个腔室的输出流道在汇流处做了平滑过渡的结构设计，能够大幅降低单腔泵固有的流量脉动率，相比同规格单腔泵，其输出压力的波动幅值可以降低40%以上，这对于需要稳定流体压力的工况来说至关重要，比如在精密液压夹具的供液回路中，压力波动过大会直接导致夹具夹紧力不稳定，引发工件装夹偏差，而双腔结构的泵就能很好地规避这类问题。

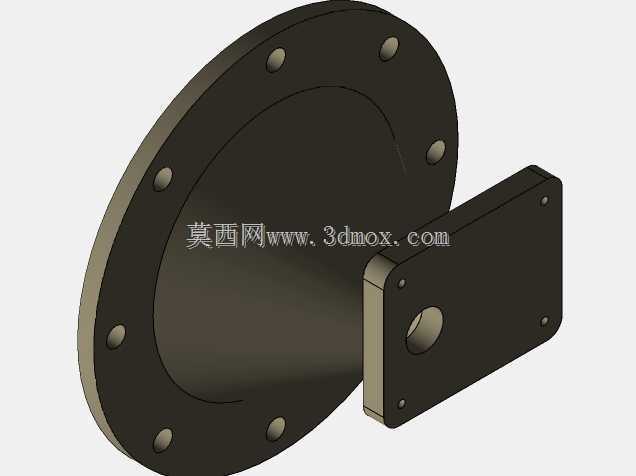

　　在做这款双腔泵的三维结构设计时，首先要考虑的是两个腔室的动作相位差控制，设计中将两个腔的驱动曲柄相位设置为180度，保障两个腔的吸排动作完全错开，同时在流道设计上，吸液口采用了共用的进液腔结构，进液腔的通流截面做了渐扩处理，降低进液阻力，避免两个腔同时吸液时出现吸空、气蚀的问题；排液侧则设置了独立的单向阀组，每个腔的排液口都配置了导向性能良好的锥面单向阀，单向阀的开启压力做了一致性匹配，避免两个腔排液时出现互相干扰的串液问题。

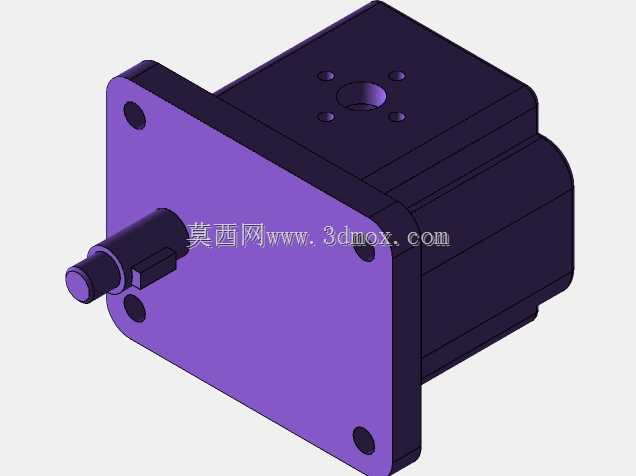

　　安装边界方面，这款双腔泵的主体安装基面做了平整的安装面设计，四个安装孔采用对称分布的结构，孔位公差按照IT7级精度设计，能够适配通用的泵组安装支架，泵体的进出液口采用同轴同方向的布局设计，方便现场管路的排布连接，不需要额外做弯折的管路适配；外形尺寸上，泵体主体的宽度控制在常规同流量单腔泵的1.3倍以内，不会占用过多的安装空间，驱动端的轴伸尺寸采用标准的轴径规格，能够直接匹配标准规格的联轴器，和常见的驱动电机做直连安装，不需要额外定制转接件。

　　从结构细节的设计思路来看，泵腔的内壁做了光滑的圆弧过渡处理，没有结构死角，能够减少流体在腔体内的滞留，对于输送有少量杂质的流体时，也能降低杂质在腔体内堆积卡滞单向阀的风险；活塞（或隔膜）的密封结构采用了组合式密封设计，既保障了运动过程中的密封性能，又不会产生过大的运动阻力，降低驱动端的功率损耗；泵体的壳体采用分体式装配结构，上下壳体之间用密封垫做静密封，日常维护时只需要拆开连接螺栓就能检查内部的密封件与单向阀状态，不需要整体拆卸管路，大幅降低后期维护的工作量。

　　在实际工况适配中，这款双腔泵的结构设计也预留了一定的参数调整空间，比如可以通过调整曲柄的偏心距来改变单腔的排量，进而调整泵的整体输出流量，不需要改动泵体的主体外壳结构；单向阀组也可以根据输送流体的特性更换不同材质的阀芯与密封件，比如输送腐蚀性流体时可以更换耐蚀材质的阀组，输送高粘度流体时可以更换刚度更低的阀簧，保障阀片开启的灵活性。另外，泵体的驱动端设置了标准的轴承支撑结构，能够承受一定的径向载荷，即使是采用皮带轮驱动的安装方式，也能保障转轴的运行稳定性，不会出现轴端偏磨导致密封泄漏的问题。

　　很多工程人员在选型时容易忽略泵的吸液条件，这款双腔泵在设计时也考虑了自吸性能的优化，两个腔的吸液阀位置尽量靠近泵腔的最低位置，在泵停机后腔体内能够留存一定的流体，下次启动时不需要额外灌泵就能快速建立吸液负压，提升了设备使用的便捷性，尤其是在移动类的流体输送设备上，这种自吸性能的优化能够大幅减少现场操作的准备步骤。排液侧的流道还预留了压力检测接口的安装位置，用户可以根据自身需求加装压力传感器或者压力表，实时监测泵的输出压力，方便做系统的运行状态监控与故障预警。
