窄轨蒸汽机车K-27辐条式驱动轮结构

　　该驱动轮为窄轨蒸汽机车走行部核心承载传力部件，适配Kozo Hiraoka系列K-27型新蒸汽制式窄轨机车，主要应用于庭院观光铁路、小型工矿运输专线、铁路科普动态展示线路的机车走行系统，承担整台机车的上部载荷传递、轮轨黏着牵引力输出、曲线通过导向的核心功能，是蒸汽机车动轮组中直接与汽机连杆配合传递活塞推力的关键部件。

　　从实际运行工况来看，这类小尺寸辐条式动轮区别于干线大机车的箱式辐板轮，采用多辐条镂空结构，一方面能够在保证轮体径向承载强度的前提下，尽可能降低簧下质量，减小小半径曲线通过时的轮轨冲击，适配窄轨线路普遍曲线半径小、轨面平顺度有限的铺设条件；另一方面镂空辐条结构也适配蒸汽机车传统的外观设计需求，在动态运行时能够呈现经典的动轮视觉效果，兼顾观光线路的展示属性。

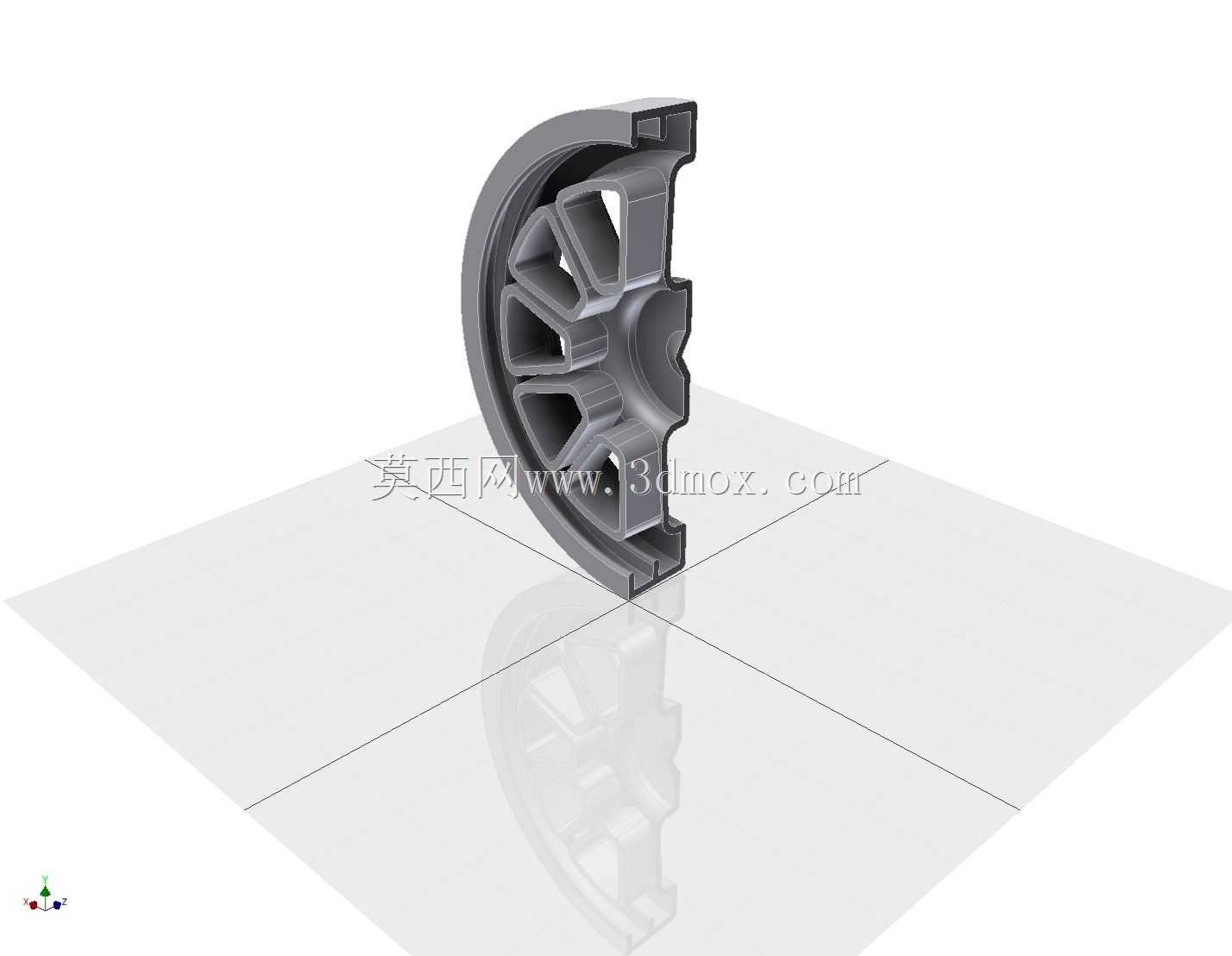

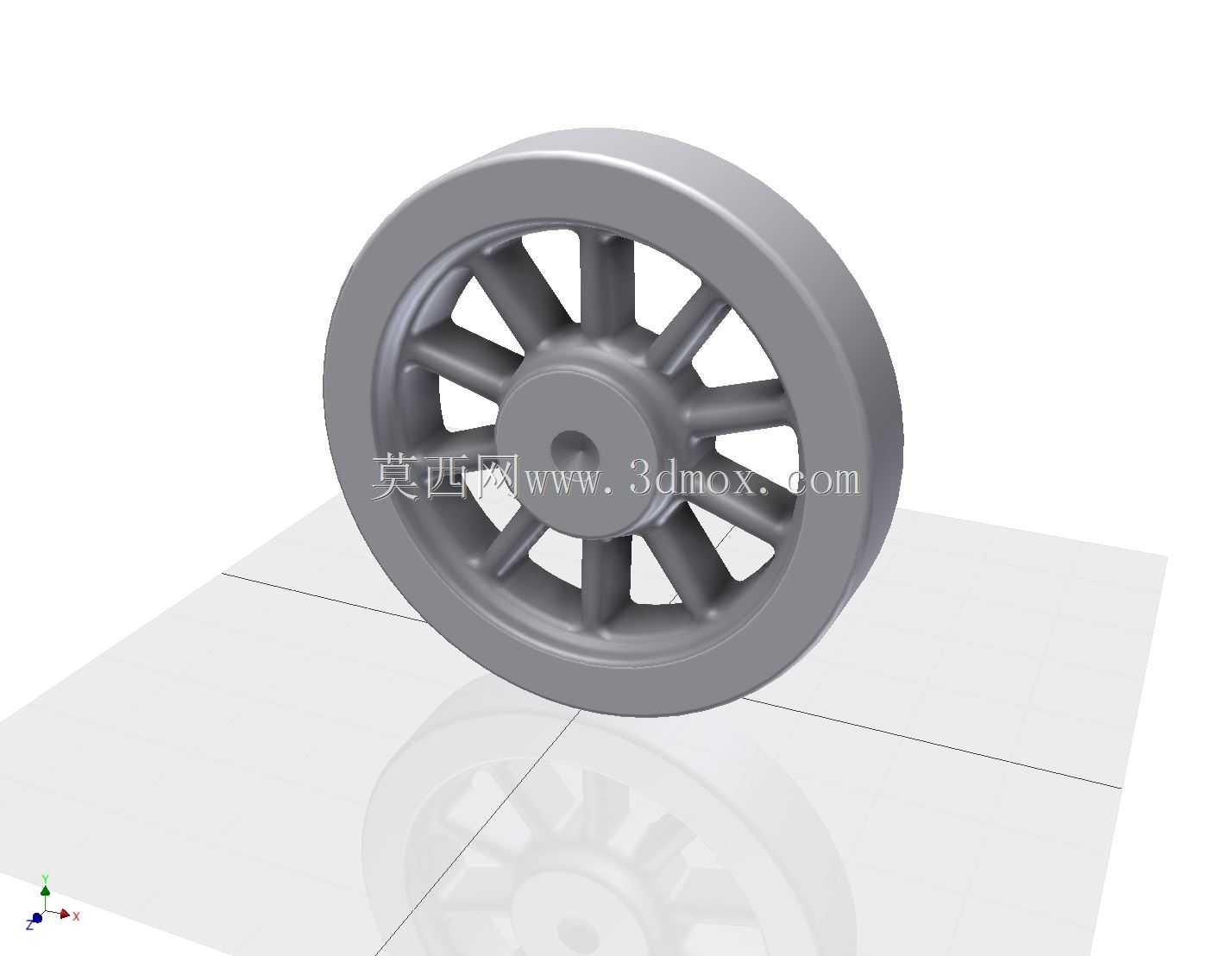

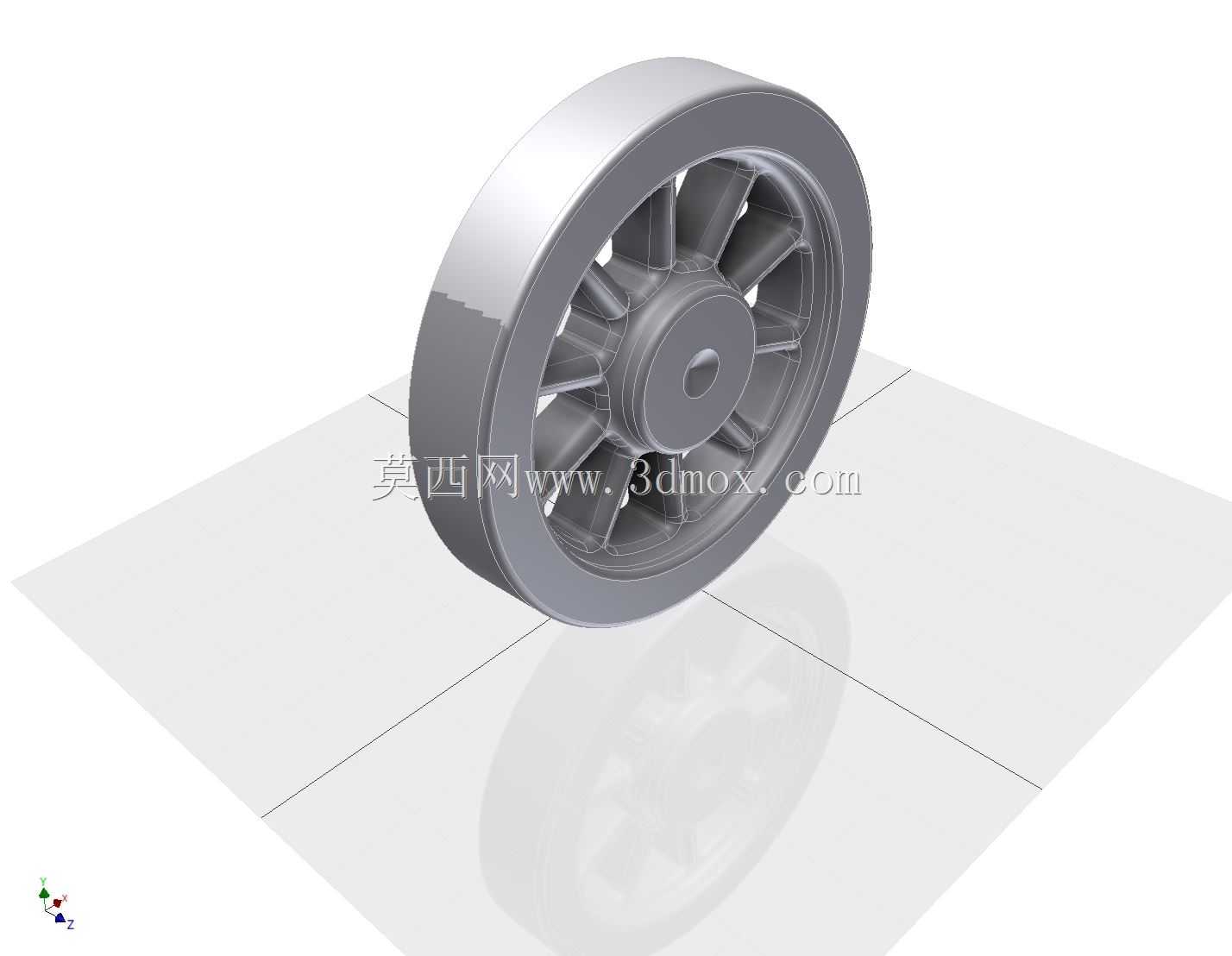

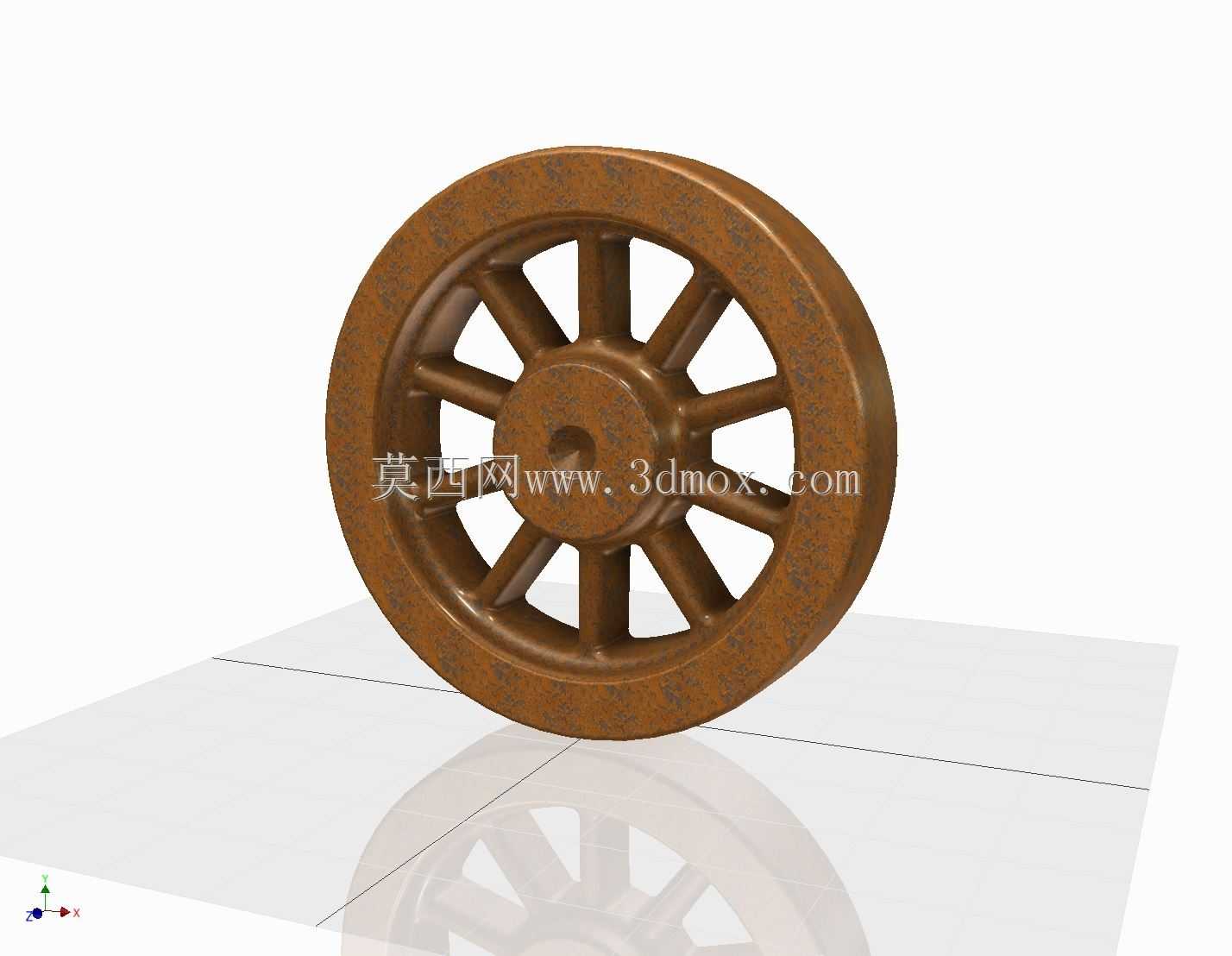

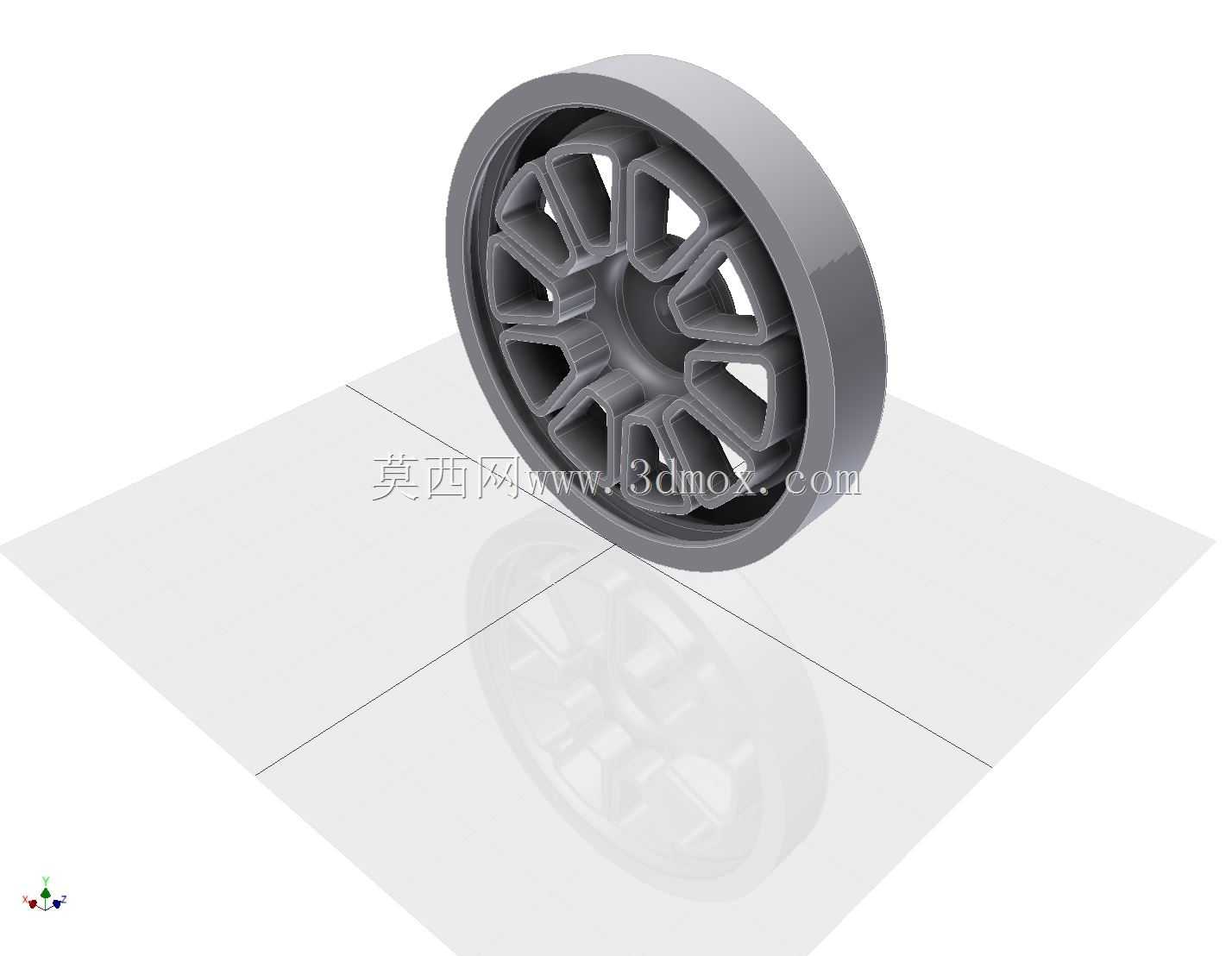

　　设计层面，轮体采用整体式轮毂、等截面辐条、加厚轮缘的结构布局：轮毂中心设置与车轴过盈配合的安装孔，孔位端面预留轴端压板安装平面，保证轮轴压装后的轴向定位可靠性，避免机车启制动时出现轮轴相对窜动；辐条沿轮毂周向均匀分布，每根辐条的截面采用近似椭圆的过渡造型，从轮毂根部到轮辋衔接处做平滑变截面处理，既能够分散轮轨冲击带来的应力集中，也能减少铸造环节的缩孔缺陷，适配传统砂型铸造的工艺要求；轮辋部分设置标准锥度的踏面与突出轮缘，踏面锥度匹配窄轨铁路的轮轨匹配关系，轮缘高度满足小半径曲线通过时的防脱轨要求，轮辋内侧预留连杆曲柄销的安装凸台，凸台位置与汽机十字头的行程精准匹配，保证活塞往复运动能够顺畅转化为轮体的旋转扭矩。

　　尺寸边界上，轮体外径为89毫米，对应模型比例下的3.5英寸实尺规格，轮辋宽度适配窄轨轨距对应的轮对内侧距要求，轮毂轴向厚度满足车轴压装的配合长度要求，辐条的分布角度经过动平衡校核，保证轮体在最高运行转速下不会出现过大的径向跳动，避免运行时出现异常振动影响连杆机构的配合精度。安装时需要先将轮毂孔与车轴轴颈进行尺寸配磨，保证过盈量符合动轮压装的工艺要求，压装过程中需要控制压装速度与压力曲线，避免辐条受到额外的侧向挤压出现微裂纹；轮辋上的曲柄销安装孔需要与同侧其他动轮的销孔保持角度同步，保证连杆运动时的相位一致，避免出现卡滞或部件受力不均的问题。

　　在快速原型制作场景下，该轮体的镂空结构无需额外添加支撑即可完成打印成型，辐条之间的镂空间隙足够清理打印残留的粉末或树脂，成型后仅需对踏面、轮毂孔、曲柄销孔进行少量后处理即可满足装配要求，既可以用于静态展示模型的组装，也可以在更换为金属材质后用于小型动态蒸汽机车的实际走行部装配。日常运维中，这类辐条动轮需要重点检查辐条与轮辋、轮毂的衔接位置是否出现疲劳裂纹，定期测量踏面的磨耗量与轮缘厚度，当磨耗超过限值时需要及时镟修或更换，避免出现轮轨匹配不良导致的脱轨风险；冬季运行时还需要注意轮辋部位的积水冻胀问题，避免水分进入辐条缝隙结冰后胀裂部件。
