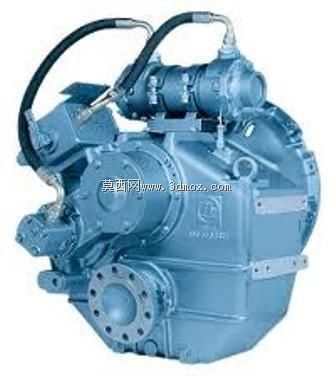

ZF系列车用变速箱传动结构三维设计

项目分类:变速器 发布时间:2021-12-29 ID:481640
  • ZF系列车用变速箱传动结构三维设计
  • ZF系列车用变速箱传动结构三维设计
  • ZF系列车用变速箱传动结构三维设计

  在商用车、工程机械的动力传动系统中,变速箱始终是衔接动力输出端与行走执行端的核心部件,其结构设计的合理性直接决定整机的动力传递效率、工况适配能力以及长期运行可靠性。本次呈现的ZF系列变速箱结构,围绕重载工况下的扭矩传递需求展开设计,核心思路是在有限的安装空间内,通过多组常啮合齿轮的排布,实现多档位速比切换,匹配不同负载、不同行驶速度下的动力输出要求。从实际应用场景来看,这类变速箱广泛适配中型载重货车、轮式工程机械以及部分特种作业车辆,在车辆起步、爬坡、高速巡航等不同工况下,通过切换不同齿数比的齿轮啮合副,调整发动机输出到驱动轮的扭矩与转速,既保证低档位大扭矩输出满足重载牵引需求,又能实现高档位低转速巡航降低能耗。从结构设计逻辑来看,

  该变速箱采用定轴式齿轮传动布局,输入轴与输出轴保持同轴度设计,前端通过法兰结构与发动机飞轮壳对接,安装边界严格匹配主流动力总成的接口尺寸,轴向安装长度控制在适配中型商用车底盘车架的空间范围内,径向最大轮廓避开底盘布置中的转向拉杆、排气管道等周边部件,避免装车时出现干涉问题。箱体采用分体式铸造结构,结合面设置定位销孔保证装配同轴度,内部预留齿轮润滑的油道空间,同时在对应轴承安装位设计加强筋结构,抵消齿轮啮合过程中产生的径向载荷,避免箱体长期受载出现形变。齿轮组的设计上,各档位齿轮采用斜齿啮合结构,相比直齿传动具备更高的重合度,传动过程中冲击更小、噪音更低,能够承受更大的瞬时扭矩冲击,适合重载工况下的频繁换挡操作;

  换挡机构结合齿圈的位置设计充分考虑换挡行程,保证挂挡时齿轮结合顺畅,不会出现脱挡、打齿的问题。从安装适配角度,该结构的输出端连接尺寸匹配通用传动轴的法兰接口,侧面预留换挡操纵机构、取力器的安装接口,可根据不同车型的配置需求拓展取力功能,驱动液压泵等附属作业装置。在建模过程中,各齿轮的齿形参数严格按照渐开线圆柱齿轮的设计标准绘制,齿顶高、齿根圆角、变位系数等参数均经过啮合校验,保证齿轮啮合时的侧隙处于合理范围,既不会因侧隙过大产生传动冲击,也不会因侧隙过小出现热胀卡滞问题;轴类零件的台阶过渡处设计圆角卸荷槽,降低应力集中风险,轴承选型匹配各档位下的径向与轴向载荷,保证长期运行的使用寿命。需要注意的是,

  当前呈现的结构为变速箱核心传动部分的框架设计,后续可在此基础上补充同步器、换挡拨叉、箱体密封件、润滑系统等附属结构,完善整个变速箱的完整装配模型,为后续的有限元强度分析、传动效率仿真、虚拟装配校验提供基础三维数模支撑。在实际选型匹配过程中,这类变速箱的承载扭矩范围覆盖200-600N·m区间,可适配10-20吨级的公路运输车辆,也可经过参数调整后用于轮式挖掘机、装载机等工程机械的动力传动系统,通过调整齿轮齿数比可适配不同的最高车速与最大爬坡度要求,满足不同作业场景的动力匹配需求。建模过程中各部件的装配约束完全按照实际装配关系设置,齿轮啮合副设置正确的传动比约束,可直接用于运动仿真,模拟不同档位下的动力传递路径,验证换挡过程中各部件的运动干涉情况,为后续的结构优化提供直观的三维参考。
