钣金加工用百叶窗成型切缝结构设计

　　在柜体钣金加工、机箱外壳生产、通风散热构件制造的场景里，百叶窗结构是兼顾通风散热与挡水防尘需求的常用结构，这类结构不需要额外加装通风网罩，直接在钣金母材上一体成型，生产效率高、结构整体性强，被广泛应用在电气柜、设备外壳、户外机箱的侧壁结构上。很多一线钣金结构设计人员在做百叶窗建模时，容易忽略成型过程中的材料延展特性，要么做出的百叶窗成型后高度不足，要么切缝位置预留不当导致成型时板材撕裂，这套结构设计就是针对这类实际生产痛点做的参数化成型方案。

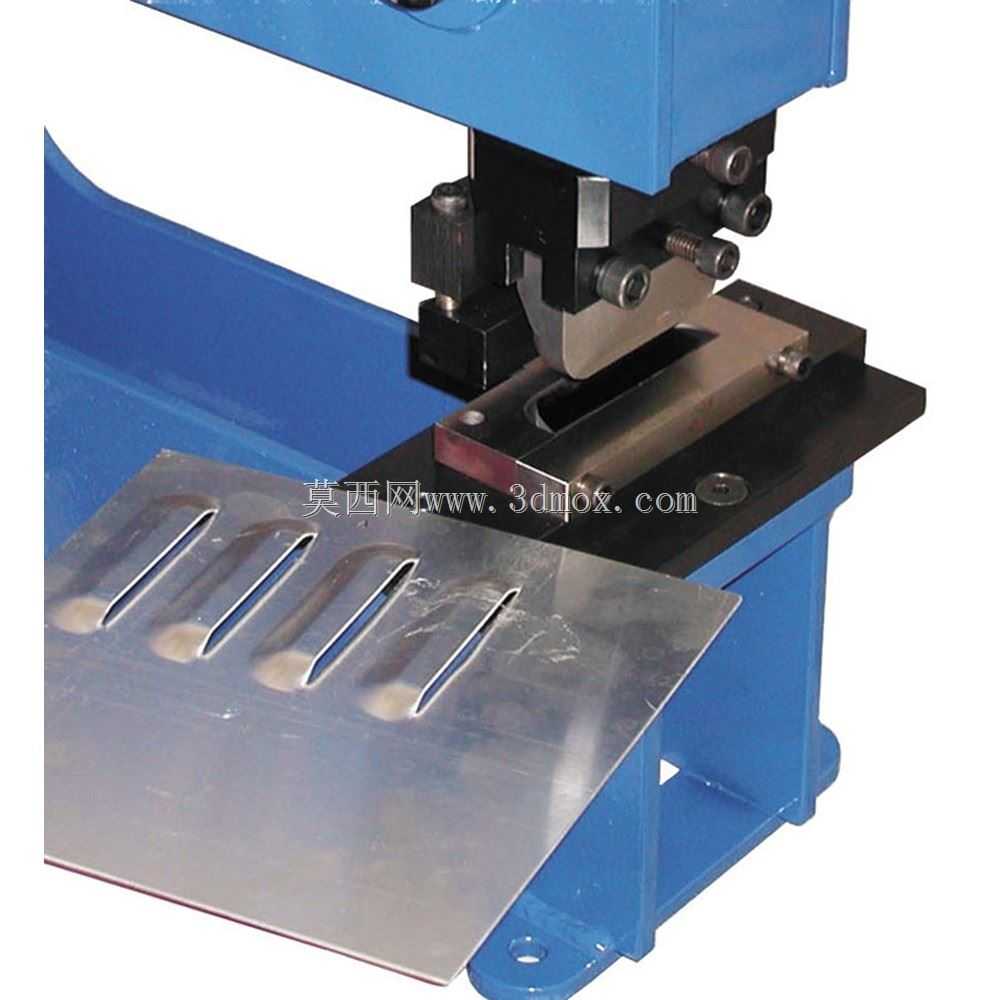

　　从实际功能来看，这类百叶窗切缝成型结构，核心是在平板钣金上通过冲压动作，将切缝位置的板材翻起形成弧形的通风导向面，翻起的弧形面朝向斜下方，既可以让机箱内部的热空气顺着弧形通道顺利排出，又能避免外部的溅水、灰尘直接落入设备内部，相比直接在板材上开网格孔，防护等级更高，同时一体成型的结构没有拼接缝隙，不会出现额外的锈蚀隐患。

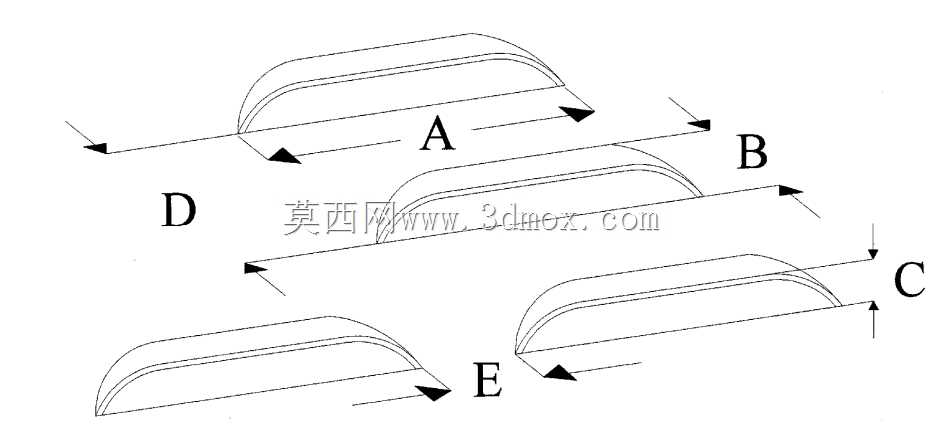

　　设计这套结构的时候，首先要明确不同板厚对应的成型边界，比如常用的0.8mm到1.5mm冷轧钢板做百叶窗时，切缝的长度、成型的凸起高度、相邻百叶窗的间距都有对应的匹配关系，不能随意设定参数。图中标注的A尺寸是单个百叶窗的切缝有效长度，这个尺寸直接决定了单组百叶窗的通风面积，设计时需要根据设备的散热风量需求核算总通风量，再倒推需要布置的百叶窗数量与单条切缝长度；B尺寸是相邻两组百叶窗沿板材长度方向的中心间距，这个尺寸如果留的过小，成型时相邻的成型面会互相干涉，冲压模具会出现压料不实的问题，间距过大则会浪费板材面积，降低单位面积的通风效率；C尺寸是百叶窗成型后的凸起高度，这个高度和切缝长度是强关联参数，切缝越长允许的成型高度越高，同时要考虑成型后板材背面的凸起不会和机箱内部的元器件、走线产生干涉，很多新手设计时只看正面效果，忽略背面的凸起空间，最后生产出来的外壳装不下内部元件，就是没考虑这个安装边界。

　　D尺寸是百叶窗距离板材边缘的最小安全距离，这个参数是为了保证冲压成型时，板材边缘不会因为材料拉扯出现翘曲变形，通常这个距离要大于2倍的板材成型高度，不然压料板压不住边缘材料，成型后板材平面度会超差，后续焊接或者装配时会出现缝隙不均的问题；E尺寸是相邻两排百叶窗的错排间距，实际生产中百叶窗很少单排布置，大多采用错排的方式排列，错排的间距要保证上一排百叶窗流下的冷凝水不会直接滴到下一排的通风缝隙里，同时错排布置也能提升板材的整体结构强度，避免同方向切缝过长导致板材抗弯强度下降。

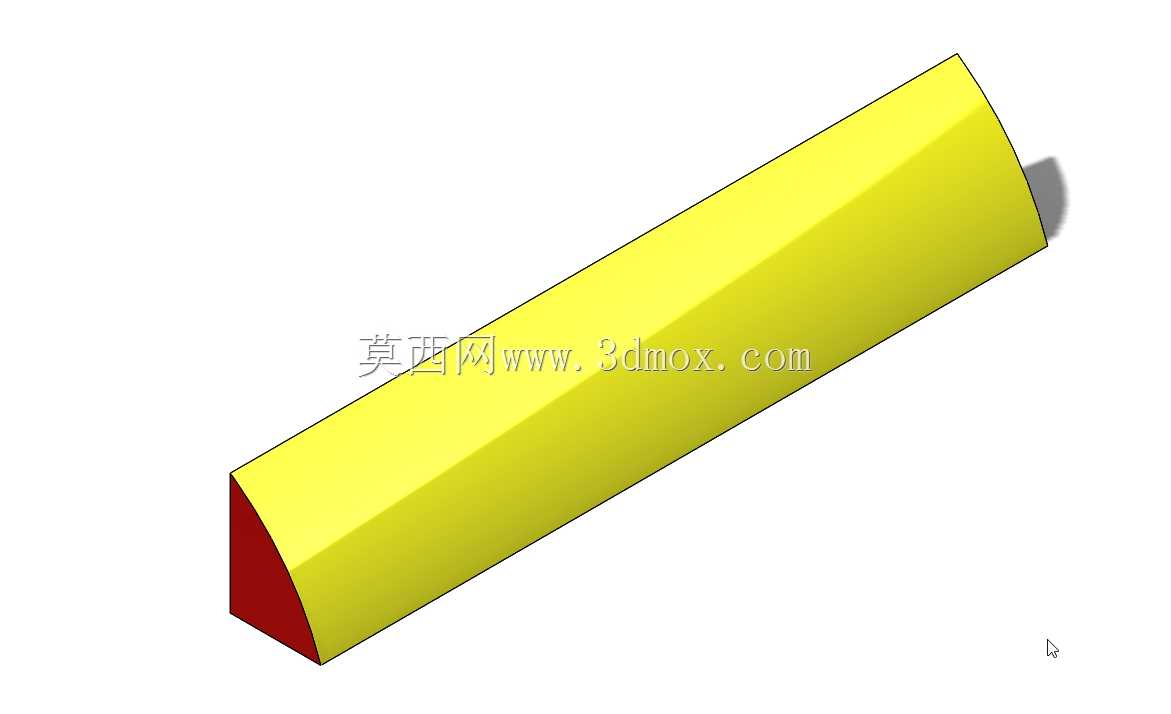

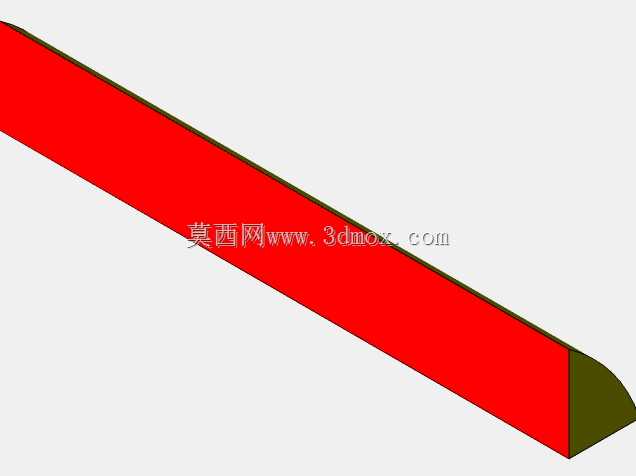

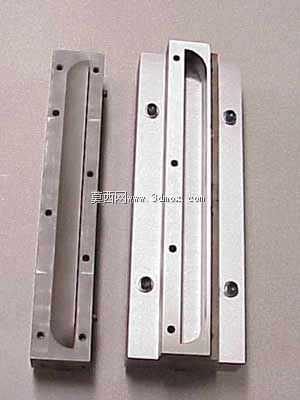

　　在建模过程中，切缝的两端要做微小的圆弧过渡，不能直接用直角终止切缝，因为直角位置会在冲压成型时产生应力集中，反复冲压或者板材受震动时，直角端点位置容易产生裂纹扩展，最终导致板材开裂。成型面的弧度要采用平滑的圆弧过渡，不能有折角，一方面是冲压时材料流动更顺畅，减少成型力的需求，另一方面平滑的弧形面可以引导气流方向，降低通风时的风噪，同时弧形面的结构强度比直面更高，受外力按压时不容易出现凹陷变形。

　　实际应用中，这套切缝结构可以直接嵌入到钣金设计的特征库中，后续设计不同尺寸的机箱柜体时，只需要调整对应的长度、间距、高度参数，就能快速生成符合生产要求的百叶窗结构，不需要每次重新绘制草图、计算成型余量，能大幅减少设计阶段的重复工作量，同时因为参数是匹配实际冲压工艺设定的，生成的结构直接可以用于生产，不会出现设计模型能做出来、实际冲压开裂或者成型不到位的问题。另外还要注意，百叶窗的成型方向要根据设备的实际安装方向调整，保证凸起的弧形面朝下，避免雨水顺着板材流进设备内部，在户外使用的柜体上，还可以在百叶窗的最下沿做微小的滴水槽结构，进一步提升防水性能。
