PT工况用长距离螺旋送料设备结构

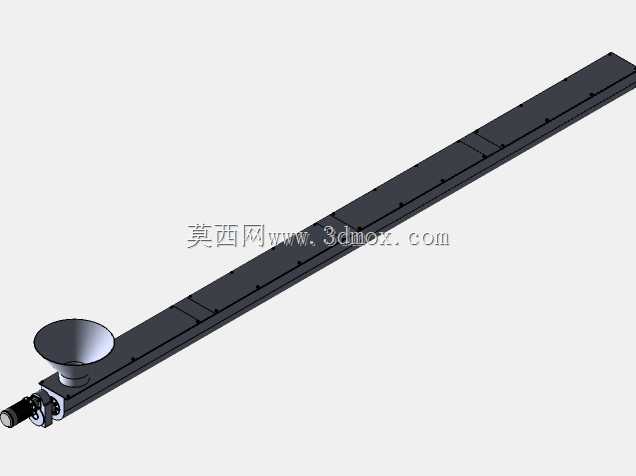

　　在散料连续输送的工程场景里，这类长条形螺旋输送结构常被布置在生产车间的料仓出料端与下游工艺设备的进料口之间，承担粉状、小颗粒状散料的密闭式水平输送任务，尤其适配PT生产工况下对物料输送过程无撒漏、无粉尘外溢的要求，相比带式输送、斗式提升的布置形式，螺旋结构的全封闭槽体能避免物料在输送过程中受车间环境潮气、浮尘污染，也能防止轻质粉料飘散造成车间环境管控压力。从结构设计逻辑来看，该设备采用单轴螺旋叶片焊接在中心转动轴上的核心传动形式，驱动端布置在设备的一侧端部，采用直连减速结构带动中心轴转动，进料口设置在靠近驱动端的槽体上方，采用敞口喇叭形接料结构，能够直接承接上方料仓下落的散料，避免物料在进料位置出现卡滞、堆料问题，

　　槽体整体采用分段式法兰拼接结构，长距离布置时可以根据现场安装空间调整拼接段数，不需要整体定制超长槽体，降低运输与现场吊装的难度。槽体上沿布置的等间距安装孔位，用于配套槽体上盖的密封固定，上盖采用分段式平板结构，通过螺栓与槽体锁紧，日常检修时可以单独拆卸对应位置的上盖板，不需要整体掀开整条输送线的盖板，减少日常维护的工作量。设备的尾部采用端盖轴承座支撑结构，内置密封件阻挡槽体内的粉料进入轴承位置，避免长期运行过程中粉料磨损轴承滚珠造成转动卡滞，中心轴的螺旋叶片采用等螺距连续焊接形式，叶片边缘与槽体内壁保留均匀的小间隙，既不会因为间隙过大造成物料在槽底残留，也不会因为间隙过小导致叶片转动时刮蹭槽体内壁产生异常磨损与运行噪音。

　　从安装边界来看，该设备整体为细长型水平布置结构，安装时需要保证槽体整体的直线度公差控制在合理范围内，避免中心轴转动时出现径向跳动，驱动端需要预留足够的检修空间用于减速机构的日常润滑与易损件更换，进料口的上方需要匹配料仓的出料口尺寸做对接法兰，出料口设置在槽体的尾部下方，直接对准下游设备的进料位置，整条输送线的支撑脚采用等间距布置的焊接支腿，支腿底部预留地脚螺栓安装孔，可以直接固定在车间的混凝土地面上，也可以根据现场高差需求调整支腿的高度，适配不同的上下游设备安装高差。在实际运行过程中，螺旋叶片随中心轴匀速转动时，会带动槽体内的散料沿着槽体轴向向前移动，整个输送过程物料处于相对稳定的搅动状态，不会出现物料分层、离析的问题，

　　对于流动性一般的粉状物料，也能保证稳定的输送效率，不会出现堵料、断料的情况。设计过程中针对槽体的刚度做了针对性加强，槽体侧壁采用折弯成型的加强结构，避免长距离输送时槽体受物料重力作用出现中部下挠变形，保证中心轴转动过程中始终处于槽体的中心位置，减少转动过程中的径向载荷，延长轴承与驱动部件的使用寿命。这类输送结构在实际选型应用时，需要根据输送物料的堆积密度、磨琢性调整螺旋叶片的厚度与转动转速，对于磨琢性较强的物料可以适当降低转速，减少叶片的磨损速度，对于流动性较好的轻质物料可以适当提高转速提升输送效率，该结构的整体布置形式不需要额外的张紧机构，相比带式输送机减少了日常张紧调整的维护工作量，全封闭的结构也更符合清洁生产的车间管控要求，在化工、食品加工、建材配料等多个行业的散料输送环节都有广泛的适配性。
