铸铁韧性扩散器流体导流结构设计

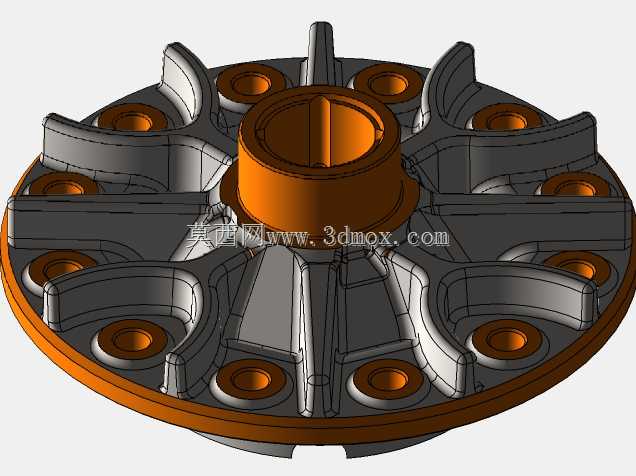

　　在流体输送与动力转换类设备的核心腔室内部，这类铸铁韧性扩散器承担着介质动能向压力能转换的关键作用，常见于离心式泵体、涡轮增压器压气机壳侧、工业通风机的出口导流段，是决定设备运行效率与流场稳定性的核心构件之一。从结构设计逻辑来看，整体采用轮辐式对称布局，中心设置带键槽的轴套安装位，可直接与设备主轴配合定位，保证运转过程中与叶轮的同轴度偏差控制在极小范围内，避免流道错位引发的介质紊流与额外振动损耗。外圈环形法兰边预留均匀分布的沉头安装孔，可通过紧固件与相邻的壳体段、叶轮腔壁实现刚性连接，安装孔的沉头深度经过匹配设计，保证紧固件装配后端面与法兰面齐平，不会突出到流道内部干扰介质流动路径。轮辐之间的弧形导流叶片采用变曲率过渡设计，

　　叶片型线完全贴合介质从叶轮甩出后的流动轨迹，能够逐步降低介质流速，将高速流体携带的动压平稳转化为静压，同时减少流道内的涡流、脱流现象，降低设备运行过程中的气动或液动噪声。材质选用韧性铸铁，一方面是因为铸铁本身具备优异的铸造流动性，能够完整成型这种带复杂曲面叶片、厚薄过渡区域较多的结构，减少铸造过程中的冷隔、缺料缺陷；另一方面韧性铸铁的抗振阻尼特性较好，能够吸收设备运转过程中介质脉动带来的振动载荷，避免长期交变应力下出现结构开裂，同时铸铁的耐磨性能也能适配含少量固体杂质的介质输送场景，延长构件的服役周期。设计过程中需要重点控制几个安装边界尺寸：中心轴套的内径公差需与配合轴径形成过渡配合，保证扭矩传递的可靠性同时方便拆装维护；

　　轴套的轴向伸出高度需要匹配叶轮轮毂的定位台阶，避免装配后出现轴向窜动间隙；外圈法兰的外径尺寸需与对应壳体的安装止口完全契合，保证装配后整个扩散器与壳体的同轴度；导流叶片的出口安装角需要匹配对应叶轮的出口角参数，两者的匹配度直接影响整个流体设备的效率曲线，若角度偏差过大，会导致介质在叶片入口处产生冲击损失，大幅降低设备运行效率。叶片与中心轴套、外圈法兰的连接位置均设置了铸造圆角，避免应力集中，同时在厚薄壁过渡区域采用渐变壁厚设计，减少铸造过程中因为冷却速度不一致产生的内应力，降低铸件成品的变形、开裂风险。在实际设备装配场景中，这类扩散器通常安装在叶轮的出口侧，介质从叶轮获得动能后，直接进入扩散器的导流流道，经过多道弧形叶片的导流后，

　　流速逐步降低，压力升高，再进入设备的出口管段输送到目标管路中。针对不同的介质工况，比如输送清水、含颗粒污水、压缩空气等场景，可在该基础结构上调整叶片的数量、曲率以及表面粗糙度要求，比如输送含颗粒介质时可适当加大流道的过流截面，减少颗粒在流道内的淤积；用于高压工况时可适当增加轮辐与法兰的壁厚，提升结构的承压能力。整个结构的对称设计也适配高速旋转工况下的动平衡要求，均匀分布的叶片与安装孔能够减少旋转过程中的不平衡量，降低设备高速运转时的振动幅值，延长轴承等配套部件的使用寿命。
