铸造车间摇出式物料输送振打装置

　　在铸造车间砂处理工部的落砂、型砂输送工位，这类摇出式振打装置是衔接落砂设备与后续砂处理流水线的关键衔接设备，主要承担落砂后热旧砂、铸件余留砂块的定向输送与初步松散功能，区别于普通直线振动输送机，该装置采用倾斜摇出式槽体设计，可适配落砂工位下方的狭窄安装空间，将落砂栅格处落下的物料平稳导送至下游皮带机或提升机进料口，同时通过振打动作避免湿型砂粘附槽壁造成的堵料问题。从结构设计逻辑来看，该装置的槽体采用多道纵向加强筋与横向肋板组合的焊接结构，槽体侧壁的方形开孔为检修观察口，可在不停机状态下观察槽内物料流动状态，及时清理卡滞的砂块或铸件飞边；槽体底部的倾斜段设计匹配物料安息角参数，针对铸造旧砂35°-40°的自然堆积角，

　　将槽体出料端下倾角度设置为12°，既保证物料在振动力作用下匀速向前移动，又避免倾角过大造成物料流速过快冲击下游设备。激振单元采用偏心块式激振器安装于槽体底部中段位置，通过电机驱动偏心块旋转产生定向激振力，激振力方向与槽体底面呈25°夹角，这个角度参数是经过多轮现场调试验证的最优值，既能让物料在槽内保持跳跃式前进状态减少槽壁磨损，又不会因激振力垂直分量过大造成物料抛洒溢出。安装边界方面，该装置的进料端法兰可直接与落砂设备的出料口对接，对接面采用耐温橡胶垫密封，避免落砂过程中产生的粉尘外溢；槽体两侧的支撑耳座采用橡胶弹簧与车间基础支架连接，橡胶弹簧的选型兼顾隔振效果与承载能力，可将设备运行时传递到基础的振动加速度控制在0.1g以内，

　　避免振动传导至周边精密检测设备。槽体上部的挡料侧板高度根据最大输送产能设计，可满足每小时30吨旧砂的输送需求，侧板顶部的外翻边结构可增强槽体整体刚性，减少长时间振打造成的侧板变形；槽体内壁铺设10mm厚的耐磨高锰钢衬板，衬板采用沉头螺栓固定，磨损后可快速更换，大幅延长槽体主体结构的使用寿命。在实际应用场景中，该装置可适配粘土砂、树脂砂等多种铸造用砂的输送工况，针对热旧砂输送时的高温环境，槽体底部预留了通风冷却通道，可接入车间压缩空气对激振器轴承部位进行冷却，避免高温环境下轴承润滑脂失效造成的设备故障；装置的驱动电机采用变频调速控制，可根据上游落砂量的变化实时调整振动频率，匹配不同生产节拍下的输送需求，

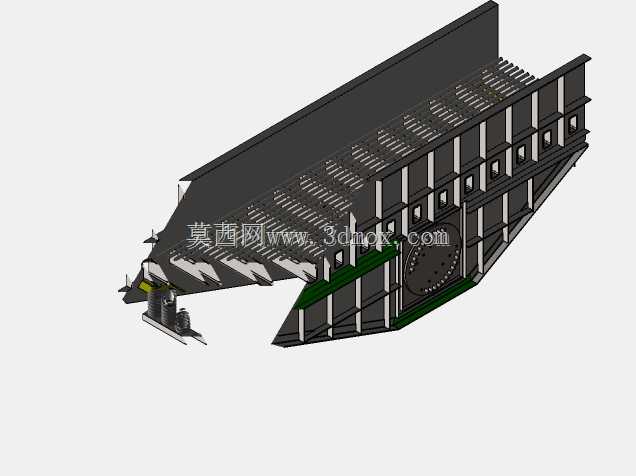

　　避免空载时长时间高频振动造成的能源浪费与设备磨损。从三维建模的细节处理来看，该装置的所有焊接坡口、螺栓连接孔位、加强筋排布都完全按照实际焊接工艺要求设计，支撑耳座的位置经过重心校核，保证设备运行时整体重心落在激振力作用线范围内，避免运行过程中出现扭振现象；槽体出料端的导料板采用圆弧过渡设计，可减少物料下落时的扬尘，同时避免物料直接冲击下游皮带造成的皮带划伤。
