砂厂铸造用混砂搅拌装置结构设计

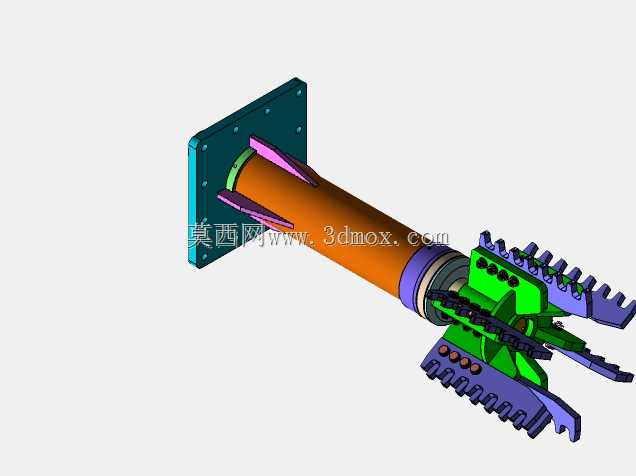

　　在砂型铸造生产的砂处理工序中，型砂的混制均匀度直接决定后续砂型的成型质量与铸件成品率，这款搅拌装置是针对砂厂连续混砂作业场景开发的核心执行部件，主要承担新旧砂、粘结剂、附加物的剪切、搅拌、混匀作业，替代传统人工混砂或低效搅拌结构，适配中小型铸造车间的间歇式或连续式混砂工位。从结构设计逻辑来看，装置采用法兰端作为安装基准，方形法兰盘上预留的均布安装孔可直接与混砂腔体的侧壁或驱动输出端刚性连接，安装时需保证法兰端面与搅拌轴的同轴度公差控制在0.1mm以内，避免轴系运转时出现偏磨、振动超差的问题；法兰端与筒体衔接处设置的导流翼片结构，可在轴体转动时将腔体内边缘堆积的砂料导向中部搅拌区域，避免出现混砂死角，这一细节是针对传统搅拌轴边缘积料、

　　混料不均的痛点做的针对性优化。筒体作为轴系的主体承载结构，采用等直径圆柱结构设计，外壁做耐磨堆焊预处理，可抵御混砂过程中砂粒的持续冲刷磨损，延长部件的服役周期；筒体与前端工作头的衔接处设置多道密封槽，可适配填料密封或机械密封结构，防止细砂粒进入轴承腔造成转动副卡滞。前端的搅拌工作头采用分层组合式结构设计，上层的梳齿状结构主要承担物料的翻抛作用，在转动过程中将底部沉积的砂料向上翻起，打破物料的分层堆积状态；中层的剪切爪结构带有倾斜切削角度，可对结块的砂团、粘结剂团块施加剪切破碎力，将大尺寸团块打散至符合工艺要求的粒度；下层的耙齿结构贴合混砂腔体的弧形底面设置，齿端与腔体内壁预留3-5mm的安全间隙，既可以刮除腔壁粘附的砂料，

　　又不会因间隙过小造成齿面与壁面的硬摩擦损耗。设计过程中针对不同混砂量的工况做了参数适配，整体轴系的悬臂长度根据混砂腔体的深度做匹配设计，当腔体深度在800-1200mm区间时，轴体的径向跳动量可控制在0.2mm以内，保证高速搅拌时的运行稳定性；工作头的各齿片采用可拆式连接结构，当局部齿片磨损到限后可单独更换，无需整体更换搅拌轴，降低设备的后期维护成本。从安装边界来看，方形法兰的安装孔位间距适配行业内通用的混砂设备输出接口，可直接替换同规格的老旧搅拌部件，无需对原有设备的安装基座做额外改造；装置整体的转动惯量经过动平衡校核，适配常规的减速电机输出转速区间，在30-60r/min的工作转速下即可达到理想的混砂效果，

　　不会出现过载堵转的问题。实际作业过程中，该装置可在3-5分钟的混砂周期内将型砂的各组分混匀度控制在工艺允许范围内，型砂的湿压强度波动值可降低15%以上，有效减少因混砂不均造成的砂型缺陷、铸件气孔夹砂等问题；针对含粘土砂、树脂砂等不同型砂类型，可通过调整工作头齿片的安装角度、更换不同齿形的耙齿来适配混砂工艺要求，无需更换整套轴系结构，具备较强的工况适配能力。
