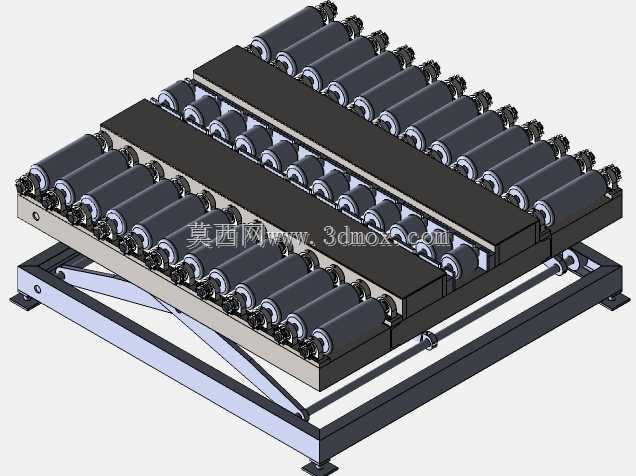

带滚筒输送台面的剪式升降输送设备

　　在汽车零部件焊装线、家电总装线、电商仓储分拣线这类需要多段输送线实现高度差衔接的场景里，这类带滚筒台面的剪式升降设备是衔接不同工位高度差的核心执行单元，很多工程师在做产线布局时，经常会遇到前段输送线高度和后段加工工位高度差在300到800mm区间的情况，单纯做固定斜坡输送会占用过多车间横向空间，且重载工件爬坡输送容易出现偏移、滑落的问题，采用这类剪式结构搭配滚筒台面的设备，就能在极小的占地范围内实现平稳的高度切换，同时还能兼顾工件的横向输送需求，不需要额外配置移载机构。

　　从实际使用场景来看，这类设备常布置在装配线的工件上料位、检测工位的进料端、以及立体仓库的出入库接驳口，比如在变速箱装配线上，工件从低位的地链输送线过来，需要举升到1.2米的装配作业高度，工人在工位上完成轴承压装、螺栓紧固等工序后，设备降下，滚筒转动把工件输送到下一段高位输送线，整个过程不需要人工搬运或者叉车辅助，能大幅降低工位间的转序等待时间。还有在板材加工车间，剪板机的出料高度和后续码垛工位存在高度差，这类设备可以承接剪板机送出的金属板材，举升到码垛需要的高度后，滚筒转动把板材送到码垛台面上，适配不同厚度板材的转序需求。

　　设备的功能特性上，台面的多排平行滚筒采用等间距排布，滚筒间距根据常见输送工件的最小底面尺寸设计，保证工件在台面上输送时不会出现卡滞、倾斜的情况，滚筒端部配置的轴承座采用内嵌式安装，避免突出的结构刮蹭工件底面；剪式臂架采用矩形钢管焊接而成，臂架的铰接点采用自润滑衬套配合销轴连接，不需要频繁加注润滑脂就能保证长期举升动作的顺畅，臂架的交叉位置设置有限位挡块，在举升到最高位置时能实现机械硬限位，避免液压或者电气限位失效时出现超行程举升的安全隐患。底部的安装框架采用型钢焊接成型，框架上预留的地脚安装孔可以直接通过膨胀螺栓固定在车间硬化地面上，不需要额外做混凝土基础，能缩短产线安装的施工周期。

　　设计思路上，这类设备没有采用传统剪式升降机的光面台面，而是集成了滚筒输送结构，核心是为了减少工件在升降工位的二次移载步骤，很多常规剪式升降机只具备举升功能，工件到了升降位之后，需要额外配置推料机构或者机械手才能把工件移到相邻的输送线上，不仅增加了整套设备的成本，还多了一个故障点。把滚筒输送结构直接集成在升降台面上，举升动作和输送动作可以独立控制，举升过程中滚筒保持锁止状态，避免工件在升降过程中出现移位，到达目标高度后滚筒解锁转动，直接把工件输送出去，整套动作逻辑更简洁，设备整体的占地尺寸也比“升降机+独立移载机构”的组合方案小30%左右，更适合车间空间紧张的布局场景。

　　从安装边界和尺寸适配的角度来说，这类设备的最低闭合高度控制在300mm以内，能适配大部分低位输送线的出料高度，不需要把地面挖坑做嵌入式安装，对于已经建成的车间改造项目来说非常友好，不需要破坏现有地面的环氧层或者地基结构。台面的宽度和长度可以根据实际输送的工件尺寸调整，比如输送托盘类工件时，台面尺寸可以做成1200mm×1000mm的标准规格，和标准物流托盘的尺寸匹配，输送长条形的型材工件时，可以加长台面的纵向尺寸，同时增加剪式臂架的支撑点数量，保证长工件举升时台面不会出现挠度变形。设备的侧边预留了液压站和电气控制箱的安装位，外接的液压管路和电气线路采用拖链收纳，在设备升降过程中管线不会出现拉扯、弯折的情况，避免管线磨损导致的故障。

　　在结构强度设计上，剪式臂架的受力点经过有限元校核，在额定负载下臂架的最大变形量控制在1mm以内，保证举升过程中台面的水平度，滚筒的轴径根据负载大小匹配，重载工况下采用加粗的实心轴配合密封轴承，避免长期使用后滚筒出现弯曲变形，导致工件输送时出现卡顿。台面下方设置的导向结构和剪式臂架配合，保证升降过程中台面不会出现横向偏移，和两端输送线对接时的间隙能控制在5mm以内，避免小尺寸工件卡在对接缝隙里。
