铸造用BMD型分体式锁紧砂箱结构

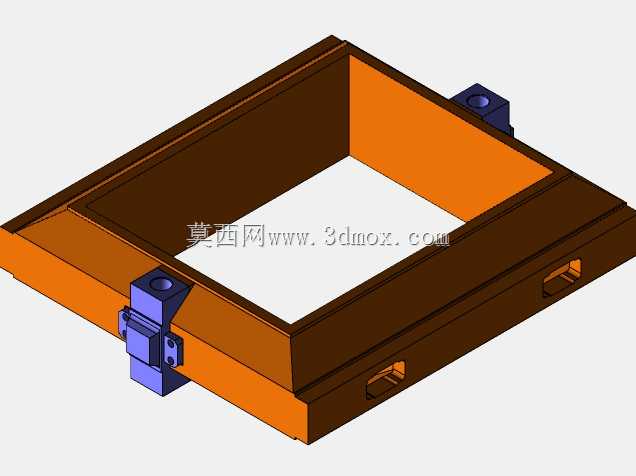

　　在砂型铸造的生产现场，砂箱是贯穿造型、合箱、浇注、落砂全流程的核心工装，直接决定铸型的成型精度、合箱定位可靠性以及浇注过程的抗抬箱能力，这套BMD结构的分体式砂箱，针对中小批量铸件的造型工位需求做了针对性的结构优化，适配有箱造型的手工或半自动造型作业场景。从结构组成来看，整套砂箱分为上下两个框体单元，框体采用双层壁结构设计，内层为直接接触型砂的工作面，外层为带加强筋的承载结构，两层之间的空腔既可以降低砂箱整体自重，减少造型工位的搬运负载，也能在浇注过程中起到一定的隔热作用，减少高温金属液对砂箱框体的热冲击变形，延长工装的使用寿命。砂箱的锁紧机构分布在框体的侧边位置，采用搭扣式快锁结构，锁座分别固定在上下砂箱的外侧壁，

　　锁扣通过销轴铰接在下部锁座上，合箱后扳动锁扣即可卡入上部锁座的卡槽内，实现上下砂箱的刚性锁紧，相比传统的螺栓锁紧方式，这种搭扣结构不需要额外工具，单人即可快速完成合箱锁紧与开箱解锁操作，能大幅缩短合箱、开箱的辅助作业时间，适配中小铸件的快换生产节奏。在定位设计上，砂箱的四个角位设置有嵌入式定位块，合箱时上下框体通过定位块的锥面配合自动导正，避免合箱过程中出现错箱问题，保证铸型的分型面贴合精度，减少铸件的错边、飞边缺陷。砂箱的侧壁上预留有多个对称的吊装槽与搬运卡口，既可以通过车间的平衡吊、轻型行车完成整箱吊运，也可以在手工造型工位通过卡口配合搬运把手实现短距离移位，适配不同生产场景的转运需求。从安装边界来看，

　　这套砂箱的框体内腔为矩形结构，内壁做了拔模斜度处理，方便造型后起模时型砂与砂箱内壁顺利脱离，不会带坏砂型边缘；框体的外侧锁紧机构突出尺寸控制在合理范围，多套砂箱并排摆放时不会出现干涉，能有效节省造型工位的场地占用。在实际使用场景中，这类砂箱适配粘土砂、树脂砂等多种砂型工艺，锁紧机构的锁紧力经过校核，能够承受浇注过程中型腔内金属液产生的抬箱力，避免出现跑火、抬箱漏液的生产问题；砂箱的框体边缘做了加厚处理，长期反复使用过程中不会因为敲击、碰撞出现边缘变形，保证分型面的贴合平整度。设计过程中，针对铸造现场工装容易粘砂、磨损的问题，砂箱与型砂接触的内壁做了表面硬化处理，减少型砂粘附的概率，降低每次造型后的清理工作量；

　　锁紧机构的铰接销轴采用耐磨材质，长期反复开合不会出现松旷，保证锁紧状态的稳定性，避免因为锁紧间隙过大导致合箱后出现尺寸偏移。另外，砂箱的底部与顶面都加工有平整的贴合面，叠放时可以保证多层砂箱堆叠的稳定性，在浇注完成后的冷却工位可以实现多层叠放，进一步节省冷却区域的场地空间。相比传统的整体式焊接砂箱，这种带快锁结构的分体砂箱，在兼顾结构刚性的同时，把作业效率、维护便利性、使用寿命都做了平衡，既适合小型铸造车间的手工造型生产线使用，也可以适配半自动造型线的工装配套需求，针对壁厚均匀、尺寸精度要求中等的各类铸铁、铸钢中小件生产都有很好的适配性。
