工业储料罐组及配套PT管道集成装置

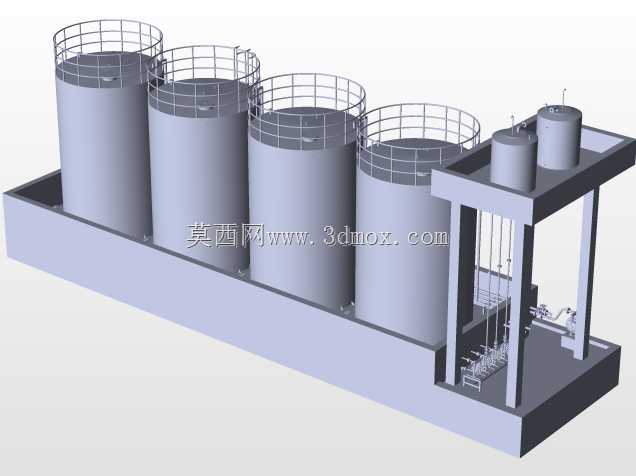

　　这套集成装置主要面向化工、粮油加工、食品酿造等需要批量存储液态或粉状物料的生产场景，核心功能是完成多品类物料的集中存储、定量输送与管路分配，解决传统分散式储罐布局占地大、管路走线混乱、运维巡检路径长的实际问题。从结构布局来看，四台主立式储料罐沿混凝土基座一字排开，每台罐体顶部设置环形安全护栏，护栏高度符合工业操作平台1.2米的安全防护要求，预留的人孔位置刚好适配日常检修、内部清罐的作业空间，罐体直段高度与直径比例经过测算，既保证单罐额定存储容积，又控制整体重心高度，避免满载状态下的侧倾风险。基座采用一体化钢筋混凝土结构设计，边缘预留的螺栓孔位可直接与厂区硬化地面的预埋地脚配合，安装时不需要额外做二次找平层，

　　基座顶面比厂区地面高出15厘米，可防止雨季地面积水倒灌侵蚀罐体底部焊缝。罐体旁侧的架空操作平台与主基座刚性连接，平台上设置的两台小型副罐主要用于添加剂暂存或者物料缓存，平台下方的空间完全留给PT管路与阀组布局，所有管道沿支架分层排布，不同管径的管道对应不同物料的输送流量需求，管路转弯处全部采用大曲率半径弯头，减少流体输送过程中的阻力损失与粉料堆积堵管风险。设计阶段充分考虑了日常运维的便利性，每台主罐的出料阀位置都预留了足够的操作空间，操作人员站在地面即可完成阀门启闭操作，不需要额外搭设临时操作架；罐顶的护栏预留了安全绳挂点，作业人员登顶检维修时可全程挂接安全防护装备。管路系统的支架采用型钢焊接结构，支架与管道之间设置橡胶减震垫，

　　可抵消流体输送过程中产生的管路振动，避免长期振动导致的焊缝开裂、法兰密封失效问题。整套装置的布局紧凑，整体安装边界的长宽尺寸适配大多数中小规模生产车间的预留场地，不需要对现有厂房结构做大规模改造，进场后仅需完成管路对接、电气接线与压力测试即可投入使用。实际生产过程中，这套装置可实现不同物料的独立存储与按需配比输送，主罐负责存储大宗基础物料，副罐存储小剂量添加组分，通过下方阀组的切换可完成不同管路的物料输送路径切换，适配多配方、小批量的柔性生产需求。罐体的壁厚设计根据存储物料的密度、腐蚀性做了对应调整，内壁可根据存储介质特性做衬塑、防腐涂层处理，外部设置的爬梯踏步间距控制在30厘米以内，符合人工攀爬的人机工程学要求，

　　爬梯与罐体之间的连接采用可拆卸螺栓结构，后期更换维护不需要切割罐体本体。平台下方的管路排布预留了流量计、压力表、安全阀的安装接口，用户可根据自身的自动化升级需求加装检测元件，不需要重新对管路进行开孔焊接。整套结构的受力点全部经过载荷校核，满载状态下基座的承重分布均匀，不会出现局部沉降导致的罐体倾斜问题，罐顶的护栏承载力满足1kN/m的水平载荷要求，可有效保障登顶作业人员的安全。
