钻孔设备配套双夹紧定位工装结构

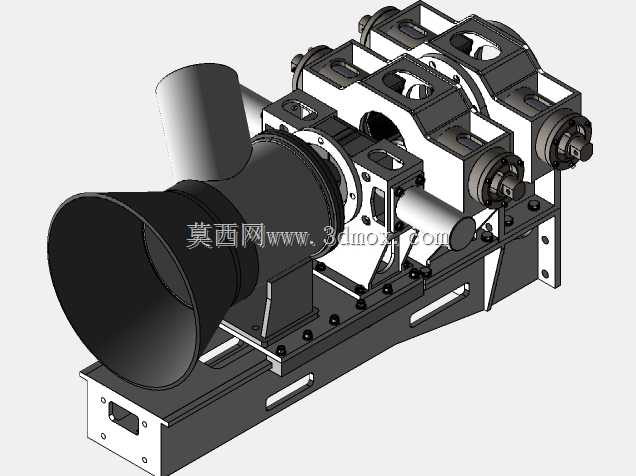

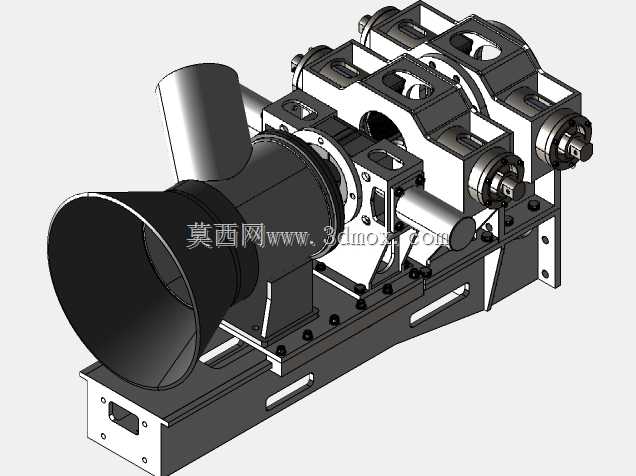

　　在批量金属件、非金属复合板材的钻孔加工场景里，工件装夹的同轴度误差、夹持松动偏移，是直接影响孔位精度、孔壁粗糙度甚至造成钻头崩损的核心诱因，这套双夹紧装置正是针对钻孔工序的装夹痛点设计，适配立式钻床、龙门钻削中心、多轴钻孔专机的工作台安装需求，可覆盖不同厚度、不同截面轮廓工件的快速装夹作业。整套装置采用双侧对称夹紧的布局逻辑，区别于传统单臂夹钳单侧受力易造成工件翘曲的问题，两个夹钳单元沿钻孔主轴的进给轴线对称分布，夹紧力作用点刚好落在待加工孔位的两侧支撑范围内，能有效抵消钻削轴向力带来的工件形变，尤其是加工薄壁管件、薄板材时，可避免单侧夹持造成的工件局部凹陷、孔位偏斜问题。装置顶部集成的滑动式附件模块，

　　整合了定心杆与真空吸附两套辅助机构，定心杆采用可伸缩式结构，装夹工件前可先伸出定心杆插入工件的预铸孔、工艺定位孔内完成初定位，待两侧夹钳锁紧到位后定心杆自动回缩避让钻孔主轴，无需额外人工对齐找正，能大幅缩短单件装夹的辅助时间；真空吸附回路则针对表面平整的薄板类工件设计，夹钳夹紧的同时启动真空吸附，在工件底部与安装基面之间形成均匀负压，进一步抵消钻削过程中的工件振动，抑制钻孔出口处的毛刺飞边。从设计思路上看，整套结构没有采用复杂的非标定制元件，夹钳的驱动端预留了气压、液压两种接口，用户可根据自身车间的动力源配置灵活选择，滑动顶部的导轨采用标准线性滑轨，行程范围覆盖常见的工件定位尺寸需求，无需额外改制即可适配不同规格的钻削设备。

　　安装边界方面，装置底座采用标准化的T型槽安装孔位，孔距匹配主流钻床工作台的T型槽间距，整体安装高度控制在常规钻床的主轴行程适配范围内，不会出现主轴伸出长度不足无法完成全深度钻孔的问题；夹钳的开合行程做了分段限位设计，针对小尺寸工件可调整至小行程档位，减少夹钳空行程的动作时间，针对大尺寸异形工件则可切换至大行程档位，配合可更换的钳口垫块，可适配圆形、方形、异形截面的工件装夹，钳口表面做了防滑网纹处理同时预留了软质垫片安装槽，装夹表面精度要求高的工件时可加装铜质、尼龙材质的软垫片，避免夹伤工件表面。在实际产线应用中，这套装置可配合自动上下料机构完成无人化钻削作业，夹钳的夹紧动作、定心杆的伸缩、真空吸附的启停都预留了信号接口，

　　可接入设备的PLC控制系统实现工序联动，相比传统的手动压板装夹方式，单件装夹时间可缩短七成以上，同时装夹重复定位精度可控制在0.02mm以内，能稳定保障批量钻孔加工的孔位一致性。结构细节上，所有相对运动的接触面都设计了防尘密封结构，可阻挡钻削产生的金属切屑、切削液进入机构内部，减少日常维护的频次，核心受力部件采用合金结构钢调质处理，长期承受交变夹紧力与钻削振动也不会出现形变、断裂问题，使用寿命可满足三班倒连续生产的使用需求。
